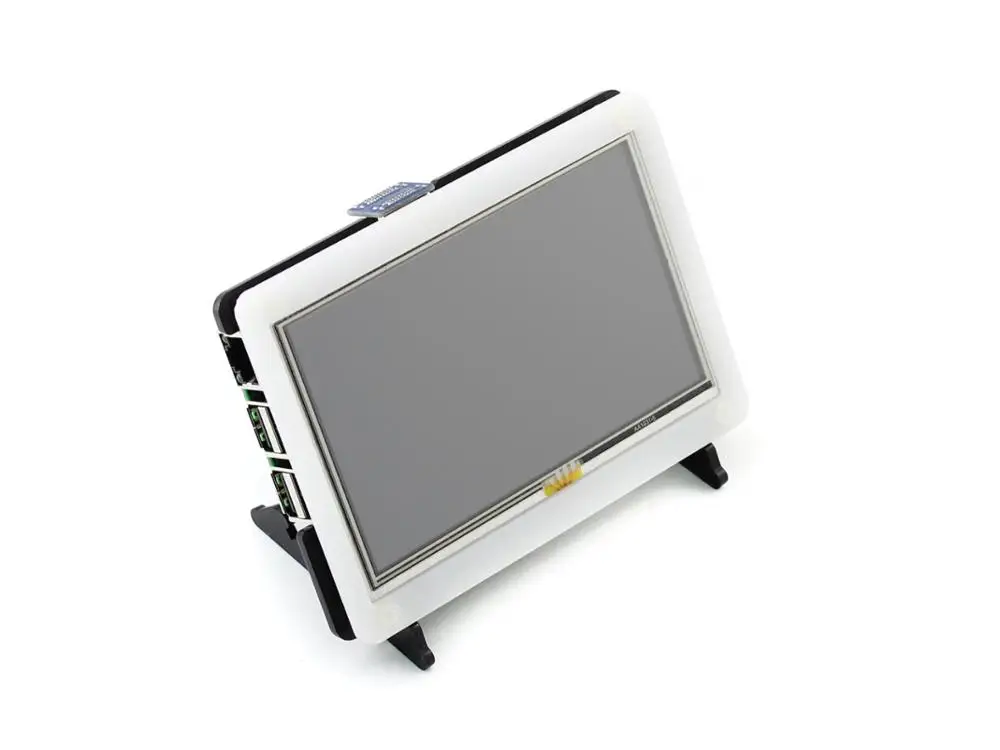

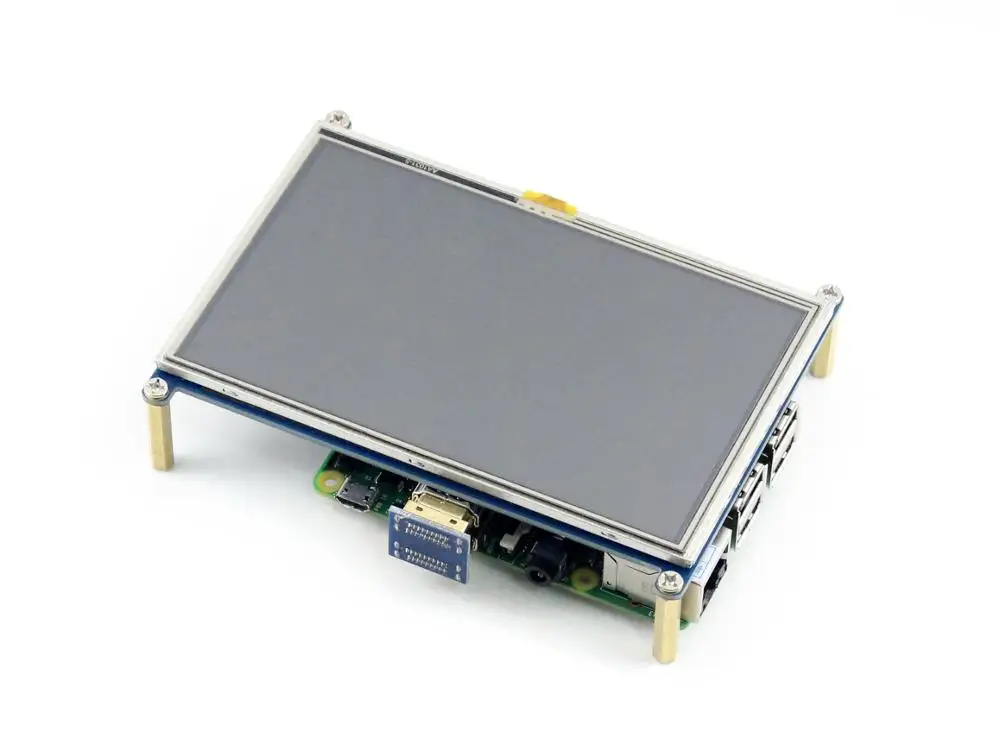

Waveshare 5 дюймов ЖК дисплей модуль 800*480 резистивный сенсорный экран Экран с Чехол

5-дюймовый HDMI LCD + биколор чехол ЖК-дисплей 800x480 высокое Аппаратное Разрешение Резистивное сенсорное управление Совместим с Raspberry Pi A +/B +/2B/3B/3A +/3B + Предоставляются драйверы (работает с вашим собственным Raspbian/Ubuntu/Kali/Retropie) Интерфейс HDMI для отображения, нет необходимости в I/Os (однако Сенсорная панель по-прежнему нуждается в I/Os) Подсветка может быть выключена для снижения энергопотребления Высокое качество погружения золотое покрытие поверхности

Дополнительная информация:5-дюймовый HDMI LCD

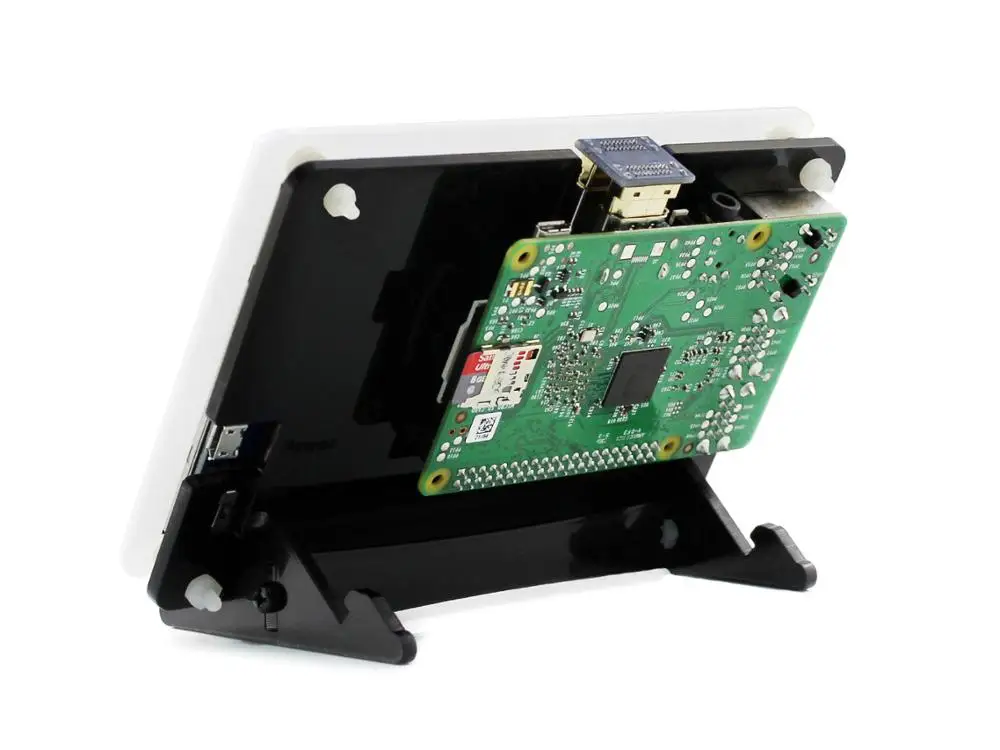

Чехол Материал: высококачественный двухцветный акрил, черный и белый Поставляется с нижним держателем, опциональным углом наклона,45 °Или60 ° Особенности монтажных отверстий для Raspberry Pi A +/B +/2B/3B/3A +/3B +

Дополнительная информация:Двухцветный чехол для 5-дюймового ЖК-дисплея

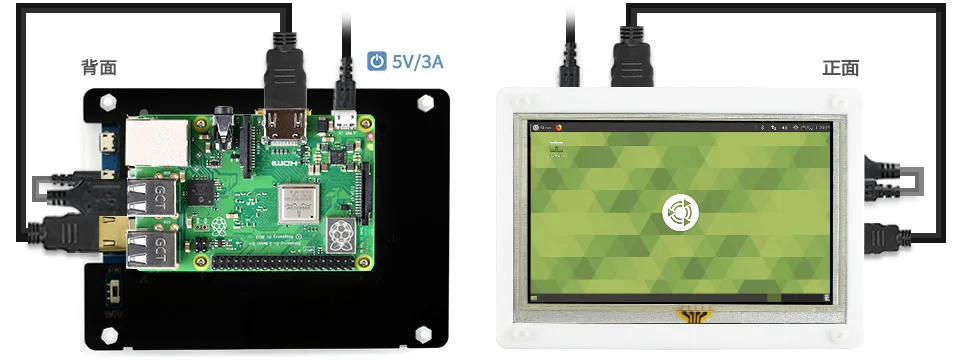

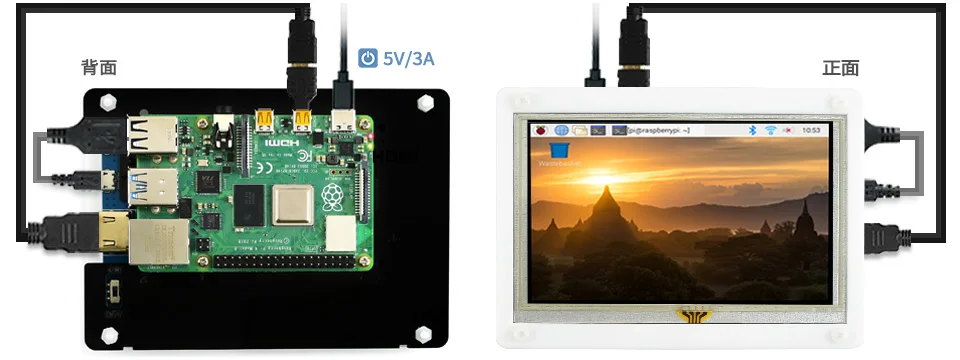

Фотографии   Подключение к Raspberry Pi 4   Подключение к Raspberry Pi 3B +

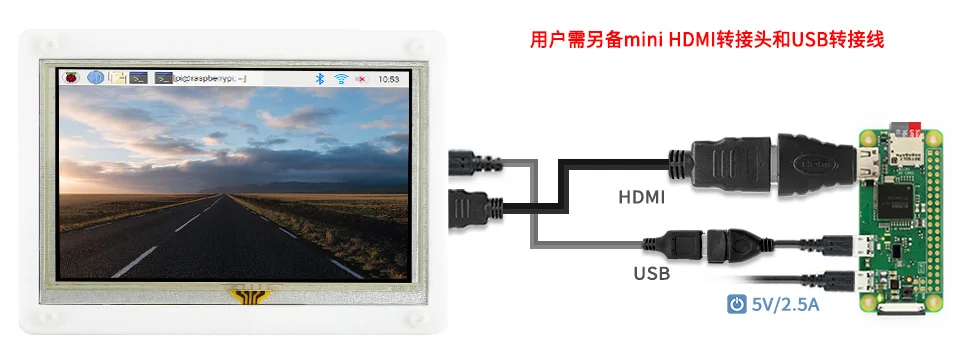

Подключение к Raspberry Pi Zero W

* Адаптер HDMI-mini HDMI и Кабель-адаптер USB Type-A-micro USBНеобходимы и должны быть приобретены отдельно.

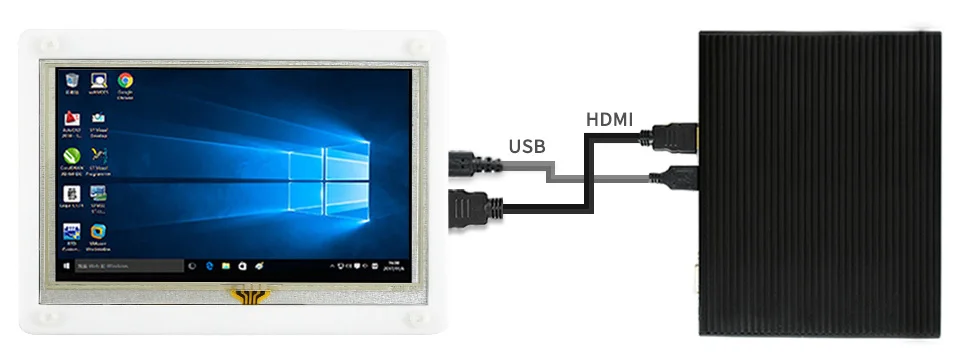

Подключение к различным мини-ПК

  Ресурсы для развития

Как установить:Инструкция

Вики:Www.wav eshare.com/wiki/5inch_HDMI_LCD

Содержимое упаковки

Вес:0,226 кг

5-дюймовый HDMI LCD x1 HDMI разъем x1 HDMI к micro HDMI разъем x1 Сенсорная ручка x1 Набор винтов RPi (4 шт.) x1 Двухцветный чехол для 5-дюймового ЖК-дисплея x1 Набор винтов x1 Лист быстрого запуска x1 1. 2. 3. 4. 5 6 + 7 8 Часто задаваемые вопросы Почему ЖК-дисплей не работает с моим Raspbian? Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала должен быть установлен драйвер. Пожалуйста, обратитесь к руководству пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую. Почему ЖК-дисплей все еще не работает с Waveshare предоставленным изображением? Убедитесь, что аппаратное соединение правильно и хорошо подключается.
Убедитесь, что изображение в tf-карте правильно сожжено.
PWR будет продолжать, и действие будет мигать, когда Raspberry Pi начнет успешно, в случае, если оба светодиода будут продолжать, возможно, что изображение было неправильно сожжено или карта TF была в плохом контакте. Какой источник питания я должен использовать? Рекомендуется использовать адаптер питания 5 В/3 А для Raspberry Pi, кроме usb-подключения, В противном случае Pi может не запускаться, потому что usb-порт ПК может не иметь достаточно мощности.
Для LCDs большого размера, например, диагональ 10 дюймов или более, также требуется другой автономный адаптер питания для обеспечения питания ЖК-дисплея.

Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.

Руководство по выбору Номер детали Разрешение Интерфейс дисплея Для использования с Размер (мм) Тип сенсорной панели Крышка из закаленного стекла Технология отображения. Звук Популярные игровые консоли Как вы себя чувствуете Дисплеи GPIO 2,8-дюймовый RPi LCD (A) 320 × 240 SPI Pi Как Pi 3B + Резистивный × TFT × × ★☆ 3,2-дюймовый RPi LCD (C) 320 × 240 Высокоскоростной SPI Pi Как Pi 3B + Резистивный × TFT × × ★★ 3,5-дюймовый RPi LCD (B) 480 × 320 SPI Pi Как Pi 3B + Резистивный × IPS × × ★★☆ 3,5-дюймовый RPi LCD (C) 480 × 320 Высокоскоростной SPI Pi Как Pi 3B + Резистивный × TFT × × ★★★ 4-дюймовый RPi LCD (C) 480 × 320 Высокоскоростной SPI Pi 96 × 61 Резистивный × TFT × × ★★★ Дисплеи HDMI/Type-C 3,5-дюймовый HDMI LCD 480 × 320 HDMI Pi Как Pi 3B + Резистивный × IPS И radic; И radic; ★★★☆ 4-дюймовый HDMI LCD (H) 480 × 800 HDMI Pi 99 × 58 Резистивный × IPS И radic; × ★★★★ 4,3-дюймовый HDMI LCD (B) 800 × 480 HDMI Не только Pi 106 × 68 Емкостный × IPS И radic; И radic; ★★★★☆ 5-дюймовый HDMI LCD 800 × 480 HDMI Pi 121 × 78 Резистивный × TFT × × ★★★★ 5-дюймовый HDMI LCD (B) 800 × 480 HDMI Не только Pi 121 × 76 Резистивный × TFT × × ★★★★☆ 5-дюймовый HDMI LCD (G) 800 × 480 HDMI Не только Pi 121 × 76 Резистивный × TFT И radic; И radic; ★★★★☆ 5-дюймовый HDMI LCD (H) 800 × 480 HDMI Не только Pi 121 × 76 Емкостный И radic; TFT И radic; И radic; ★★★★☆ 5,5-дюймовый HDMI AMOLED 1080 × 1920 HDMI Не только Pi 140 × 75 Емкостный И radic; AMOLED И radic; × ★★★★★ 7-дюймовый HDMI LCD 1024 × 600 HDMI Pi 165 × 107 Резистивный × IPS × × ★★★★ 7-дюймовый HDMI LCD (B) 800 × 480 HDMI Не только Pi 165 × 107 Емкостный × TFT × × ★★★★☆ 7-дюймовый HDMI LCD (C) 1024 × 600 HDMI Не только Pi 165 × 107 Емкостный × IPS × × ★★★★★ 7-дюймовый HDMI LCD (H) 1024 × 600 HDMI Не только Pi 165 × 107 Емкостный ※ IPS И radic; И radic; ★★★★★ 10,1-дюймовый HDMI LCD 1024 × 600 HDMI Pi 235 × 144 Резистивный × TFT × × ★★★★ 10,1-дюймовый HDMI LCD (B) 1280 × 800 HDMI Не только Pi 274 × 187 Емкостный И radic; IPS × × ★★★★★ 10,1-дюймовый HDMI LCD (H) 1024 × 600 HDMI Не только Pi 257 × 162 Емкостный × TFT И radic; × ★★★★☆ 11,6 дюймовый HDMI LCD (H) 1920 × 1080 HDMI Не только Pi 285 × 182 Емкостный И radic; IPS И radic; И radic; ★★★★★ 13,3 дюйма HDMI LCD (H) V2 1920 × 1080 HDMI Не только Pi 330 × 208 Емкостный И radic; IPS И radic; И radic; ★★★★★ 15,6-дюймовый HDMI LCD (H) 1920 × 1080 HDMI Не только Pi 387 × 232 Емкостный И radic; IPS И radic; И radic; ★★★★★ 15,6-дюймовый FHD монитор 1920 × 1080 HDMI/Type-C Не только Pi 373 × 238 Емкостный И radic; IPS И radic; И radic; ★★★★★

Примечание:

Pi 3B + означает Raspberry Pi 3 Model B + Если ЖК-дисплей предназначен для воспроизведения видео, пожалуйста, выберите один с интерфейсом HDMI для лучшего опыта. Закаленное стекло Cover:7-дюймовый HDMI LCD (H) (с чехлом)Особенности закаленного стекла, в то время как7-дюймовый HDMI LCD (H)Использует обычный чехол для экрана

Посмотрите:

Борьба с пиратством

Внимание: Этот продукт защищен патентом, любой, кто делает копии/выбрасывает, должен нести ответственность в соответствии с законом.

С первого поколения Raspberry Pi выпущен, Waveshare работает над проектированием, разработкой и производством различных фантастических сенсорных ЖК-дисплеев для Pi. К сожалению, на рынке есть довольно много пиратских/выбрасываемых товаров. Как правило, они являются некачественными копиями наших ранних версий оборудования и не имеют службы поддержки.

Чтобы избежать стать причиной пиратских товаров, пожалуйста, обратите внимание на следующие особенности при покупке:

(Нажмите, чтобы увеличить)

Сертификат

Пожалуйста, не стесняйтесь связаться с нами, если у вас есть какие-либо проблемы.

Если вам нужно скорректировать любую информацию, пожалуйста, свяжитесь с нами заранее. Мы рады Вам помочь! Мы ценим ваш бизнес! O (& cap; _ & cap;) O ~
