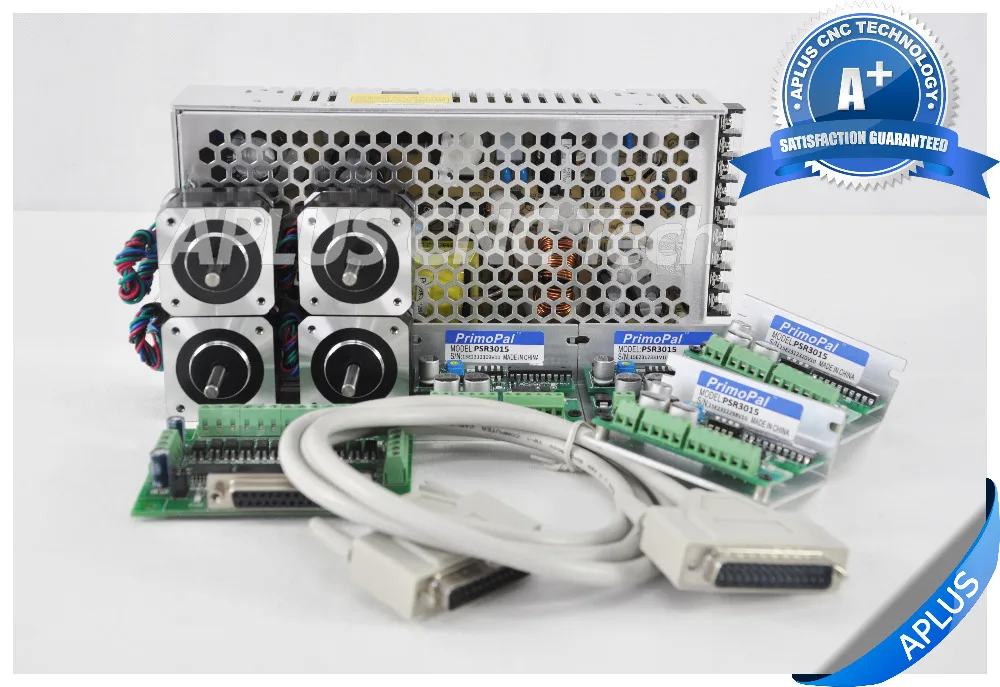

4-осевой шаговый двигатель NEMA 17 40 0 oz-in и драйвер PSR3015 Комплект источника питания 24V

Что в коробке?

• 4 × гибридный шаговый двигатель PrimoPal NEMA 17, MPN PHB42S34-401 • 4 × Драйвер шагового двигателя PrimoPal, MPN PSR3015 • 1 × Средний импульсный источник питания, MPN NES-200-24

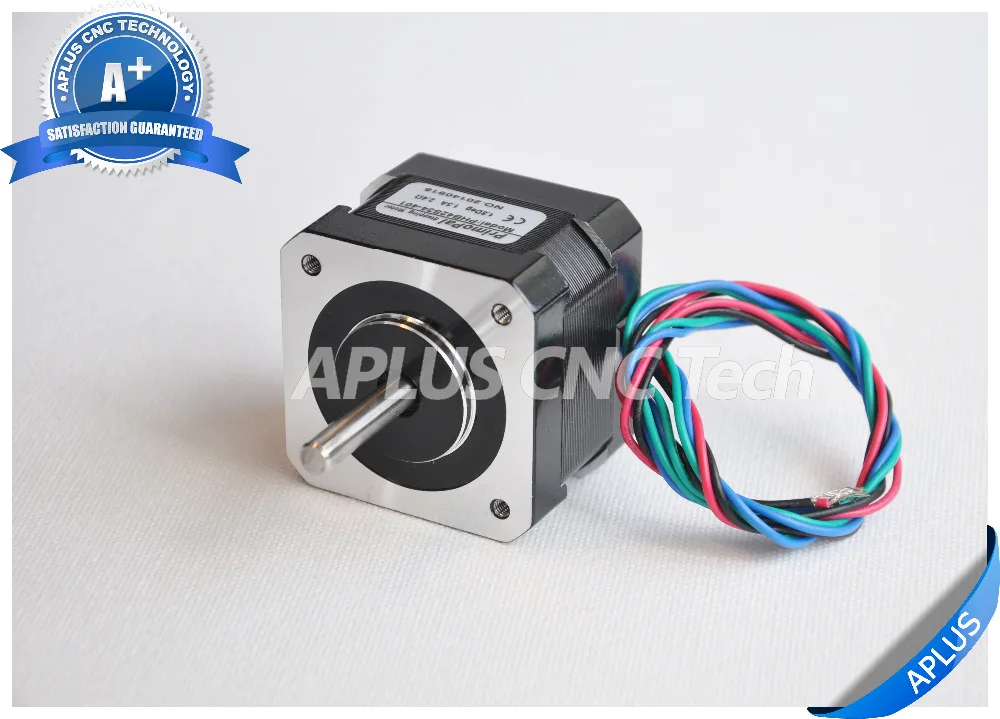

• 1 × секционная плата и кабель DB25 (бесплатное предложение)   Шаговый двигательОписание продукта: Этот шаговый двигатель (MPN PHB42S34-401) поставляется одним из лучших поставщиков шагового двигателя в Китае (двигатель PrimoPal). Это биполярный Нема 17 (Национальная ассоциация владельцев электротехнических предприятий) гибридный шаговый двигатель с 1,8 ° угол поворота (200/подсчет калорий революции), из качественной формования холодногнутых профилей проката с полимерным покрытием, лист меди и анти-высокая температура магнитная сталь. Номинальный ток 1,3a на фазу, что позволяет удерживать крутящий момент 28Ncm (39,6 oz-in). Этот высокопроизводительный и высоконадежный двигатель прекращается с 4 проводами с летящим концом и легко подключается к контроллеру постоянного тока или привода измельчителя.     Шаговый Мотор Спецификация • Электрические характеристики

• Физическая колес

• Монтажная схема





Драйвер шагового двигателя Описание

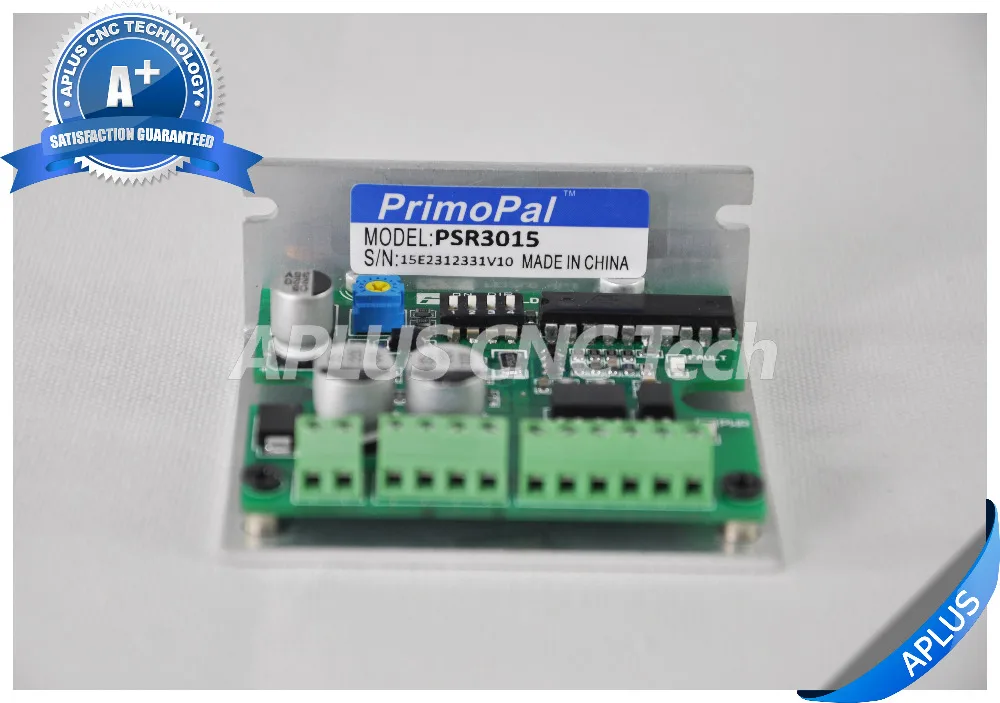

Этот драйвер шагового двигателя PSR3015 поставляется одним из лучших поставщиков шагового двигателя в Китае (двигатель PrimoPal). PSR3015-высокопроизводительный микрошаговый привод, основанный на технологии управления чистым синусоидальным током. Благодаря вышеуказанной технологии и технологии саморегулировки (Параметры саморегулировки тока) в соответствии с различными двигателями, приводимые двигатели могут работать с меньшим шумом, более низким нагревом, плавное движение и имеет лучшие показатели на более высокой скорости, чем большинство дисков на рынках. Он подходит для вождения 2-фазный и 4-фазный гибрид шаговые двигатели.
PSR3015 подходит для широкого спектра шаговых двигателей, от NEMA Размер рамки 8 до 17. Его можно использовать в различных видах машин, таких как лазерные резаки, лазерные маркеры, высокоточные X-Y столы, этикетировочные машины и так далее. Его уникальные особенности делают PSR4020 идеальным решением для приложений, которые требуют низкой скорости гладкости.

  Ключ Особенности:     Драйвер шагового двигателя Технические характеристики • Электрические характеристики

•Штыревая идентификация и описание

PSR3015 имеет два разъема, Разъем P1 для подключения сигналов управления и разъем P2 для подключения питания и двигателя. Следующие таблицы содержат краткое описание двух разъемов.



Разъем P1 конфигурации

Разъем P2 конфигурации •Динамическая Регулировка тока

Примечание 1: различные выходной ток может быть установлена с помощью регулировки привод psr3015's стрелка потенциометра.

Примечание 2: Ток холостого хода автоматически устанавливается на 50% от выходного тока.

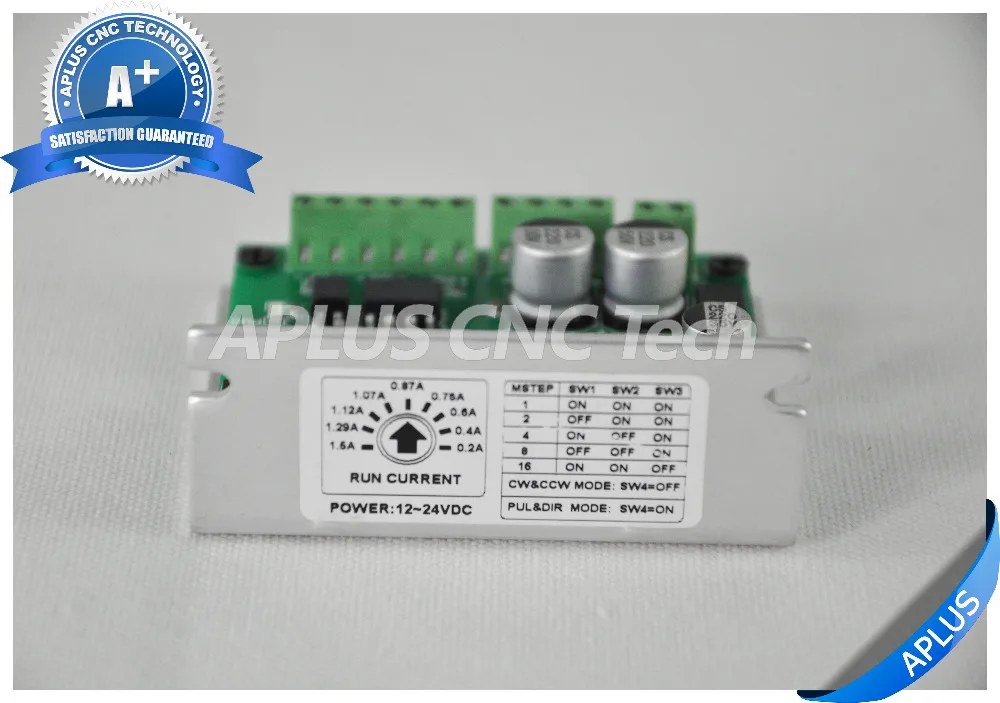

•Переключатель DIP настройки Выбор разрешения микрошага (SW1 ~ SW3)

Настройка управляющего сигнала (SW4)



•Чертеж• Типичные применения







Питание Описание Этот импульсный источник питания (MPN NES-200-24) поставляется одним из ведущих в мире поставщиков электропитания (Mean Well).   Ключ Особенности:• Диапазон входного сигнала переменного тока выбирается переключателем
• Защита: от короткого замыкания/перегрузки/перенапряжения/перегрева
• Охлаждение путем свободной конвекции воздуха
• Выдерживает 300 В переменного тока импульсный вход в течение 5 секунд
• Встроенная схема ограничения постоянного тока
• Светодиодный индикатор для включения питания
• Фиксированная частота переключения на 90 кГц
• 100% испытание на полную нагрузку
• Низкая стоимость, высокая надежность

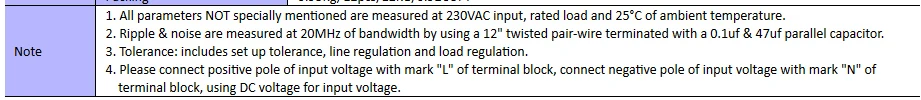

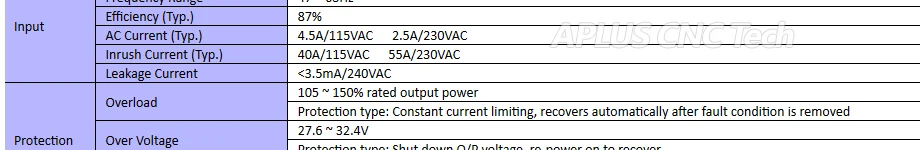

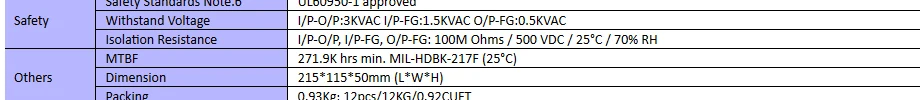

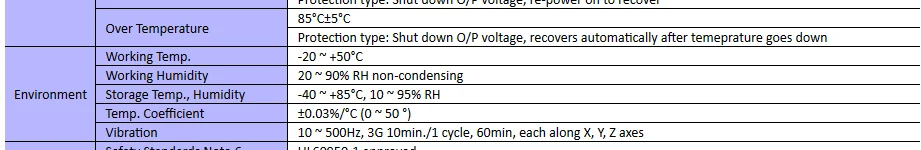

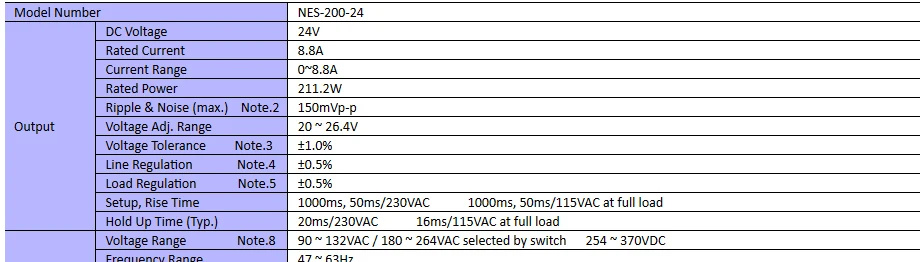

• 2 года гарантии     Питание Технические характеристики •ЧерчениеКоммутационная плата ОписаниеКлюч Особенности• Можно одновременно подключить 6 приводов и управлять 6 двигателями.• Встроенный разъем DB25.• Выход разъема DB25 pinout: P1 ~ P9, P14, P16, P17.• Разъем DB25 pinout: P10 ~ P13, P15.• DB25 GND pinout: P18 ~ p25.• + 5VDC источник питания может быть подключен.• Поддержка программного обеспечения MACH3.• Встроенный оптический соединитель.Выход & Вход сигналов

Выход сигналов

Вход сигналов

• P10 ~ P13, P15-может быть установлен для emergent stop и X, Y, Z концевой выключатель
