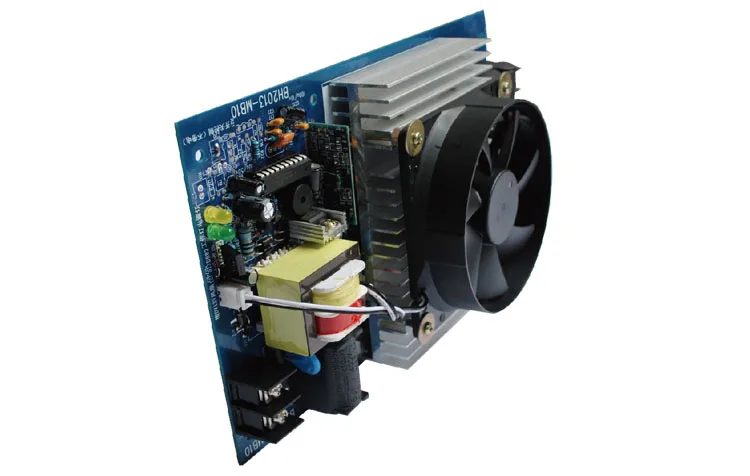

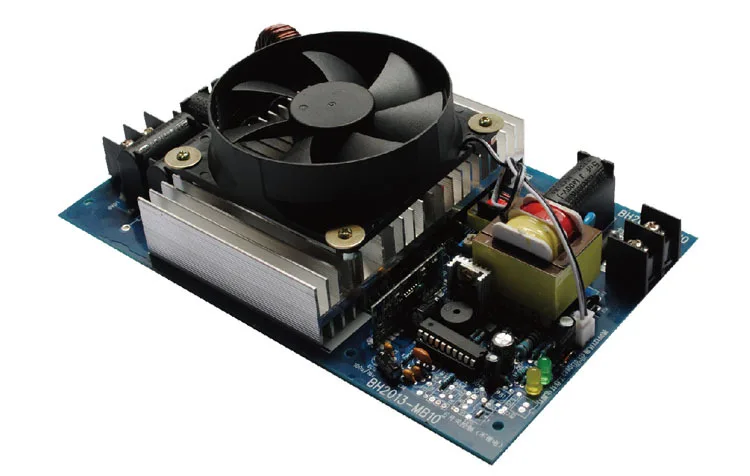

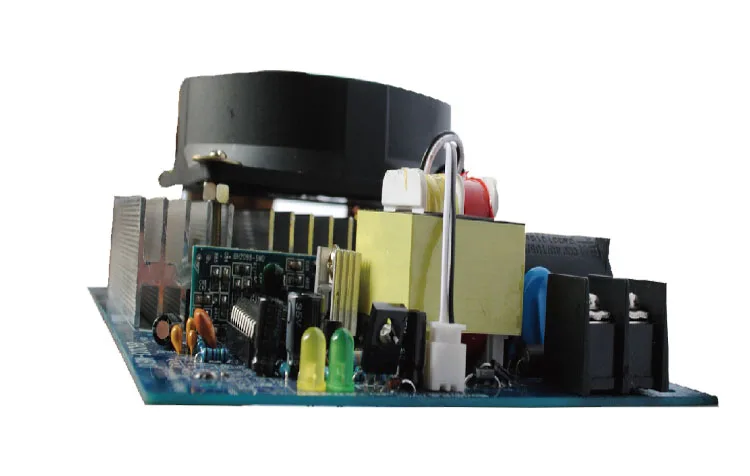

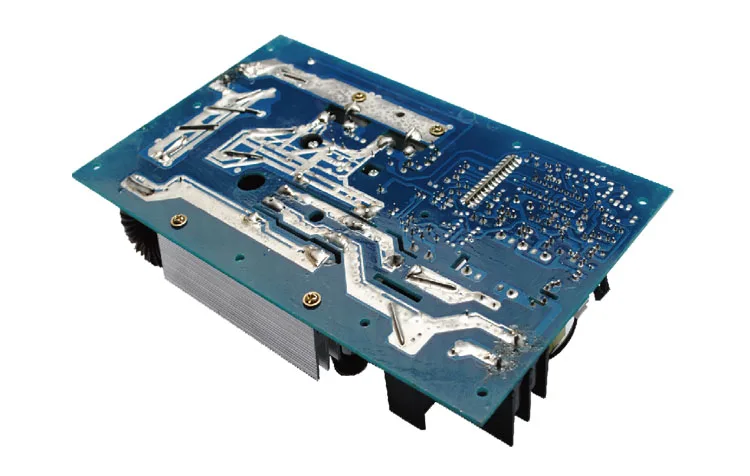

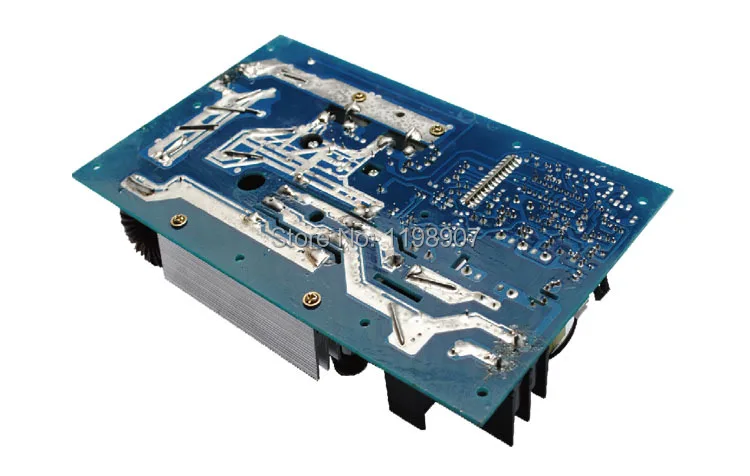

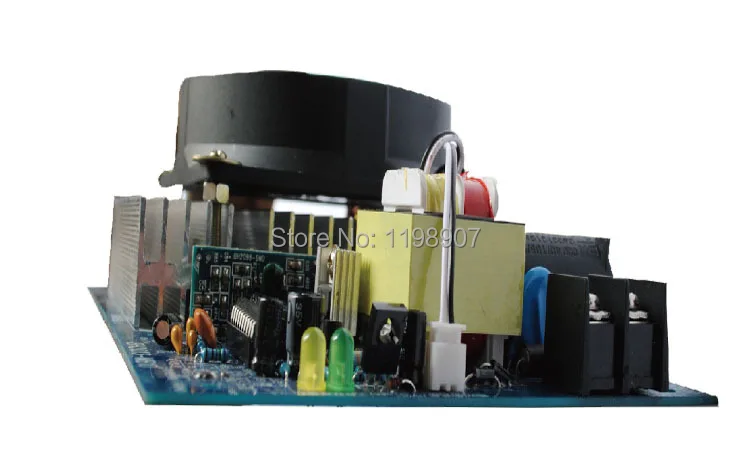

2500 Вт Панель управления электромагнитным нагревом/электромагнитный нагреватель/панель управления Индукционным нагревом

1: Размеры: 220*136*60 (Д * Ш * В)

2: Рабочее напряжение: 220 В

3: мощность (регулируемая): 2100 Вт-2500 Вт

4: индуктивность нагрузки: 120uh

5: эффективность преобразования> 90%

6: Рабочая частота: 20-25 кГц

7: Рабочая температура: от-10 до + 50 градусов

8: Режим работы: непрерывное нагревание

9: Langchong защита-+ 1500 В

10: анти-беспорядок: 4000 в

11: индукционная катушка для установки нагревательного элемента 16 - 20 мм (хлопковая изоляция прессована толщиной эпоксидных досок)

12: множество комплектов катушек и намоток в том же нагревательном элементе, обоюдное расстояние катушки более 10 см.

2 кВт Электромагнитная нагревательная панель инструкции и вопросы, требующие внимания

1. Требования к контрольному шкафу: из-за того, что основная панель управления нагревается алюминием с высоким давлением, плата использует большие текущие устройства, поэтому в использовании должна быть установлена в шкафу управления, снова через изоляционный провод с устройствами нагревательной катушки, регулятором температуры и подключением к источнику питания. Чтобы защитить тело человека, не прикасайтесь к живым частям, вызванным электрическим током. Сам контроллер производит тепло, поэтому блок управления может сделать воздушность, чтобы облегчить отведение тепла.

2, требования к нагревательной катушке: потому что компания в настоящее время только для того, чтобы обеспечить клиентов с основной контрольной доской, поэтому эта плата управления должна также и другие аксессуары, такие как нагревательные катушки сочетаются вместе. Контроллер в соответствии с различной мощностью использует различные соответствующие катушки, предлагаем 2 кВт принять четыре квадратных высокотемпературной изоляции провода вокруг системы. Общие для круговой катушки, вокруг нагревательных объектов на индуктивности L для 140 + 20 uh (с победой BICTOR6243 + таблица измерения индуктивности, чтобы вокруг измерения на мускулах пушки, Примечание: круглая спираль, как правило, около 30 кругов, в зависимости от разных кругов диаметр пушки, чтобы хватать при фактическом использовании. )

3, нагревательная катушка медного покрытия: нагревательная катушка, В соответствии с конкретными требованиями пользователей медно-плакированная должна гарантировать, что одно и то же ядро нагревательной катушки соответствует параметрам. Каждая группа между катушкой и катушкой удерживает расстояние более 50 мм.

4, нагревательная катушка и нагреваемые металлические предметы в зависимости от расстояния: поверхность нагревательной катушки к нагреваемому металлу на поверхности объекта расстояние отличается в зависимости от ширины катушки для регулировки. 2 кВт контроллер катушки на расстояние от нагреваемого металлического объекта в зависимости от диаметра трубы для регулировки, диаметра трубы, чем больше расстояние ближе. Чем меньше диаметр трубы, тем дальше расстояние. Общее: от 17 до 22 мм. Если расстояние после нескольких часов может вызвать контроллер из-за особенностей работы и лихорадки, и даже вызвать жареную трубку питания; Когда расстояние слишком большая мощность будет постепенно уменьшаться и не может регулироваться, это является причиной защиты от давления цепи защиты.

5, 2 кВт Электромагнитная нагревательная панель способ подключения: Этот контроллер может подключаться к электричеству при использовании, также может контролироваться термостатом, как правило, открытые контакты.

A, использование электрической загрузки: источника питания 220 В через изоляционные провода к передней линии контроллера и клемме нулевой линии; катушка проволочных клемм, подключенных к клеммам катушки контроллера (необходимо связаться). Установка для производства электрической плиты используется.

B, обычно открытые контакты управления термостатом использование: источника питания 220 В через изоляционные провода к фронтальной линии контроллера и нулевой линии терминала; катушка проволочных клемм, подключенных к клеммам катушки контроллера (необходимо связаться). С ручкой аккуратно под «мягким переключателем управления» гнездо короткой линии (черный), будет двухъядерный онлайн линии конец вилки «управления» с мягким переключателем, С другой стороны два штекера получили нормально открытые контакты термостата, подключитесь к пробному использованию.

Примечание: контакт термостата не допускается или другого высокого напряжения с утилитарной системой.

C, летучая мышь онлайн использование: когда нужно быть контролируемым термостатом контактирует много частей доски в то же время работать, чтобы остановить в то же время, первое, что вы хотите, чтобы убедиться, что кусок платы в качестве материнской платы просто выбрать a (), а затем использовать онлайн-линию (Два основных провода, две головки с 2 гнездами) будет хост-плата «Управление вице-платой», а другой-вице-плата «контроль напряжения», если вы хотите подключить больше вице-плат, пожалуйста, используйте онлайн-линию в соответствии с вышеуказанным уровнем уровня может быть подключен, а именно вице-панель» Контрольная плата "и другая плата" контроль напряжения ", такой уровень 1 и уровень.
