3-осевые наборы 1 шт. NEMA 34 920oz-in и 2 23 396oz-in шаговые двигатели драйверы источники

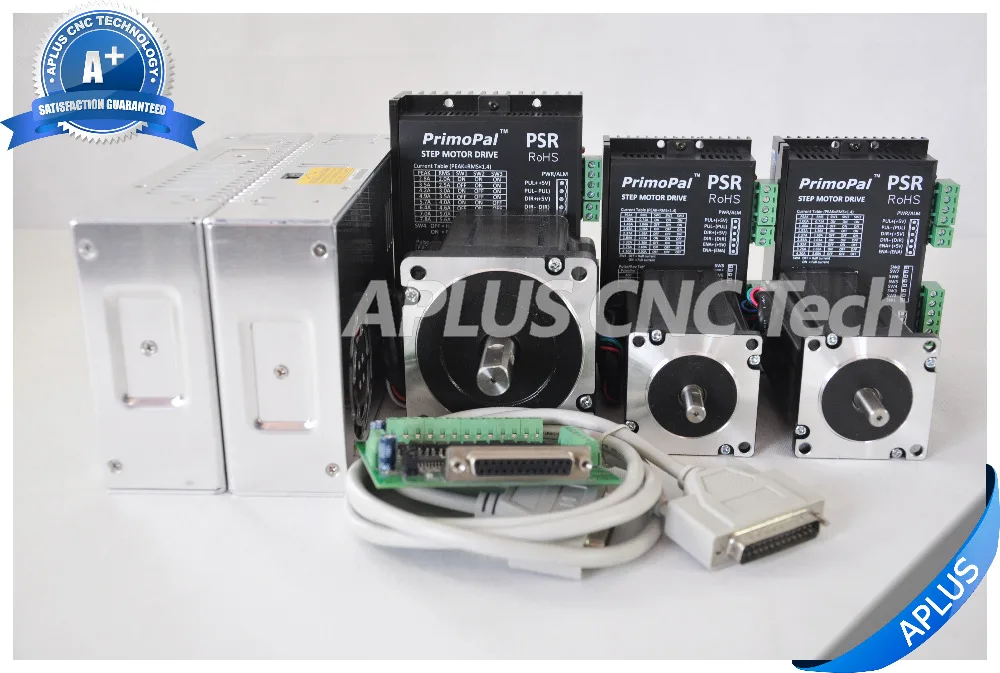

Что в коробке?

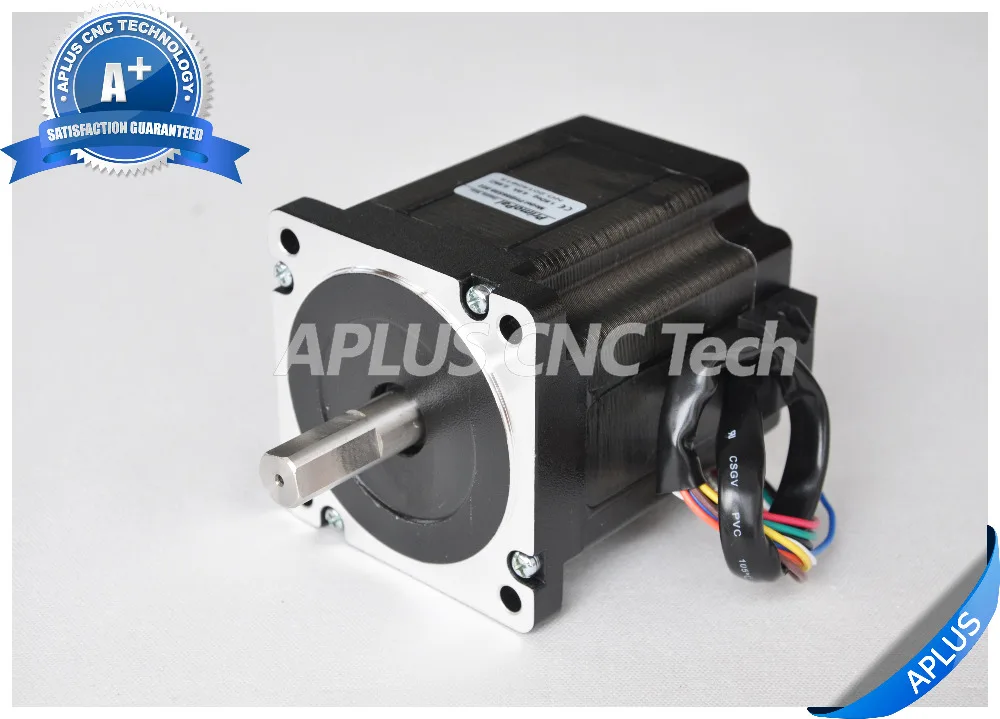

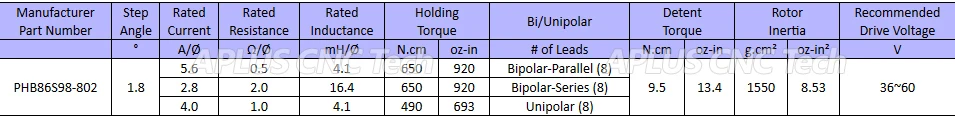

• 1 × гибридный шаговый двигатель PrimoPal NEMA 34, MPN PHB86S98-802 • 2 × гибридный шаговый двигатель PrimoPal NEMA 23, MPN PHB57S112-430-8D • 1 × Драйвер шагового двигателя PrimoPal, MPN PSR8078• 2 × Драйвер шагового двигателя PrimoPal, MPN PSR5042 • 1 × Средний импульсный источник питания, MPN NES-200-48• 1 × Средний импульсный источник питания, MPN NES-350-36• 1 × секционная плата и кабель DB25 (бесплатное предложение)     Шаговый двигатель1 Описание Этот шаговый двигатель (MPN PHB86S98-802) поставляется одним из лучших поставщиков шагового двигателя в Китае (двигатель PrimoPal). Это гибридный шаговый двигатель NEMA 34 с углом наклона 1,8 ° (200 шагов/оборот) и двойным валом на плоской подошве, изготовлен из высококачественного холоднокатаного листового меди и высокотемпературной магнитной стали. Номинальный ток составляет 5,6 A на фазу, что позволяет удерживать крутящий момент 650Ncm (920oz-in), если соединен с биполярным параллелем. Этот высокопроизводительный и высоконадежный двигатель прекращается с 8 проводами с летящим концом, обеспечивая максимальную гибкость для ваших применений, включая биполярные серии, биполярно-параллельные и однополярные.     Характеристики шагового двигателя 1 • Электрические характеристики

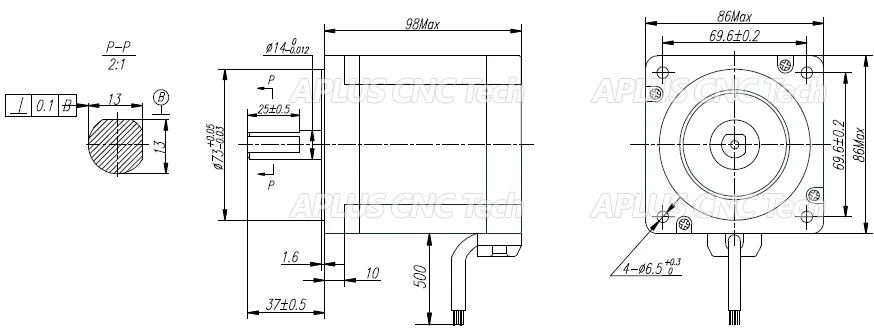

• Физические характеристики

• Схема подключения

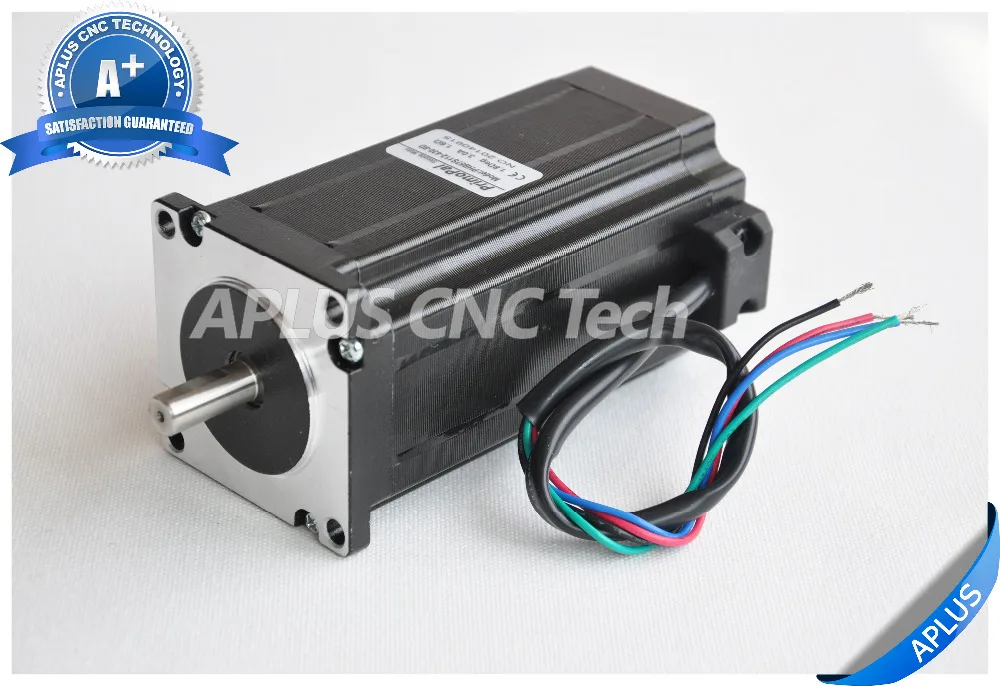

Шаговый двигатель2. Описание Этот шаговый двигатель (MPN PHB57S112-430-8D) поставляется одним из лучших поставщиков шагового двигателя в Китае (двигатель PrimoPal). Это двухполярный гибридный шаговый двигатель NEMA 23 с углом наклона 1,8 ° (200 шагов/оборот), изготовленный из высококачественной холоднокатаной меди и высокотемпературной магнитной стали. Номинальный ток 3,0а на фазу, что позволяет удерживать крутящий момент 280 см (396oz-in). Этот высокопроизводительный и высоконадежный двигатель прекращается с 4 проводами с летящим концом и легко подключается к контроллеру постоянного тока или привода измельчителя.     Характеристики шагового двигателя 2 • Электрические характеристики

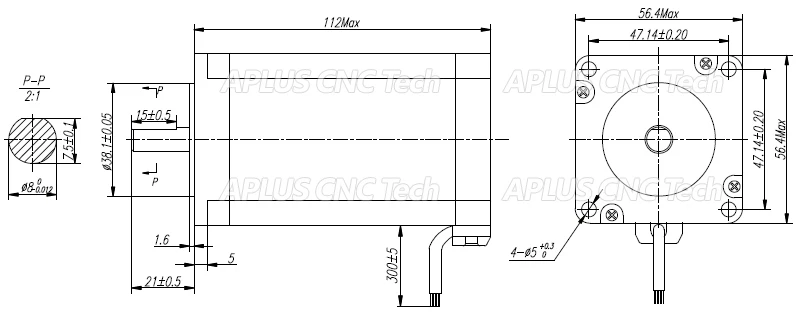

• Физические характеристики

• Схема подключения

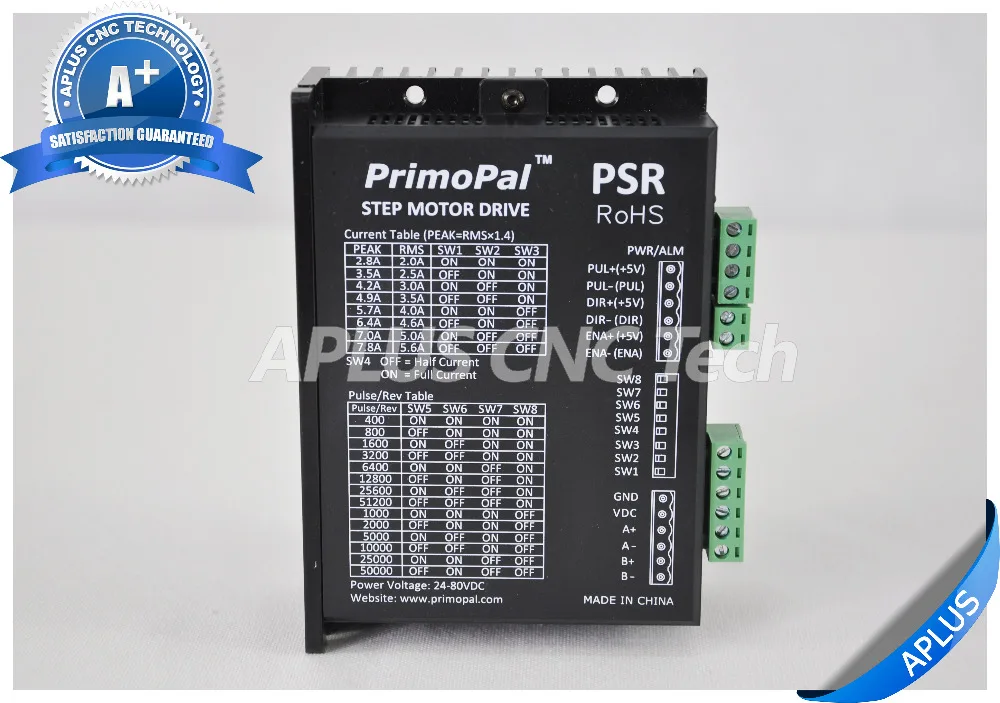

Драйвер шагового двигателя 1 Описание Этот драйвер шагового двигателя PSR8078 поставляется одним из лучших поставщиков шагового двигателя в Китае (двигатель PrimoPal). PSR8078-высокопроизводительный микрошаговый привод, основанный на технологии управления чистым синусоидальным током. Благодаря вышеуказанной технологии и технологии саморегулировки (Параметры саморегулировки тока) в соответствии с различными двигателями, приводимые двигатели могут работать с меньшим шумом, более низким нагревом, плавное движение и имеет лучшие показатели на более высокой скорости, чем большинство дисков на рынках. Подходит для вождения двухфазных и 4-фазных гибридных шаговых двигателей. PSR8078 подходит для широкого спектра шаговых двигателей, от NEMA размера 23 до 42. Его можно использовать в различных видах машин, таких как столы для X-Y, маркировочные машины, лазерные резаки, гравировальные машины, устройства для выбора места и так далее. Особенно адаптируется к требуемым приложениям с низким уровнем шума, низким нагревом, высокой скоростью и высокой точностью.     Ключевые особенности:     Характеристики шагового двигателя 1 • Электрические характеристики

•Назначение и описание штифта

Этот привод для шагового двигателя PSR8078 имеет два разъема, Разъем P1 для подключения сигналов управления и разъем P2 для подключения питания и двигателя. Следующие таблицы содержат краткое описание двух разъемов.



Конфигурации разъема P1

Конфигурации разъема P2 •Выбор разрешения микрошага



•Настройка динамического тока



•Контурный Рисунок• Типичное соединение

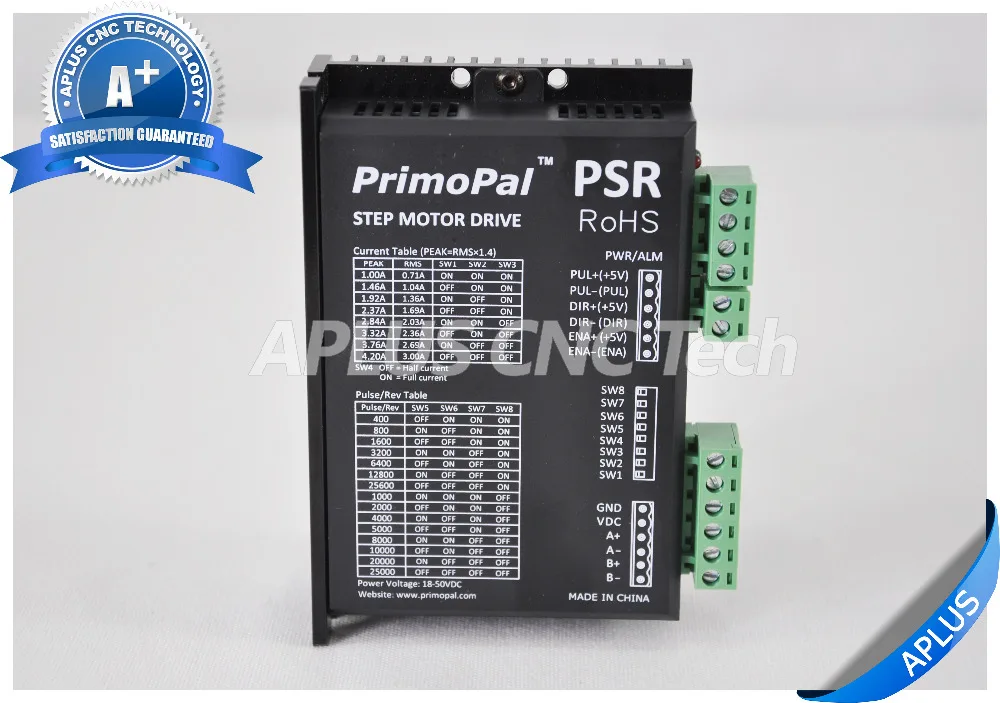

Драйвер шагового двигателя 2 Описание Этот драйвер шагового двигателя PSR5042 поставляется одним из лучших поставщиков шагового двигателя в Китае (двигатель PrimoPal). PSR5042-высокопроизводительный микрошаговый привод, основанный на технологии управления чистым синусоидальным током. Благодаря вышеуказанной технологии и технологии саморегулировки (Параметры саморегулировки тока) в соответствии с различными двигателями, приводимые двигатели могут работать с меньшим шумом, более низким нагревом, плавное движение и имеет лучшие показатели на более высокой скорости, чем большинство дисков на рынках. Подходит для вождения двухфазных и 4-фазных гибридных шаговых двигателей. PSR5042 подходит для широкого спектра шаговых двигателей, от NEMA размера 17 до 24. Его можно использовать в различных видах машин, таких как столы для X-Y, гравировальные машины, маркировочные машины, лазерные резаки, устройства для выбора места и так далее. Особенно адаптируется к требуемым приложениям с низким уровнем шума, низким нагревом, высокой скоростью и высокой точностью. Ключевые особенности: Характеристики шагового двигателя 1• Электрические характеристики

•Назначение и описание штифта

Этот привод для шагового двигателя PSR5042 имеет два разъема, Разъем P1 для подключения сигналов управления и разъем P2 для подключения питания и двигателя. Следующие таблицы содержат краткое описание двух разъемов.

Конфигурации разъема P1

Конфигурации разъема P2•Выбор разрешения микрошага

•Настройка динамического тока

•Контурный Рисунок• Типичное соединение



Источник питания 1 ОписаниеЭтот импульсный источник питания (MPN NES-200-48) поставляется одним из ведущих в мире поставщиков электропитания (Mean Well).   Ключевые особенности:• Диапазон входного сигнала переменного тока выбирается переключателем
• Защита: от короткого замыкания/перегрузки/перенапряжения/перегрева
• Охлаждение путем свободной конвекции воздуха
• Выдерживает 300 В переменного тока импульсный вход в течение 5 секунд
• Встроенная схема ограничения постоянного тока
• Светодиодный индикатор для включения питания
• Фиксированная частота переключения на 90 кГц
• 100% испытание на полную нагрузку
• Низкая стоимость, высокая надежность
• Гарантия 2 года     Характеристики блока питания 1 • Механический рисунок

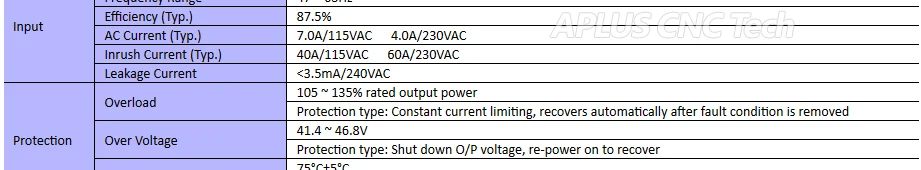

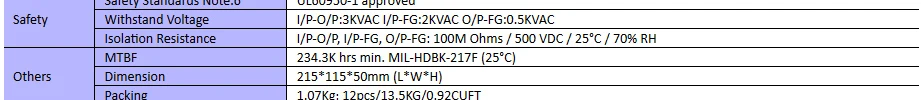

Описание источника питания 2 Этот импульсный источник питания (MPN NES-350-36) поставляется одним из ведущих в мире поставщиков электропитания (Mean Well).   Ключевые особенности:• Диапазон входного сигнала переменного тока выбирается переключателем
• Защита: от короткого замыкания/перегрузки/перенапряжения/перегрева
• Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
• Выдерживает 300 В переменного тока импульсный вход в течение 5 секунд
• Встроенный вентилятор охлаждения
• Встроенная схема ограничения постоянного тока
• Светодиодный индикатор для включения питания
• 100% испытание на полную нагрузку
• Фиксированная частота переключения на 90 кГц
• Низкая стоимость, высокая надежность

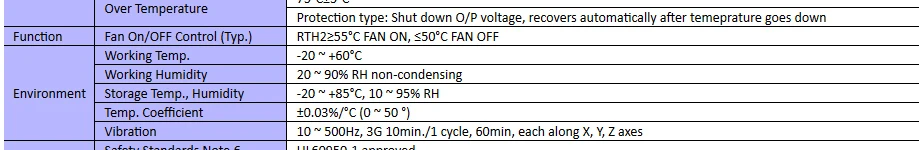

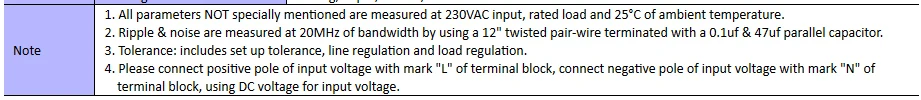

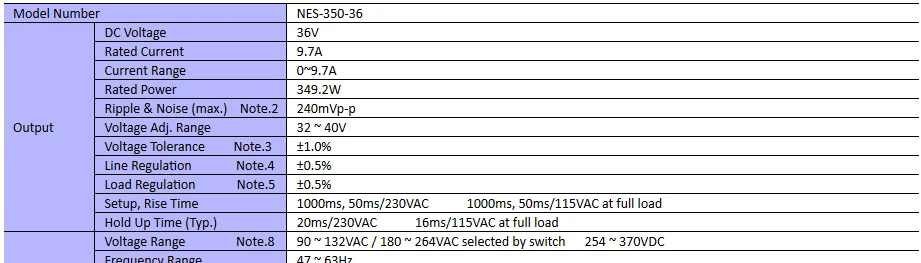

• Гарантия 2 года     Характеристики блока питания 2 • Механический рисунок





Описание разделительной доски Ключевые особенности • Можно одновременно подключить 6 приводов и управлять 6 двигателями. • Встроенный разъем DB25. • Выход разъема DB25 pinout: P1 ~ P9, P14, P16, P17. • Разъем DB25 pinout: P10 ~ P13, P15. • DB25 GND pinout: P18 ~ p25. • + 5VDC источник питания может быть подключен. • Поддержка программного обеспечения MACH3. • Встроенный оптический соединитель. Выходные и входные сигналы

Выходные сигналы



Входные сигналы

• P10 ~ P13, P15-может быть установлен для emergent stop и X, Y, Z концевой выключатель
