Наборы с 3 осями 1 шт. NEMA 34 920oz-in 2 23 396oz-in шаговые двигатели драйверы и источники

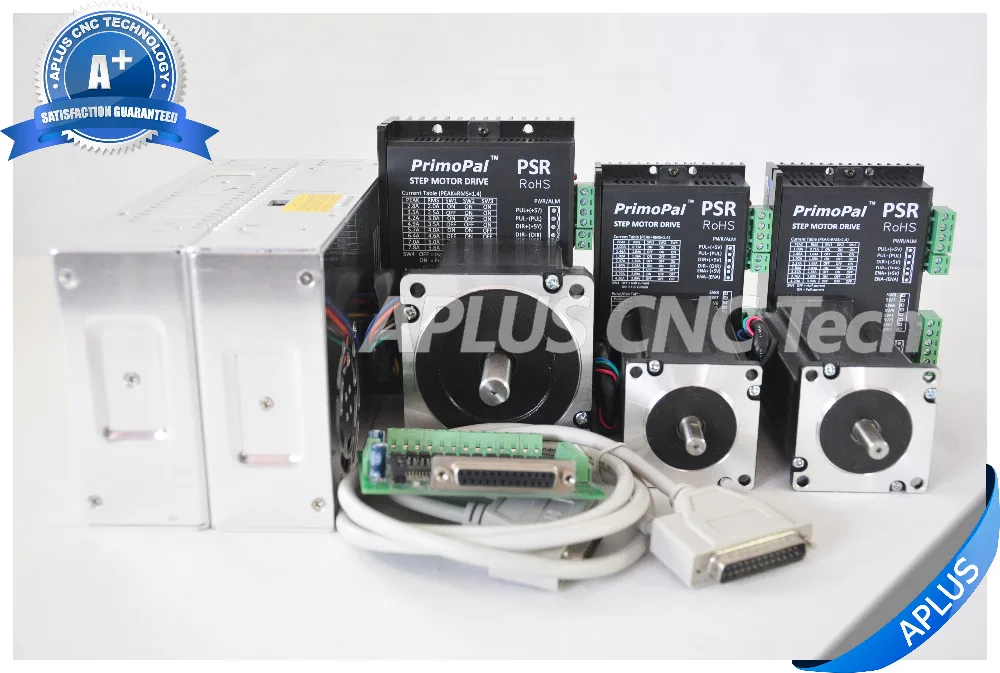

Что в коробке?

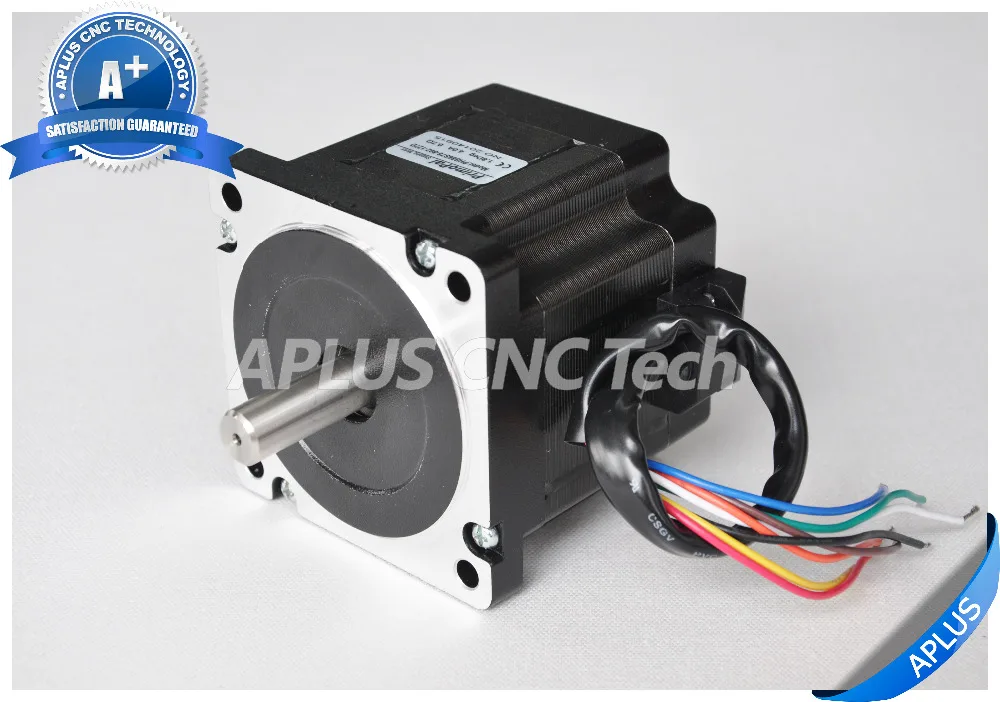

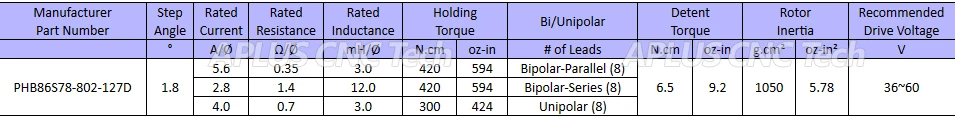

• Гибридный шаговый двигатель primoal NEMA 34, MPN, 1 шт., PHB86S78-802-127D • 2 × гибридный шаговый двигатель PrimoPal NEMA 23, MPN, PHB57S112-430-8D • 1 × Драйвер шагового двигателя primoal, MPN PSR8078• 2 × Драйвер шагового двигателя primoal, MPN PSR5042 • 1 × означает хороший импульсный источник питания, MPN NES-200-48• 1 × означает хороший импульсный источник питания, MPN NES-350-36• 1 × секционная плата и кабель DB25 (бесплатное предложение)     Шаговый двигатель1 Описание продукта: Этот шаговый двигатель (MPN PHB86S78-802-127D) поставляется одним из ведущих китайских поставщиков шаговых двигателей (двигатель primoal). Это мотор NEMA 34 гибридный шаговый двигатель с 1,8 ° угол поворота (200/подсчет калорий революции) и D-cut, вал, из высококачественной формования холодногнутых профилей проката с полимерным покрытием, лист меди и анти-высокая температура магнитная сталь. Номинальный ток 5,6 а на фазу, что позволяет удерживать крутящий момент в 420Ncm (594oz-in), если соединен с биполярным параллелем. Этот высокопроизводительный и высоконадежный двигатель закончен с помощью 8 проводов, которые летают, обеспечивая Максимальная Эластичность для ваших приложений, включая биполярные серии, биполярные, параллельные и однополярные.     Шаговый двигатель 1 Технические характеристики • Электрические характеристики

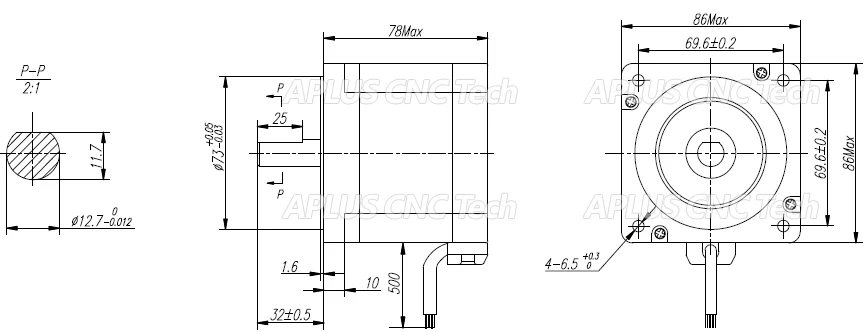

• Физическая колес

• Монтажная схема

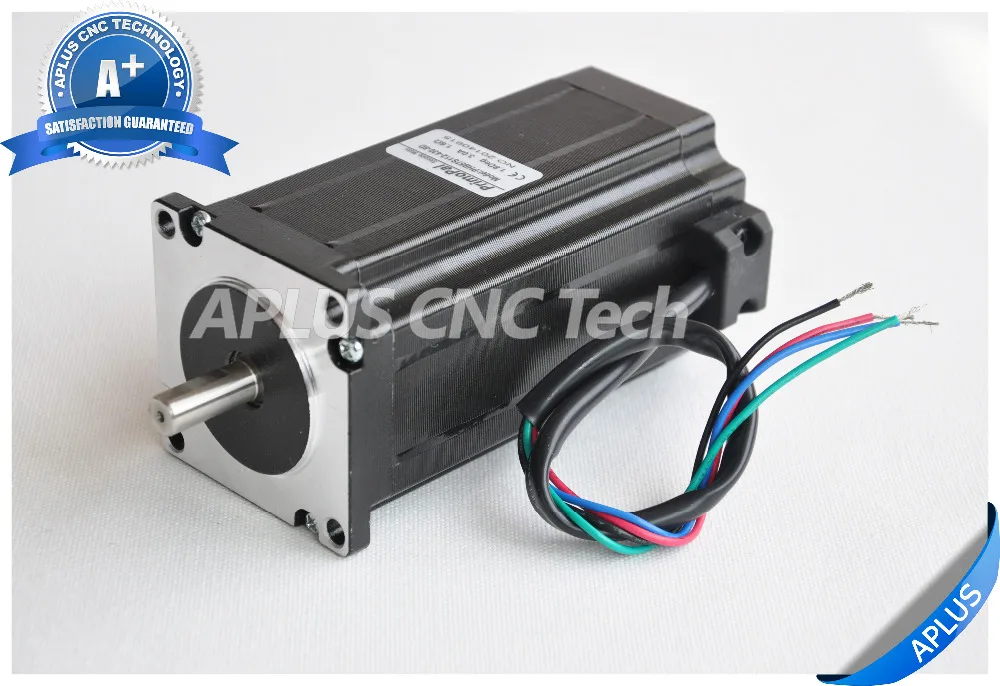

Шаговый двигатель2 Описание Этот шаговый двигатель (MPN PHB57S112-430-8D) поставляется одним из ведущих китайских поставщиков шаговых двигателей (двигатель primoal). Это биполярный NEMA 23 гибридный шаговый двигатель с 1,8 ° угол поворота (200/подсчет калорий революции), из качественной формования холодногнутых профилей проката с полимерным покрытием, лист меди и анти-высокая температура магнитная сталь. Номинальный ток 3,0а на фазу, что позволяет удерживать крутящий момент 280 см (396oz-in). Этот высокопроизводительный и высоконадежный двигатель отключен с 4 проводами, которые летают, и легко подключается к контроллеру привода постоянного тока или измельчителя.     Характеристики шагового двигателя 2 • Электрические характеристики

• Физическая колес

• Монтажная схема

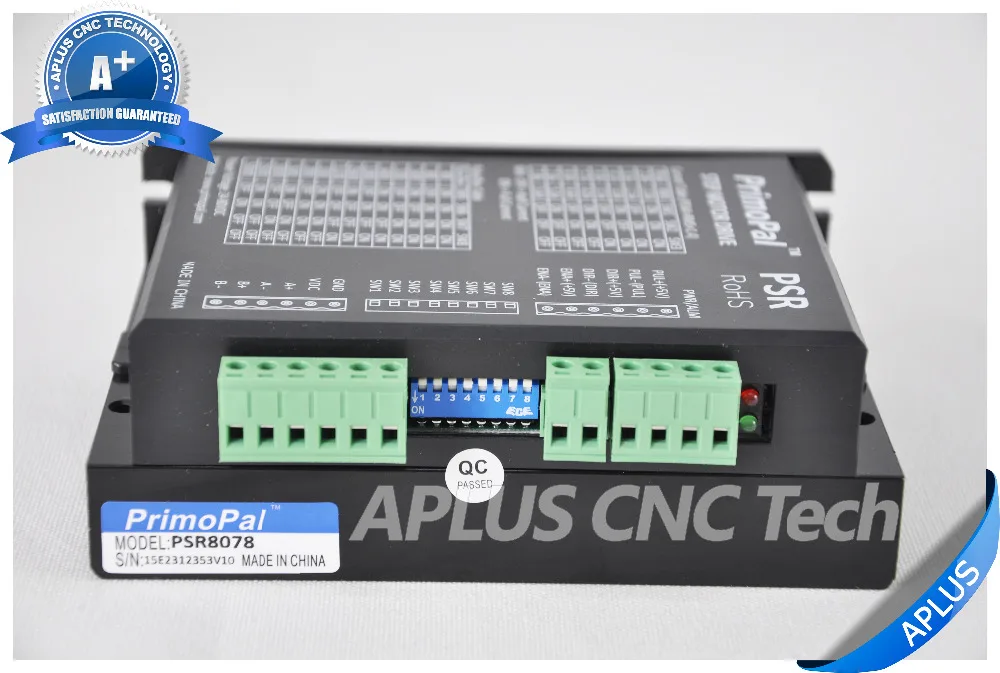

Драйвер шагового двигателя 1, описание Этот драйвер шагового двигателя PSR8078 поставляется одним из ведущих китайских поставщиков шагового двигателя (двигатель primoal). PSR8078-высокопроизводительный микрошаговый привод, основанный на технологии контроля чистого синусоидального тока. Благодаря приведенной выше технологии и технологии саморегулировки (Параметры саморегулировки тока), в соответствии с различными моторами, приводные моторы могут работать с меньшим уровнем шума, более низким нагревом, более плавное движение и имеет лучшие характеристики с более высокой скоростью, чем большинство приводов на рынке. Он подходит для вождения 2-фазный и 4-фазный гибрид шаговые двигатели. PSR8078 подходит для двигателей широкого спектра, от NEMA 23 до 42. Его можно использовать в различных типах машин, таких как столы для X-Y, маркировочные машины, лазерные резцы, гравировальные машины, устройства для захвата и т. д. Особенно адаптируется к требуемым приложениям с низким уровнем шума, низким нагревом, высокой скоростью и высокой точностью.     Ключ Особенности:     Драйвер шагового двигателя 1 Технические характеристики • Электрические характеристики

•Определение контактов и описание

Этот привод шагового двигателя PSR8078 имеет два разъема, Разъем P1 для соединения управляющих сигналов и разъем P2 для подключения питания и двигателя. В следующих таблицах представлены короткие описания двух разъемов.



Разъем P1 конфигурации

Разъем P2 конфигурации •Microstep Разрешение выбор



•Динамическая Регулировка тока



•Чертеж• Типичные применения

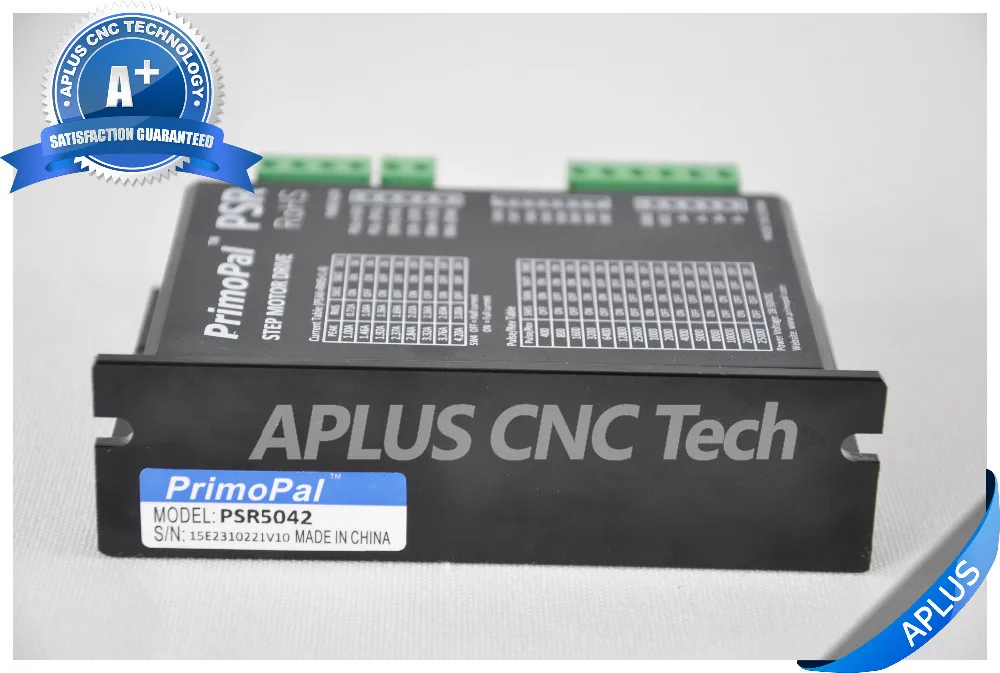

Драйвер шагового двигателя 2, описание Этот драйвер шагового двигателя PSR5042 поставляется одним из ведущих китайских поставщиков шагового двигателя (двигатель primoal). PSR5042-высокопроизводительный микрошаговый привод, основанный на технологии контроля чистого синусоидального тока. Благодаря приведенной выше технологии и технологии саморегулировки (Параметры саморегулировки тока), в соответствии с различными моторами, приводные моторы могут работать с меньшим уровнем шума, более низким нагревом, более плавное движение и имеет лучшие характеристики с более высокой скоростью, чем большинство приводов на рынке. Он подходит для вождения 2-фазный и 4-фазный гибрид шаговые двигатели. PSR5042 подходит для широкого спектра шаговых двигателей, от 17 до 24 размеров NEMA. Его можно использовать в различных типах машин, таких как столы для X-Y, гравировальные машины, маркировочные машины, лазерные резцы, устройства для захвата и т. д. Особенно адаптируется к требуемым приложениям с низким уровнем шума, низким нагревом, высокой скоростью и высокой точностью. Ключ Особенности: Драйвер шагового двигателя 1 Технические характеристики• Электрические характеристики

•Определение контактов и описание

Этот шаговый привод PSR5042 имеет два разъема, Разъем P1 для соединения управляющих сигналов и разъем P2 для подключения питания и двигателя. В следующих таблицах представлены короткие описания двух разъемов.

Разъем P1 конфигурации

Разъем P2 конфигурации•Microstep Разрешение выбор

•Динамическая Регулировка тока

•Чертеж• Типичные применения



Источник питания 1 ОписаниеЭтот импульсный источник питания (MPN, NES-200-48) поставляется одним из ведущих в мире поставщиков электропитания (хорошо).   Ключ Особенности:• Диапазон входного сигнала переменного тока, выбирается переключателем
• Защита: короткое замыкание, перегрузка, перенапряжение, перегрев
• Охлаждение при помощи свободной конвекции воздуха
• Выдерживает всплеск напряжения в 300 В переменного тока в течение 5 секунд
• Встроенный контур ограничения постоянного тока
• Светодиодный индикатор для включения питания
• Фиксированная частота переключения на 90 кГц
• 100% проверка полной нагрузки при горении
• Низкая стоимость, высокая надежность
• 2 года гарантии     Источник питания 1 Технические характеристики • Черчение





Источник питания 2 Описание Этот импульсный источник питания (MPN, NES-350-36) поставляется одним из ведущих в мире поставщиков электропитания (хорошо).   Ключ Особенности:• Диапазон входного сигнала переменного тока, выбирается переключателем
• Защита: короткое замыкание, перегрузка, перенапряжение, перегрев
• Принудительное воздушное охлаждение со встроенным вентилятором постоянного тока
• Выдерживает всплеск напряжения в 300 В переменного тока в течение 5 секунд
• Встроенный вентилятор охлаждения, управление вкл. ВЫКЛ.
• Встроенный контур ограничения постоянного тока
• Светодиодный индикатор для включения питания
• 100% проверка полной нагрузки при горении
• Фиксированная частота переключения на 90 кГц
• Низкая стоимость, высокая надежность
• 2 года гарантии     Характеристики блока питания 2 • Черчение





Коммутационная плата Описание Ключ Особенности • Может одновременно подключать 6 приводов и управлять 6 двигателем. • Встроенный гнездовой разъем DB25. • Выход разъема DB25 pinout: P1 ~ P9, P14, P16, P17. • Разъем DB25 pinout входного сигнала: P10 ~ P13, P15. • Pinout DB25 GND: P18 ~ p25. • + 5 в пост. Тока блок питания может быть подключен. • Поддержка программного обеспечения MACH3. • Встроенный оптический муфта. Выходные и входные сигналы

Выход сигналов



Вход сигналов

• P10 ~ P13, P15-может быть установлен для emergent stop и X, Y, Z концевой переключатель
