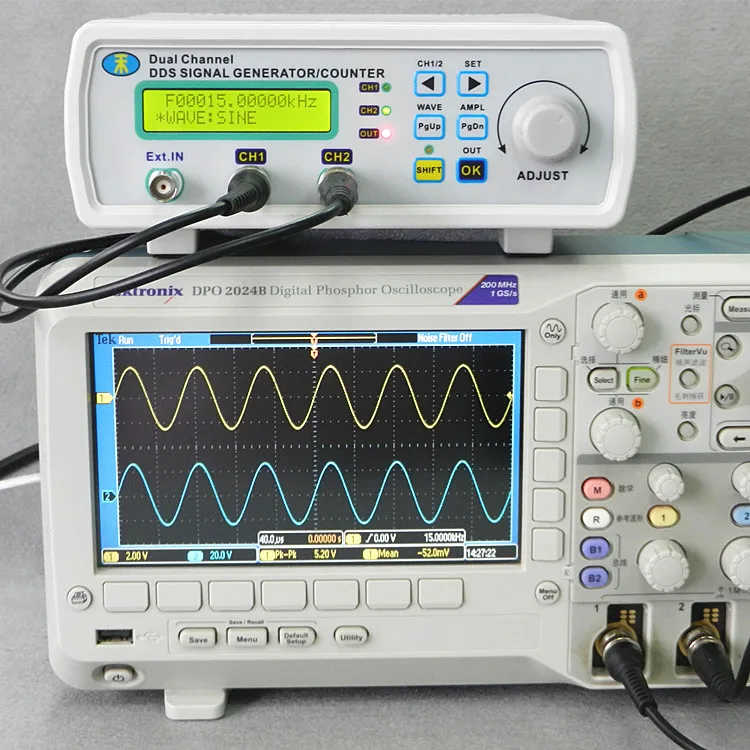

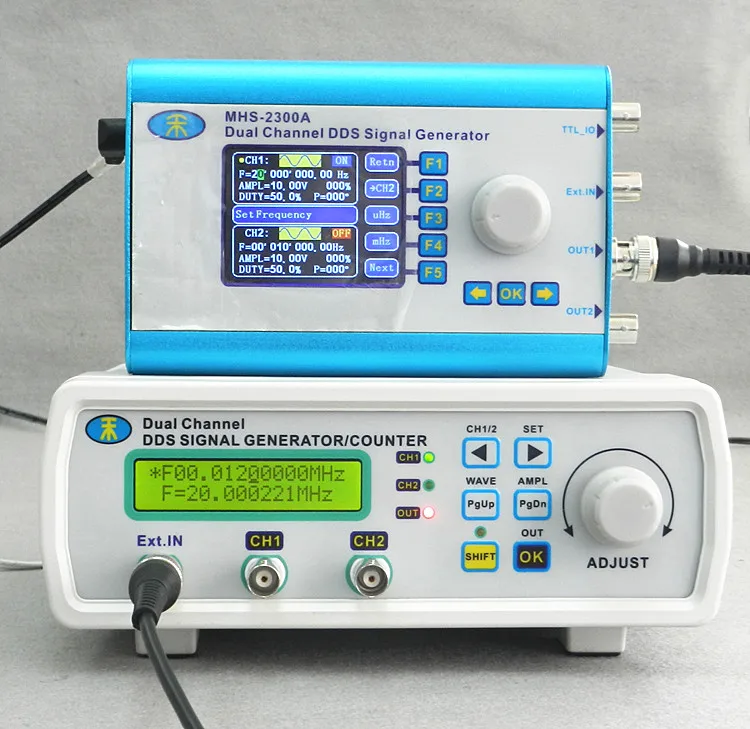

Высокоточный DDS генератор 20 МГц двухканальный ЖК-дисплей произвольной формы синуса/Прямоугольная волна + развертки + Частотомер

I. В комплект входит: 1 х двухканальный DDS генератор сигналов 1x5V 1A адаптер питания USB кабель (1 шт.); 1 x TTL интерфейсная плата 2 х bnc-кабель зажимы для кабеля CD-диск-1 шт. II. Введение: Этот инструментов с использованием крупномасштабных интегральные схемы и высокоскоростной микропроцессор FPGA MCU, внутренняя цепь для применения технологии поверхностного монтажа значительно улучшила инструмент шумоизоляцию и советы помогут продлить срок службы изделия. Интерфейс дисплея с помощью LC1602 ЖК-дисплей разделен на две линии, верхняя линия показывает текущую частоту, следующая строка отображает дополнительные параметры или функции изменяемого и гибкое использование флип ключ настройки, значительно увеличивает работоспособность. Этот инструмент генерация сигналов Сканирование сигналов, так же, как использование измерение параметров имеет большие преимущества, электронный инженер, электронный лабораторий, производственные линии и обучение, научно-исследовательских и идеальным испытанием, оборудование для измерения. Характеристики: 1. Прямой цифровой синтез (DDS) технологии,Дизайн FPGA, низкое потребление энергии; 2.Подключение двух устройств одновременно, Может работать в синхронизации фазы регулируется; 3. Он имеет до 500 секунд линейной и логарифмической развертки Функция развертки; 4.С синусоидальной волной, треугольной волной, квадратной волной, пилообразный подъем, основные функции и переменные рабочий цикл пульсовой волны,Но также имеет 16 комплектов произвольной формы настроены пользователем; 5. В общей сложности 10 наборов параметров сохраненные биты у M0 ~ M9, m0 загрузки автоматически переведено из данных; 6. На 12 МГц или меньше, острые до 15Vp-p, больше, чем 12 МГц, самая большая достичь 8Vp-p; 7. Встроенный точности-20dB аттенюатор достигает минимального разрешение амплитуды 1mV; 8. С 120% ~ + 120% смещения постоянного тока; 9. Заполнение импульса точная регулировка до 0.1%; 10. Четыре переменной разность фазTTL выход; 11.Имея измерения частотыШирины, положительный и отрицательный измерение ширины импульса, рабочий цикл измерения иФункция вычисления; 12. Четыре дополнительный измерения частоты ворот, что баланс между скоростью и точностью; 13. Все параметрический эквалайзер можно сделать по внутренней калибровки; 14. Мощный коммуникационные возможности, полностью открыть протокол передачи данных, что позволяет вторичной разработки очень простой; 15. После подключения к ПК,ПК может использоваться для управления прибором,И может быть изменен на ПК произвольной формы волны выхода загружается в инструмент. 16. Этот тип машина может быть оснащен увеличение мощности модуля, выходной сигнал амплитуда достигает 30Vpp, максимальный выходной ток достигает 1A; Технические показатели:

Проект

Параметры

Ключ

Особенности

Частота

Диапазон

Синусоида

0 Гц ~ 20 МГц

Прямоугольная волна

0 Гц ~ 20 МГц

Треугольной формы волны

0 Гц ~ 20 МГц

Зуба

0 Гц ~ 20 МГц

Произвольной формы

0 Гц ~ 20 МГц

TTLDigital сигнала волна

0 Гц ~ 20 МГц

Выход модуляции

Частота развертки

Типы сигналов

Синус, квадрат, треугольник, пильный подъемник, TTL цифровой сигнал волны, генератора сигналов произвольной формы

Сигналов длина

1024 точка

Частота дискретизации

200MSa/s

Амплитуды сигнала разрешение

8 бит

Минимальная частота Разрешение

10 МГц

Частота ошибок

± 5 × 10-6

Стабильность частоты

± 1 × 10-6

Диапазон амплитуды (размах)

15mVp-p ~ 15Vp-p(12 МГц или меньше)

15mVp-p ~ 8Vp-p(12 МГц выше)

Выходное сопротивление

50Ω ± 10%

Разрешение амплитуды

1mVp-p(-20dBAttenuation)

10mVp-p (не гниет)

Амплитуда стабильности

± 0.5% (каждый пяти часов)

Ошибка амплитуды

± 1% + 10mV(Frequency1KHz,15 vp-р)

Офсетная печать диапазон

-120% ~ + 120% (в соотношении напряжение смещения и амплитуда сигнала)

Смещения разрешение

1%

Фазы диапазон

0 ~ 359 °

Фазы разрешение

1 °

Синусоида

Гармонических прибыл системы

40dBc(<1 МГц) ,35dBc(1 МГц ~ 20 МГц)

Искажение

<0.8%(20 Гц ~ 20 кГц)

Прямоугольная волна

Подъемный вместе времени

≤ 20ns

Выброс

≤ 10%

Рабочий цикл диапазон регулировки

0% ~ 99.9%

TTL

Подъемный вместе времени

≤ 20ns

Низкая

<0,3 V

Высокая

1V ~ 7,5 V

Произвольной формы

Кол-во

16 групп

Глубина памяти/группа

1KB / 16 Группа

Сканирования

Режим сканирования

Линейная развертка, журнал развертки

Время сканирования

1S ~ 500S

Диапазон сканирования

Оно определяется развертки параметр настройки

Внешние измерения

Частотный диапазон

Ворота времени = 10S 0,1 Гц-60 МГц

Ворота времени = 1S 1HZ - 60 МГц

Ворота времени = 0,1 S 10 Гц-60 МГц

Ворота времени = 0,01 S 100 Гц-60 МГц

Диапазон входного напряжения

0.5Vp-p ~ 20Vp-p

Диапазон измерений

0 ~ 4294967295

Подсчет

Вручную

Положительный и отрицательный Измерение ширины импульса

10ns разрешение, максимально измеримые 10s

Периодические измерения

20ns разрешение, максимально измеримые 20s

Рабочий цикл измерения

0.1% разрешение, в диапазоне от 0.1% до 99.9%

Выбор источника

1.Ext. Вход (сигнал переменного тока), 2.TTL_ в вход (цифровой сигнал)

Память

Память

10

Расположение

M0-M9

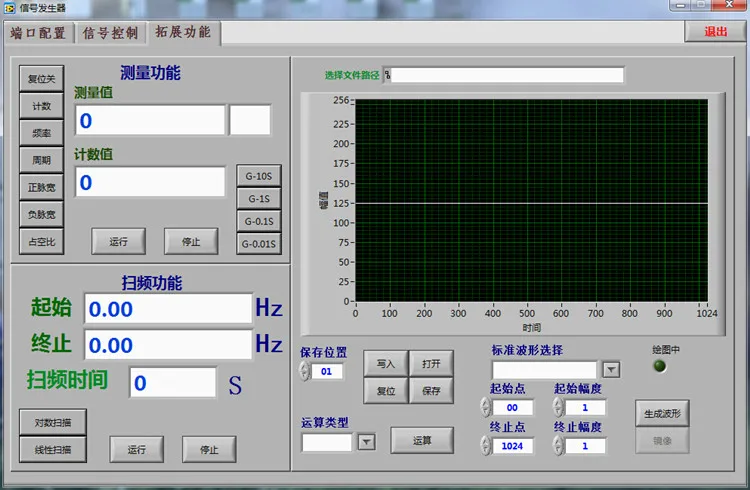

Интерфейс

Интерфейс

С помощью USB для последовательного интерфейса

Скорость передачи

57600bps

Протокол

С помощью командной строки, соглашение на публике

Блок питания

Постоянного тока

DC 5V

Размер

Длина × ширина × высота

180 × 190 × 71 мм

Вес

Одиночный

546 г

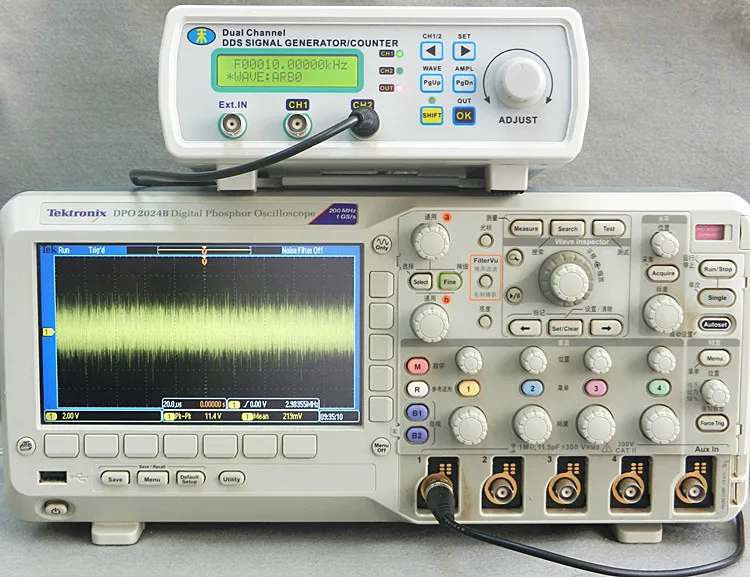

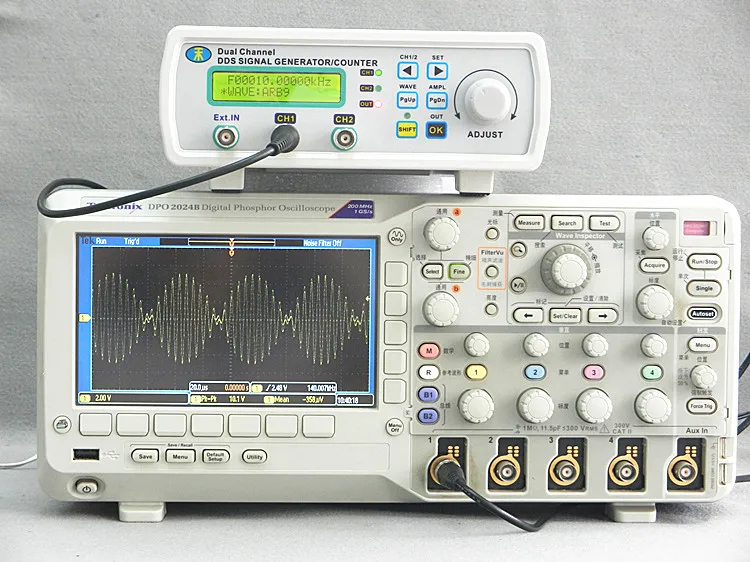

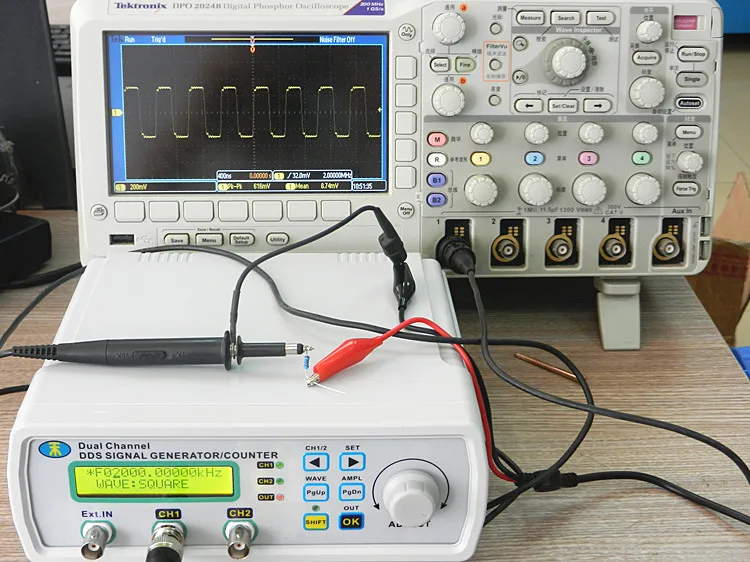

Инструмент Описание:

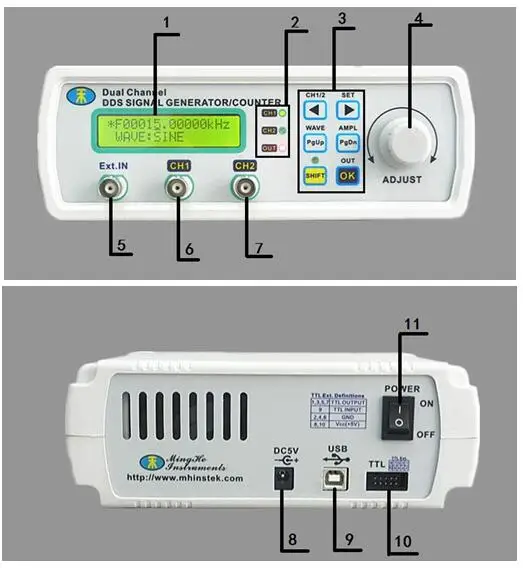

Панель:

Лента Описание:

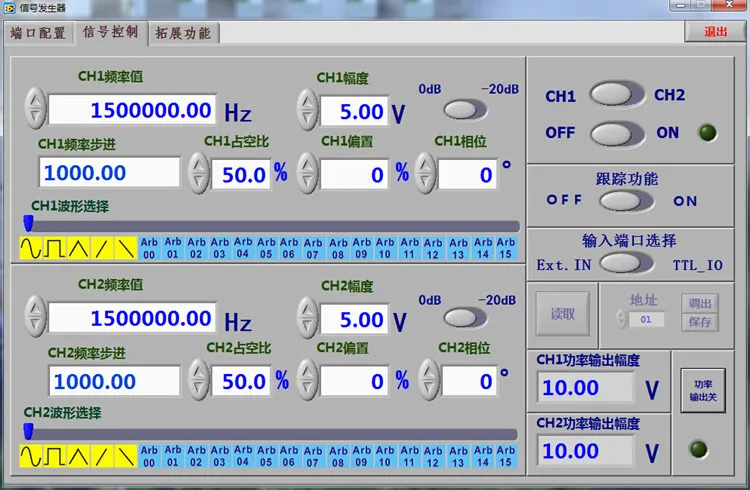

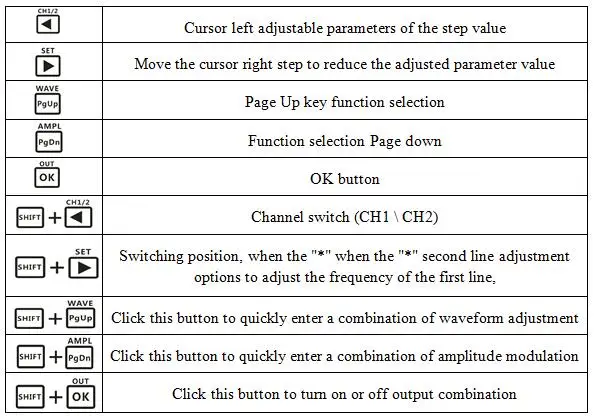

Основные функции:

---
