L9110S DC шаговый двигатель драйвер платы H мост L9110 для arduino

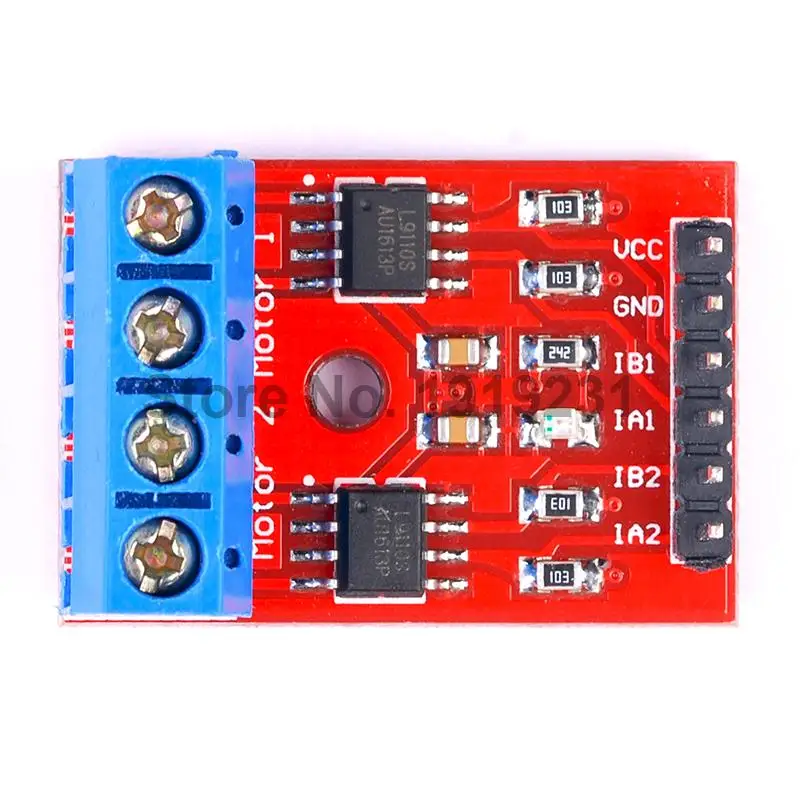

Описание модуля 1. Новый чип привода двигателя, совместимый с L9110 2. Напряжение питания модуля: 2,5-12 В 3. Подходящий диапазон двигателя: Рабочее напряжение двигателя составляет от 2,5 В до 12 В, а максимальный рабочий ток-0,8а. В настоящее время напряжение и ток смарт-автомобиля на рынке находятся в пределах этого диапазона. 4. Он может одновременно управлять 2 двигателями постоянного тока или 1 4-проводный двухфазный шаговый двигатель. 5. Размер платы PCB: 2,8 см * 2,1 см ультра-маленький размер, подходит для сборки 6. С фиксированными монтажными отверстиями, диаметр: 3 мм Описание интерфейса модуля [Инструкции по изогнутым штифтам черного цвета 6P] VCC внешнее напряжение 2,5-12 В GND внешний GND Внешний MCU IO порт IA1 IB1 внешний MCU IO порт Внешний MCU IO порт IA2 IB2 внешний MCU IO порт [Описание зеленого терминала 4P] OA1 OB1 подключен к двигателю постоянного тока с 2 контактами, без направления OA2 OB2 подключен к двигателю постоянного тока с 2 контактами, без направления Инструкции по модулю Включить VCC, GND Модуль Индикатор питания включен IA1 вход высокого уровня, IA1 Вход низкого уровня, [OA1 OB1] двигатель вперед вращения; IA1 вход низкий уровень, IA1 вход высокий уровень, [OA1 OB1] мотор обратный; IA2 вход высокого уровня, IA2 Вход низкого уровня, [OA2 OB2] двигатель вперед вращения; IA2 вход низкий уровень, IA2 вход высокий уровень, [OA2 OB2] мотор обратный;
