MPLAB ICD 3 In-эмулятор отладчик программист инструментом развития для PIC MCU 40-pin ZIF

MPLAB ICD 3 In-эмулятор отладчик программист инструментом развития для PIC MCU 40-pin ZIF

MPLAB ICD 3 в цепи эмулятор/отладчик/программист инструмент разработки

Включает 40-контактный ZIF гнездо и AC164113 Тесты интерфейсный модуль

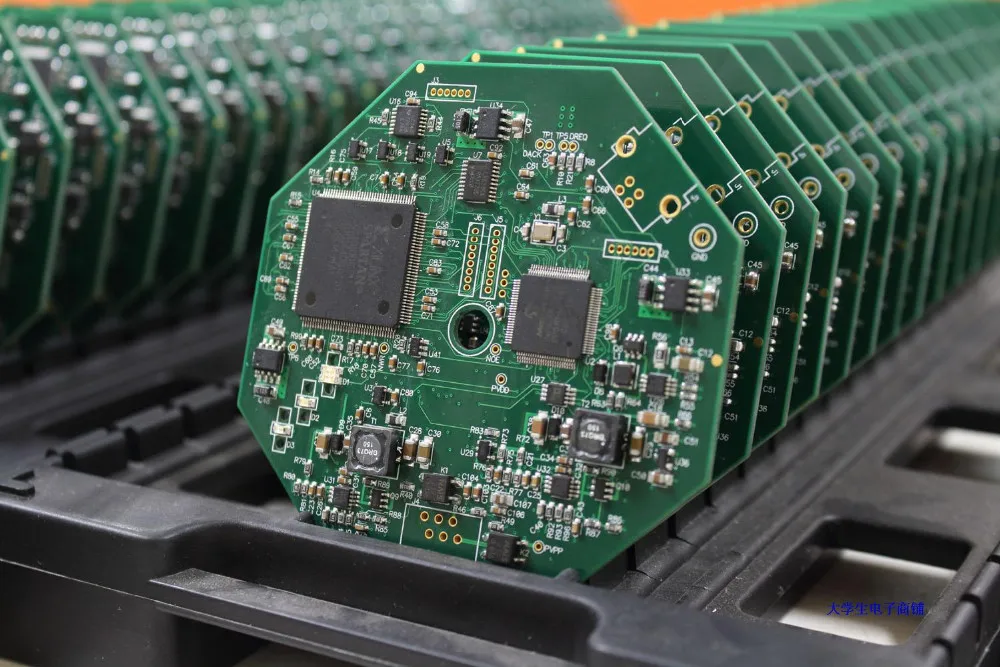

Пожалуйста, обратите внимание: из четких фотографий внешней упаковки и печатной платы, которую мы предоставляем, вы можете увидеть это высокое качество и полнофункциональный ICD 3. но, очевидно, на нем нет логотипа «микрочип». Если вы не возражаете, пожалуйста, не покупайте у нас. Спасибо за сотрудничество!

Обзор продукта:

Система отладчика MPLAB ICD 3 In-Circuit-это наиболее экономичное высокоскоростное оборудование микрочипа
Отладчик/программист для устройств Microchip Flash Digital Signal Controller (DSC) и microcontroller (MCU). Это
Отладки или программы PIC Flash microcontrollers и dsPIC DSCs с мощным, удобным интерфейсом MPLAB
Интегрированная среда разработки (IDE).
Зонд отладчика в цепи MPLAB ICD 3 можно подключить к компьютеру инженера-конструктора используя высоко-
Интерфейс speed USB 2,0 и может быть подключен к цели с разъемом, совместимым с MPLAB ICD 2 или
MPLAB REAL ICE systems (RJ-11). MPLAB ICD 3 поддерживает все заголовки эмуляции.

MPLAB ICD 3 имеет гораздо более быструю скорость и лучшую стабильность по сравнению с MPLAB ICD 2.

Товары поддерживаются:
MPLAB ICD 3 в цепи отладчик/программист поддерживает большинство Flash PIC MCUs и dsPIC DSCs. Для текущего списка поддерживаемых деталей просмотрите последние примечания к выпуску, расположенные в IDE MPLAB и прилагаемые ниже. Прошивка постоянно обновляется, чтобы добавить поддержку новых устройств. Поскольку новая прошивка устройства выпущена, ее можно скачать с последней версией MPLAB IDE, бесплатно.

Заметки о заголовки
Некоторые устройства 8-, 14-и 18-pin используют небольшие платы заголовка со специальным MCU для отладки. Этот специальный MCU имеет дополнительные контакты для связи MPLAB ICD 3 и поэтому позволяет использовать все контакты на части для приложения. Плата заголовка не используется или не требуется для программирования. Однако при отладке этих устройств необходимо использовать заголовок



Особенности:

Отладки в режиме реального времени-Отладчик в цепи MPLAB ICD 3 предназначен для поддержки скоростных процессоров, работающих на максимальной скорости, что позволяет встроенным инженерам отлаживать приложения на своем собственном оборудовании в режиме реального времени.

Низкая стоимость-Отладчик в цепи MPLAB ICD 3 ломает ценовой барьер для полного и расширенного отладчика в цепи, предлагает новые способы взаимодействия с приложениями и отладки за небольшую часть стоимости традиционных эмуляторных систем.

Повышенной прочности зонд Интерфейс-В драйверы зонда добавляются защитные схемы для защиты набора зонда от скачков напряжения от цели. Мониторы напряжения Vdd и Vpp защищают от перенапряжения, и все линии имеют защиту от перегрузки по току. Блок может обеспечить питание цели (до 100 мА).

Микрочип Стандартный Подключение-MPLAB ICD 3 в цепи отладчик использует стандартный разъем отладки микрочипа (RJ-11).

Портативный, usb-питание и совместимость с RoHS-Размещенный в небольшом (3,7 "x.8") и привлекательном корпусе, отладчик в цепи MPLAB ICD 3 питается от порта USB, поэтому внешний адаптер питания не требуется. Отладчик в цепи MPLAB ICD 3 соответствует стандартам CE и RoHS.

Высокая Скорость программирования-Быстрое программирование позволяет как быстро перезагрузить прошивку для быстрой отладки, так и для перепрограммирования в цепи. Время программирования улучшено до 15x по MPLAB ICD 2.

Низкая Напряжение эмуляции-MPLAB ICD 3 поддерживает напряжение питания от 2,0 до 5,5 вольт.

Тесты Интерфейс модуль-В комплекте с каждым MPLAB ICD 3 является тестовым модулем для тестирования линий ввода/вывода, чтобы подтвердить, что блок работает правильно.

Простота обслуживания и обновления функций-Добавление Новой поддержки устройства и дополнительных функций в отладчик MPLAB ICD 3 в цепи так же просто, как установка более поздних версий MPLAB IDE, загружаемый бесплатно. Отладчик в цепи MPLAB ICD 3 обновляется через прошивку загрузки от MPLAB IDE.

Мощный отладки-Высокомощная отладка с MPLAB IDE, поддержка нескольких точек останова, секундомер, отладка исходного кода в редакторе MPLAB для быстрой модификации Программы/отладки.

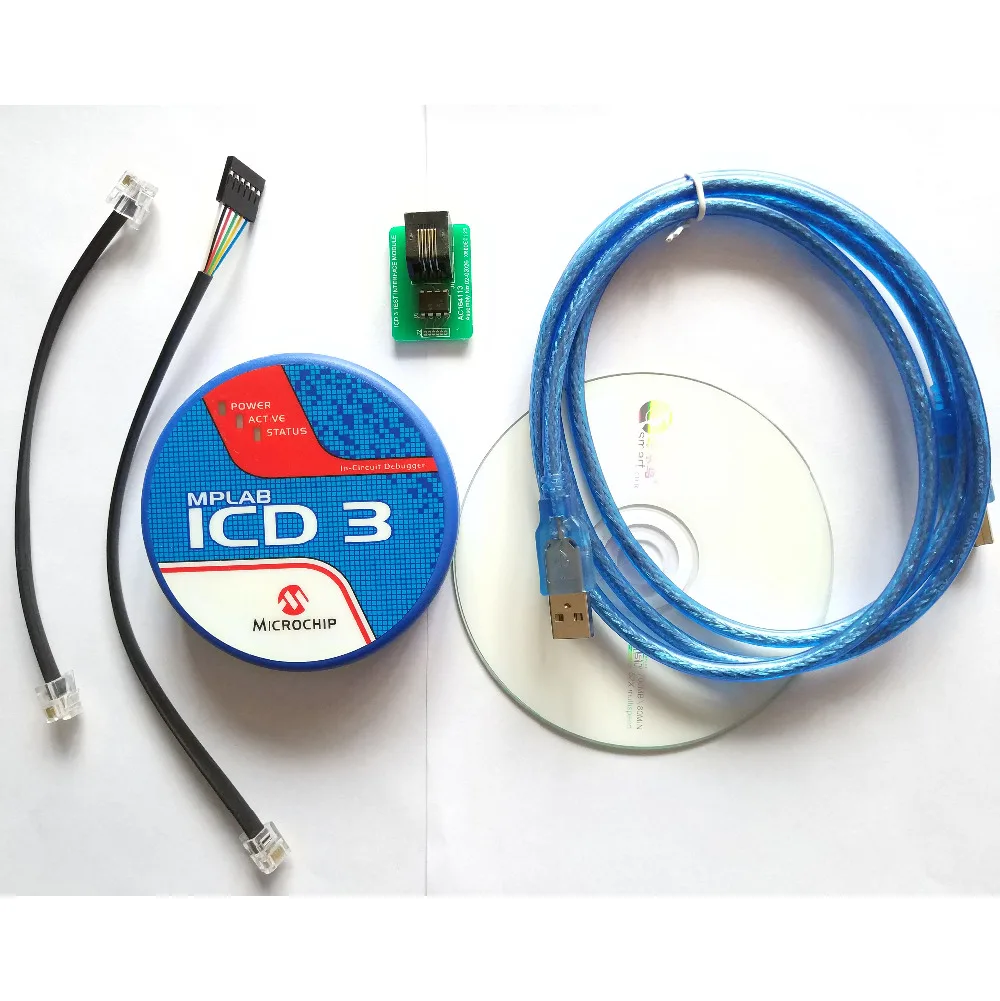

Посылка включает:
1. Один ICD3 отладчик (8-слой дизайн печатной платы)
2. один AC164113 Тесты интерфейсный модуль
3. один usb-кабель
4. Один 6-контактный ICSP кабель (с обоих концов RJ11)
5. Один 6-контактный ICSP кабель (один заканчивается RJ11, другой с 6 штыревой разъём
6. один DVD диск
