Набор с 3-осевым ЧПУ шаговый двигатель Nema 17 56 5 унций и контроллер платы TB6560

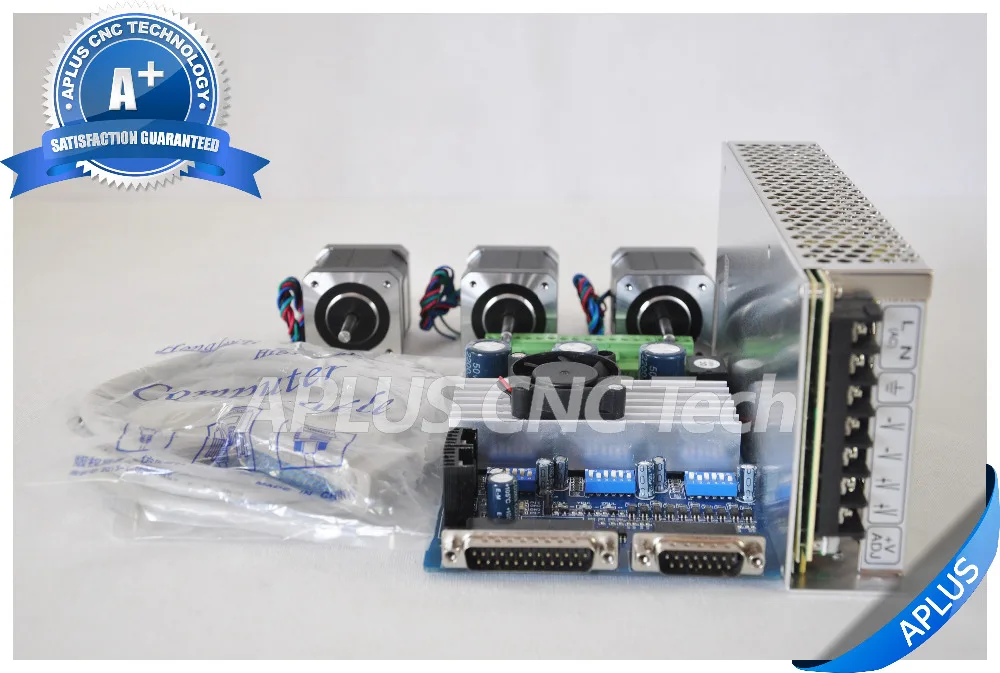

Что в коробке?

• 3 × гибридный шаговый двигатель primoal NEMA 17, MPN, PHB42S40-402• 1 × означает хороший импульсный источник питания, MPN NES-150-24• Драйвер шагового двигателя TB6560, 1 × 3 оси (1,5 А-3,0 А) 1 шт. • золотистый шарик в форме цифры «× DB25 1,5 м мужской-женщина кабеля • 5 × разъемы для проводов (предварительно установленные на плате)

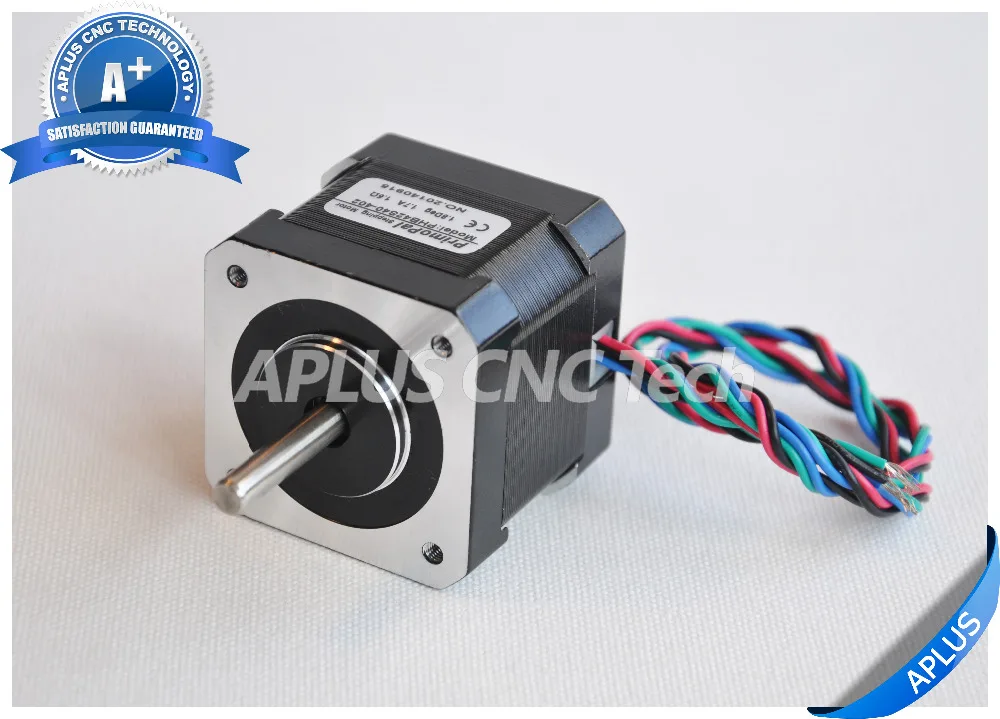

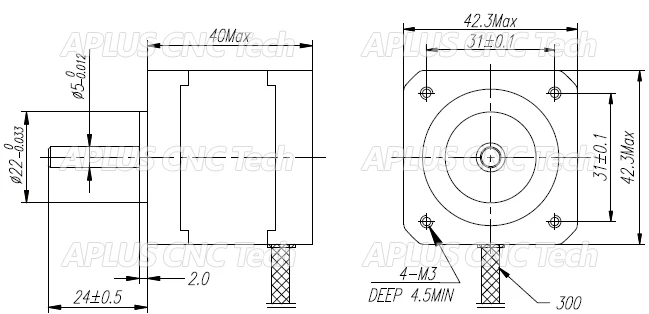

Шаговый двигательОписание продукта: Этот шаговый двигатель (MPN PHB42S40-402) поставляется одним из ведущих китайских поставщиков шаговых двигателей (двигатель primoal). Это биполярный Нема 17 (Национальная ассоциация владельцев электротехнических предприятий) гибридный шаговый двигатель с 1,8 ° угол поворота (200/подсчет калорий революции), из качественной формования холодногнутых профилей проката с полимерным покрытием, лист меди и анти-высокая температура магнитная сталь. Номинальный ток 1,7а на фазу, что позволяет удерживать крутящий момент 40 см (56,5 унций). Этот высокопроизводительный и высоконадежный двигатель отключен с 4 проводами, которые летают, и легко подключается к контроллеру привода постоянного тока или измельчителя. Шаговый Мотор Спецификация• Электрические характеристики• Физическая колес• Монтажная схема

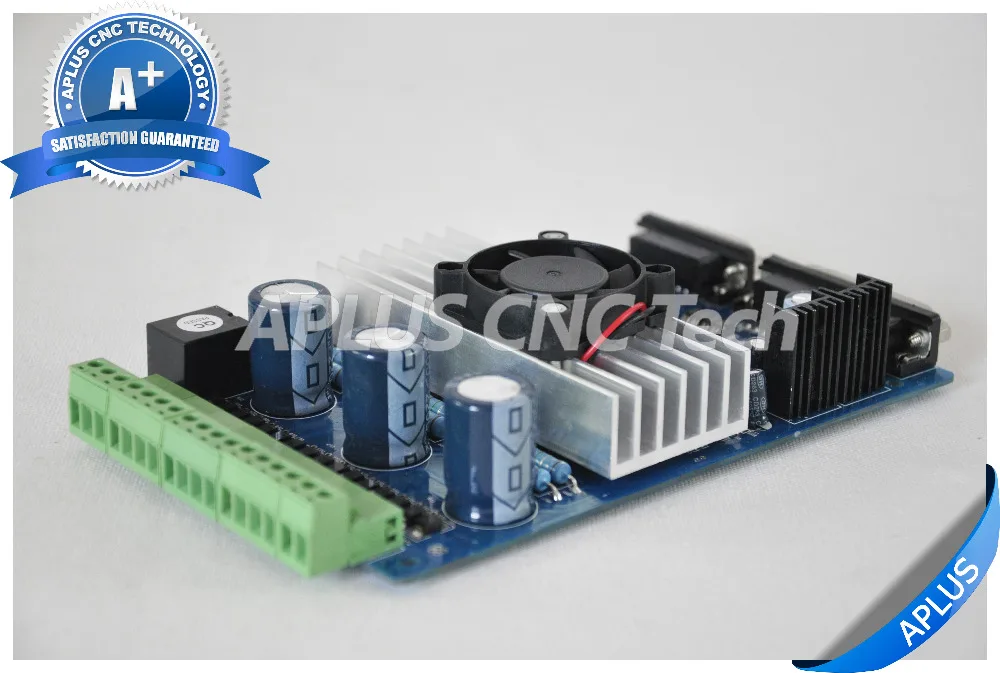

Плата шагового двигателя контроллер описание

• Технические характеристики

• Особенности • Чип Toshiba TB6560AHQ-Высокая мощность, максимальный ток чипсета 3,5 А!
• Микроступенчатая установка на 1-1/16 градусов-Высокая точность и плавность работы, чем стандартный шаг 1, 1/2.
• Регулируемый ремешок на 1.5A-3A приводной ток настройки для каждой оси-25%,50%,75%,100% от полного тока может быть установлены для различных шаговые двигатели.
* Внимание: Данный драйвер предназначен для двигателей с номинальным током от 1,5 до 3 А, что специально разработано для шаговых двигателей с номинальным током от 1,5 до 3 А.
Он не совместим с шаговыми моторами с номинальным током ниже 1,5 А или выше 3 А.
• Защита от перегрузки, перегрузки по току и перегрева, полная защита вашего компьютера и периферийного оборудования.
• Встроенное переключение тока-выходная мощность может быть установлена в соответствии с определенным требованием пользователя.
• Полная оптическая изоляция закрытого типа для защиты компьютера и оборудования пользователя.
• Релейный интерфейс шпинделя-выход s макс., 36 В 7,5a для шпиндельных двигателей или насоса охлаждающей жидкости (только одно устройство может питаться от этого выхода!).
• Пресс-форма-4 канала входы интерфейса-используется для XYZ предела и аварийной остановки.
• Профессиональный дизайн-Двухступенчатая обработка сигналов с суперзащитой от помех.
• Биполярный измельчитель с постоянным током, работающий без резонансной области, плавно контролирует моторы через диапазон, без эффекта ползучести.
• Управление четырьмя входами; Позволяет задать лимит, образование остановки, выравнивание промежуточных точек, выравнивание резцов.
• Универсальная конструкция-поддерживает большинство параллельных по MACH3,KCAM4 и т. Д.
* Для совместимости с другими программами, пожалуйста, свяжитесь с нами.

•DIP настройки



•Более подробная информация• Блок питания постоянного тока 12-36 в (не входит в комплект, пожалуйста, не стесняйтесь обращаться к нам, если вам нужно!).
* Шаговый двигатель напрямую получает питание от шагового драйвера, для этого не требуется отдельный источник питания.
* Выбор напряжения:
Блок питания постоянного тока 12-16 В для шаговых двигателей Nema 17
16-24 В постоянного тока, блок питания для шаговых двигателей Nema 23
Источник питания постоянного тока 24-36 в для шаговых двигателей Nema 34
(Высокое напряжение будет гореть чипы или шаговые двигатели!)
* Текущий выбор:
Выход ток источника питания может быть рассчитана на основе следующих выражений:
Выходной ток = Номинальный ток ваших шаговых двигателей * Количество + 2 А
(Например, если вы хотите управлять шаговыми моторами 3*3 А, Nema 23, рекомендуется питание постоянного тока 24 В 11A, Но более высокая мощность, например, 24 В 15 А, также будет хорошей. Если вы не уверены в выборе источника питания, пожалуйста, свяжитесь с нами для получения помощи)
• Выходная мощность 12 В устанавливается на вентилятор радиатора в 12 В.
• Выход драйвера, совместимый с 2 или 4 фазами, 4,6 или 8 шаговых двигателей, макс. 3 А.
• Подходит для однополярных или биполярных шаговых двигателей.
• Скорость вращения шпинделя, регулируемое напряжение, контролируется параллельным интерфейсом в зависимости от напряжения питания.   *Примечание:Пожалуйста, отключите питание, прежде чем подключать или отключать разъемы, чтобы избежать горения платы.

•Схема подключения



*Примечание:Эти внешние инструменты, указанные на следующем рисунке, предназначены только для выставок, не представляют этот товар.





Питание ОписаниеЭтот импульсный источник питания (MPN, NES-150-24) поставляется одним из ведущих в мире поставщиков электропитания (хорошо).   Ключ Особенности:• Диапазон входного сигнала переменного тока, выбирается переключателем
• Защита: короткое замыкание, перегрузка, перенапряжение
• Охлаждение при помощи свободной конвекции воздуха
• Светодиодный индикатор для включения питания
• 100% проверка полной нагрузки при горении
• Высокая эффективность, долгий срок службы и высокая надежность
• 2 года гарантии     Питание Технические характеристики   •Черчение
