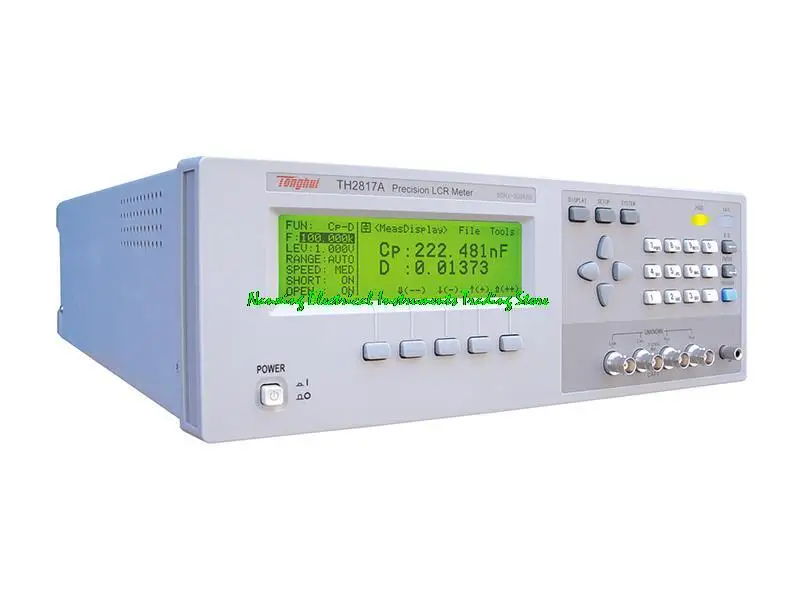

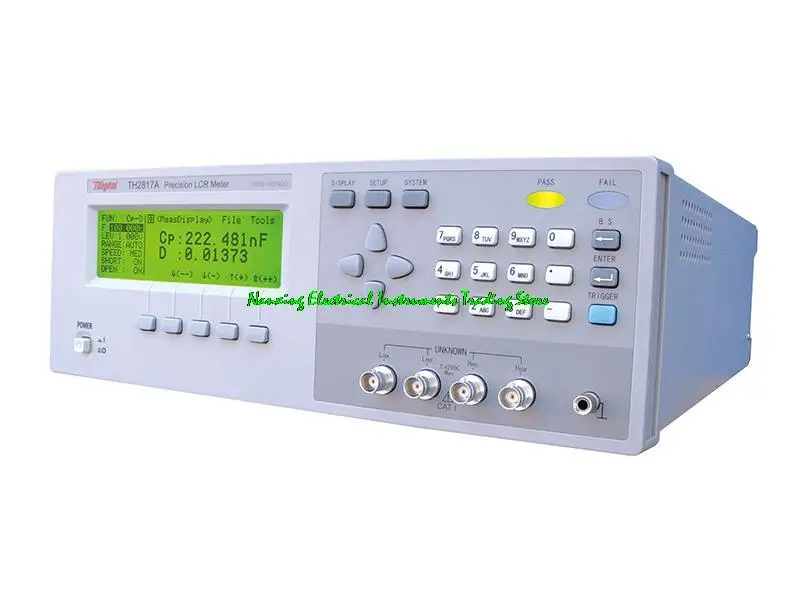

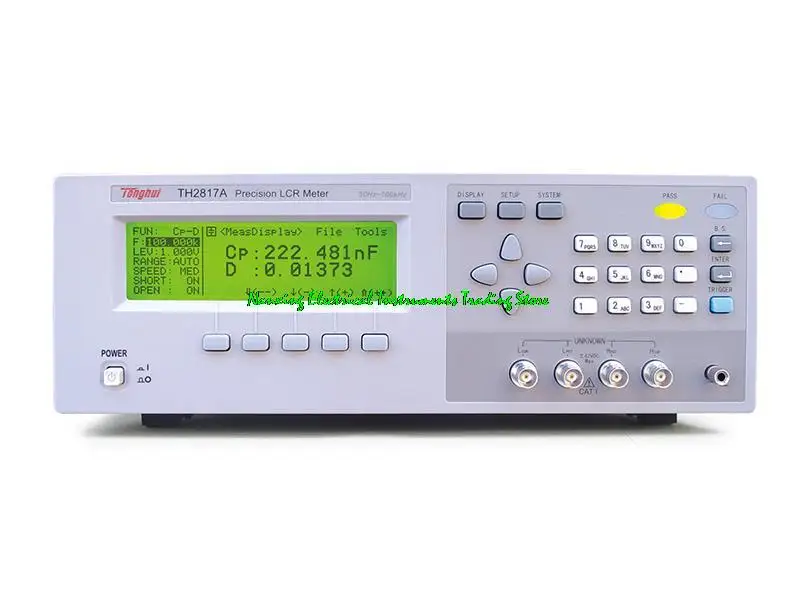

Тестер сопротивления индуктивности и емкости Tonghui TH2817A точность: 0.05% прецизионный

Тестер сопротивления индуктивности и емкости Tonghui TH2817A точность: 0.05% прецизионный

Графический ЖК-дисплей с точечной матрицей 240 × 64

▪ Удобный пользовательский интерфейс и простота в эксплуатации

■ TH2816A: более 12000 частотных точек доступны от 50 Гц до 200 кГц

▪ TH2816B: 37 типичных частотных точек

▪ TH2817A: 16 типичных частотных точек, доступных от 50 Гц до 100 кГц

■ Программируемый уровень напряжения от 10mVrms до 2,0 Vrms

▪ Стабильность и точность мирового уровня

■ Разрешение считывания 6 цифр

▪ Скорость измерения до 30 МПС/сек

■ Функция коррекции точной нагрузки

■ Выбираемые выходы источника сигнала: 30 Ω, 100 Ω

Функция прямого управления для источника смещения постоянного тока TH1773/TH1775

▪ Функция развертки списка для 4 частот, уровней сигнала и уровней смещения постоянного тока

■ Прямое, Δ акрилонитрил-бутадиен-стирол, Δ % режимы отображения

▪ 12 управляемых файлов памяти

▪ Встроенный компаратор, 10 ящиков и счетчиков ящиков (TH2816A/B)

■ Встроенный компаратор, 4 ящика и счетчика ящика (TH2817A)

■ Функция контроля уровня тестового сигнала

Функция блокировки ключей

▪ Интерфейс обработчика

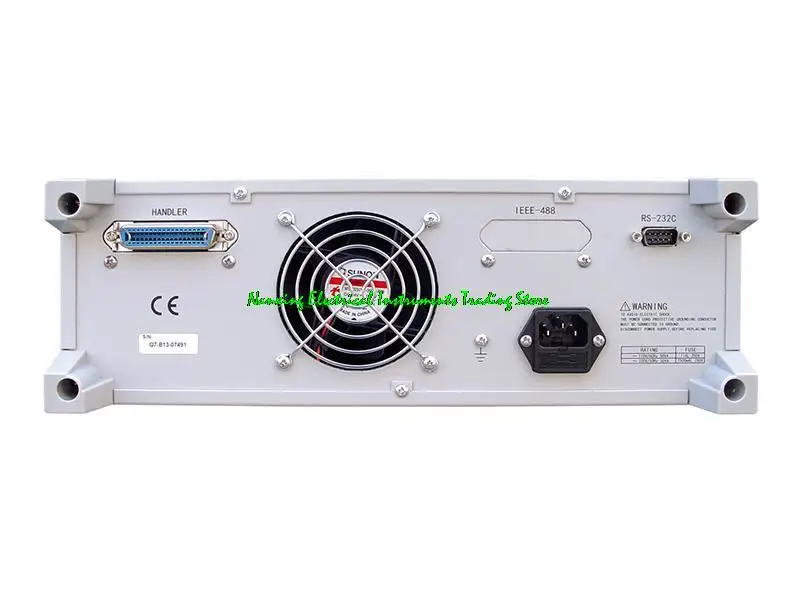

▪ RS-232C и дополнительные интерфейсы GPIB

▪ TH2816A/TH2816B/TH2817A-это новый точный LCR метр в сочетании с многолетним техническим опытом и новейшей технологией измерения инструментальной промышленности. С мощными функциями измерения, высокой производительностью и низкой стоимостью, TH2816A/TH2816B/TH2817A были одним из передовых в мире инструментов, и он предоставляет пользователям Супер ценное разрешение и опыт измерения. Может иметь разный метраж, обеспечивает стабильный 6 цифр разрешение, широкий диапазон воспроизводимых частот (50 Гц до 100 кГц удостоверения личности для TH2817A и 50 Гц до 200 кГц удостоверения личности для TH2816A), программируемый уровня сигнала (0,01 V до 2,0 V), до 30 МПС/Сек скорость измерения, 9 диапазонов измерения, 30 Ом или 100 Ом постоянное выходное сопротивление и дружественный интерфейс работы. TH2816A/TH2816B/ TH2817A используется для входящий контроль компонентов, контроль качества линии продукции и высокая точность лабораторного использования. Обработчик, GPIB, RS232C интерфейсы позволяют легко создавать автоматическую систему тестирования компонентов, общаться с компьютером и записывать результаты тестирования.

Модель

TH2817A

Функция измерения

Тестовый параметр

| Z |, C, L, X, B, R, G, D, Q, θ

Базовая точность

0.05%

Эквивалентная схема

Серии и параллельные

Математическая функция

Отклонение и процентное отклонение

Режим диапазона

Авто, удержание

Режим запуска

Внутренний, ручной, внешний и автобусный

Скорость измерения

Медленно: 1,5 изм/сек средней высоты: 10 изм/Сек скорость: 30 изм/сек

Функция коррекции

Открытая, короткая и нагрузочная коррекция

Измерительный терминал

5 терминалов

Средняя скорость

1-255, только TH2816A/TH2817A

Время задержки

0-60 сек, с шагом 1 мс

Список развертки

Список развертки для 4 частот, уровней сигнала и уровней смещения постоянного тока

Режим отображения

Прямой, ΔABS, Δ %, V/I( V/I монитор), номер ящика и счетчик ящика

Дисплей

240 × 64 точечно-матричный ЖК-дисплей дисплей, 6-значный цифровой разрешение

Тестовый сигнал

Частота сигнала

От 50 Гц до 100 кГц: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 200 Гц, 400 Гц, 500 Гц, 1 кГц, 2 кГц, 4 кГц, 5 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц, 16 точек

Выходное сопротивление

30 Ом, 100 Ом

Уровень тестирования

10mVrms до 2,0 Vrms, 10mV шагов

Θ (одновременное подключение двух)

-3,14159-3,14159

Δ %

-999.999% - 999.999%

Компаратор, память и интерфейс

Компаратор

Функция

Бункеры (BIN1-BIN3, из бункеров) и дополнительные AUX ящики

Память

Управление настройками памяти для магазина/отзыва

Интерфейс

RS-232C, обработчик, GPIB (опционально)

Диапазон измерения дисплея

| Z |, R,X

0.00001Ω - 99.9999MΩ

C

0.00001pF - 999.999mF

L

0.00001μH - 9.99999kH

G,B

0.00001μS-999,999 S

D

0,00001-9,99999

Q

0,00001-99999,9

Θ (град.)

-179,999 °-179,999 °
