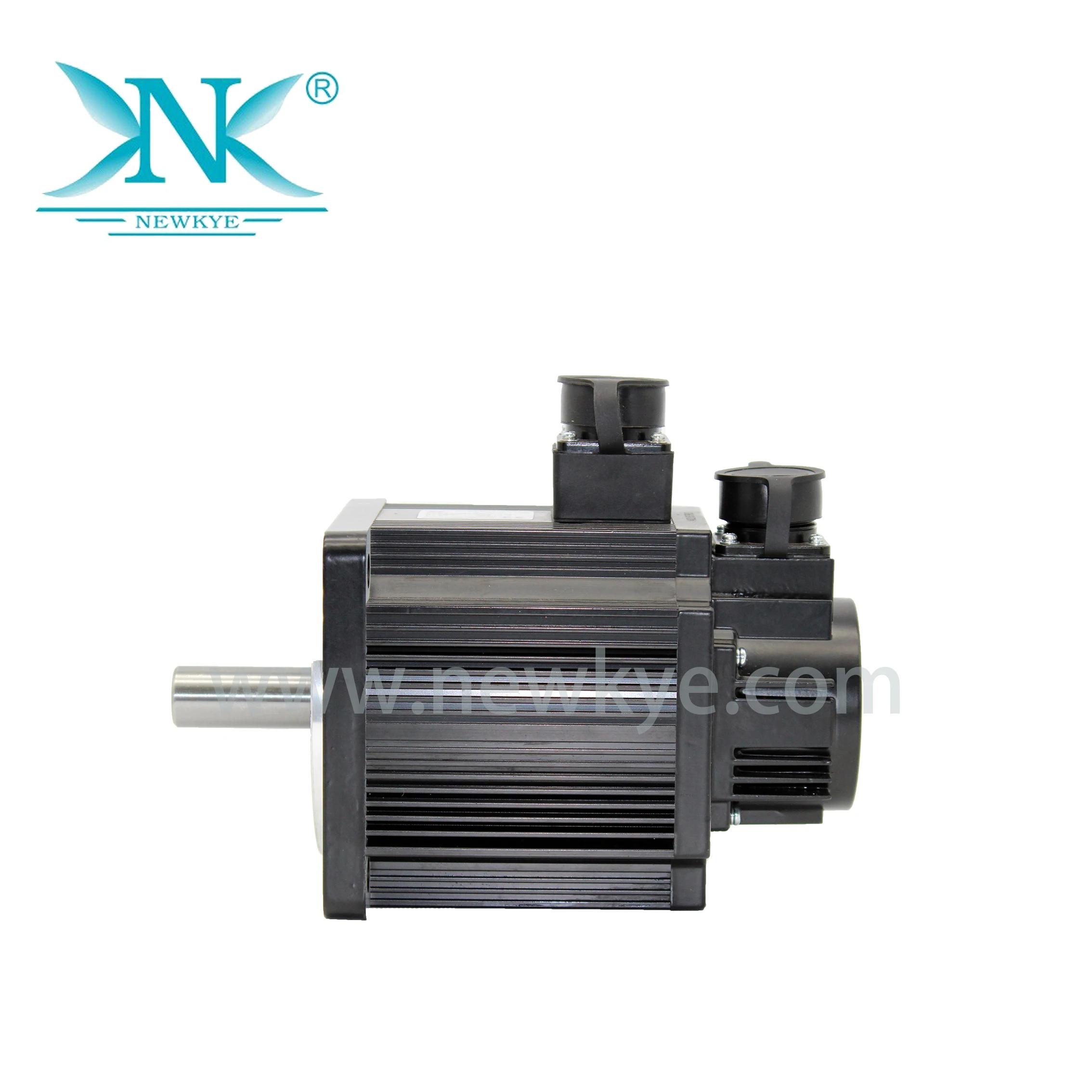

Комплект серводвигателя и SDI20 NEWKYE 2.0Kw 7.7N.m 2500 об/мин для автоматического

Комплект серводвигателя и SDI20 NEWKYE 2.0Kw 7.7N.m 2500 об/мин для автоматического

Примечание:

Для повышения скорости и эффективности, лучшего обслуживания покупателей, пожалуйста, укажите заявленную стоимость счета-фактуры, чтобы избежать ненужных проблем на таможне. Российский клиент, пожалуйста, сообщите нам ваше полное имя; Бразильские клиенты, пожалуйста, сообщите нам ваш CPF, в противном случае это повлияет на время доставки! Если у вас есть большая покупка, пожалуйста, свяжитесь с нами! Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами. whatsapp:+ 8613957666891, skype:live:alisa6891

Спасибо за сотрудничество.

Taizhou Newkye Electronics CO.,LTD

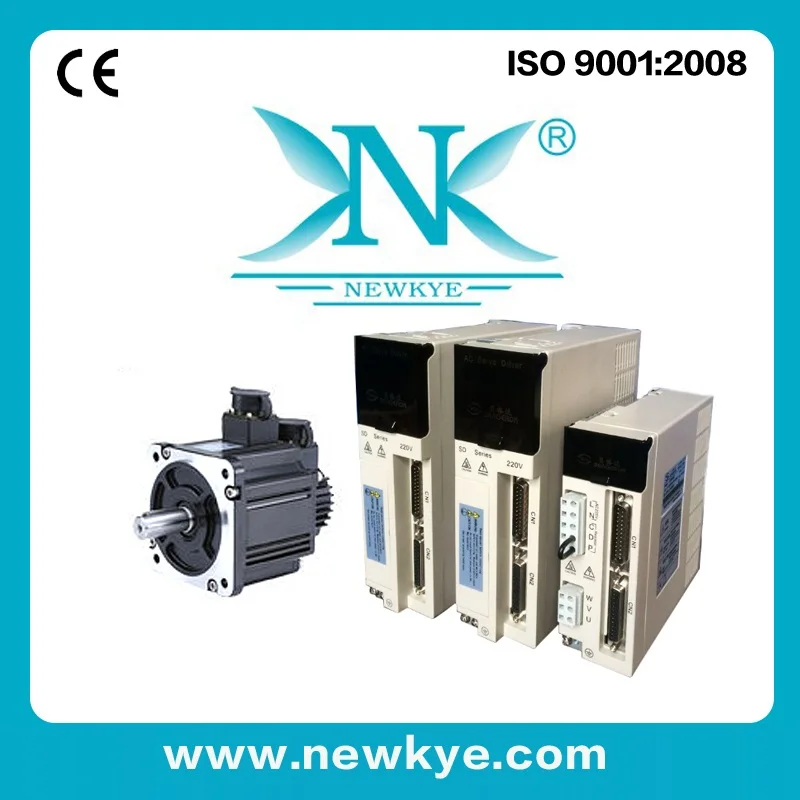

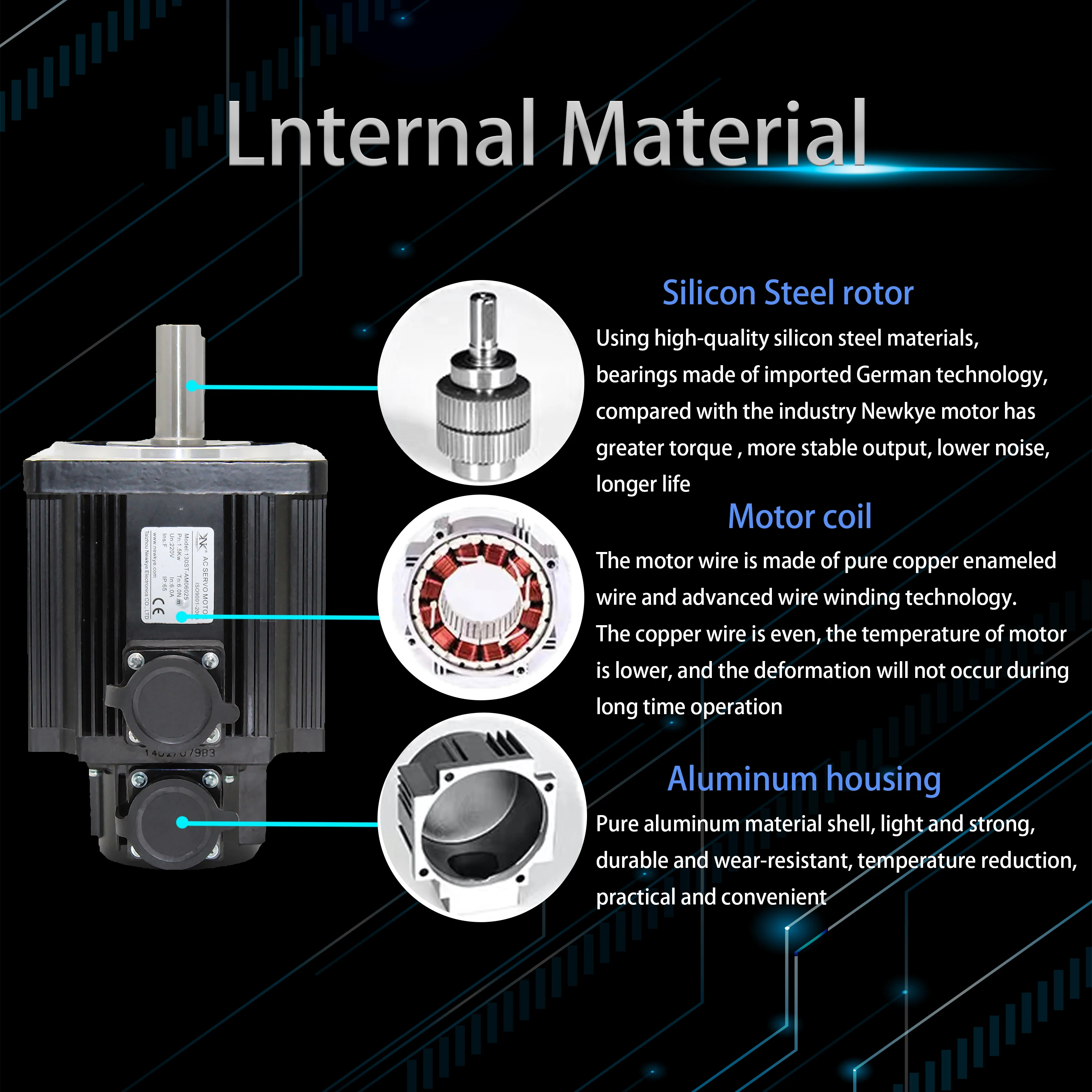

Посылка 2.0K0w 7.7N.m 2500 об/мин Серводвигатель и серводвигатель SDI20 для оборудования outomation

Размер оправы: 130 мм

Разъем для обмотки двигателя (4-контактная док-станция):

Намоточные провода

У

V

W

ПЭ

Номер гнезда

2

3

4

1

Отзывы гнездо элемента:

Штепсельная Вилка кодировщика(15 pin)

Сигнальные провода

5 В

GND

A +

B +

Z +

А-

Б-

Z-

ПЭ

Номер гнезда

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1

Фотоэлектрический кодер(15 pin)

Сигнальные провода

5 В

0 В

A +

B +

Z +

А-

Б-

Z-

U +

V +

W +

U-

V-

W-

ПЭ

Номер гнезда

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1

Абсолютное гнездо кодировщика(7 pin)

Сигнальные провода

GND

VB

SD-

0 В

SD +

+ 5 В

ПЭ

Номер гнезда

2

3

4

5

6

7

1

Название модели

Модель двигателя состоит из рамы, кода наименования продукта, кода параметров производительности и т. Д.

60 ST - IM H 013 30 Z1

(1) (2) (3) (4) (5) (6) (7)

(1): Размер оправы: 60 мм

(2): Синхронный Серводвигатель постоянного магнита переменного тока

(3): отзывы код элемента (IM представители фотоэлектрический кодировщик, PM представители провинции линейный кодировщик, AM представители абсолютного кодировщика)

(4): Рабочее напряжение драйвера адаптера (VAC):380 (пустые представители 220VAC)

(5): Номинальный крутящий момент: три-digit× 0.1N.m

(6): Номинальная скорость: два-digit× 100 об/мин

(7): с электромагнитным тормозом (Z2 представители постоянного магнита тормоза, пустые представители без тормоза.

Параметры серводвигателя серии 130

Характеристики:

Модель двигателя

130ST-IM04025

130ST-IM05025

130ST-IM06025

130ST-IM07725

Номинальная мощность (кВт)

1,0

1,3

1,5

2,0

Номинальное напряжение (В)

220

220

220

220

Номинальный ток (А)

4,0

5,0

6,0

7,5

Номинальная скорость (об/мин)

2500

2500

2500

2500

Номинальный крутящий момент (N.m)

4

5,0

6

7,7

Пиковый крутящий момент (N.m)

12

15

18

22

Постоянное напряжение

(V/1000r/min)

72

68

65

68

Коэффициент крутящего момента

(N.m/A)

1,0

1,0

1,0

1,03

Инерция ротора (кг. м2)

0,85 × 10-3

1,06 × 10-3

1,26 × 10-3

1,53 × 10-3

Сопротивление линии (Ω)

2,76

1,84

1,21

1,01

Линейный линейная индуктивность (mH)

6,42

4,9

3,87

2,94

Постоянное электрическое время (мс)

2,32

2,66

3,26

3,8

Вес (кг)

6,2

6,6

7,4

8,3

Номер линии кодировщика (PPR)

2500

Класс изоляции

Класс F

Класс безопасности

IP65

Защита окружающей среды

Температура:-20 ~ + 50 влажность:<90% (без конденсации)

Характеристики:

Модель двигателя

130ST-IM10010

130ST-IM10015

130ST-IM10025

130ST-IM15015

130ST-IM15025

Номинальная мощность (кВт)

1,0

1,5

2,6

2,3

3,8

Номинальное напряжение (В)

220

220

220

220

220

Номинальный ток (А)

4,5

6,0

10

9,5

13,5

Номинальная скорость (об/мин)

1000

1500

2500

1500

2500

Номинальный крутящий момент (N.m)

10

10

10

15

15

Пиковый крутящий момент (N.m)

20

25

25

30

30

Постоянное напряжение

(V/1000r/min)

140

103

70

114

67

Коэффициент крутящего момента

(N.m/A)

2,2

1,67

1,0

1,58

1,11

Инерция ротора (кг. м2)

1,94 × 10-3

1,94 × 10-3

1,94 × 10-3

2,77 × 10-3

2,77 × 10-3

Сопротивление линии (Ω)

2,7

1,5

0,73

1,1

0,49

Линейный линейная индуктивность (mH)

8,8

4,37

2,45

4,45

1,68

Постоянное электрическое время (мс)

3,26

2,91

3,36

4,05

3,43

Вес (кг)

10,2

10,2

9,8

12,6

11,7

Номер линии кодировщика (PPR)

2500

Класс изоляции

Класс F

Класс безопасности

IP65

Защита окружающей среды

Температура:-20 ~ + 50 влажность:<90% (без конденсации)

Примечание: если необходимы другие особые требования, пожалуйста, свяжитесь с нашим техническим отделом.

Меры предосторожности при установке:

1. Установите/демонтируйте до конца вала двигателя, Не ударяйте вал, чтобы предотвратить повреждение датчика на другой стороне вала двигателя.

2. Попытайтесь предотвратить вибрацию основания оси, чтобы предотвратить повреждение подшипника.

Размер установки: Единица = мм

Номинальный крутящий момент (N.m)

4 Н. М

5 Н. М

6 Н. М

7.7н. М

10н. М

15н. М

1000/1500 об/мин

2500 об/мин

1500 об/мин

2500 об/мин

Без размера тормоза (L)

166

171

179

192

213

209

241

231

С электромагнитным тормозом (L)

223

228

236

249

294

290

322

312

С постоянным магнитом размер тормоза (L)

236

241

249

262

283

279

311

301

Выше приведены стандартные размеры установки, они могут быть изменены в соответствии с требованиями заказчика.

Характеристики sd-накопителя:

Основные характеристики

Модель

SD * 08

SD * 13

SD * 20

SD * 50

Текущий рейтинг (A)

4,5

5,5

9,5

18,0

Входная мощность

Однофазный или трехфазный AC170 ~ 253V

50/60 Гц

Метод охлаждения

Естественное охлаждение

Метод управления

SVPWMcontrol

Кодировщик

Инкрементный

Внутренние Функции

Отображение и эксплуатация

Шесть семи сегментный светодиодный дисплей: четыре функциональных клавиши

Режим управления

Контроль положения/аналоговый контроль скорости напряжения/пробный бег скорости/пробный Пробный запуск

Функция торможения

Внутренняя установка

Функция защиты

Понижение напряжения, перенапряжение, избыточная нагрузка, избыточный ток, исключением кодера, торможение, ошибка положения и т. Д.

Режим контроля положения

Режим управления инструкциями

Внешний пульс

Режим контроля положения

Режим управления инструкциями

Внешний пульс

Импульсный вход внешней команды

Форма

Пульс + directiondipulse Ортогональный пульс

Максимальная частота

Дифференциальное движение: 500 кГц открытый коллектор: 200 кГц

Электронное Передаточное отношение

1-32767/1-32767

Инструкция гладкая

Время сглаживания постоянное 0-2 сек

Режим контроля скорости

Внешнее аналоговое напряжение

Диапазон напряжения

± 10 В

Входное сопротивление

10K

Диапазон контроля скорости

Коэффициент скорости: 1:5000

Скорость ярости изменения

Коэффициент колебания скорости:<± 0,03 (нагрузка 0-100%).<± 0,05 (мощность-15%-+ 10%)

Инструкция гладкая

1 мс-10000 мс (0r/min←→ 1000r/мин)

Частотная характеристика

300 Гц

Входной/выходной сигнал

Выход сигнала местоположения

Тип выхода

ABZ линейный привод выход/Z открытый коллектор выход

Коэффициент деления частоты

1/255/-1

Входной сигнал

4 фотоэлектрический изолированный вход

1)servo enable2) сигнал тревоги 3) счетчик отклонений сброс/скорость option1 4) команда импульса запрещена/Скорость вариант 2

Выходной сигнал

4 открытых коллектора

1) расположение/скорость достижения 2) Серводвигатель сигнала 3) выход сигнала Z 4) Выход тормоза

Температура использования

Эксплуатация: 0-55 градусов Хранение:-20-80 градусов
