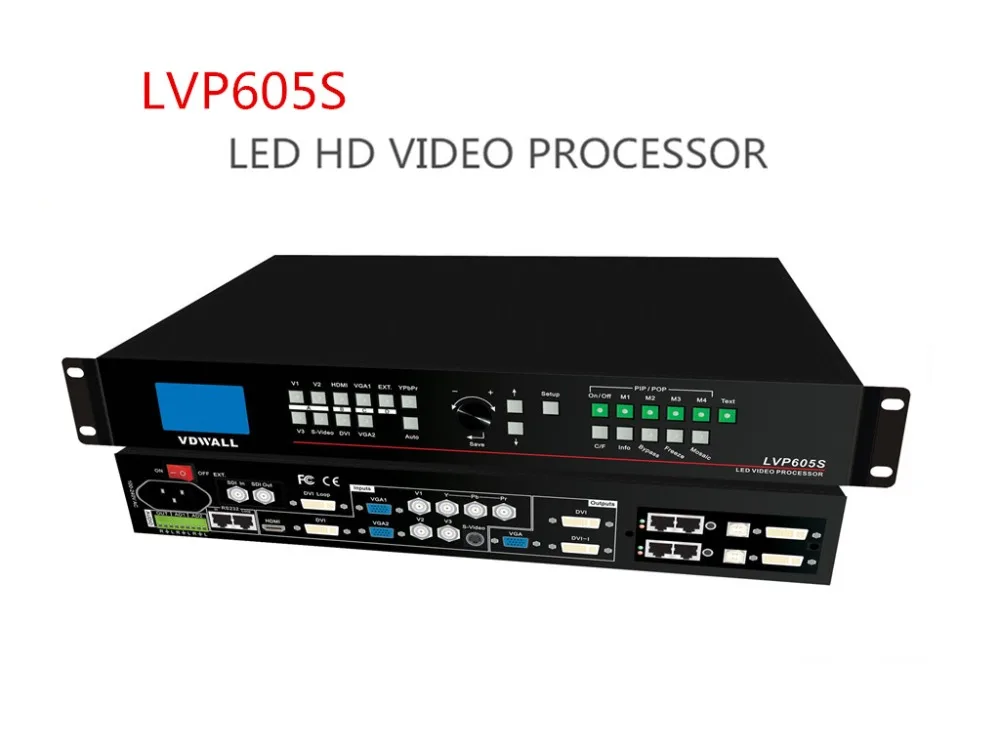

VDWALL LVP605S профессиональный светодиодный HD видео процессор, LVP605S светодиодный видео процессор

Примечание к модели

Модель

Расширенная модель

LVP605

Видео

LVP605S

SDI/HD-SDI/3G-SDI

LVP605D

VGA/DVI/HDMI

Особенности

1. 10 + Бит Faroudja® DCDI кино обработка
2.Новый Faroudja® Real color®
3.Усилитель видео Faroudja® TureLife™
4.Расширенный 4x4 пикселей алгоритм интерполяции масштабирования
5.HDMI 1.3a с HDCP, вход HD 1080 P
6.Вход SDI/HD-SDI/3G-SDI (1080 P)
7.10-бит обработки
8.Бесшовные переключение,Fade-in/Fade-out коммутацииИСмесьКоммутацииВ случайных входных сигналов
9.HD текста,Flash,ГрафикаИЛоготип наложения
10.4 пользовательские PIP/POP режимы отображения, Который можно переключить нажатием одной кнопки
11.Горячего функция, Дисплей будет стабильным и надежным
12.Функция картинка замораживания
13.Функция AIAO (Любая в любом случае) позволяет отображать любую захватывающую картинку в определенной области на экране
14.2304x1152 или 2560x816Выход для одной машины
15. Мульти-машина параллельно, Мульти-блок instal светодиодный в параллельном приводе бессросветодиодный светодиодная решетка
16.Easy setupИРегулировкаЧерез ручку и клавиши на панели. Полный дизайн RS232 команда
Для эксплуатации и настройки
17.Нажимные клавиши или ручку на фронтальной панели для непосредственно выберите 10-входной канал источник сигнала, в том числе:
3×CVBS 1 × DVI 1 × HDMI
2 × VGA 1 × YPbPr/YCbCr 1 × S-Video
1 × EXT. (Расширенная модель, может быть видео или SD I/HD-SDI/3G-SDI или VGA/DVI/HDMI)
18.2 канала можно настроить для подключения внешнего стерео аудио, плюс DVI, HDMI и SDI аудио,
Есть 5-канала аудио для синхронного выключателя
19.Встроенная возможность 2 светодиодных карт передачи светодиодныйОтправка карты приобретаются дополнительно)
20.24/7 Применение

Описание 1: выцветание/выцветание

Функция 2: PIP, POP, наложение текста

Технические характеристики

Входы

Nums/Тип

3×Composite
1 × S-Video
1×YPbPr
2×VGA (RGBHV)
1 × HDMI (1.3a с HDCP)
1 × DVI (HDMI)
1 × доб. (расширенный)

Видео системы

PAL/NTSC

Композитный видео
Сфера/импеданс

1 В (P_p)/75Ω

S-обзорная область видео/
Сопротивление

Y: 1,0 V(P_p)/75Ω 0,35 V(P_p)/75Ω

Формат VGA

ПК(VESA)

≤2048x1152 @ 60Hz

VGA Сфера/импеданс

R/G/B = 0,7 в(P_p)/75Ω

Формат DVI

SD/HD(CEA-861)

≤1920x1080 @ 60Hz

ПК(VESA)

≤2048x1152 @ 60Hz

Формат HDMI 1,3 (HDCP)

SD/HD(CEA-861)

≤1920x1080 @ 60Hz

ПК(VESA)

≤2048x1152 @ 60Hz

YPbPr формат

SD/HD(CEA-861)

≤1920x1080 @ 60Hz

YPbPr Сфера/импеданс

Y = 1,0 V(P_p)/75Ω
Pb = 0,35 V(P_p)/75Ω
Pr = 0,35 V(P_p)/75Ω

SDI формат

SDI-SMPTE 259M-C

576i @ 50 Гц

480i @ 60Hz

HD-SDI
3G-SDI формат

HDSDI-SMPTE 292 м
SMPTE 274 м/296 м
SMPTE 424 м/425 м

≤1920x1080 при 50 Гц/60 Гц

Аудио Сфера/импеданс

2.0Vp-p/10 KΩ

Вход разъемы

VGA: 15pin D_Sub (женский)
DVI: 24 + 1 DVI_D
YPbPr: BNC×3
Композитный:BNC
S-VIDEO:4pin mini DIN (женский)
SDI/HD-SDI/3G-SDI:BNC

Выходы

Nums/Тип

1 × VGA(RGBHV)
2×DVI

VGA/DVI формат

1024 × 768 при 60 Гц/75 Гц
1280 × 1024 @ 60 Гц/75 Гц
1600×1200 @ 60Hz
1920 × 1080 @ 50 Гц/60 Гц
1366×768 @ 60Hz
1440×900 @ 60Hz
2048×1152 @ 60Hz
2304x1152 @ 60Hz
2560x816 @ 60Hz

VGA Сфера/импеданс

R/G/B = 0,7 в(P_p)/75Ω

Выход разъемы

VGA OUT:15pin D_Sub (женский)
DVI OUT1:24 + 5 DVI_I
DVI OUT2:24 + 1 DVI_D

Прочие ожерелья и подвески

Управление

Панель/ручка/RS232

Мощность

100-240VAC 35 W 50/60Hz

Рабочая температура

5-40

Влажность

15-85%

Размеры(Посылка)

145 мм (высота) × 370мм (ширина) × 535мм (длина)

Вес(G.W.)

5,0 кг

Вес(N.W.)

3,2 кг

Применение

Большие приложения для отображения Венеры, такие как:Аренда производительности, Телевизионный вещательный центр, масштабная сцена и театр, встреча высокого класса, выставка и т. д.

Синхронный мультиблок параллельно

 Схема подключения:
