1 шт. 7,023 МГц Супер RM kit CW коротковолновый радиоприемопередатчик DIY kit

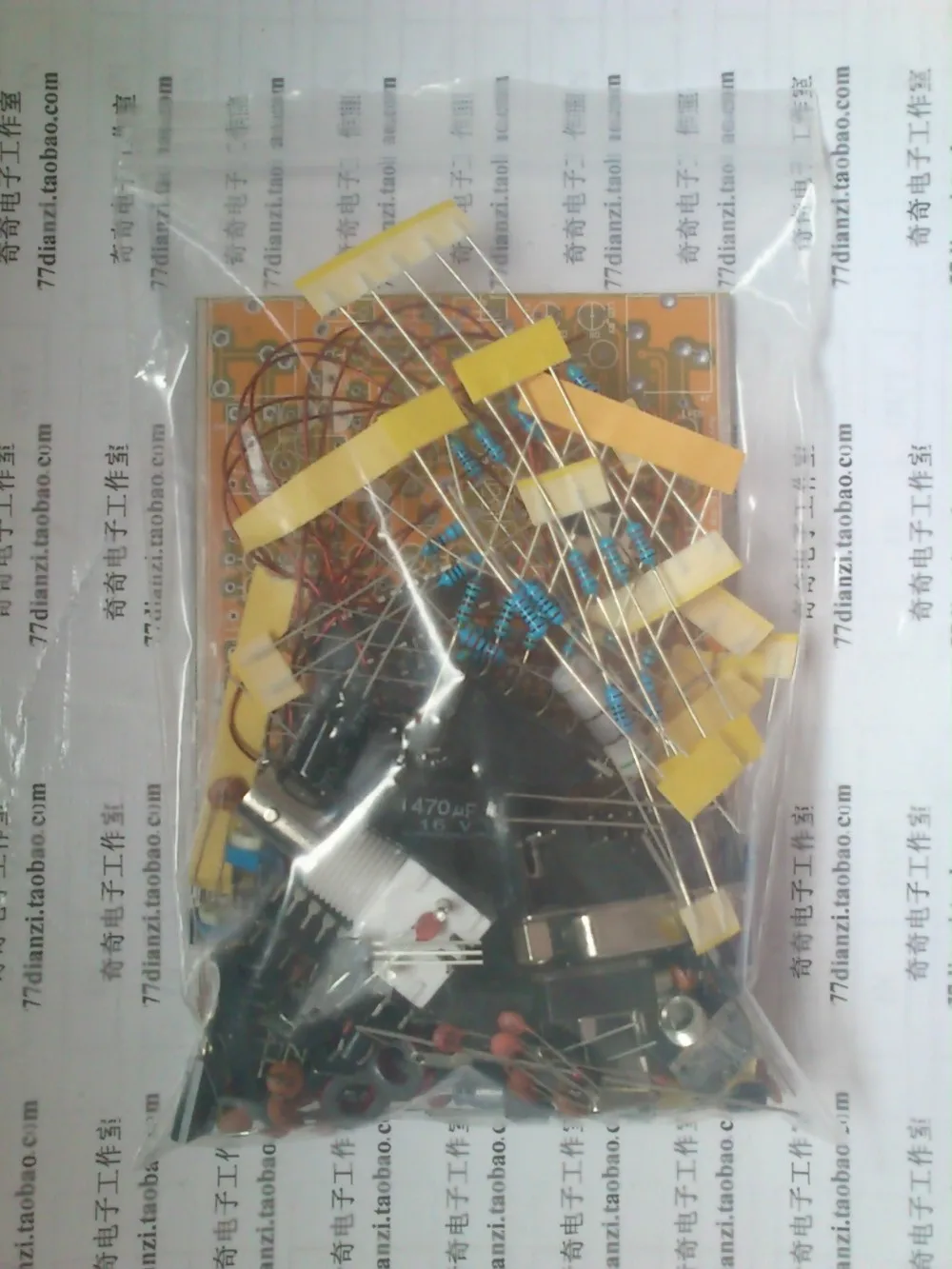

Примечание: Продукт представляет собой набор «сделай сам», который требует от покупателя сварки!

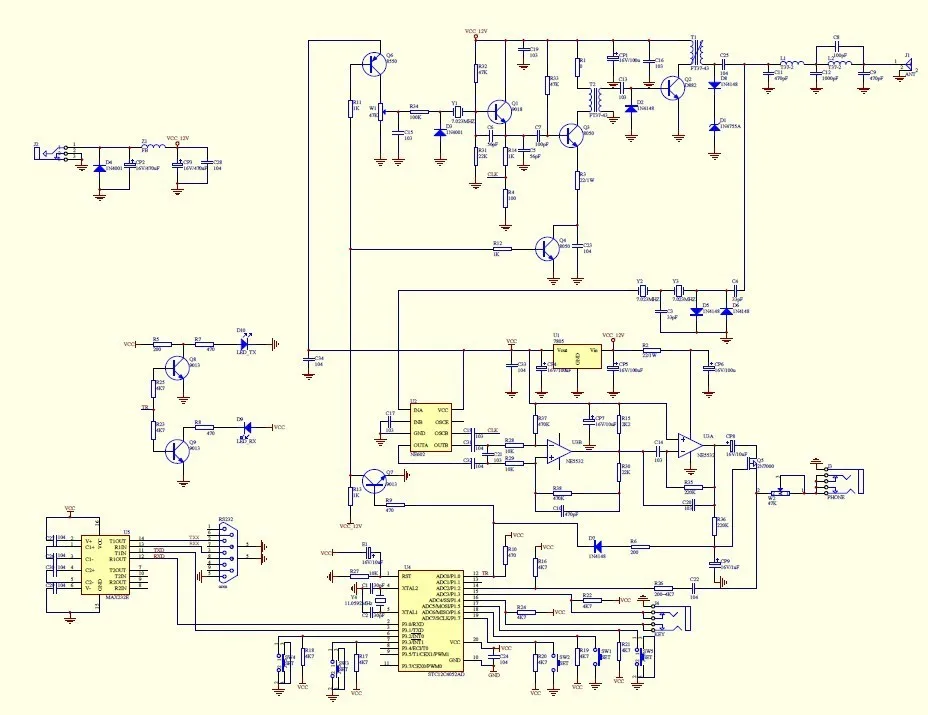

  Основной индекс Источник питания: 12-13,8 В (рекомендуется линейным регулятором питания) Антенна: 50 Ом, несимметричная Мощность передачи: /5 Вт 12 В (с использованием источника питания 12 В, долгое время Эмиссия будет немного уменьшена, используя выход D882) Частота: запуск естественной частоты: 7023 кГц; Получение частоты вибрации: около 7023-7026 кГц Рабочий режим: CW Схема принцип Приемная часть ядра-один NE602. В него входит сбалансированный миксер, антенна в сигнале после двух кристаллических фильтров в миксер, 9018 колебания цепи и отправки вибрационного сигнала, два сигнала через смешивание непосредственно к частоте сигнала SSB/CW для аудио, аудиовыход NE602 затем дал ne5532 активный фильтр низких частот и аудио Усиление, Таким образом, завершите весь процесс получения. Таким образом, использование прямого радиочастотного сигнала в аудиоприемник называется «DC receiver», значение DC-это прямое преобразование частоты. Цепь 2N7000 трубка с полевым эффектом, состоящая из немой цепи для запуска в приеме, закрыта, звуковой осциллятор также составляет stc12c4052 внутренний таймер производит боковой тон, К выходу наушников с поддержкой гарнитуры выполните отправку звука «didi blah». Передатчик использует 9018 осциллирующую цепь, затем 8050 буферный усилитель, 8050 как выход, отправка и получение цепи и управление переключением сигнала, и последний этап состоит из d882 усилителя класса C, высокочастотный сигнал после усиления на выходе 1:4 трансформатор соответствует после того, как LPF фильтр волна антенна.

Количество отгрузки: 1 шт.
