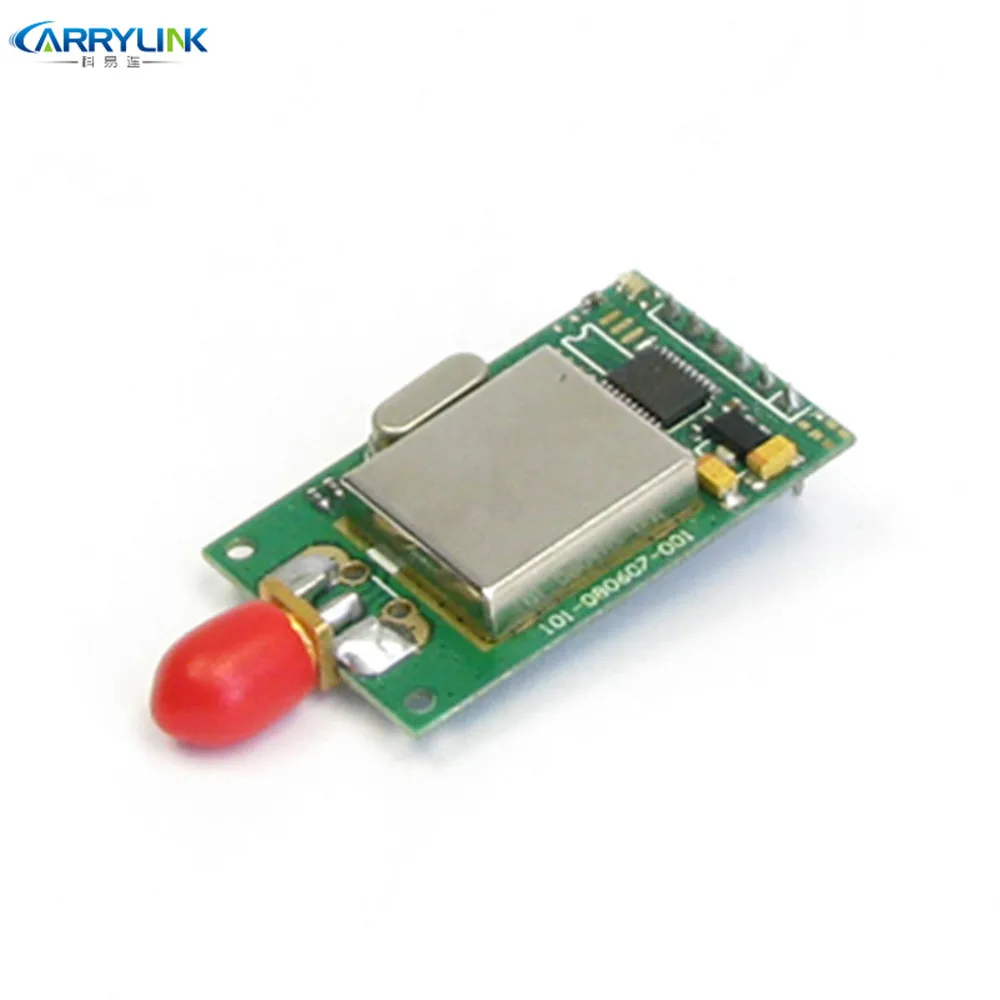

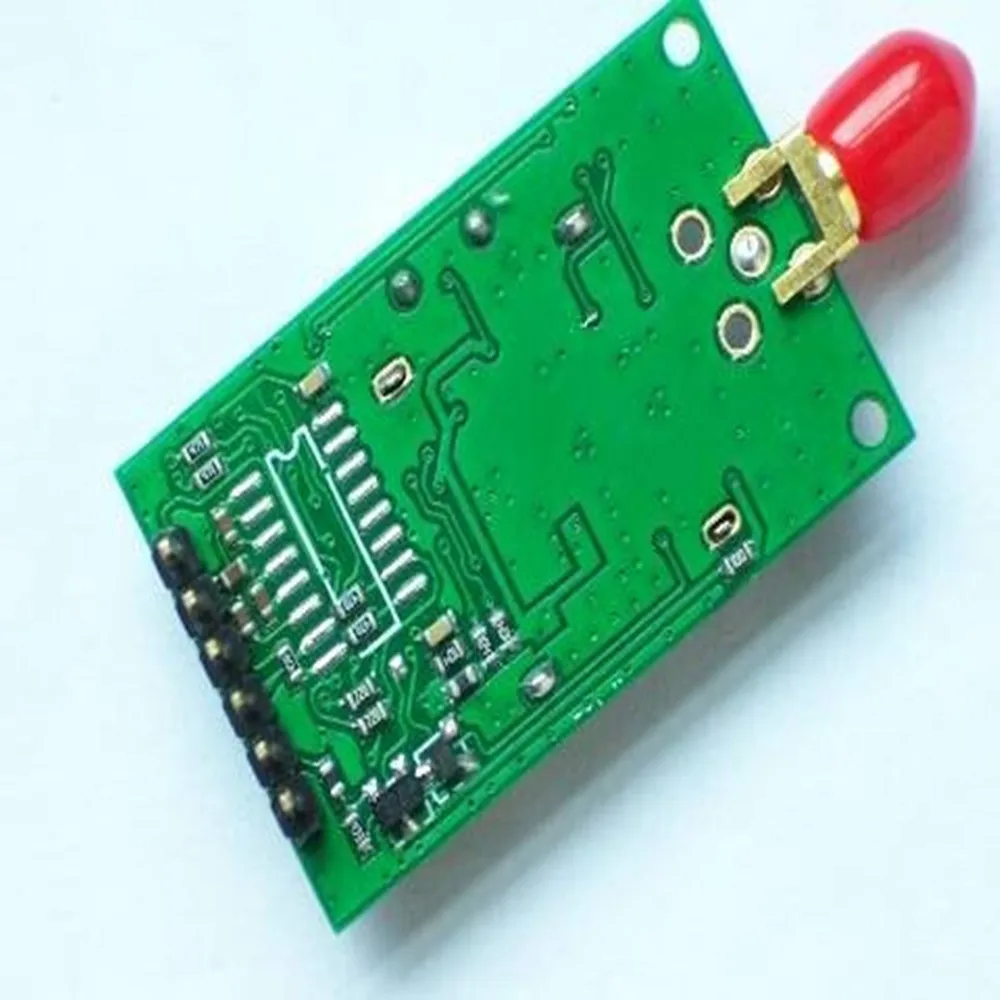

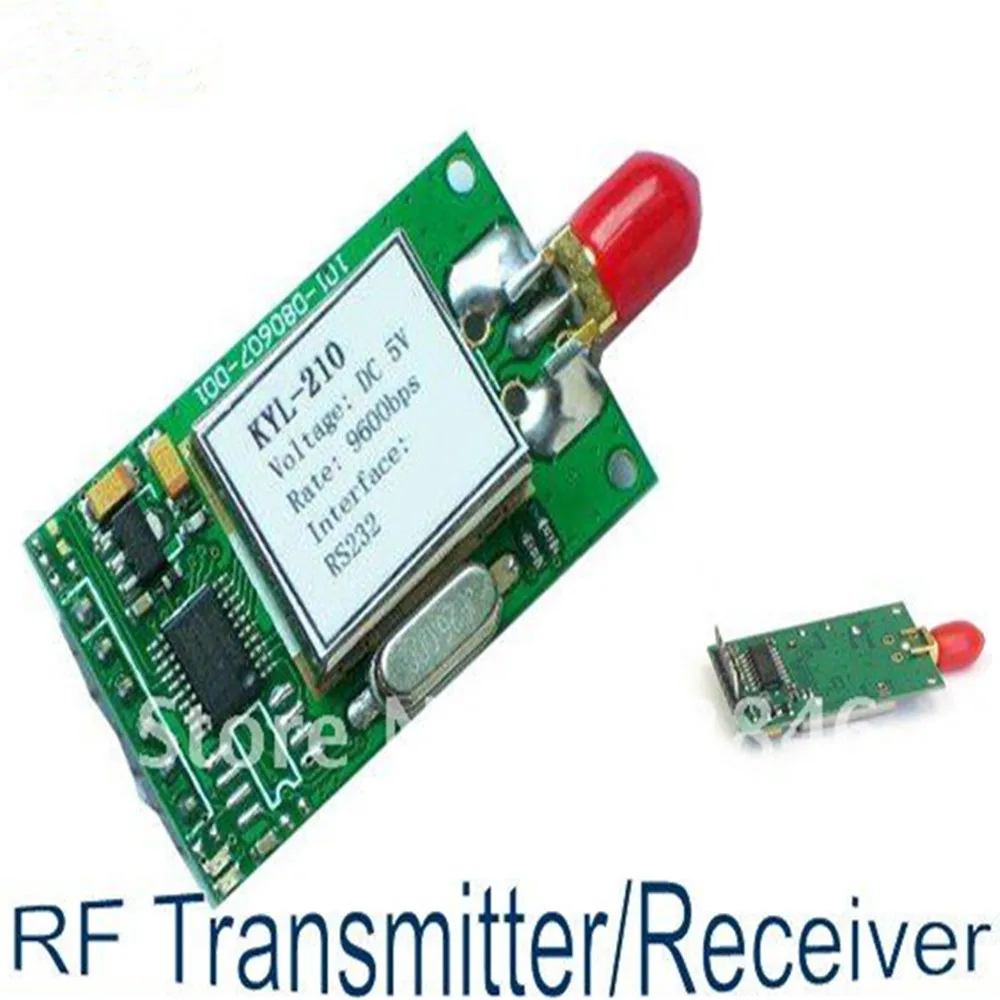

433 мГц rs232 rs485 ttl Беспроводной трансивер приемник модуль для коротких дистанциях

433 мГц rs232 rs485 ttl Беспроводной трансивер приемник модуль для коротких дистанциях

2ПК этих РЧ-модулей поможет вам делать беспроводную связь. Когда вы размещаете заказ, пожалуйста, помогите подтвердить приведенные ниже параметры, чтобы мы могли подготовить товары как можно скорее.

1)Таблица данных:

· Мощность RF: меньше или равна 50 МВт

· Рабочее напряжение: DC5. 5 В или 3,1 В

· Прием тока: менее 20мА

· Передающий ток: менее 40мА

· Ток сна: менее 20uA

· Частота переноски: 433 мГц, также может настроить 300-350 мГц, 390-460 мГц(Пожалуйста сообщите нам, какая частота вам нужна?)

· Связь подключается: RS-232/RS-485/USB/ttl selectable(Пожалуйста, дайте нам знать, какой интерфейс вам нужен?)

· Скорость передачи: 1200/2400/4800/9600/19200/38400/100 кбит/с(Пожалуйста, дайте нам знать, какой скорости airspeed вам нужно?)

· Радиус действия RF-of-sight: 200 м (BER = 10-5 @ 9600bps)

400 м (BER = 10-5 @ 1200bps)

Размер: 40x24x6 мм (без антенного порта)

2) как его использовать

1. по умолчанию 5 В блок питания

2. Определение PIN (6pin)

Контактный нет.

Название Pin

Описание

Уровень

Соединение с терминала

Примечания

1

GND

Заземление источника питания

2

VCC

Мощность питания постоянного тока

+ 3,3-5,5 В

3

RS232 TXD

Передача данных

RS232

RXD

Красные светодио дный вспышки при передаче

Ttl TXD

Приема данных

Ttl

RS485 A

RS485 A

-

4

RS232 RXD

Приема данных

RS232

TXD

Зеленые светодио дный вспышки при получении

Ttl RXD

Приема данных

Ttl

RS485 B

RS485 B

-

5

DGND

Цифровой заземления

NC

6

NC

Заводские испытания

NC

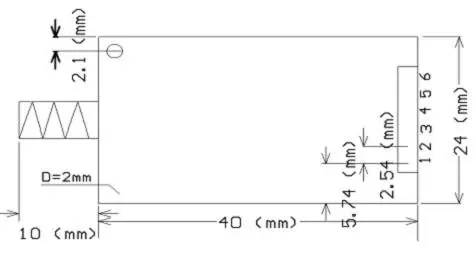

3. Размер установки:

4. Функция-Световой индикатор

А. Индикатор светодио дный Ода мигает красным за 0,5 s при включении питания.

В. Индикатор светодио дный Ода мигает красным, постоянно Передавая данные.

C. Индикатор светодио дный Ода мигает зеленым, постоянно получая данные.

D. светодиодный светодио дный индикатор остается темным, когда модуль находится в режиме сна.

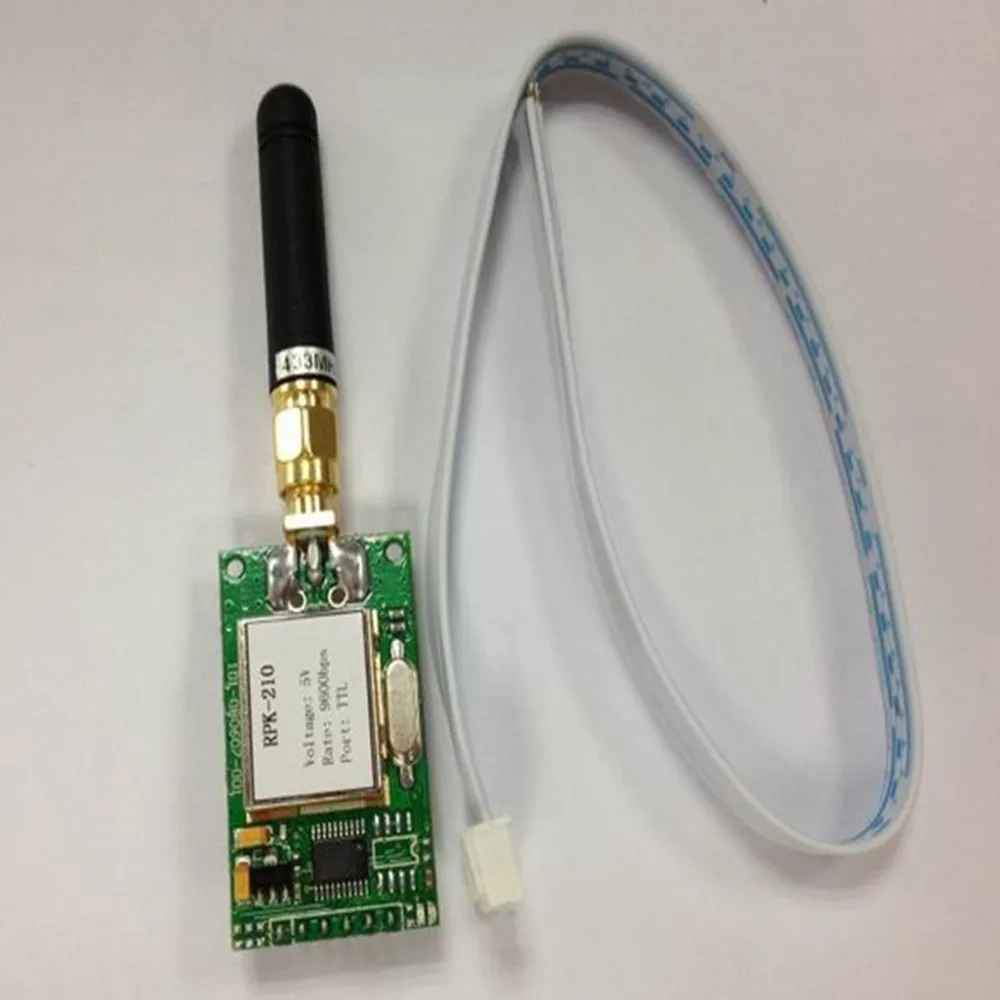

5. Стандартный блок:

1. модуль данных

2,6 pins плоским calbe

3. антенны

3) Применение:

· АМР (автоматический счетчик чтения)

· Беспроводная сигнализация и системы безопасности

· Автоматизация строительства, беспроводной контроль и система контроля доступа

· Беспроводная передача данных, автоматическая система сбора данных

· Беспроводной блюда заказа

· Беспроводной POS, КПК беспроводной умный терминал

· РЧ-Модем может использоваться для электронной автовокзала и интеллектуального трафика

· РЧ передатчик беспроводной электронный дисплей экран и очередь машины

· Беспроводная Телеметрия Зарядка для парковки, парковки

· Беспроводной модем автомобильного осмотра и четырехколесная ориентация

· Беспроводной датчик, промышленный беспроводной пульт дистанционного управления и кондиционер, пульт дистанционного управления

· Передача данных, используемых для железнодорожного, нефтяного поля, док-станции и армии

· Светодио дный-дисплей в скоростных и общественных местах

· Точка на многоточечную беспроводную сеть, беспроводной Система сбора данных на месте и автоматическая система сбора данных

4) Примечание:

Когда вы покупаете это радио в первый раз, было бы гораздо лучше купить программный кабель, это может сэкономить много времени для вас при использовании этого радио-модема.

Если вам нужен интерфейс rs232, пожалуйста, купите кабель rs232,

Кабель для программирования RS232 для модулей RS232

Если вам нужен интерфейс ttl, пожалуйста, купите кабель ttl,

Ttl кабель программирования для ttl модулей
