Набор аксессуаров Raspberry Pi для PI 3B/2B/B +/A + ARPI600 плата расширения Различные модули

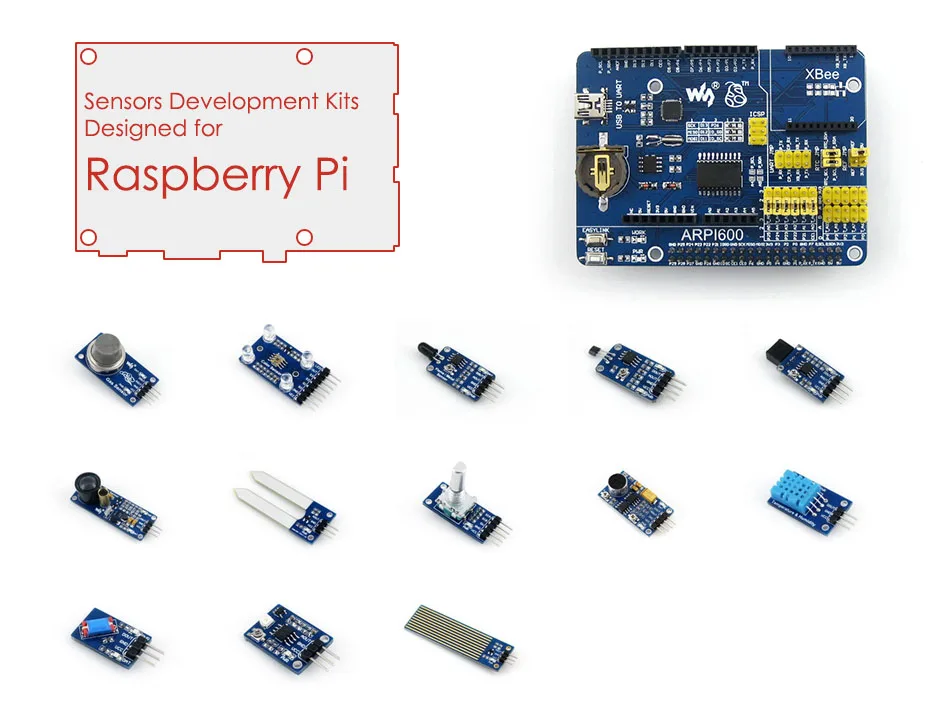

Набор аксессуаров (тип D) для Raspberry Pi, включая расширительную панель ARPI600, различные датчики, ПОДДЕРЖКА Arduino

Примечание: Raspberry Pi не входит в комплект.

Обзор

Пакет аксессуаров (тип D) для использования с Raspberry Pi. Он состоит из платы расширения ARPI600, различных датчиков и оснащен поддержкой подключения Arduino.

Поддерживаемый Pi Raspberry Pi 1 модель A + Raspberry Pi 1 Модель B + Raspberry Pi 2 Модель B raspberry pi 3 model b Характеристики ARPI600 Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Совместим с Arduino UNO, Leonardo, легко соединяется с различными экранами Arduino Разъем XBee для подключения различных модулей XBee Интерфейс датчика для подключения различных датчиков Встроенный USB для UART для отладки последовательного порта, также может быть настроен как адаптер XBee USB Бортовой ADC, 10 бит, 38 КСП, 11 каналов (6 каналов для интерфейса Arduino, 5 каналов для датчиков) Бортовой RTC Что на ARPI600

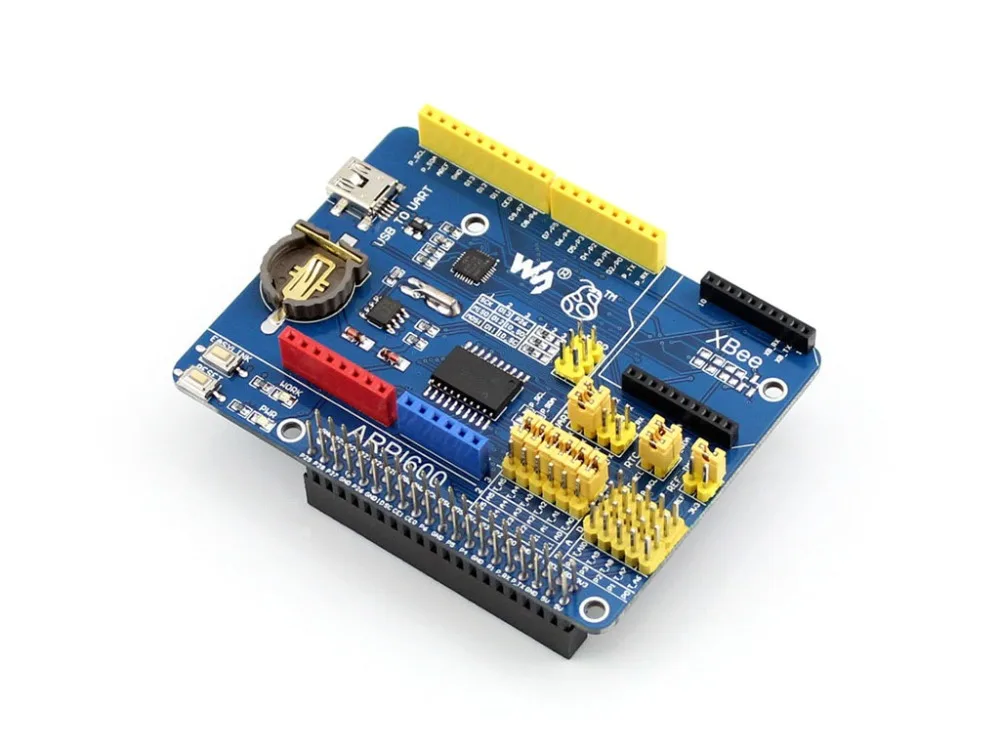

Разъем Arduino:Для подключения щитов Arduino Интерфейс ICSP:Arduino ICSP Разъем XBee:Для подключения модулей связи XBee Интерфейс датчика:Для подключения датчиков Raspberry Pi разъем:Для подключения Raspberry Pi USB для UART TLC1543:AD конвертер PCF8563:RTC CP2102 32,768 кГц кристалл:Для RTC Индикатор питания XBee state LED Кнопка сброса интерфейса XBee и Arduino Кнопка XBee EASYLINK Аккумулятор RTC держатель:Для аккумулятора CR1220 TLC1543 контрольная конфигурация напряжения перемычка Перемычка RTC Джемпер UART
При подключении P_RX и CP_TX, P_TX и CP_RX соответственно USB к UART подключается к последовательному порту Raspberry Pi При подключении XB_RX и CP_TX, XB_TX и CP_RX соответственно USB к UART подключается к последовательному порту XBee При подключении XB_RX и P_TX, XB_TX и P_RX соответственно Серийный порт Raspberry Pi подключается к последовательному порту XBee Джемпер для выбора Arduino AD
Короткий 2 и 3: Arduino A0-A5 как AD вход Короткий 1 и 2: Arduino A0-A5 в качестве цифрового управления Джемпер для выбора Arduino I2C
Короткий Джемпер: Arduino A4-A5 как I2C контроль (A4-A5 Arduino AD выбор джемпер должен быть открыт) Джемпер для выбора Arduino SPI
Короткий 1 и 2: Arduino D11-D13 как SPI control (по умолчанию) Короткий 2 и 3: Arduino D11-D13 в качестве цифрового управления ARPI600 фотографии
Подключение с Raspberry Pi
Подключение с GSM/GPRS экраном
Соединение с щитом управления двигателем и XBee
Подключение с Arduino IO расширительный щит и датчики Ресурсы для развития

Вики:
Www.wav eshare.com/wiki/ARPI600
Www.wav eshare.com/wiki/Sensors_Pack

Содержимое упаковки

Вес:0,216 кг



1. 2. 3. 4. 5 6 7 ARPI600X1 Набор датчиков× 1 Usb-разъем типа A для мини-кабеля типа B x 1 Набор винтов RPi (2 шт.) x 1 Карта Micro SD 16 Гб x1 Адаптер питания стандарта США 5В/3А micro x1 Считыватель карт Micro SD x 1(Бесплатно) Raspberry Pi руководство по выбору комплекта аксессуаров Содержимое упаковки Продукты Товар Описание ACCE. A ACCE. B ACCE. C ACCE. D ACCE. E ACCE. F ACCE. G ACCE. & Alpha; ACCE. & Alpha; 2 Карта Micro SD 16 Гб Sd-карта Miro 16 ГБ, класс 10 И radic; И radic; И radic; И radic; И radic; И radic; И radic; И radic; Адаптер питания 5 V 3A Обеспечивает питание 5 В 3 А, разъем micro USB И radic; И radic; И radic; И radic; И radic; И radic; И radic; И radic; Pioneer600 Плата расширения, обеспечивает расширительные интерфейсы и встроенные компоненты И radic; DS18B20 Датчик температуры И radic; Инфракрасный пульт дистанционного управления ИК-контроль И radic; И radic; И radic; Usb-камера 0307 Usb-камера И radic; Мини беспроводная клавиатура Мини беспроводная клавиатура с тачпадом И radic; Конвертер HDMI-VGA Для работы с мониторами VGA И radic; ARPI600 Raspberry Pi для Arduino И radic; Набор датчиков Различные датчики в одной упаковке И radic; 5-дюймовый HDMI LCD (B) 5-дюймовый сенсорный ЖК-экран с интерфейсом HDMI И radic; Двухцветный чехол для 5-дюймового ЖК-дисплея типа B Чехол и держатель И radic; 7-дюймовый HDMI LCD (C) 7-дюймовый HDMI интерфейс сенсорный ЖК-экран, высокое разрешение И radic; Двухцветный чехол для 7-дюймового ЖК-дисплея Чехол и держатель И radic; Игровая шапка Делает Pi классической игровой консолью И radic; Камера RPi (B) Raspberry Pi камера, регулируемый фокус И radic; И radic; AlphaBot Роботизированная платформа (Отслеживание линии, предотвращение препятствий, измерение скорости) И radic; AlphaBot2-Pi Плата адаптера для подключения Raspberry Pi И radic; AlphaBot2-Base Драйвер двигателя, интегрирует датчики для предотвращения препятствий, отслеживания линии и т. д. И radic; Сервопривод SG90 Сервопривод и 2DOF головка сковороды И radic; И radic; DVK512 Плата расширения, обеспечивает расширительные интерфейсы и встроенные компоненты И radic; 3,5-дюймовый RPi LCD (A) 3,5-дюймовый сенсорный ЖК-экран И radic; PCF8591 AD DA плата 8-битный AD/DA модуль И radic; L3G4200D плата Датчик углового тарифа И radic; LSM303DLHC плата Электронный компас И radic; Смешанная доска Зуммер, джойстик, инфракрасный приемник, датчик температуры И radic; Конвертер логического уровня 8ch трансивер с логическим уровнем шины И radic;

Raspberry Pi не входит в комплект аксессуаров, если у вас нет одного в руке, пожалуйста, рассмотрите Комплект «все в одном».

Raspberry Pi 3 Model B:Упаковка в, Упаковка C, Упаковка D, Упаковка E, Упаковка F, Упаковка α, Упаковка ≤2 Raspberry Pi 3 Model B +:Упаковка в, Упаковка C, Упаковка D, Упаковка E, Упаковка F, Упаковка G, Упаковка α, Упаковка ≤2
