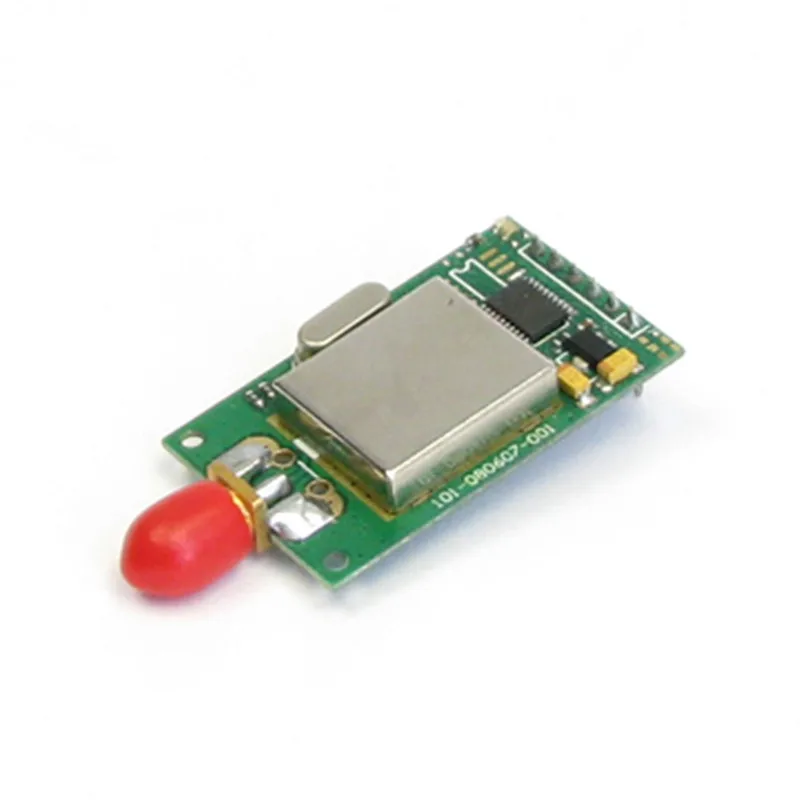

2 шт. низкая стоимость 433 Модуль РФ мГц 8 канальный RS232/RS485/ttl Интерфейс для коротких

2 шт. низкая стоимость 433 Модуль РФ мГц 8 канальный RS232/RS485/ttl Интерфейс для коротких

2 шт. этих радиочастотных модулей помогут вам осуществлять беспроводную связь. Когда вы размещаете заказ, пожалуйста, помогите подтвердить параметры ниже, чтобы мы могли подготовить товары как можно скорее.

1)Таблица данных:

· Мощность RF: меньше или равно 50 МВт

· Рабочее напряжение: DC5. 5 В или 3,1 В

· Ток приема: менее 20 мА

· Ток передачи: менее 40 мА

· Ток сна: менее 20uA

· Частота несущей: 433 мГц, также можно настроить от 300 мГц 350, от 390 мГц 460(Пожалуйста, сообщите нам, какая частота вам нужна?)

· Связь подключается: RS-232/RS-485/USB/ttl выбирается(Пожалуйста, сообщите нам, какой интерфейс вам нужен?)

· Скорость передачи данных: 1200/2400/4800/9600/100/38400/19200 кбит/с(Пожалуйста, сообщите нам, какая скорость полета вам нужна?)

· Радиус действия RF: 200 м (BER = 10-5 @ 9600bps)

400 м (BER = 10-5 @ 1200bps)

Размер: 40 х 24 х 6 мм (без антенного порта)

2) как его использовать

1. Источник питания по умолчанию 5 В

2. Определение контакта (6 контактов)

Контактный нет.

Название Pin

Описание

Уровень

Соединение с терминала

Примечания

1

GND

Заземление источника питания

2

VCC

Мощность питания постоянного тока

+ 3,3-5,5 В

3

RS232 TXD

Передача данных

RS232

RXD

Светодио дный красные светодиодные вспышки при передаче

Ttl TXD

Приема данных

Ttl

RS485 A

RS485 A

-

4

RS232 RXD

Приема данных

RS232

TXD

Зеленые светодио дный светодиодные вспышки при получении

Ttl RXD

Приема данных

Ttl

RS485 B

RS485 B

-

5

DGND

Цифровой заземления

NC

6

NC

Заводские испытания

NC

3. Размер установки:

4. Функция-Световой индикатор

Светодио дный индикатор мигает красным на 0,5 s при включении питания.

Светодио дный индикатор мигает красным постоянно при передаче данных.

Светодио дный индикатор мигает зеленым постоянно при получении данных.

Светодио дный индикатор сохраняет темно, когда модуль находится в режиме сна.

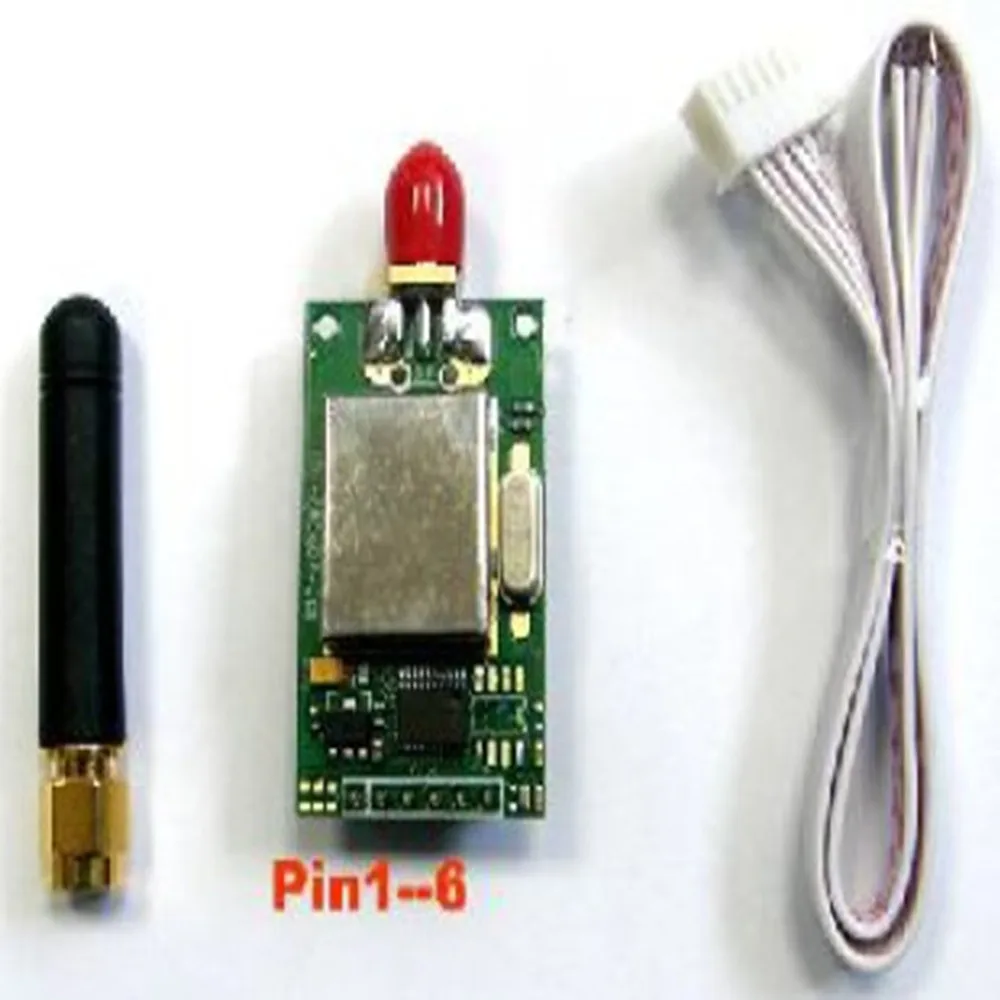

5. Стандартный блок:

1. модуль данных

2,6 pins плоским calbe

3. антенны

3) Применение:

· AMR (автоматическое считывание счетчика)

· Беспроводная сигнализация и системы безопасности

· Автоматизация зданий, беспроводной мониторинг и система контроля доступа

· Беспроводная передача данных, автоматическая система сбора данных

· Беспроводной блюда заказа

· Беспроводной POS, КПК беспроводной умный терминал

· RF Модем может использоваться для электронной автобусной станции и умный трафик

· Радиочастотный передатчик беспроводной электронный экран дисплея и машина для очереди

· Беспроводная телеметрическая Зарядка для парковки, парковки

· Беспроводной модем автомобильный осмотр и четырехколесная ориентация

· Беспроводной датчик промышленный беспроводной пульт дистанционного управления и кондиционер пульт дистанционного управления

· Передача данных используется для железной дороги, нефтяного поля, док и армии

Светодио дный светодиодный дисплей в направлениях и общественных местах

· Точка в многоточечную беспроводную сеть, беспроводная шина на месте и автоматическая система сбора данных

4) Примечание:

Когда вы покупаете это радио в первый раз, было бы гораздо лучше купить программный кабель, он может сэкономить много времени для вас при использовании этого радио-модема.

Если вам нужен интерфейс rs232, пожалуйста, купите программный кабель rs232,

RS232 Кабель для программирования для RS232 модули

Если вам нужен интерфейс ttl, пожалуйста, купите кабель программы ttl,

Кабель для передачи ttl для модулей ttl
