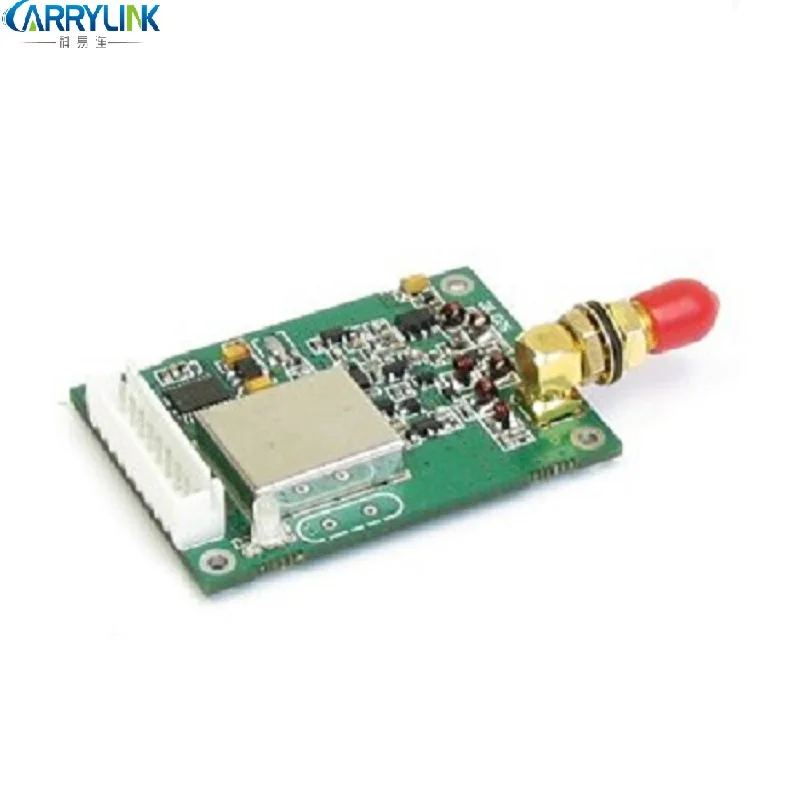

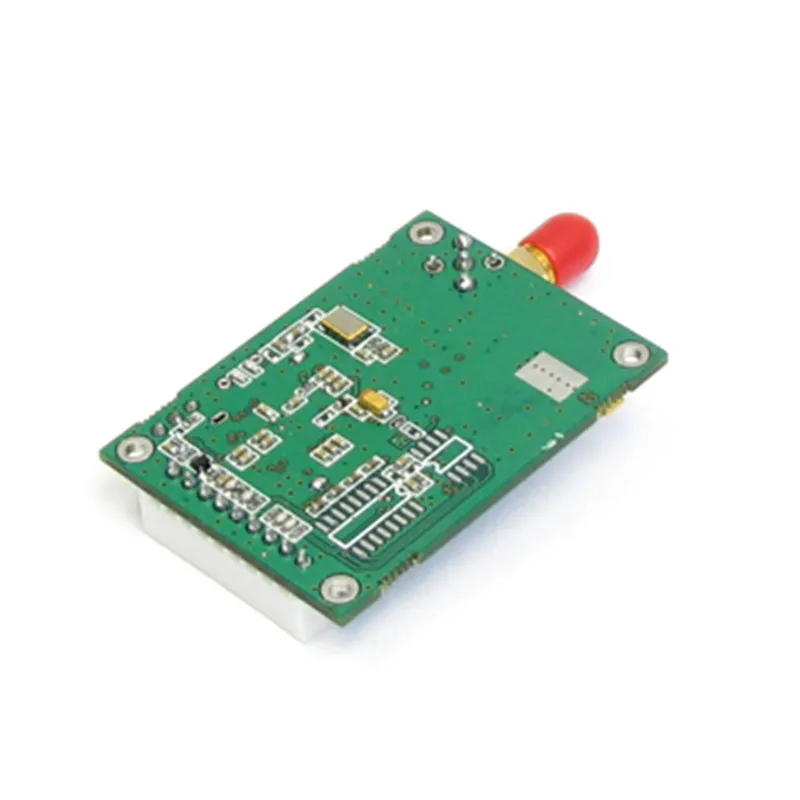

2-3 км беспроводной rs485 данных РФ модуль 915 868 мГц 400 мГц-470 ptz передатчик ttl rs232 кабель

2-3 км беспроводной rs485 данных РФ модуль 915 868 мГц 400 мГц-470 ptz передатчик ttl rs232 кабель

2 шт. этих радиочастотных модулей помогут вам осуществлять беспроводную связь. Когда вы размещаете заказ, пожалуйста, помогите подтвердить параметры ниже, чтобы мы могли подготовить товары как можно скорее.

RF модули вместо RS232 или RS485 кабель сделать беспроводную связь, когда это трудно работать кабелей. RS232, RS485, ttl и интерфейс USB доступны для этого товары.

1) лист данных:

Выходная мощность: DC 5 В (настройка)

Мощность RF: 500 мВт (по индивидуальному заказу 500 МВт ~ 1 Вт)

Эффективная частота RF: 9600/4800/2400/1200/19, 200bps

Скорость передачи данных интерфейса: 9600/4800/2400/1200/19200bps опционально(Пожалуйста, сообщите нам, какая скорость данных вам нужна?)

Диапазон частот: 433 мГц, 450 мГц, 470 мГц, 868 мГц, 915 мГц(Пожалуйста, сообщите нам, какая частота вам нужна?)

При частоте 868 мГц выходная мощность составляет 330 МВт;

При частоте 915 мГц выходная мощность составляет 280 МВт.

Интерфейс: стандартный RS-232/RS-485/ttl(Пожалуйста, сообщите нам, какой интерфейс вам нужен)

Режим связи: полудуплексный

Предлагая прозрачный интерфейс данных, он подходит для любых стандартных или нестандартных протоколов пользователя

Канал: 8 (по умолчанию), 16/32 (по индивидуальному заказу)

Ток приема: менее 28ма (подключение ttl)

Получение чувствительности:-123dBm @ 1, 200bps);-118dBm @ 9, 600bps)

Ток передачи: менее 400 мА

Ток сна: менее 20uA

Радиус действия RF: 2 км (BER = 10-5 @ 9, 600bps);

3 км (BER = 10-5 @ 1, 200bps)

Размер: 53x38x10 мм (без антенного порта)

2) Определение контакта:

Контактный нет.

Имя сигнала

Функция

Уровень

Соединение с терминала

Примечания

1

GND

Заземление источника питания

Дорожный

2

Vcc

Мощность питания постоянного тока

5 В

3

RxD/ttl

Приема данных

Ttl

TxD

4

TxD/ttl

Передача данных

Ttl

RxD

5

SGND

Сигнала

6

(TXD)

A из RS-485 (TxD из RS-232)

(RxD)

7

B (RXD)

B из RS-485 (RxD из RS-232)

B (TxD)

8

Сна

Контроль сна

Сна сигнала

Низкий уровень действует

9

Тест

Заводские испытания

3) Размер установки:

4) функция-световой индикатор

Светодио дный индикатор становится красным для 0,5 s при включении питания.

Светодио дный индикатор постоянно становится зеленым при получении данных из воздуха.

Светодио дный индикатор сохраняет темно, когда модуль находится в режиме сна.

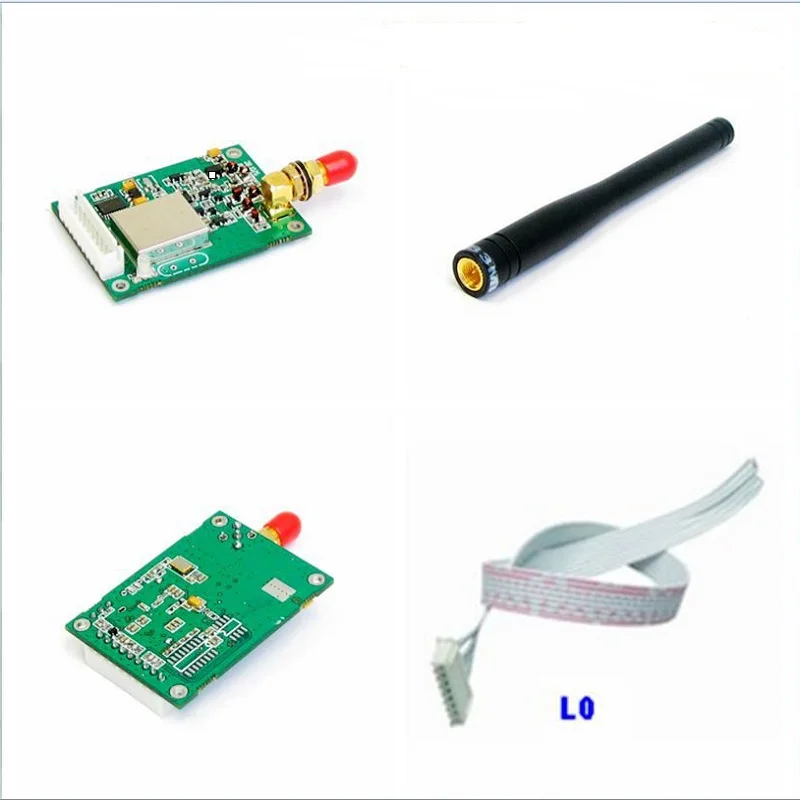

5) Стандартный блок:

1. модули

2.9PIn плоский кабель

3. antenans

6) Применение:

* AMR автоматическое считывание счетчика

* Беспроводная сигнализация и системы безопасности

* Автоматизация зданий, безопасность, беспроводной мониторинг и управление комнатным оборудованием, система контроля доступа;

* Беспроводная передача данных, автоматическая система сбора данных;

* Радио-Модем может использоваться для спортивных тренировок и соревнований;

* Заказ беспроводных блюд;

* Беспроводной POS, PDA беспроводной умный терминал;

* РЧ-Модем может использоваться для электронной автобусной станции и умного движения;

* Радиочастотный передатчик беспроводной электронный дисплей экрана и очереди машины;

* Беспроводная Телеметрия Зарядка для парковки, парковки;

* Беспроводной модем автомобильный осмотр и четырехколесная ориентация;

* Беспроводной датчик промышленный беспроводной пульт дистанционного управления и пульт дистанционного управления кондиционером;

* Передача данных используется для железной дороги, нефтяного поля, док и армии.

Светодио дный светодиодный дисплей в thruway и общественных местах

* Точка в многоточечную беспроводную сеть, беспроводную шину на месте и автоматическую систему сбора данных;

7) Примечание:

Когда вы покупаете это радио в первый раз, было бы гораздо лучше купить программный кабель, он может сэкономить много времени для вас при использовании этого радио-модема.

Если вам нужен интерфейс rs232, пожалуйста, купите программный кабель rs232,

Программный кабель RS232 для модулей rs232

Если вам нужен интерфейс ttl, пожалуйста, купите кабель программы ttl

Кабель для передачи ttl для модулей ttl
