СЭМ и AVR Atmel Atmel-ЛЕД Программист Оригинальный USB Отладчик Эмулятор Поддерживает JTAG

пин-выхода: ARM Cortex Отладки Разъем (10-контактный) и AVR JTAG разъем
версия: Отлично поддерживает Atmel Studio 6.2 или более поздней версии
поддержка программирования ШЕСТИГРАННЫЕ файлы:, генерируемых ICCAVR, CVAVR, РАУНД, и т. д.
Название модели: Atmel-ЛЕД
место Происхождения: Китай

оригинал Atmel SAM и AVR Программист USB Atmel-ICE Отладчик Эмулятор Поддерживает JTAG, SWD, PDI, TPI, aWire, SPI, debugWIRE

мощным средством для отладки и программирования Atmel SAM и AVR микроконтроллеровобзор

Atmel-ICE является мощным инструментом развития для отладки и программирования Atmel ARM Cortex-M основе Atmel SAM и AVR микроконтроллеров с на-чипе отладки возможности.

основные Характеристикиподдержка JTAG, SWD, PDI, TPI, aWire, SPI и debugWIRE интерфейсовполный источник-уровень отладки в Atmel Studioподдерживает все встроенные аппаратные точки останова в целевой микроконтроллер (количество зависит от модуля ОКР в цель)до 128 точек останова1.62 до 5.5 В цель операциипитание от порта USBобеспечивает как ARM Cortex Отладки Разъем (10-контактный) pin-out и AVR JTAG разъем pin-outподдержка Программного Обеспеченияотлично поддерживает Atmel Studio 6.2 или более поздней версиинепосредственно поддерживает ICC8AVR или более поздней версииподдерживает программирование С ШЕСТИГРАННОЙ файлов, генерируемых ICCAVR, CVAVR, РАУНД, и т. д.поддерживаемые Устройствапрограммирования и отладки на кристалле всех 32-разрядных Микроконтроллеров Atmel AVR с обеих JTAG и aWire интерфейсыпрограммирования и отладки на кристалле всех Atmel AVR XMEGA устройства семьи с обеих 2-проводной JTAG и PDI интерфейсыJTAG и SPI программирования и отладки всех Atmel AVR 8-битных Микроконтроллеров с ОКР поддержка по обе JTAG или debugWIRE интерфейсыпрограммирования и отладки всех Микроконтроллеров Atmel SAM ARM Cortex-M основе обеих SWD и JTAG интерфейсовпрограммирования все Atmel 8-битных Микроконтроллеров tinyAVR с поддержкой TPI интерфейс

для более подробной информации, пожалуйста, посетите atmel.com/tools/atatmel-ice.aspx?tab=devices

технические характеристикиинтерфейс напряжение1.62 В ~ 5.5 ВJTAG часы32 кГц ~ 7.5 МГцPDI часы32 кГц ~ 7.5 МГцdebugWIRE скорость передачи данных4 кбит/с ~ 0.5 Мбит/сaWire скорость передачи данных7.5 кбит/с ~ 7 Мбит/сSPI часы8 кГц ~ 5 МГцSWD часы32 кГц ~ 2 МГцинтерфейс ПКUSB 2.0 high speedфотографиифизические Интерфейсы

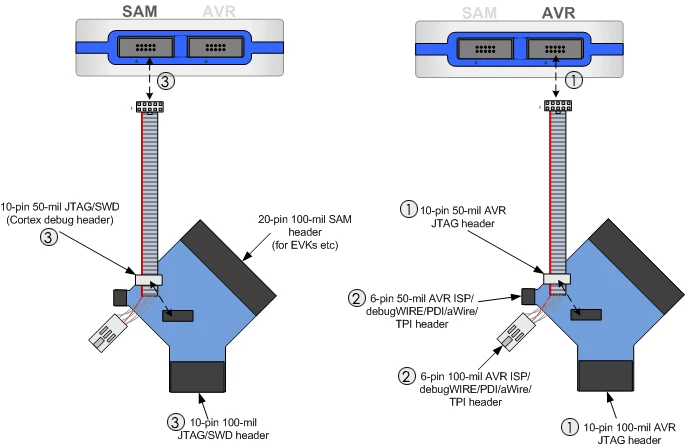

Atmel-ЛЕД Варианты Подключения

примечание: При подключении плата адаптера для цели, пожалуйста, обратите внимание на Pin 1 (указаны белое пятно или площадь припоя площадку).

1.AVR JTAG 10-контактный заголовка

2.AVR ISP 6-контактный/debugWIRE/PDI/aWire/TPI заголовка

SPI/debugWIRE
PDI
aWire
TPI

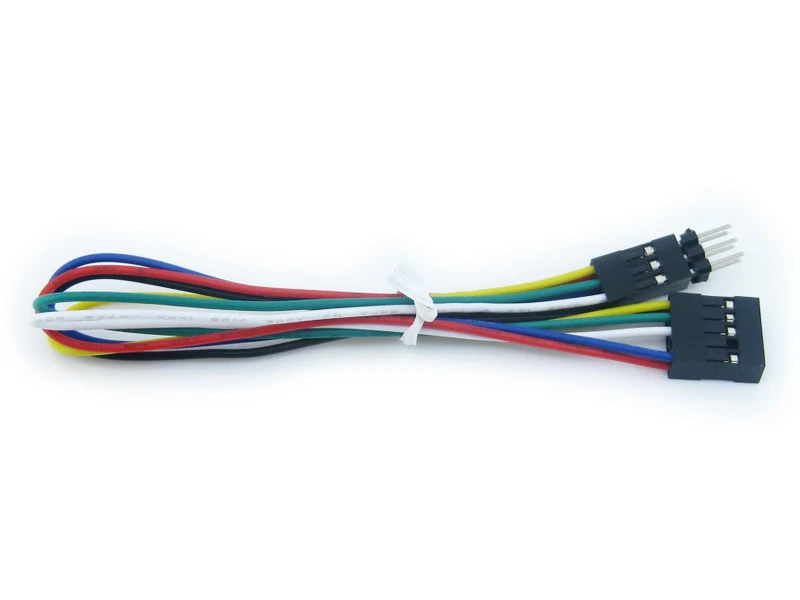

AVR ISP 10-контактный заголовка, также доступны через наш дополнительный бесплатный 6-контактный 10-контактный ISP кабель

3.СЭМ 10-контактный JTAG/SWD заголовка

Ресурсы для развития

вики:waveshare.com/wiki/Atmel-ICE

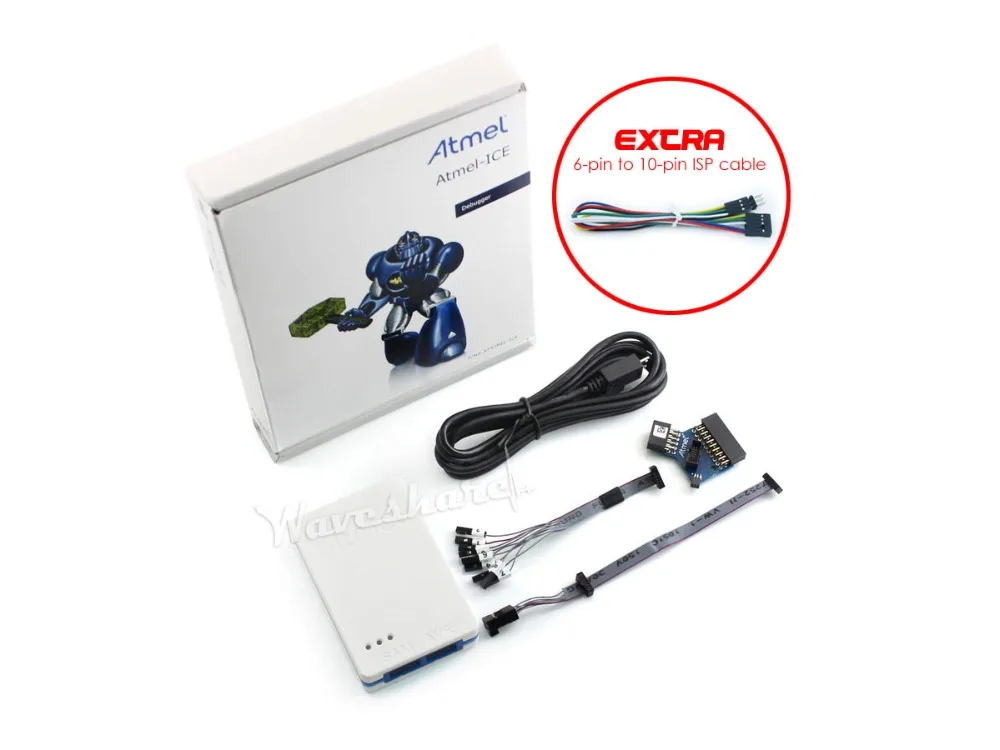

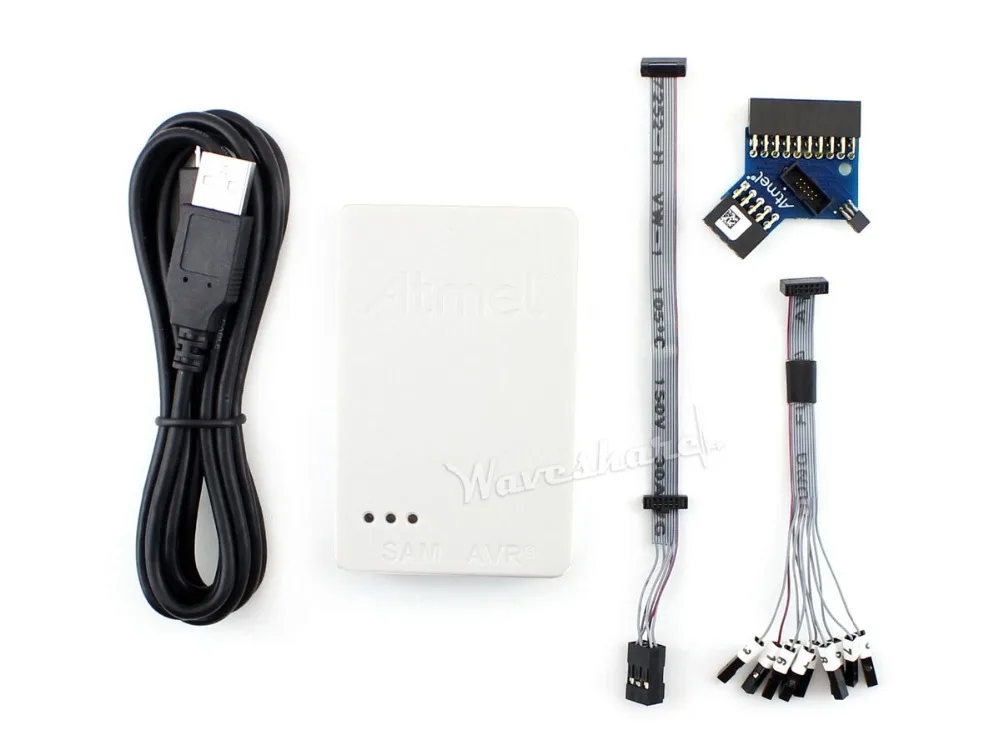

пакет СодержитAtmel-ЛЕД блок × 1кабель USB (1.8 м, высокоскоростной, micro-B) × 1плата адаптера, содержащий 50-мил AVR, 100-mil AVR/СЭМ СЭМ и 100-mil 20-контактный адаптер × 150-мил IDC плоский кабель с 10-контактный разъем и 100-mil 6-контактный разъем × 150-мил 10-контактный мини кальмары кабель с 10 х 100-mil розетки × 16-контактный 10-контактный ISP кабель (дополнительное свободное вспомогательное оборудование от Waveshare) × 11-56

---
