Комплект серводвигателя переменного тока 0,75 кВт 2000 об/мин 90ST-M03520 3,5 нм и соответствующий Серводвигатель JB-1000C30L с кабелем 5 м отличное качество

Этот товар включает в себя:

1 шт. серводвигатель

1 шт. серводвигатель

5 м кабель двигателя

5 метров кодирующего устройства

1 шт. штекер драйвера

Если вам нужно руководство пользователя на английском языке серводвигателя, пожалуйста, дайте нам свой адрес электронной почты, и мы отправим вам письмо.

Модель двигателя

Номинальная мощность (Вт)

Номинальное напряжение (В)

Номинальный крутящий момент (N.m)

Номинальная скорость (об/мин)

Длина (Д: мм)

Диаметр вала (Д: мм)

90ST-M02430

750

220

2,4

3000

150

16

90ST-M03520

730

220

3,5

2000

172

16

90ST-M04025

1000

220

4

2500

182

16

1 серводвигатель

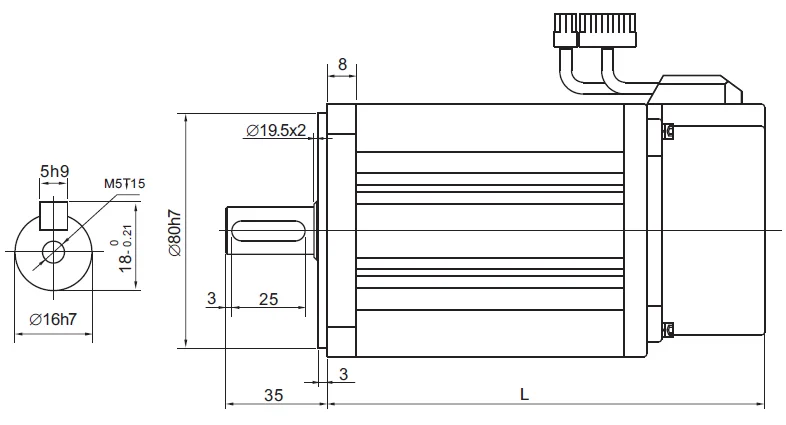

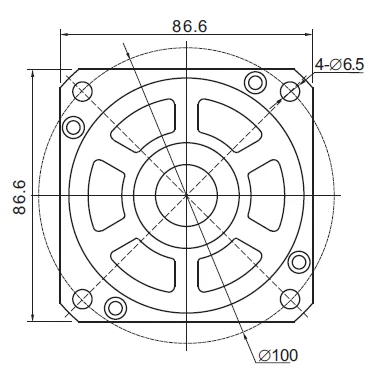

Размер установки: Единица = мм

Технические характеристики

Модель двигателя

90ST-M02430

90ST-M03520

90ST-M04025

Номинальная мощность (кВт)

0,75

0,75

1,0

Номинальное напряжение (В)

220

220

220

Номинальный ток (А)

3

3

4

Номинальная скорость (об/мин)

3000

2000

2500

Удерживающий крутящий момент (N.m)

2,4

3,5

4

Пиковый крутящий момент (N.m)

7,1

10,5

12

Пиковый ток (А)

9

9

12

Постоянное напряжение (V/1000r/min)

51

67

60

Коэффициент крутящего момента (N.m/A)

0,8

1,2

1,0

Инерция ротора (кг. м2)

2.45x10-4

3.4x10-4

3.7x10-4

Сопротивление линии (Ω)

3,2

4,06

2,69

Линейная индуктивность (mH)

7,0

9,7

6,21

Механическое время-постоянное (мс)

2,2

2,39

2,3

Вес (кг)

3,1

3,9

4,2

Длина двигателя L (мм)

150

172

182

Номер линии кодировщика (PPR)

2500

Класс изоляции

Класс F

Класс безопасности

IP65

Условия эксплуатации окружающей среды

Температура: -20 °C ~ + 40 °C Влажность: ниже 90% RH без дегирования

Задвижка двигателя

Свинцовый провод обмотки

U (красный)

V (желтый)

W (синий)

PE (желтый и зеленый)

Серийный номер штепсельной вилки

1

2

3

4

Фотоэлектрический кодер (15 pin)

Сигнальный провод

5 В

0 В

B +

Z-

U +

Z +

U-

A +

V +

W +

V-

А-

Б-

W-

ПЭ

Серийный номер штепсельной вилки

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1

Абсолютное гнездо кодировщика (7 pin)

Сигнальный провод

Е-

Е +

SD-

0 В

SD +

+ 5 В

ПЭ

Серийный номер штепсельной вилки

2

3

4

5

6

7

1

Двигатель может быть собран с тормозом, коробкой передач и абсолютным кодером по мере необходимости.

Предосторожность установки

1. При установке/удалении деталей до конца вала двигателя Не ударяйте о вал, чтобы не повредить энкодер на другом конце вала.

2. Стремление держать сиденье вала от вибрации, чтобы предотвратить повреждение подшипника.

2 серводвигателя

JB-1000C30L

Выбор типа серводвигателя

JB-1000 B 30 L

(1) (2) (3) (4) (5)

(1) Серия: общие типы серводвигателей JB адаптируются к нескольких спецификациях серводвигателей и отраслей промышленности с богатыми формами базы данных.

(2) Отзывы:

1000: 2500C/T инкрементный тип и кодеры энергосберегающего типа,

S: синус и косин (217bi/218bit(131072/262144),

M: многоточечный тип шины (217/216 бит (131072/65536),

B: Одноконтурный тип шины (220 бит (1048576)

(3) Режим управления:

B: контроль положения

C: все функциональные положения/скорость/контроль крутящего момента,

T: специальный тип PLC функция с сенсорным экраном

(4) спецификация модуля IPM:

20:20A, 30:30A, 50:50A, 75:75A

(5) напряжение основной цепи:

L: однофазный или Трехфазный 220 В;

H: трехфазный 380 В

Примечание: По умолчанию 220 В, когда это напряжение отсутствует.

'

Технические характеристики

Тип

JB-1000(20A/30A/50A/75A)

Блок питания управления и источник питания основной цепи

L: однофазный или трехфазный ac220в

H: трехфазный 380 В

Напряжение колебания: -15% - + 10% В переменного тока, 50/60 Гц

Подходящая среда

Температура

Рабочая: 0-55 °C

Хранение: -40 °C-80 °C

Влажность

Не более 90% (без конденсации)

Индекс воздуха

Нет пыли (проводящие средства, такие как металлический порошок и т. д.) в электрическом шкафу

Режим управления

Серия JB-1000B

Контроль положения

Серия JB-1000C

Контроль положения, контроль скорости, контроль крутящего момента

Внешний ввод/вывод

1. Сервопривод включает 2. Сброс 3. Сброс отклонения положения

4. Пульс, CCW и CW запрещение 5. Переключение положения 6. Выбор скорости

7. Нулевая скорость зажима 8.второй сброс

9. Расширенные функции (опции), такие как ориентация и допустимый стоп

10. Завершено позиционирование

Отзывы о кодировщике

10000p/r (стандарт); Допустимое деление частоты (опции)

Режим связи

1. RS232 (опции)

2. RS485 (опции)

Инерция нагрузки

Менее 5 раз Инерции Двигателя

Функция мониторинга

Скорость, текущее положение, накопление пульса команды, отклонение положения, ток двигателя, состояние работы, входные и выходные клеммы, и Z импульсный сигнал и т. д.

Функция защиты

Перенапряжения, перегрузки по току, превышения скорости, перегрузки и неправильные Отзывы и т. Д.

Функция сигнализации

Когда Серводвигатель работает аномально, подаются сигналы тревоги, мигает светодиодный индикатор и включается красный светильник.

Регулировка коэффициента усиления

Регулировка усиления может быть осуществлена в соответствии с характеристиками двигателя, когда двигатель работает или останавливается
