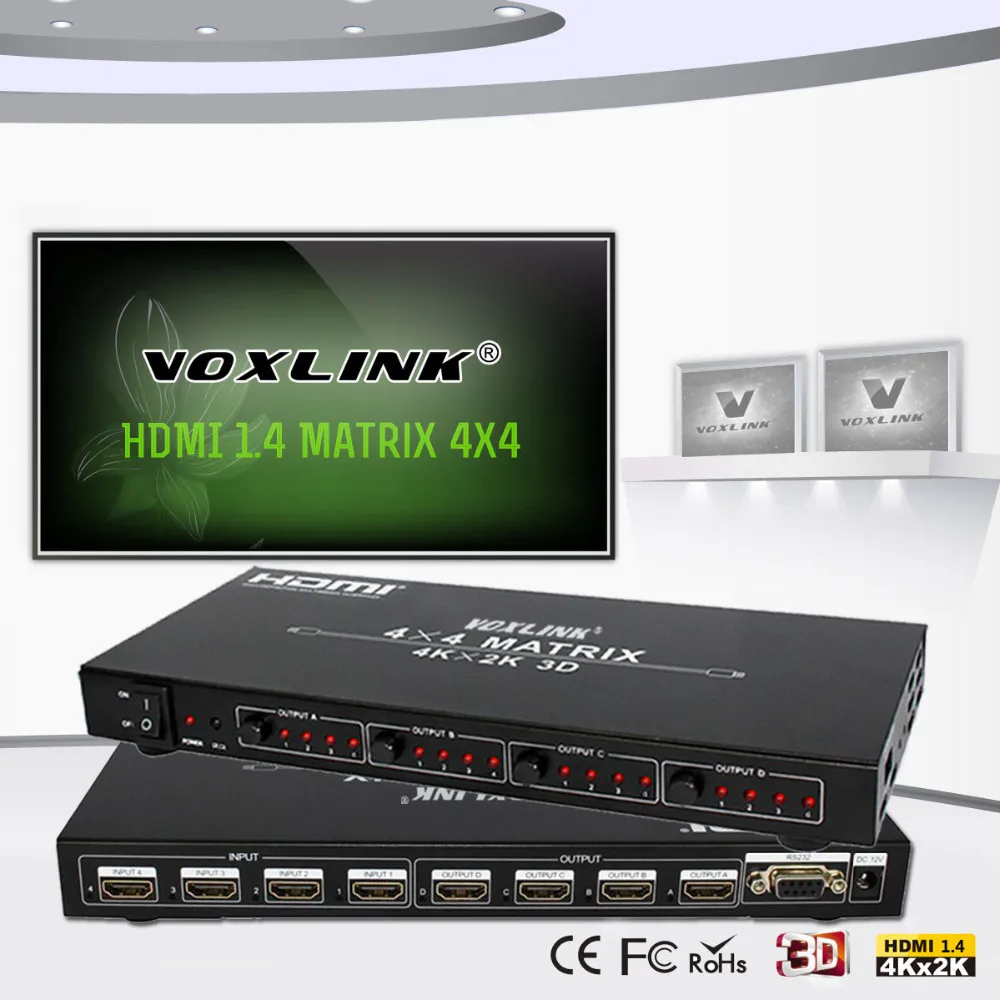

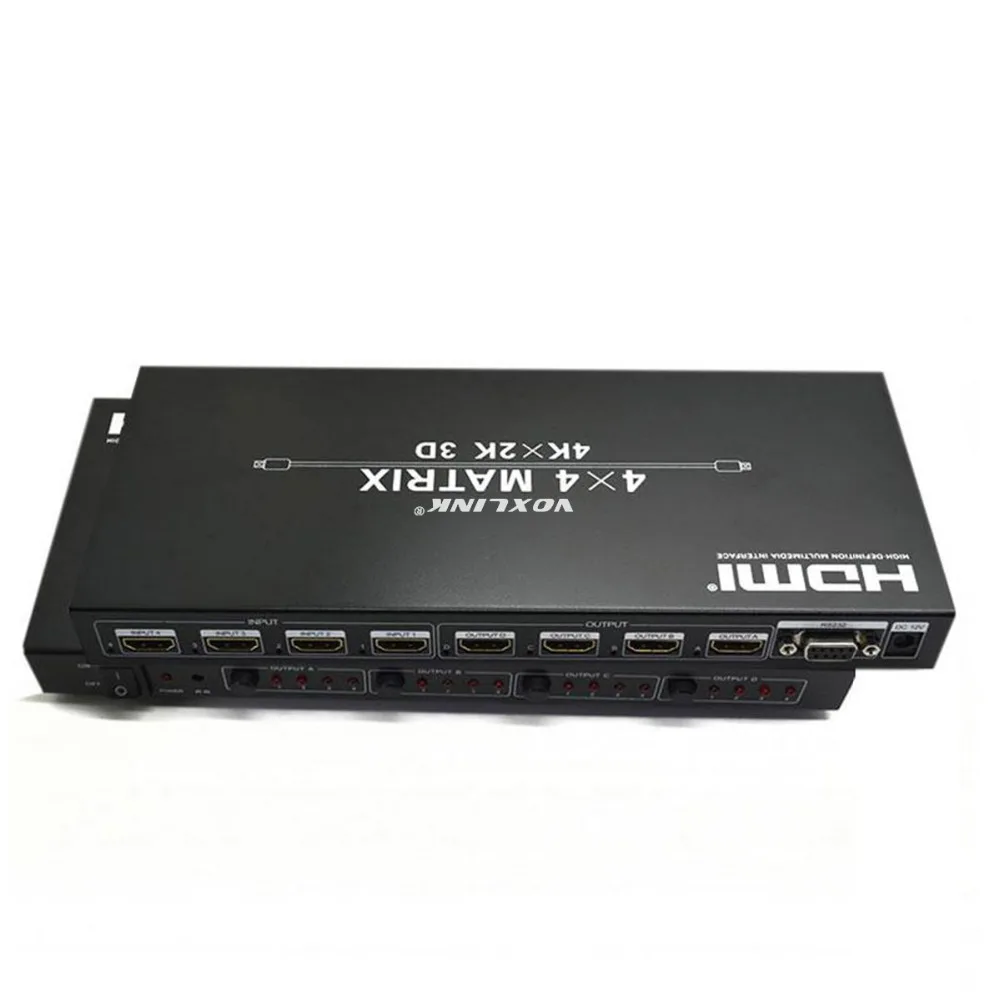

Качество 4x4 HDMI1.4 матричный коммутатор 4 в из HDMI Splitter Full HD 1080 P К x 2 3D HDTV видео аудио

Качество 4x4 HDMI1.4 матричный коммутатор 4 в из HDMI Splitter Full HD 1080 P К x 2 3D HDTV видео аудио

I. Введение

Hdm-944-4-4-4 DVI/HDMI матрица с поддержкой выходного разрешения до 4 К x 2 К. Он позволяет любому источнику (Блю-Рэй-плееру, HD-DVD-плееру, спутниковому ресиверу, игровой системе, и т. д.) быть отображенным на любом из четырех дисплеев одновременно, не важно источник HDCP шифрование или нет. Дополнительный инфракрасный приемник порта поставляется для дистанционного управления. Hdm-944 предлагает решения для цифрового развлекательного центра, HDTV в розницу и шоу-сайта, HDTV, STB, dvd и проекторная фабрика, управление центром данных, распространение информации, презентация конференц-зала, школа и корпоративная учебная среда и т. д.

II. Особенности

1. поддерживает разрешение дисплея до 4 К x 2k @ 30 Гц, 1080P @ 120 Гц, И 1080 P 3D @ 60 Гц

2. 3D HDMI 1.4а Поддержка формата видео.

3. 3d видео Поддержка, включая каркасную упаковку для всех 3d форматов до 297 мГц TMDS часы.

4. поддерживает глубокий цвет до 48-бит на пиксель.

5. Поддержка HDCP 1.4 (вход), hdcp v1.4a протокол, совместимый (выход).

6. поддерживает прием любых аудио-данных, соответствующих спецификации HDMI 1.4, такие объявления l-pcm до 192 кГц, сжатое аудио (IEC 61937), DSD, DST, DTS и HBR.

7. полная Колориметрия, включая sycc601, Adobe RGB, Adobe ycc601, xvycc Расширенный gamut цвет.

8. работает для TMDS тактовых частот до 300 мГц.

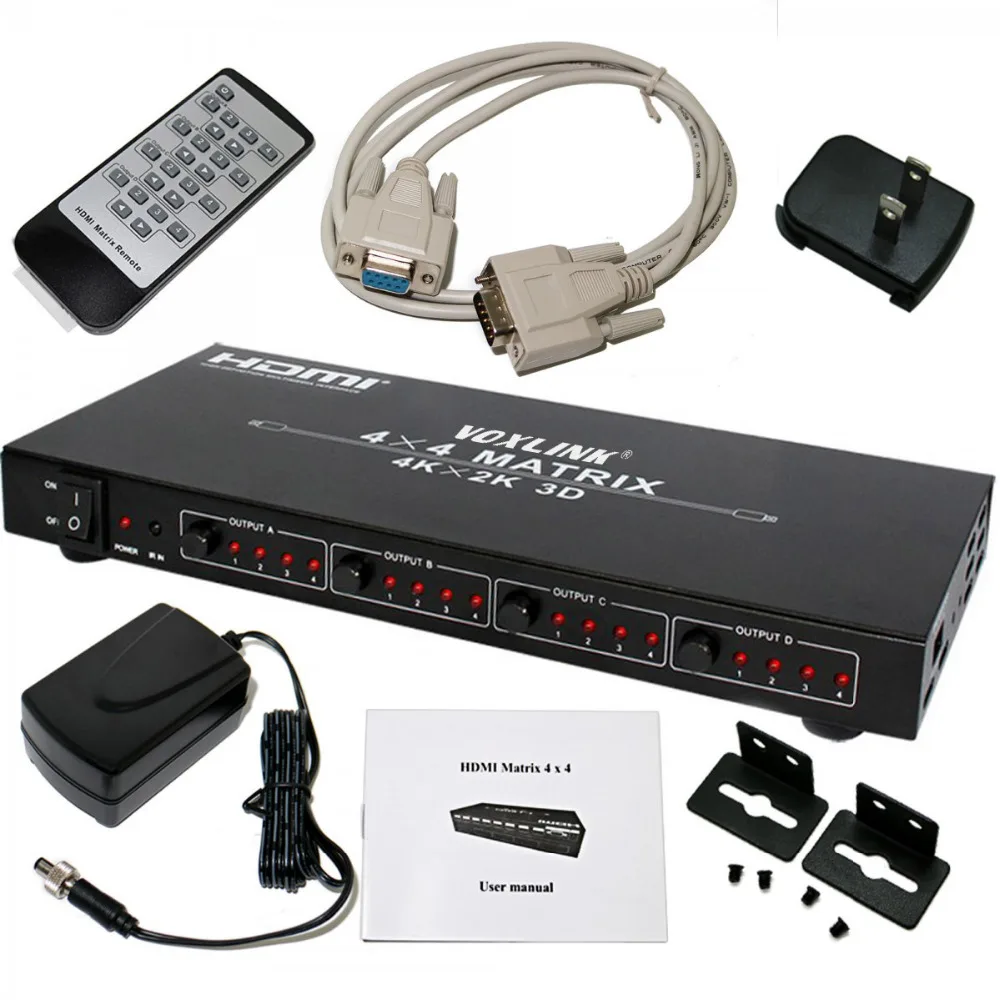

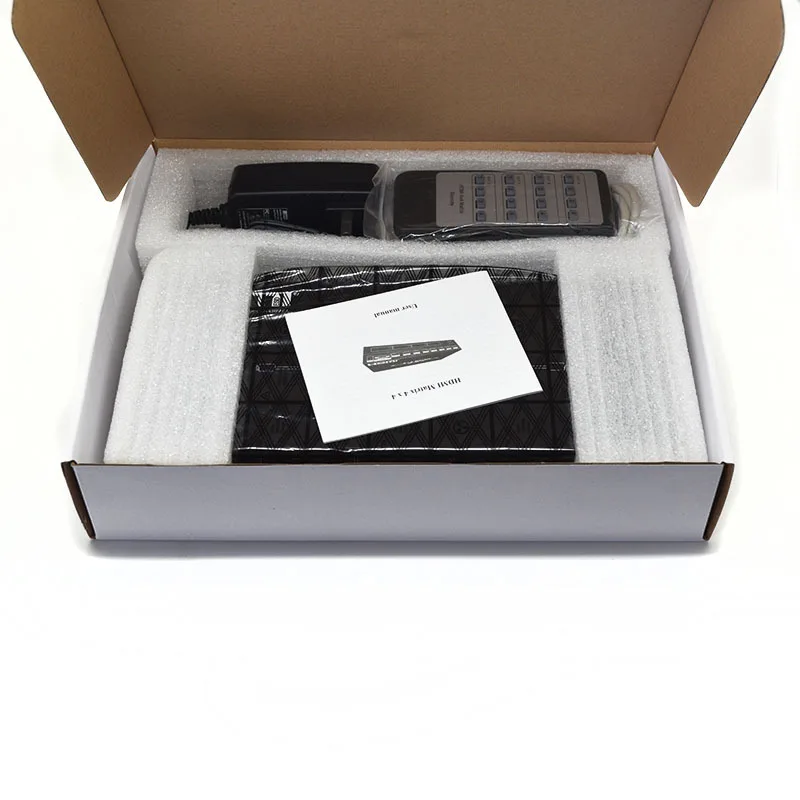

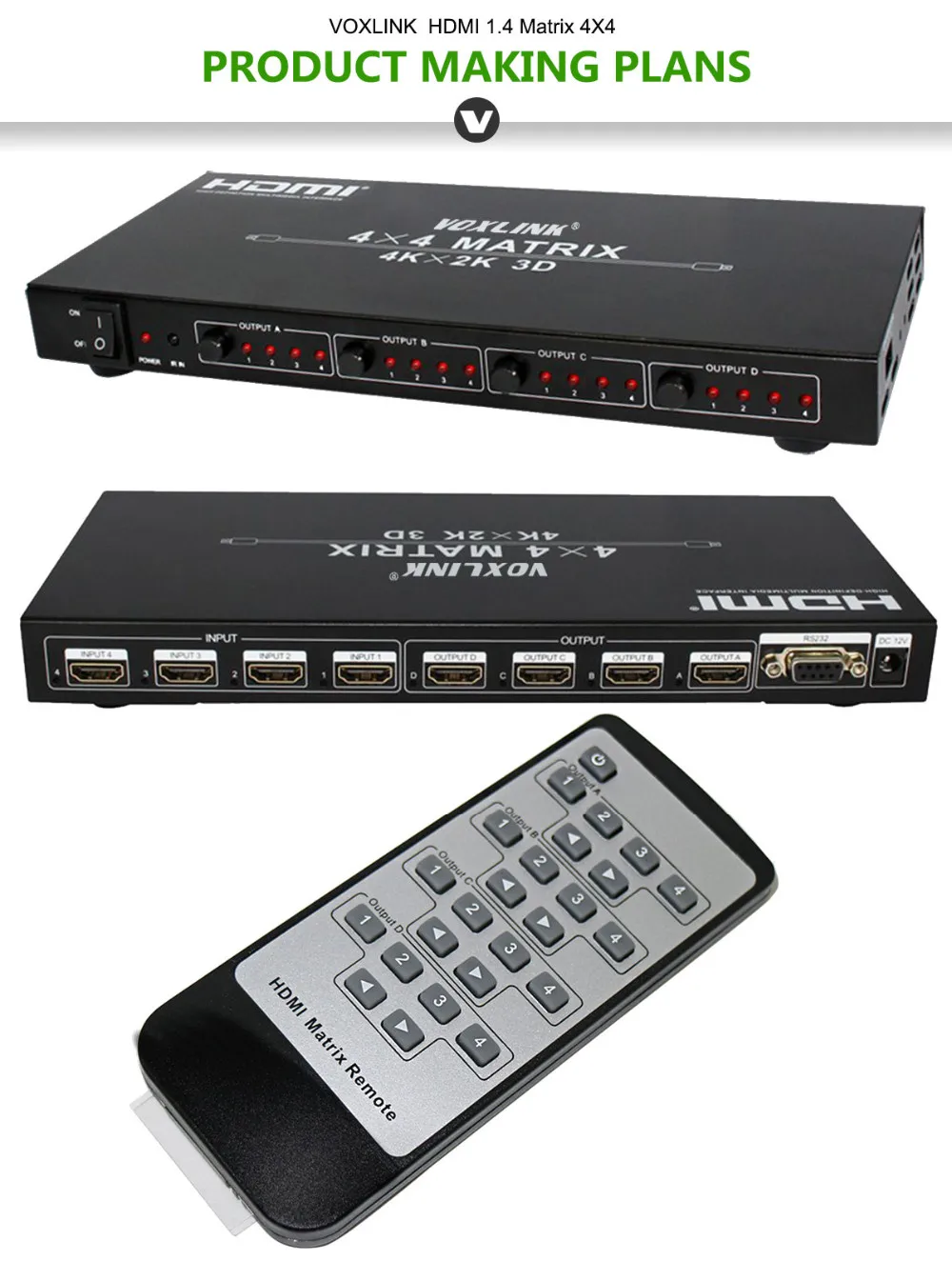

III. Вышивка Крестом Пакет

HDMI матричный --------------------------------------------------------- 1 шт.

Адаптер ---------------------------------------------------------------- 1 шт.

Управление руководство ---------------------------------------------------- 1 шт.

Пульт дистанционного управления ------------------------------------------------------ 1 шт.

IV. Характеристики

1. частотная полоса пропускания 2.97 Гбит/с

2. Вход Порты

4 X HDMI женские входные порты

3. выходные порты 4 X HDMI женские выходные порты

4. Блок питания DC 12 В, 2.5a

5. модель человеческого тела: ± 8кв (разрядка воздуха-gap)

± 4кВ (контактный разряд)

6. Размеры (мм) 113 (Ш) х 260 (Д) х 26 (В)

7. Вес (г) 750

8. Рабочая температура 0°c ~ 40°c/32°f ~ 104°f

9. Температура хранения-20 °C ~ 60°c/-4°f ~ 140°f

10. Относительная влажность 20 ~ 90% RH (без конденсации)

11. Потребляемая мощность (макс) 20 Вт

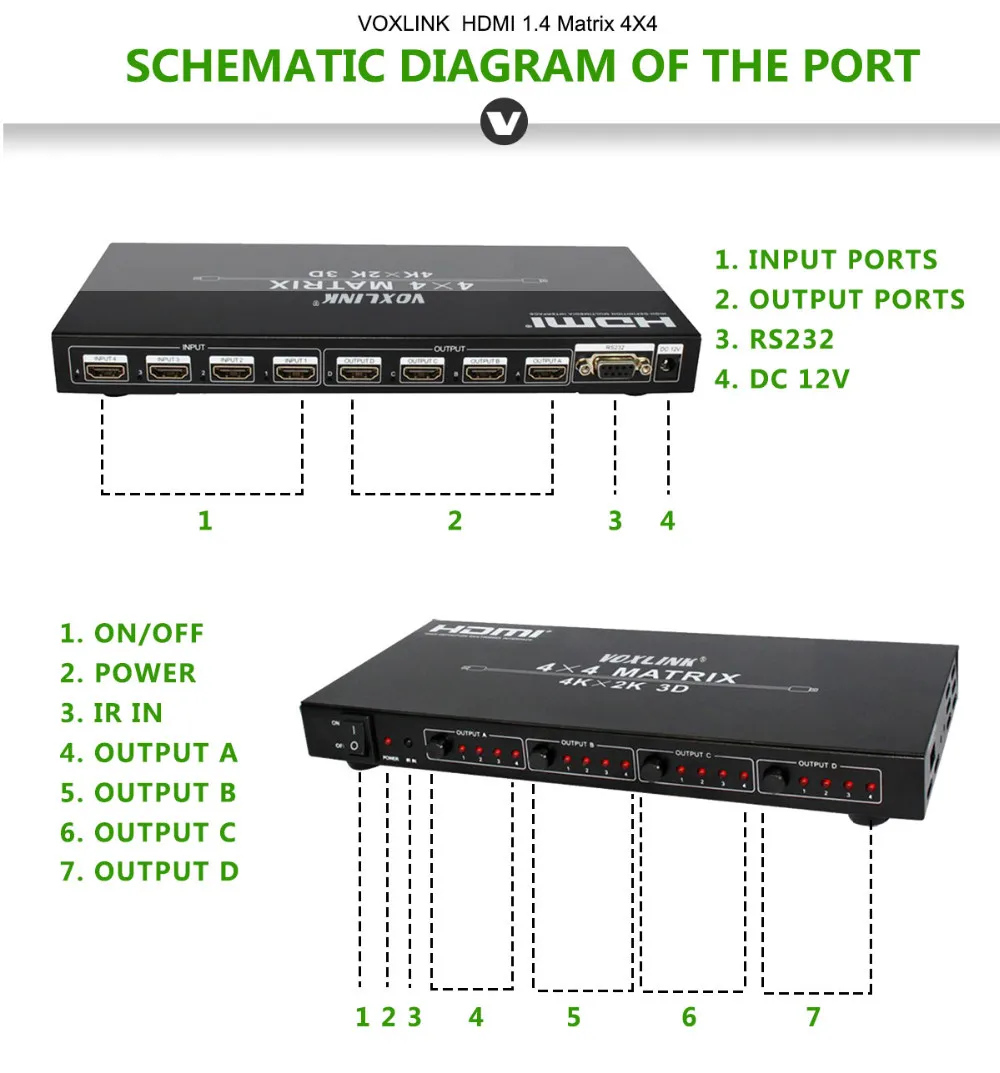

V. механизмы и функции управления

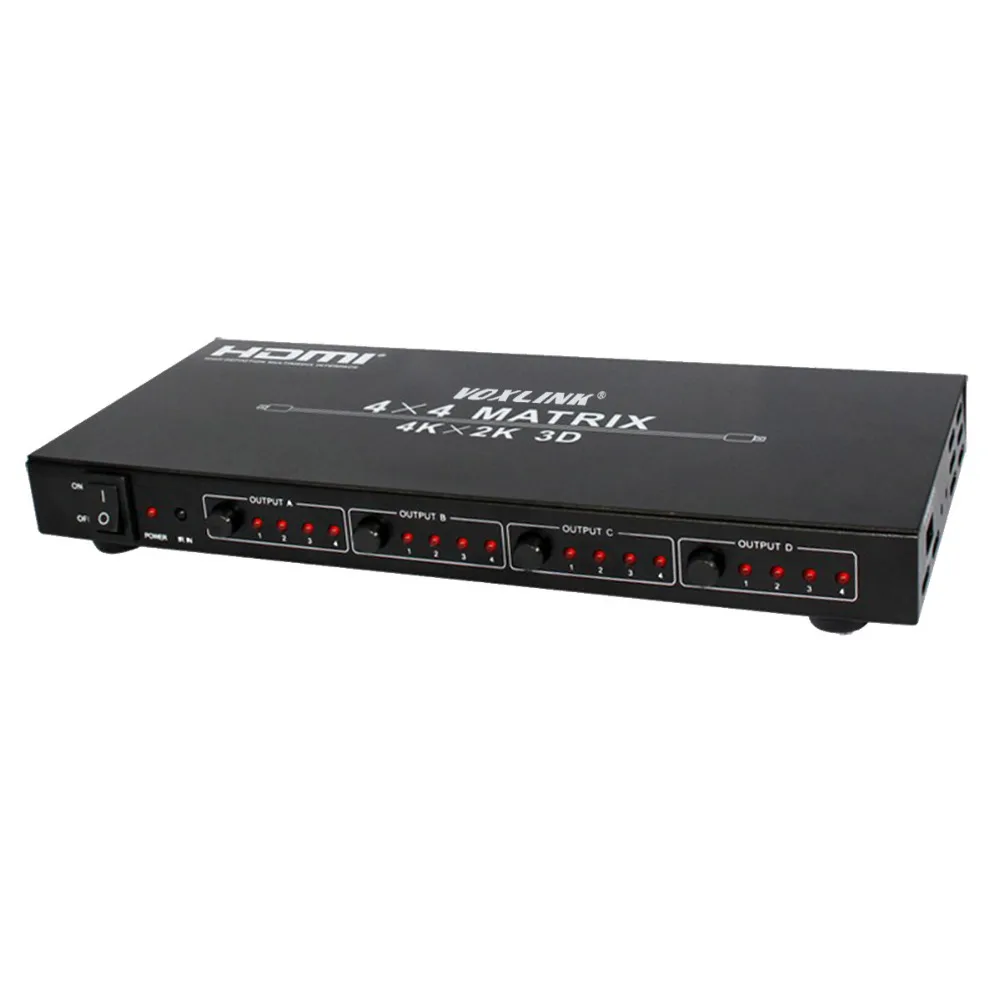

Спереди Панель

1. ВКЛ/ВЫКЛ: выключатели питания/выключатели.

2. Мощность: этот красный светодиод освещает, когда устройство связано с блоком питания.

3. IR в: пульт дистанционного управления получает.

4. выход: Нажмите эту кнопку, чтобы выбрать источник ввода в выход HDMI A, И эти красные светодиодные подсветки, когда выходные данные выбирают к соответствующему входу.

5. выход b: Нажмите эту кнопку для выбора источника ввода к выходному HDMI B, И эти красные светодиодные подсветки, когда выходные данные выбирают к соответствующему входу.

6. выход c: Нажмите эту кнопку для выбора источника ввода к выходному HDMI C, И эти красные светодиодные подсветки, когда выходные данные выбирают к соответствующему входу.

7. выход d: Нажмите эту кнопку для выбора источника ввода к выходному HDMI D, И эти красные светодиодные подсветки, когда выходные данные выбирают к соответствующему входу.

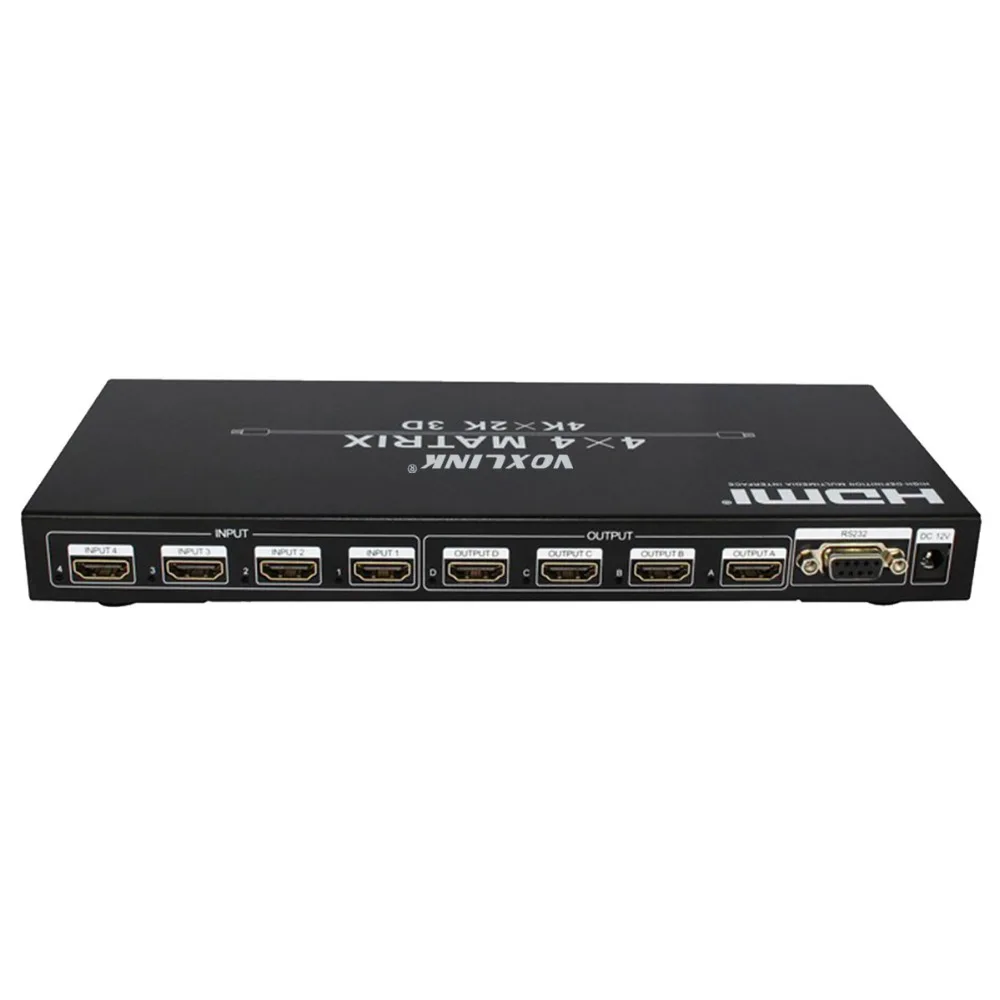

Сзади Панель

1. входные порты: LED 1-4 подсветка, когда разъем HDMI сигнала в входе 1-4 порта.

Вход 1-4 портов-это где вы подключаете источник HDMI.

2. выходные порты: LED A-D освещает, когда штекер TV в выходных портов A-d.

Выходные порты a-d-порты, где вы подключаете HDTV или монитор с HDMI-кабелем

3. rs232: этот порт может управлять матрицей через ПК.

4. DC 12 В: подключите блок питания 12 В DC в блок и подключите адаптер к розетке переменного тока.

Правой Панель

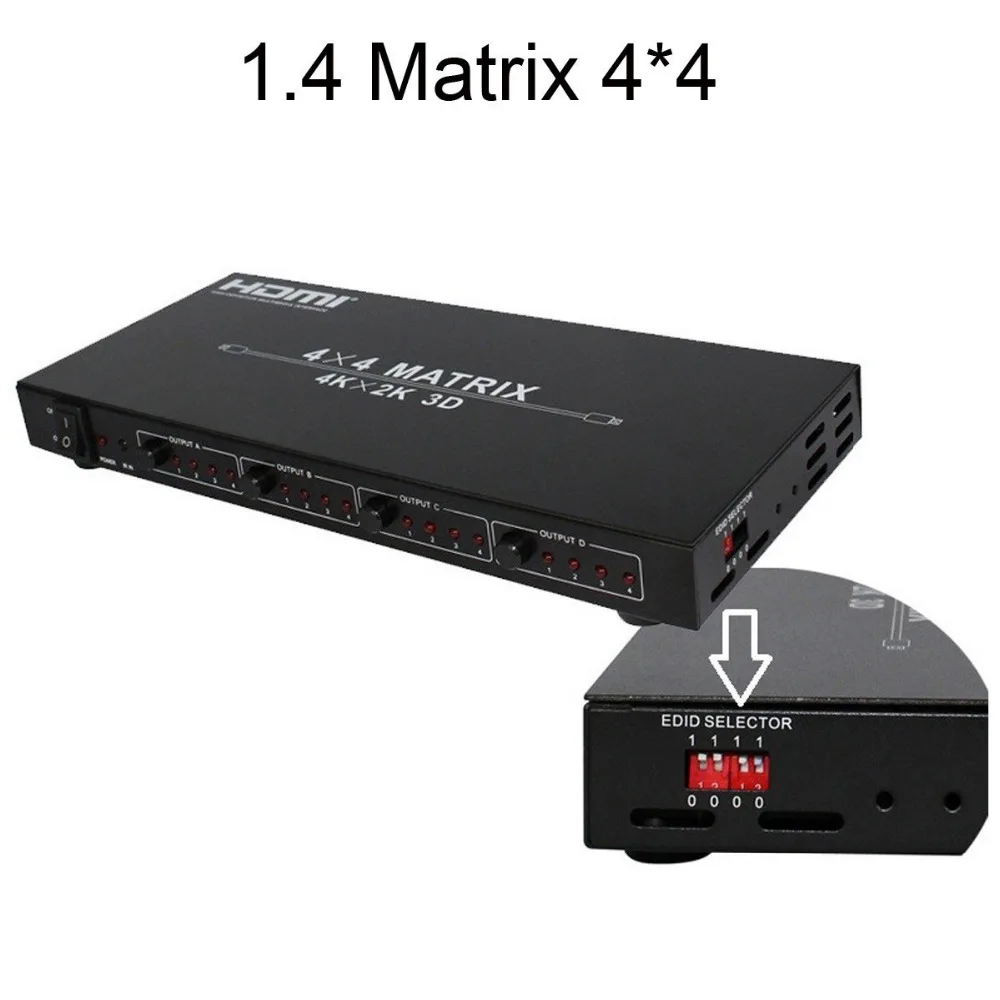

1. селектор EDID: выбирали Формат выходного сигнала HDMI через epid селектор.

Nomber

EDID селектор

Описание

1

0000

Автоматический режим (по умолчанию)

2

0001

1080i, стерео аудио 2.0

3

0010

1080i, dolby/DTS 5.1

4

0011

1080i, HD Audio 7.1

5

0100

1080 P., стерео аудио 2.0

6

0101

1080 P, dolby/DTS 5.1

7

0110

1080 P, HD Audio 7.1

8

0111

3D, стерео аудио 2.0

9

1000

3D, dolby/DTS 5.1

10

1001

3D, HD Audio 7.1

11

1010

4k2k, стерео аудио 2.0

12

1011

4k2k, dolby/DTS 5.1

13

1100

4k2k, HD Audio 7.1

14

1101

1024x768 DVI

15

1110

1920x1080 DVI

16

1111

Pc Программы для компьютера режим управления

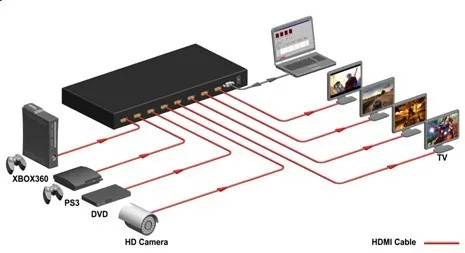

VI. Применение пример
