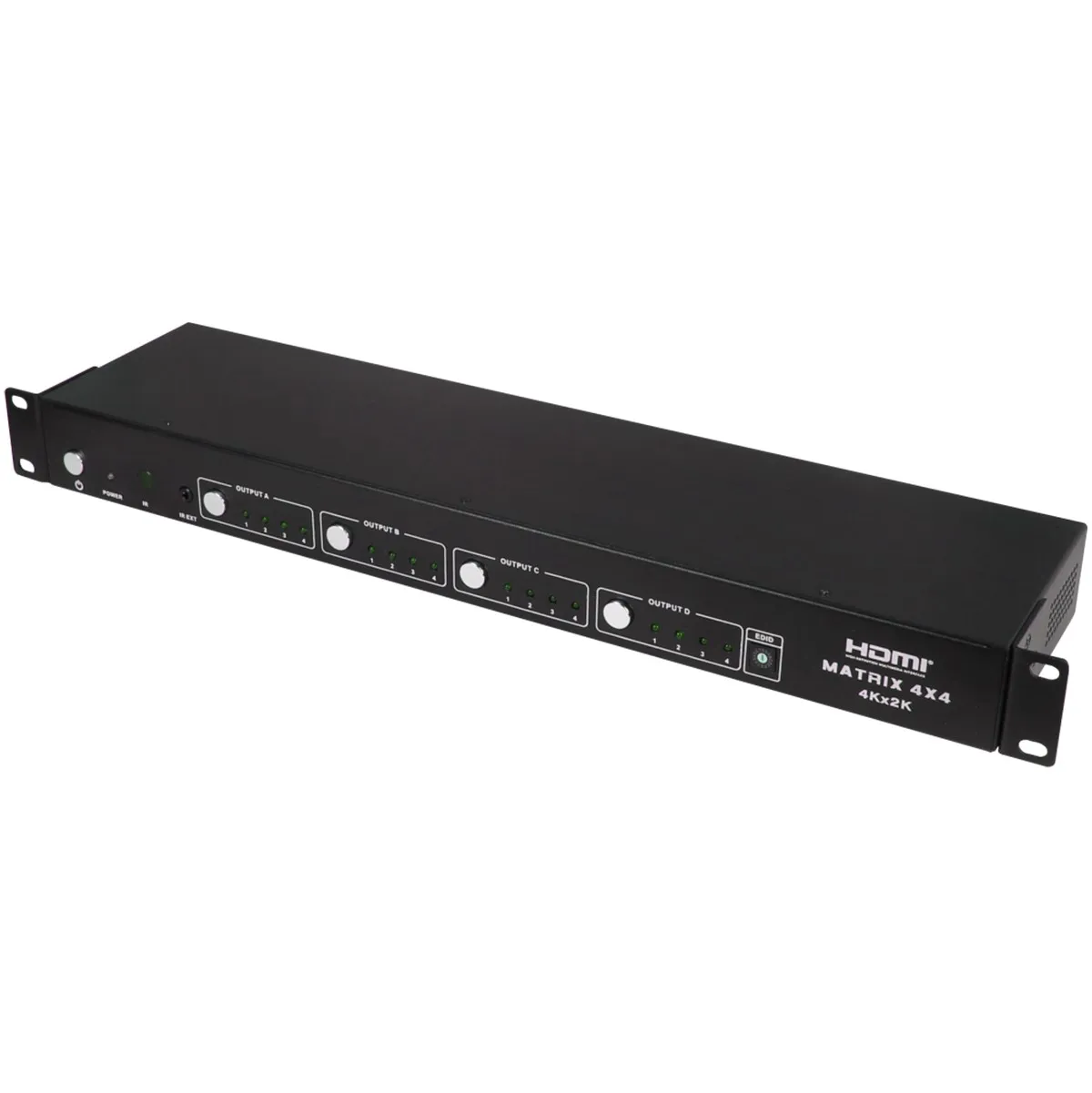

Введение

Это высокопроизводительная hdmi матрица с четырьмя входами HDMI и четырьмя выходами, он позволяет любому источнику (Блю-Рэй-плееру, HD-DVD-плееру, спутниковому ресиверу, игровой системе, и т. д.), который будет показан на любом из четырех дисплеев одновременно, и поддерживает 4 К × 2 К, 3D, 12-бит глубокого цвета. С его пропускной способностью 3 Гбит/с и дополнительными функциями последних стандартов HDMI вы можете быть уверены в отличном HDMI распределение. Он поддерживает четыре канала Arc fuckiton также.

Особенности

Соответствует стандарту HDMI 2.0, hdcp 2.2

Поддерживает мультиплексирование HDMI 4-вход и 4-выход

Поддерживает видео формат до 4k2k @ 30 Гц с 24бит RGB/ycbcr 4:4:4/YCbCr 4:2:2, и до 4k2k @ 60 Гц с 12бит YCbCr 4:2:0.

Глубокая цветная поддержка 48/36/30/24-бит

Поддерживает прием любых аудио-данных, соответствующих спецификации HDMI, такой PCM до 192 кГц, сжатое аудио (IEC 61937), DSD, DST, DTS и HBR.

Поддерживает четыре канала управления дугой

Поддерживает кнопку, IR, RS232 и т. д. Различные контролируемые способы;

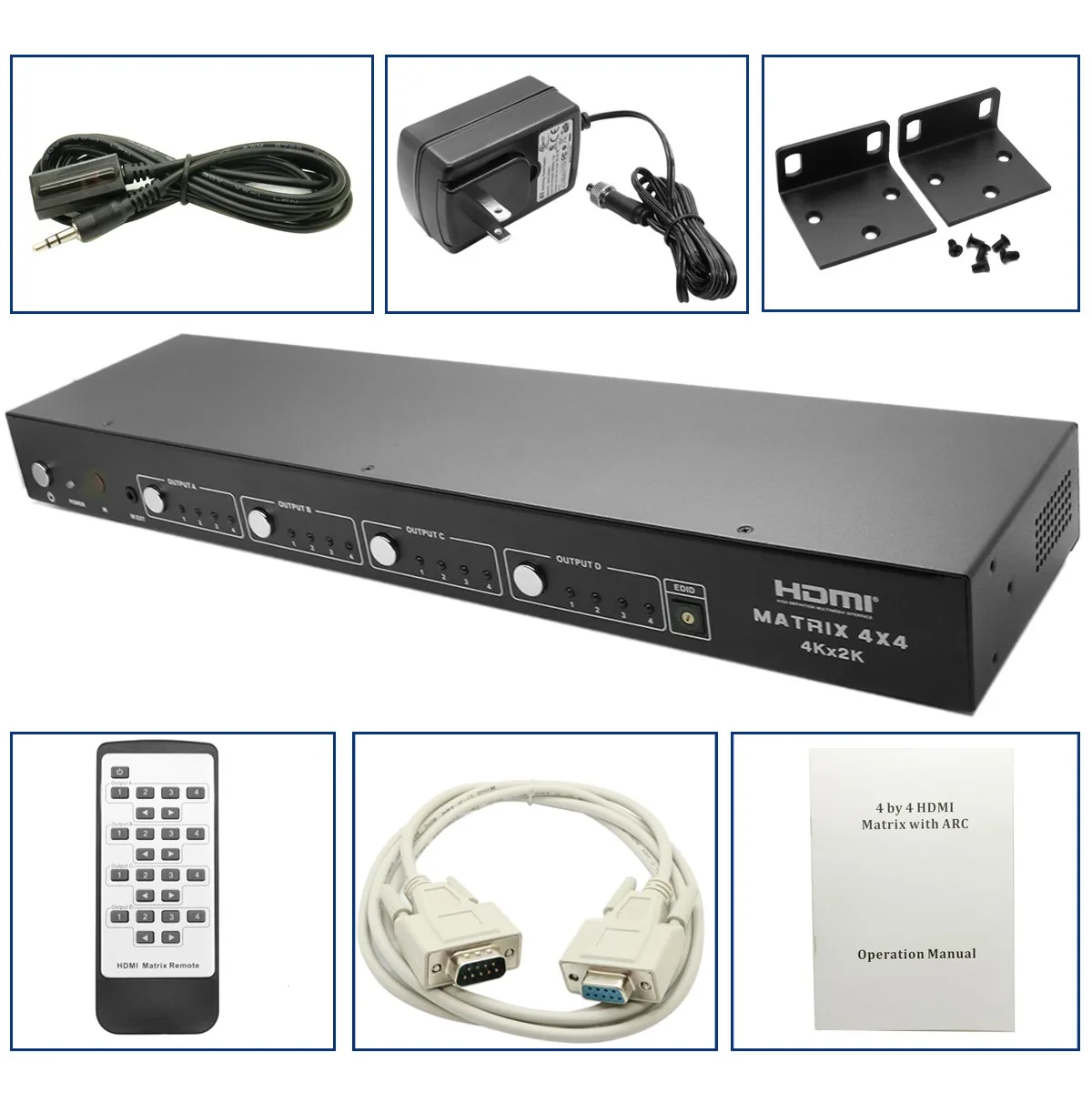

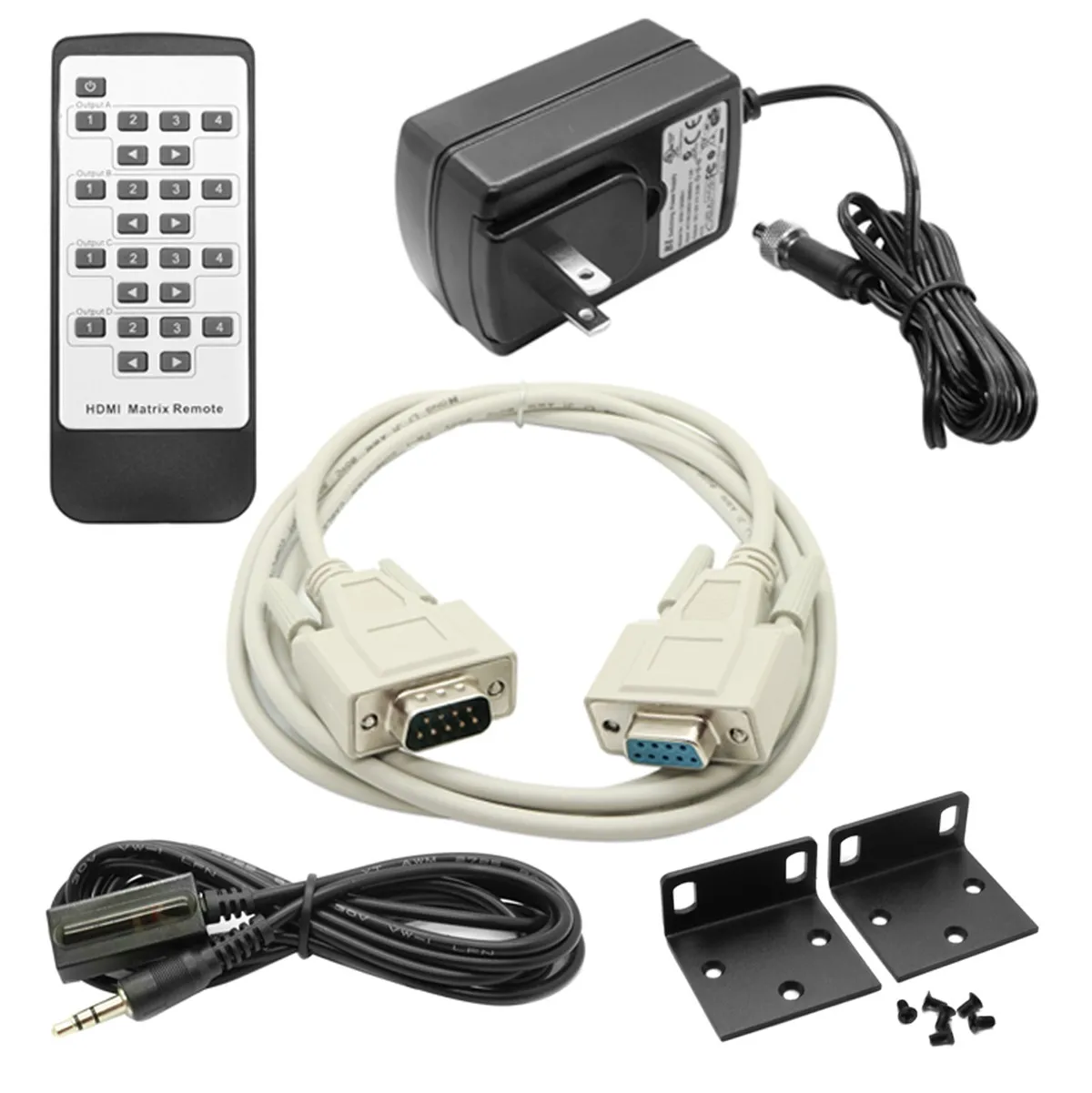

Вышивка Крестом Пакет содержание

4 х 4 HDMI Матрицы2015 г. 1 предмет

12 В/2.5a DC адаптер питания 2015 г. 1 предмет

Дистанционное управление  2015 г. 1 предмет

Управление руководство  2015 г. 1 предмет

RS232 кабель2015 г. 1 предмет

Широкополосный ИК-приемник кабель2015 г. 1 предмет

Параметры

Полоса пропускания видео300 мГц/3 Гбит/с

Вход Порты4 × HDMI (женский тип)

Выход Порты4 × HDMI (женский тип)

Выход Разрешение480i ~ 1080p50/60, 4Kx2K @ 24/30,

4k2k @ 60 Гц с 12бит YCbCr 4:2:0

Hdmi кабель1080 P/12 бит (15 м)

Hdmi кабель1080 P/12 бит (15 м)

ОУР защитыЧеловека Средства ухода за кожей Модель: ± 8 кВ (воздух-Gap разряда)

± 4 кВ (контактный разряд)

Питание12 В/2.5a DC (стандарты США/ЕС, CE/FCC/ul сертифицированы)

Размеры440 мм (d) × 110 мм (Вт) × 45 мм (H)

Вес1150 г

Шасси МатериалИз металла

Шелкография ЦветЧерный

Рабочая Температура0 °C ~ 40 °C/32 °F ~ 104 °F

Для хранения Температура−20 °C ~ 60 °C/−4 °F ~ 140 °F

Относительная влажность20 ~ 90% RH (не конденсация)

Мощность потребление9 Вт

Управление и многочисленные функции

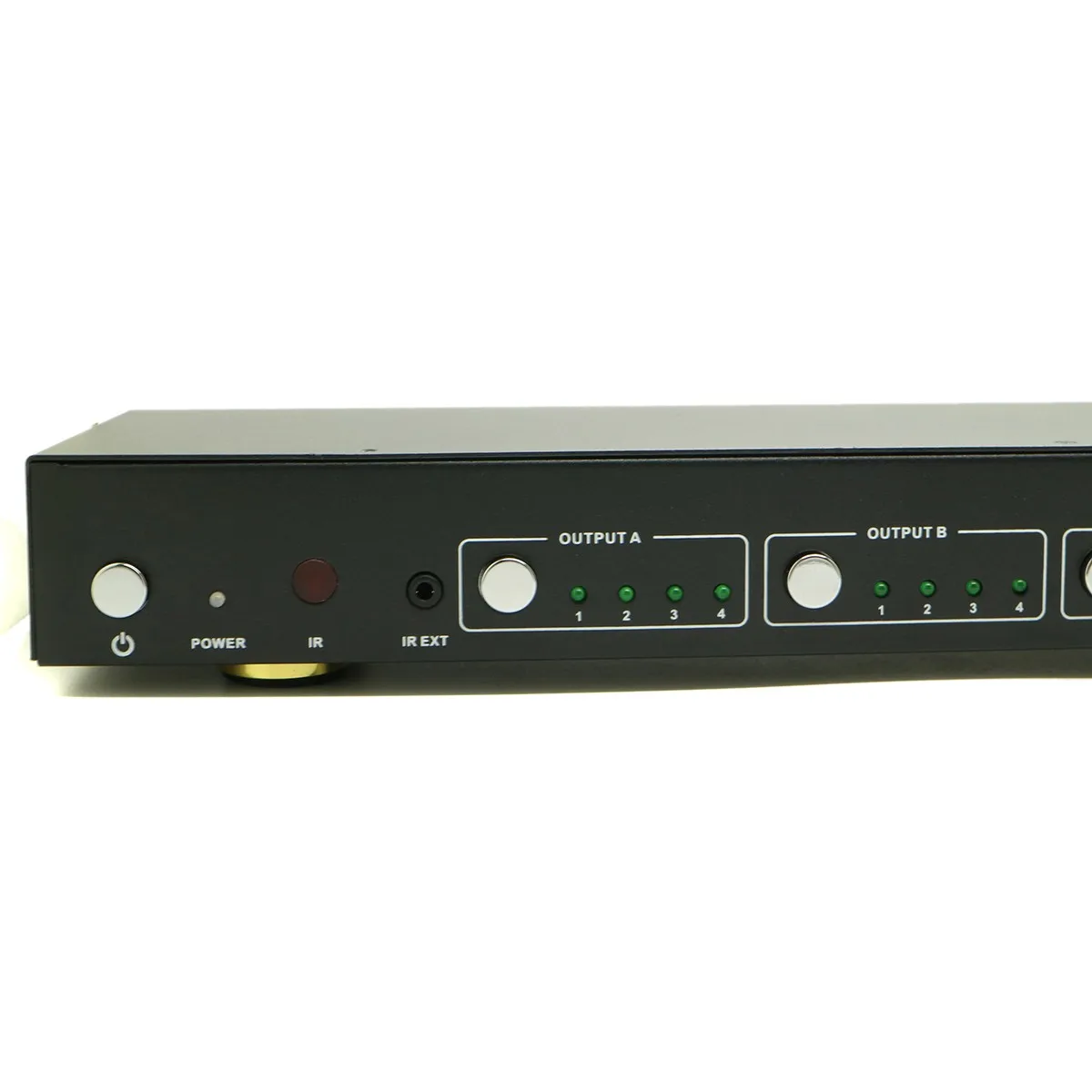

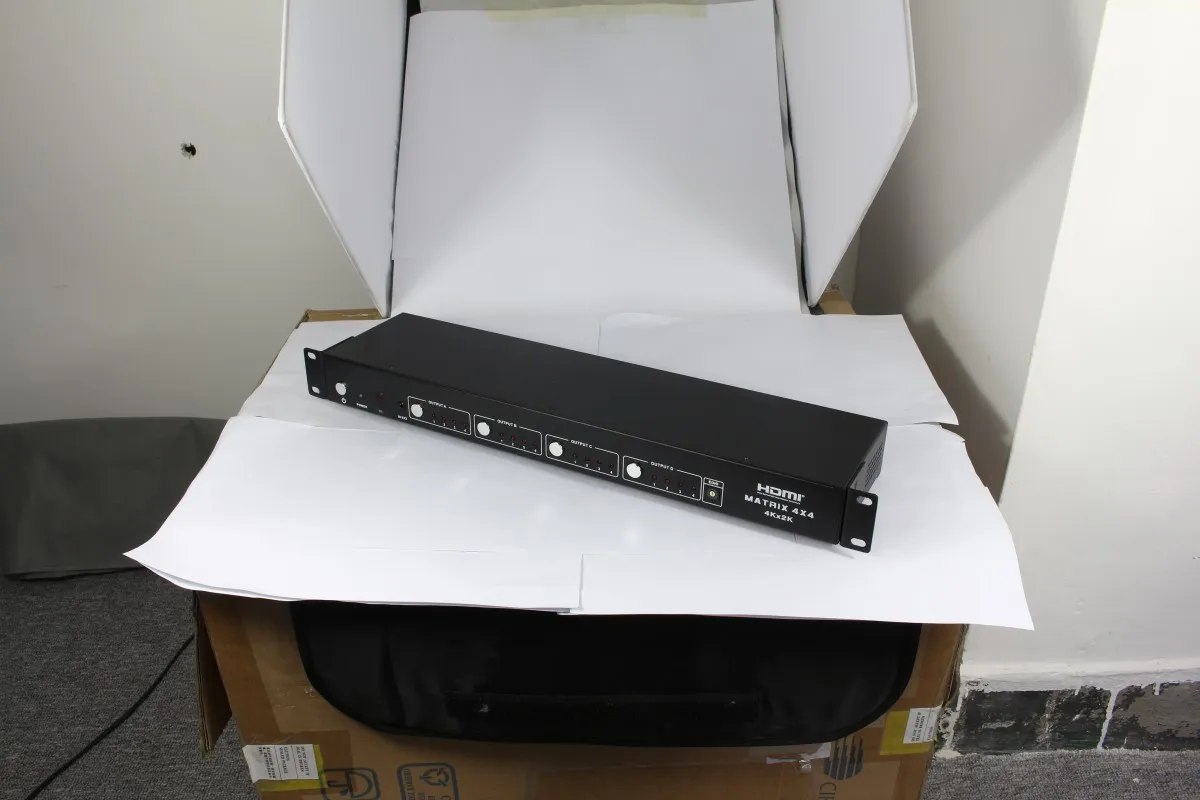

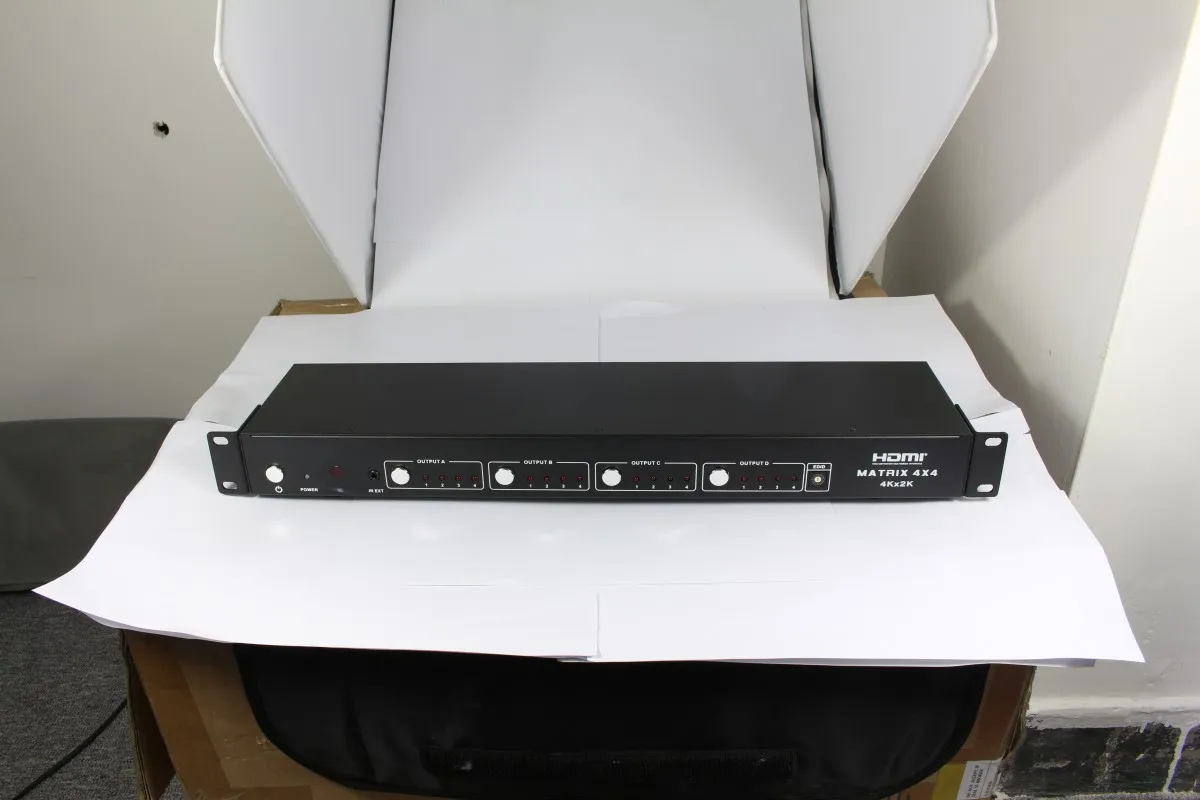

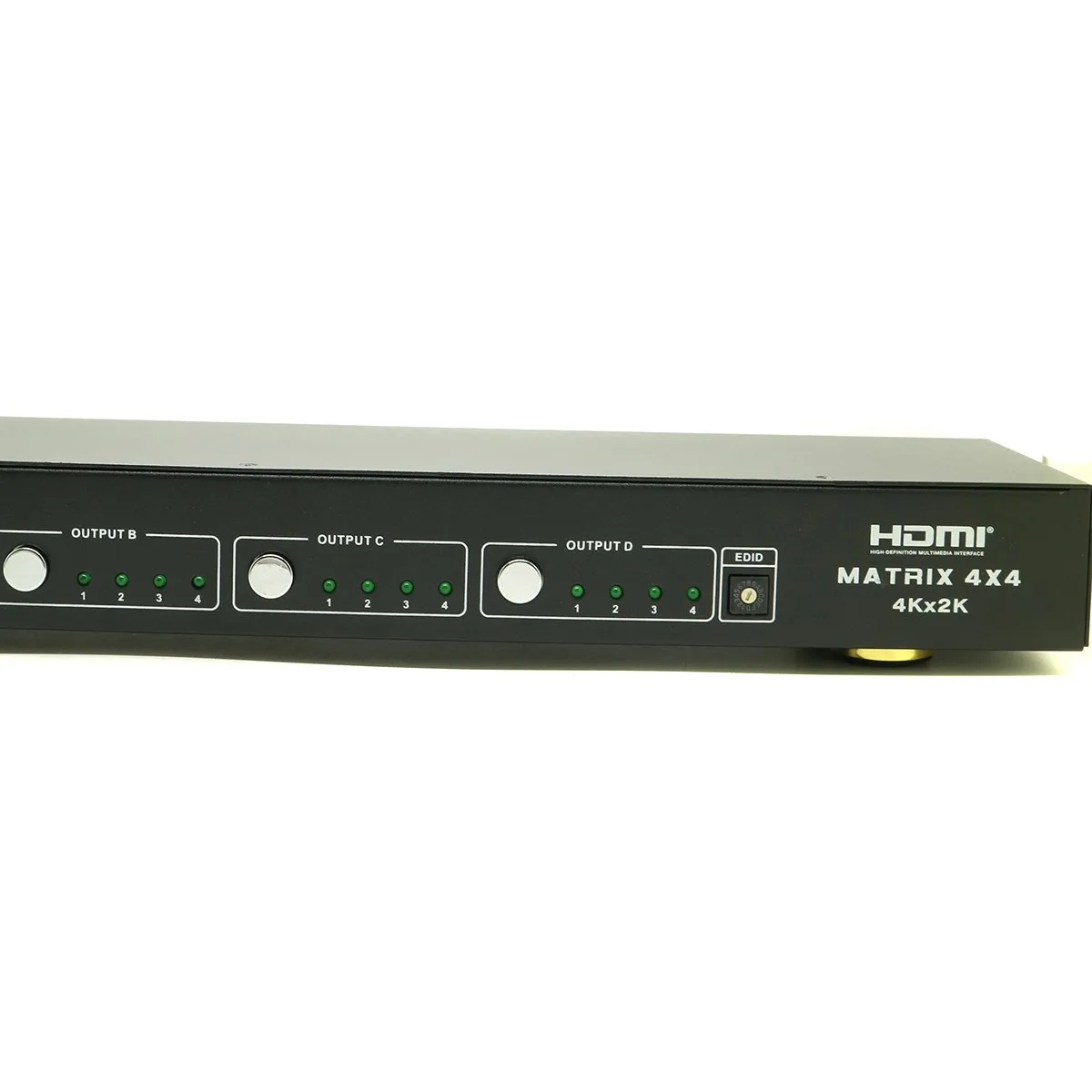

5.1 на передней панели

ВКЛ/ВЫКЛ: кнопка включения/выключения.

Мощность светодиода: Эта светодиодная подсветка освещается, когда устройство подключено к источнику питания.

Ir: Удаленное Окно управления приемником.

ИК ext: если датчик панели заблокирован или устройство установлено в закрытой области из инфракрасной линии прицел, модуль IR RX, включенный, может быть вставлен в порт EXT IR в задней части для расширения ИК-датчика диапазон и включение локального контроля матрицы.

Out A: Эти светодиодные подсвечники, когда выход канал выбирает к соответствующему входу.

B: эти светодиодные подсвечники, когда выход B-канала выбирают к соответствующему входу.

C: эти светодиодные подсвечники, когда выходной канал C выбирает к соответствующему входу.

Out d: Эти LED освещают, когда выход D-канала выбирает к соответствующему входу.

EDID переключатель:

EDID режим

EDID Описание

A

4 К * 2к30, dolby/DTS 5.1

0

1080 P., 2ч аудио

B

4 К * 2k30, HD Audio

1

1080 P, dolby/DTS 5.1

C

4 К * 2k60, 2ch аудио

2

1080 P, HD Audio

D

4 К * 2к60, dolby/DTS 5.1

3

1080i, 2CH аудио

E

4 К * 2k60, HD Audio

4

1080i, dolby/DTS 5.1

F

RS232 Управление режим

5

1080i, HD Audio

6

3D, 1080 P, 2ch Audio

7

3D, 1080 P, dolby/DTS 5.1

8

3D, 1080 P, HD Audio

9

4 К * 2k30, 2ch аудио

5.2 на задней панели

Tcp/ip: этот порт является ссылкой для tcp/ip управления, подключитесь к активной сети Ethernet с кабелем RJ45.

RS232: подключение к ПК или системе управления с D-Sub 9-pin-кабелем для передачи RS-232 команды.

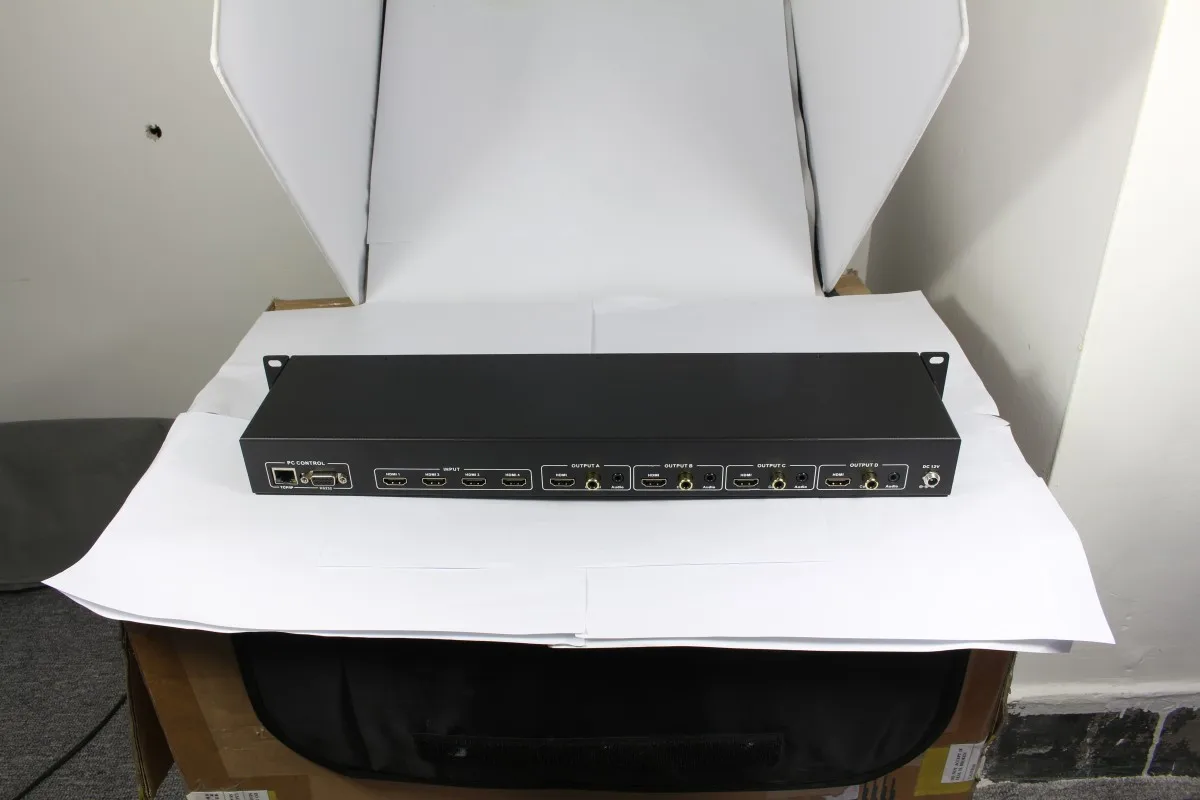

Вход: эти слот-там, где вы подключаете выход источника HDMI от DVD, PS3, комплект-верхняя коробка или записная книжка.

Выход A, B, C, D: HDMI-это то, где вы подключаете HDTV или монитор с HDMI-кабелем для отображения источника ввода. коаксиальный аудио-выход-это то, где вы подключаетесь к цифровому усилителю с коаксиальным кабелем. аудиовыход-это то, где вы подключаетесь к динамику с помощью кабеля наушников.

2. подключение hdmi-вывода от матрицы HDMI к дисплею высокой четкости, такой как hd-lcd, hd-dlp и HD-проекторы с входными интерфейсами HDMI. Используйте высокоскоростные кабели HDMI, которые рекомендуется для расстояний, которые требуются для каждой связи.

3. Матрица работает от внешнего источника питания, который включен. Подключите питание первым к источнику, затем к матрице и затем к каждому HD-телевизору или проектору.

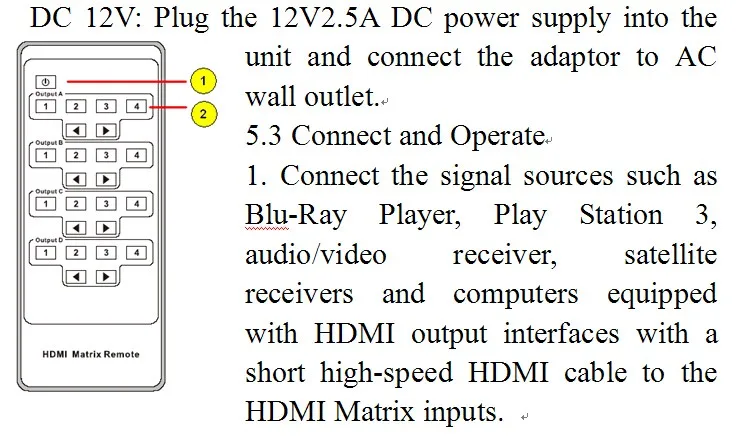

Дистанционное управление

1. В режиме ожидания:Нажмите эту кнопку для питания на матрице или установите его в режим ожидания.

2. выход A, B, C, D: нажмите кнопку in1in2in3in4, быстро переключается, чтобы выбрать источник ввода в выход HDMI A, B, C, d, и светодиод будет указывать на соответствующий источник ввода. ПрессКнопка выхода A, B, C, цикл dwill от входа.

7. Руководство пользователя PC контроллер

Установка

Контроллер PC-это зеленое программное обеспечение. Просто используйте кабель для подключения ПК через порт RS232 и скопируйте "4X4 hdmi матрица controlter.exe" ПК на полную установку.

Подготовка

1. подключение ПК и мультизрителя через rs232 кабель (заголовки обеих сторон кабеля должны быть женские)

2. усилитель мощности, мультизритель

3. Дважды нажмите “4X4 hdmi матрица controller.exe” значок, чтобы выполнить его

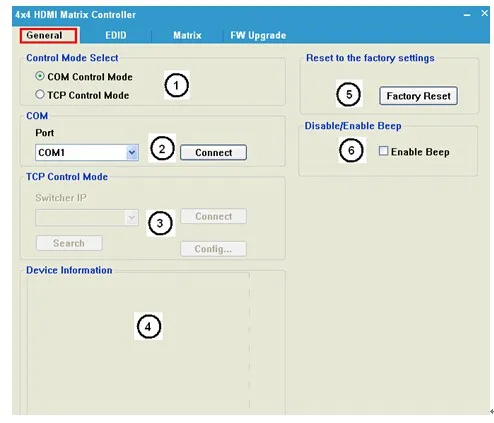

Страница General

Выберите интерфейс RS232 COM или tcp

Выберите RS232 COM-порт

Выберите tcp/ip управления

Нажмите для обновления статуса устройства: включайте информацию о устройстве и параметры ввода/вывода на странице “матрица”

Нажмите для сброса на заводские настройки

Включить или отключить звуковой сигнал

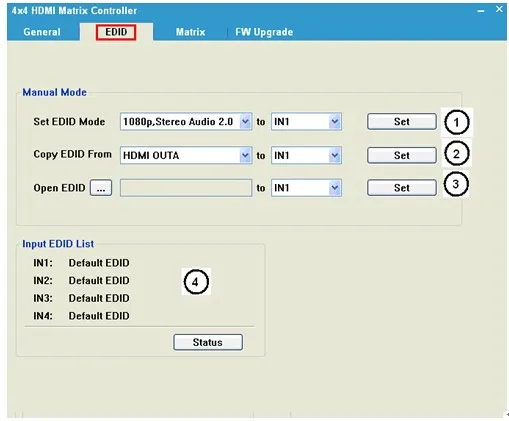

EDID страница

Контроллер имеет 3 метода для установки режима epid. Ручной режим, режим копирования и открытый режим файла.

 Выберите нужный EDID для входного порта и нажмите кнопку SET, EDID будет писать к выбранному входу HDMI порты.

Скопируйте выбранные выходные данные вывода HDMI и нажмите кнопку set для записи в выбранные входные порты HDMI.

Откройте пользователь, определите файл EDID и нажмите кнопку SET, чтобы написать в выбранные входные порты HDMI.

Нажмите кнопку Status для обновления ввода EDID статуса.

Внимание:Если вы хотите управлять EDID RS232 или tcp/ip-портом, необходимо выбрать матричную панель «EDID switch» на “F” positon.

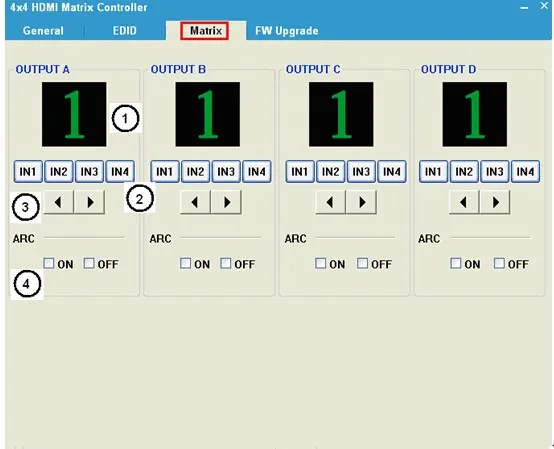

Матрица страницы

LED-дисплей, в котором отображается Входное число для соответствующего вывода

Нажмите для выбора входного порта для соответствующего выходного порта

Нажмите для выбора предыдущего или следующего входного порта для соответствующего выходного порта

Нажмите, чтобы открыть или закрыть выходные дуги

Внимание:

Дуга fuckiton: если вы нуждаетесь в использовании дуги, ваш HDTV должен поддержать это дерьмо, когда вы откроете дугу, коаксиальная матрица будет выводить Текущий Дисплей HDTV аудио-сигнал. В противном случае он выведет выбранный источник HDMI (DVD, Set-Top-Box и т. д.) аудио сигнала.

Обновление микропрограммного обеспечения страницы

Нажмите для открытия файла FW (расширение файла является “. FW”)

Нажмите для обновления программного обеспечения матрицы

Отобразите сообщение процесса обновления программного обеспечения.

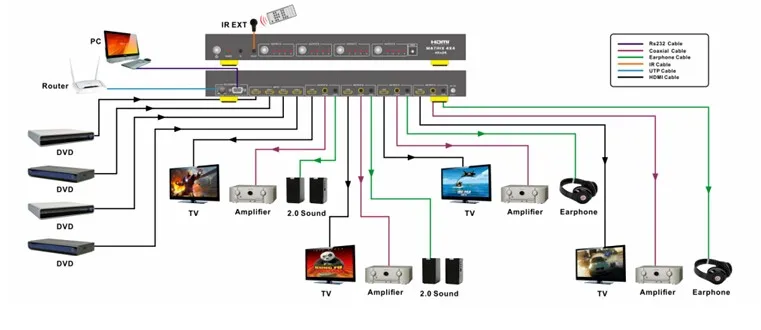

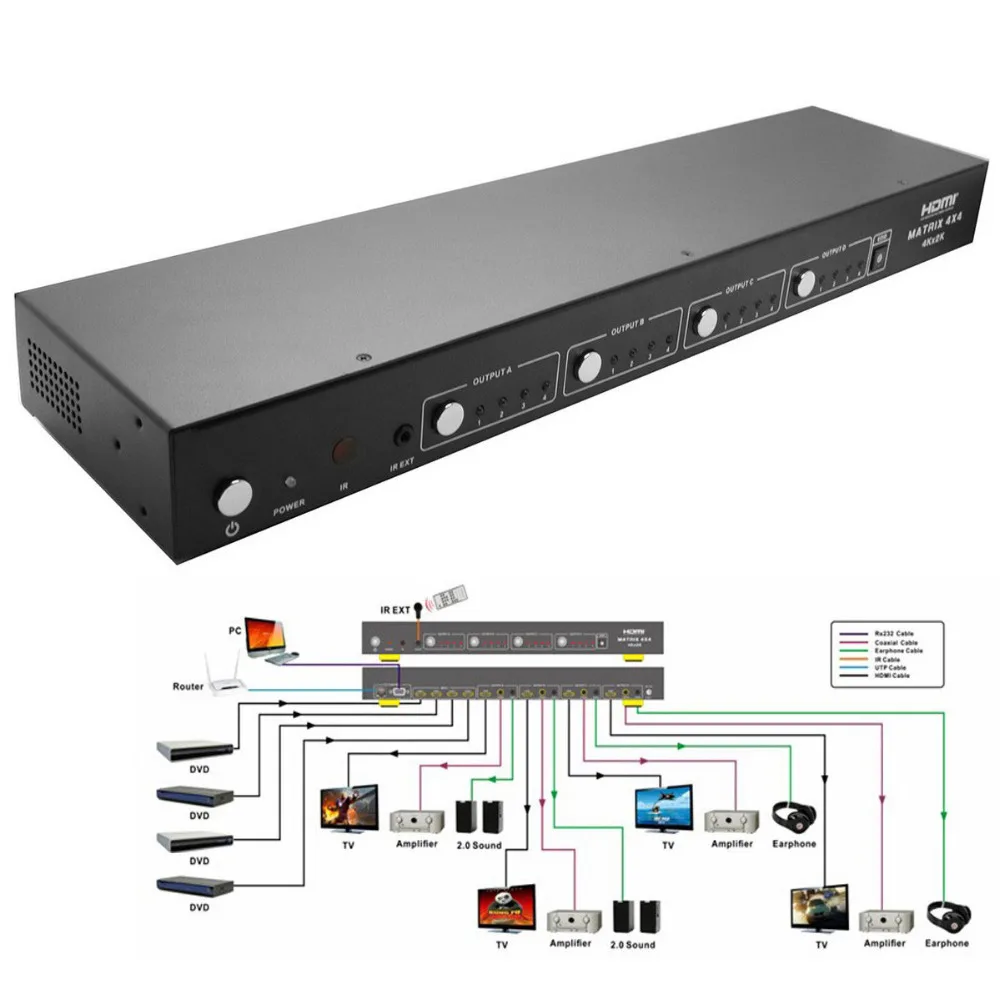

Схема подключения
