SD-SDI/HD-SDI/3G-SDI коммутатор 4x1 конвертер 4 SDI вход последовательного цифрового

 Спасибо за покупку данного товара. Для оптимальной производительности и безопасности, пожалуйста, прочитайте эти инструкции тщательно перед подключением, использованием или регулированием этого продукта. Пожалуйста, сохраните это руководство для будущей ссылки.

1. Введение

Коммутатор SDI-высокопроизводительная с бесшовной коммутацией, это может быть четыре входа SDI/HD-SDI/3G-SDI последовательный цифровой источник видеосигнала, после масштабирования в HD-SDI или 3G-SDI последовательный цифровой видео-сигнал бесшовный переключатель на HD-дисплей устройство. Данный продукт встроен в автоматическую идентификацию и совместимость с sd-sdi, hd-sdi, 3G-SDI всем форматом сигнала SDI. Это-Поддержка пропускной способности 2.97 Гбит/с и поддерживает передачу Lossless на большие расстояния.

2.Особенности

L 4 SDI-Переключатель входного сигнала до 1 SDI-устройств для мойки.

L Поддержка бесшовные переключение

L Поддерживает входы sdsdi (270 МБ/с.), hd-sdi (1.485 ГБ/сек.), 3G-SDI (2.97 ГБ/сек.) видео формат.

L Встроенный кабель в равновесии, часах восстановления и привода.

L Поддерживает выходы резолюций: 1080P @ 60 Гц (3G) и 720P @ 60 Гц (HD).

L Поддерживает входные и выходные расстояния до 300 м для сигналов SD, 200 м для HD-сигналов и 100 м для сигналов 3G.

L Поддерживает дистанционное управление и контроль на панели

L Поддерживает 5-12 В широкий вход напряжения.

3.Вышивка Крестом Пакет

L 4x1SDI бесшовные Switcher -------------------------------------------------------------- 1 шт.

L 5 В 1A DC адаптер питания ------------------------------------------------------ шт.

L ИК пульт дистанционного управления ------------------------------------------------------------------------- 1 шт.

L Управление руководство ------------------------------------------------------------------------ 1 шт.

4.ТехническиеЯOns

L Полоса частот 3 Гбит/с

L Входные порты SDI 4 x BNC Женский входной порт

L Выходные порты SDI 1 х BNC женские выходные порты

L Блок питания DC 5 В 1A

L Модель человеческого тела: ± 8кв (разрядка воздуха-gap)

± 4кВ (контактный разряд)

L Размеры (мм) 70 (Ш) х 145 (Д) х 25 (ч)

L Вес350 г

L Рабочая Температура 0 °C ~ 40 °C/32 °F ~ 104 °F

L Для хранения Температура  -20 °C ~ 60 °C/-4 °F ~ 140 °F

L ReLative влажность 20 ~ 90% RH (не конденсация)

L Потребляемая мощность (макс) 4W

5.Управление управления и ФуNСтрельчатые

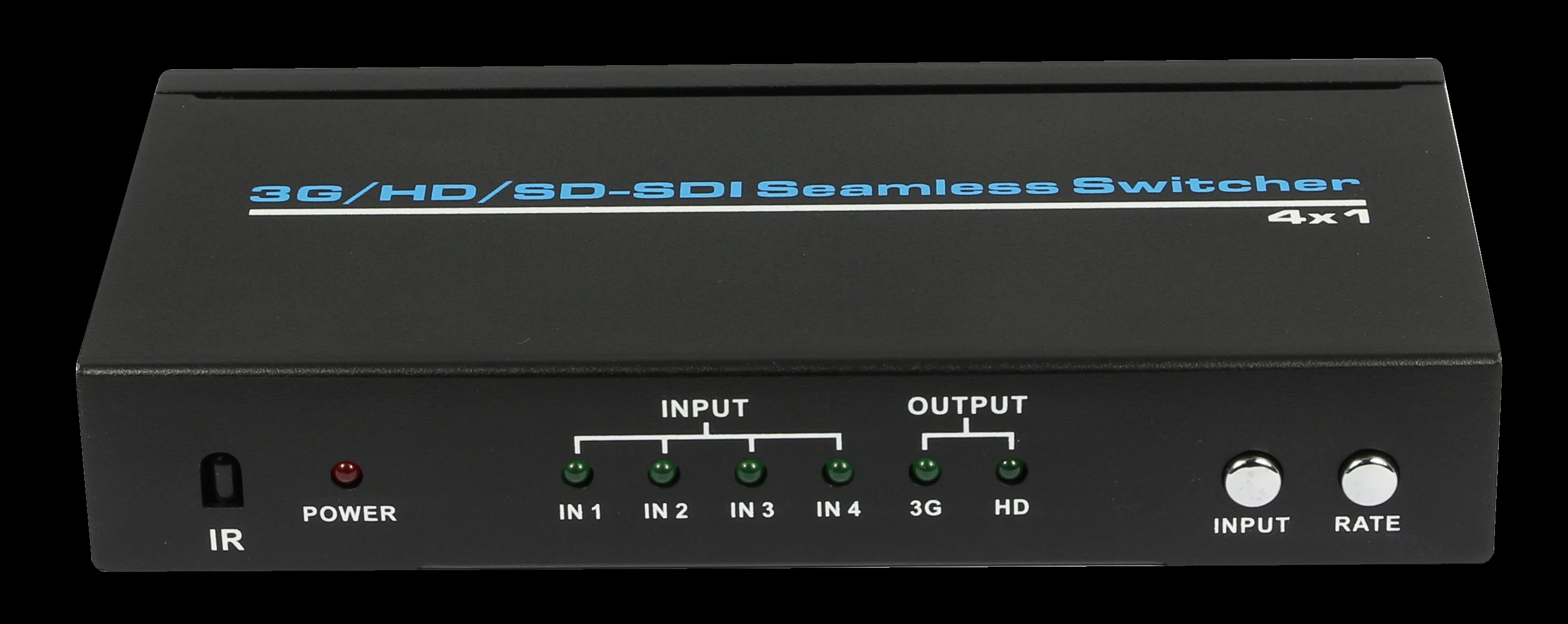

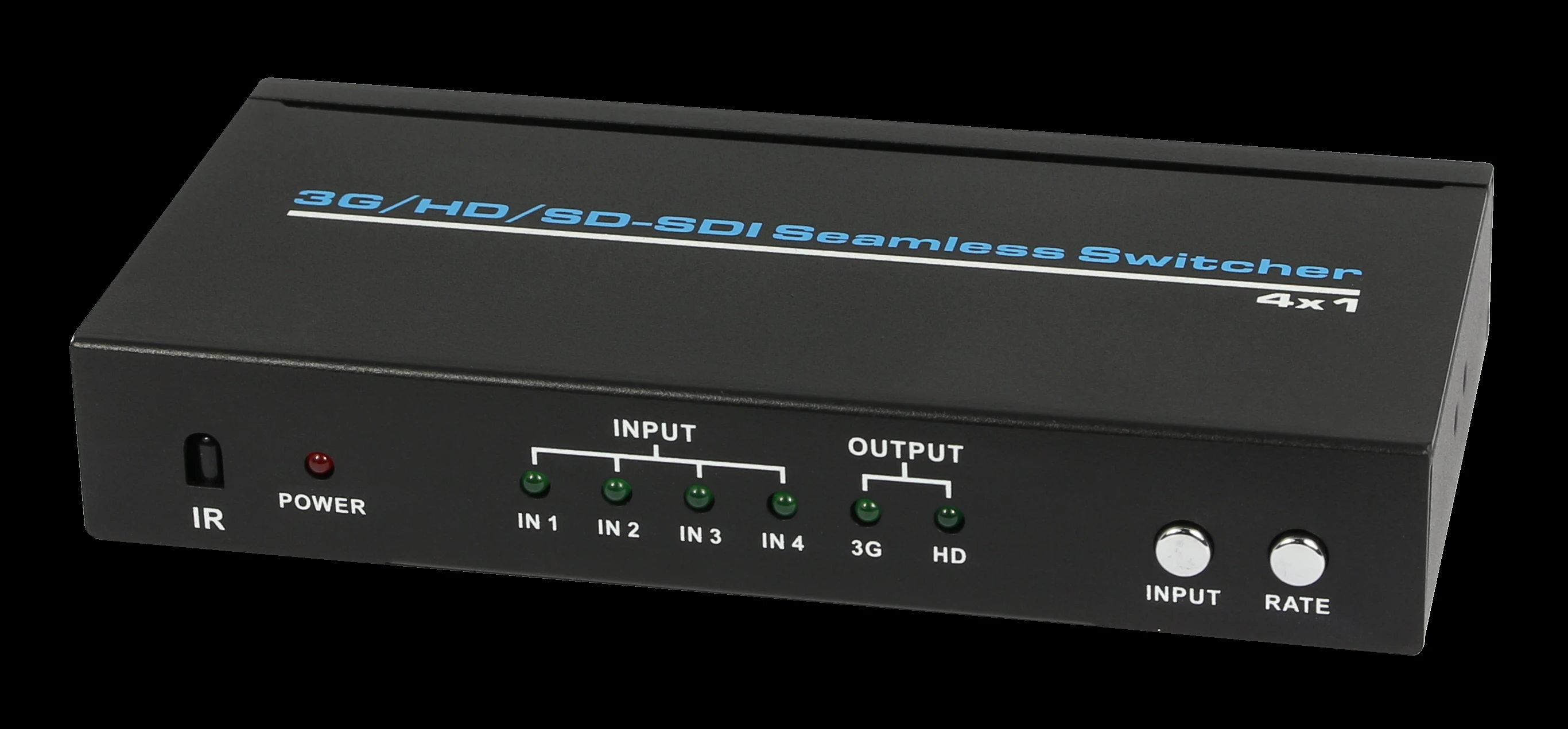

Спереди Панель

1) ИК: IR приёмное окно (принимает сигнал дистанционного управления этого Устройство только).

2) Мощность led: Этот красный светодиод загорается Когда устройство подключено с блоком питания.

3) Вход LED: ВSe ВходыСтатус лампой.

(1).ЯLluminate: Стабильность входного сигнала SDI.

(2).Мигает: входной порт выбран, но нет входного сигнала, или входного сигнала не стабильно

4) Выход СИД:Выход скорость статусЛампой.

5) Вход Выберите:Нажмите кнопку ввода, чтобы выбрать вход из 4 источников ввода.

6) Скорость Выберите:Нажмите кнопку скорости изменит выходную скорость (3G или HD).

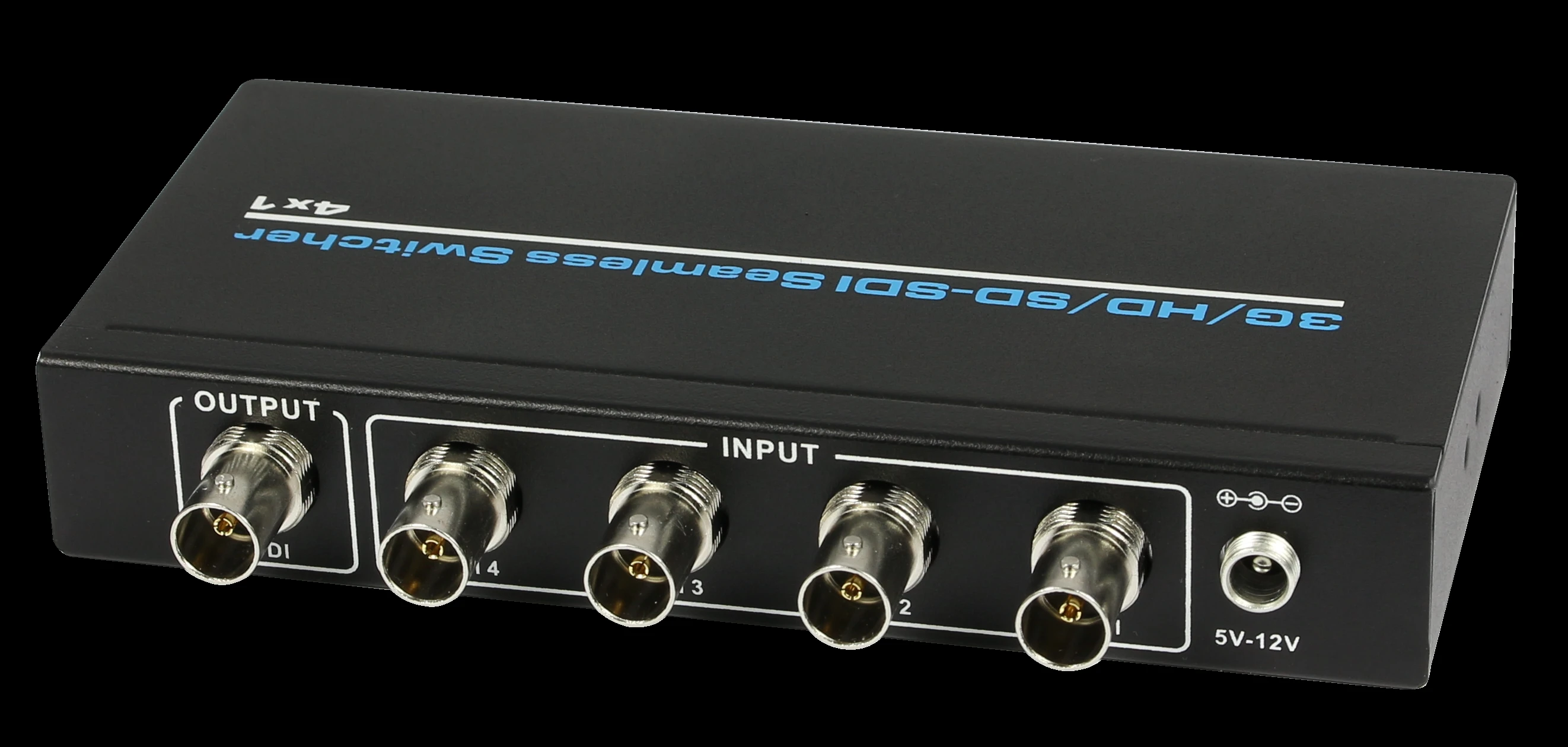

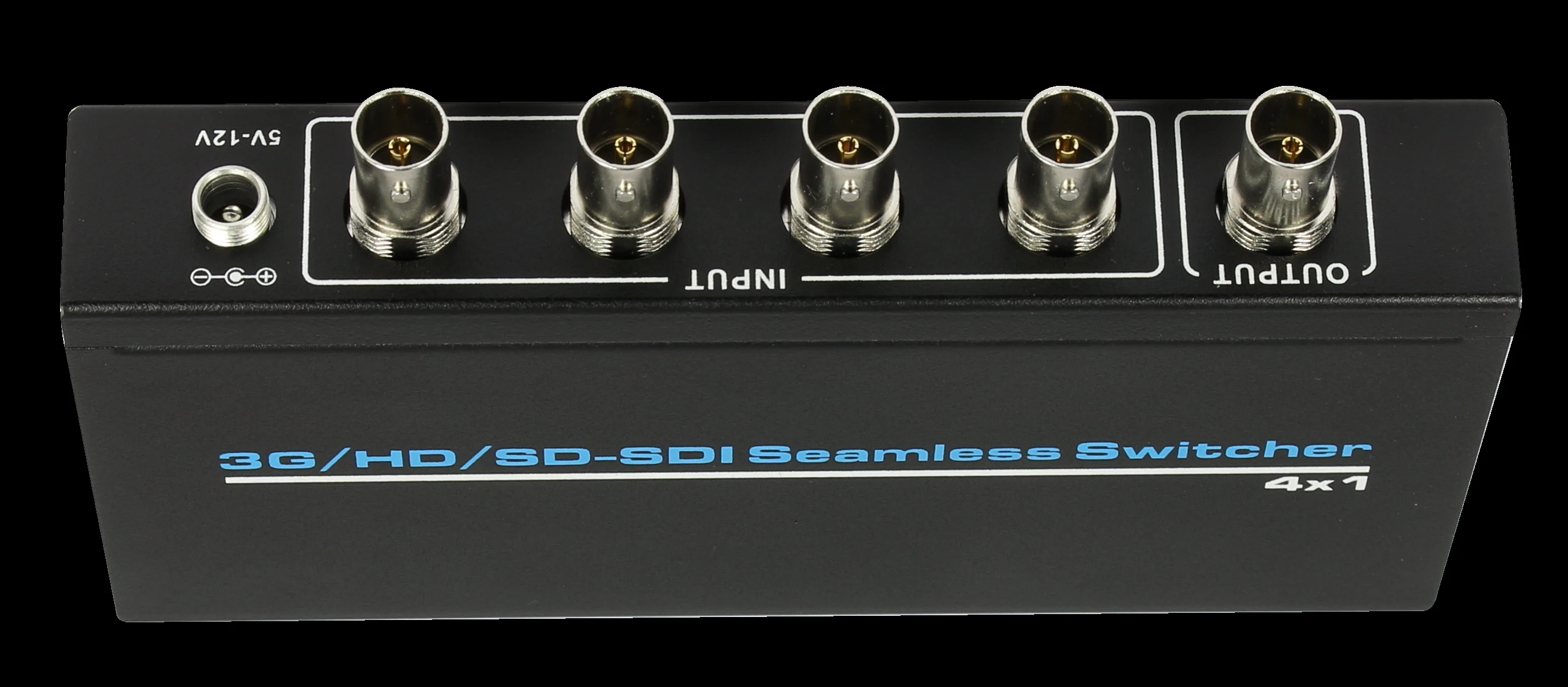

СзадиПанель

1) SDIИзПоложить: Этот слот-там, где вы подключаете дисплеи SDI или мониторы с коаксиальным кабелем (rg6).

2) SDI вход:Эти слоты являются там, где вы подключаете выход источника SDI от камеры SDI.

3) DC5 В-12 В:Подключите блок питания 5 В или 12 В постоянного тока в блок и подключите адаптер к сетевой розетке переменного тока.

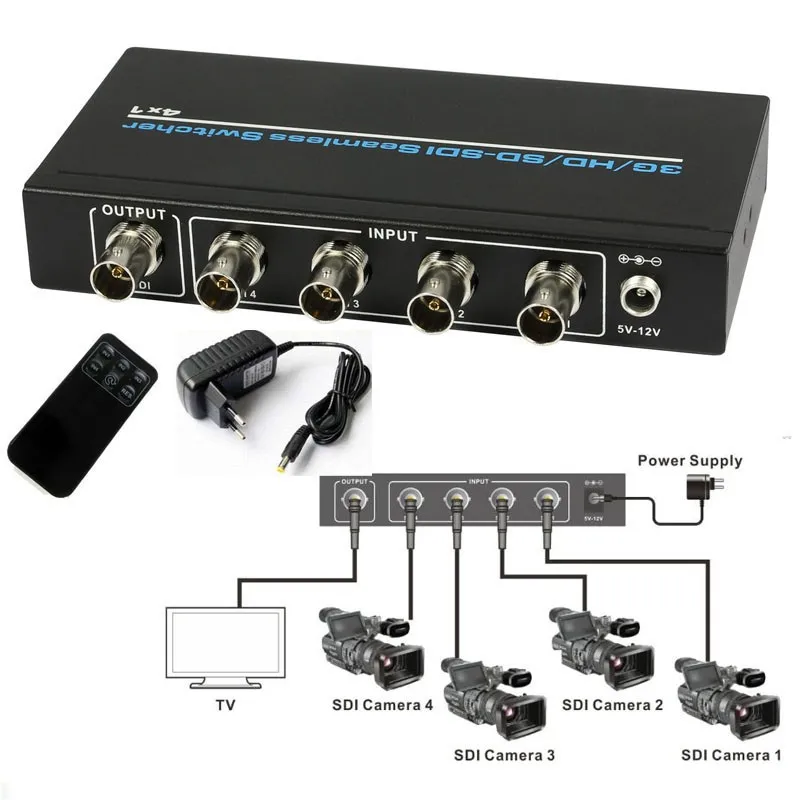

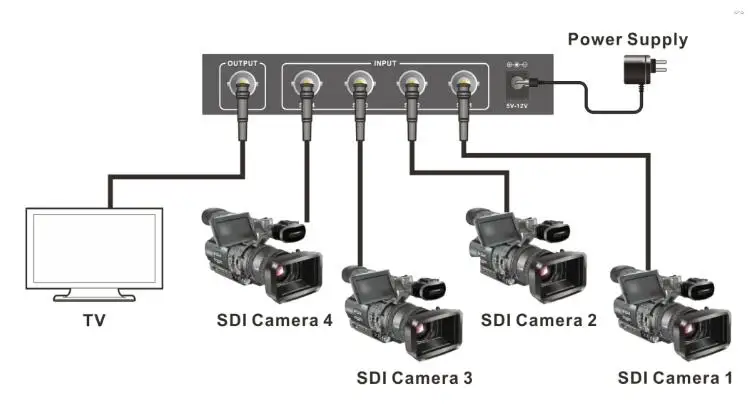

6.Применение пример
