Светодиодный драйвер B3603 CNC dc-dc постоянное напряжение тока Бак солнечной зарядки

Светодиодный драйвер B3603 CNC dc-dc постоянное напряжение тока Бак солнечной зарядки

B3603 dc-dc модуль понижения цифрового управления является цифровым управлением и цифровым дисплеем понижающий модуль, он имеет небольшой объем, высокую мощность, высокую эффективность, работает стабильность. он контролирует светодиод с помощью высокоскоростного микроконтроллера управления, может точно регулировать выходное напряжение и ток. он имеет 10 групп места хранения, Может хранить и передавать параметры в любое время. Он оснащен четырьмя из восьми периода светодиодный цифровой трубки, который может отображать напряжение, ток, мощность, емкость и другие параметры в реальном времени. В то же время, машина имеет автоматический выход после электрификации, автоматический поворот для отображения параметров и других функций, вы можете открыть или закрыть его в соответствии с потребностями.

Основные функции:

Цифровой дисплей, удобный и простой в использовании

Постоянное напряжение и состояние постоянного тока

Выход, CV и CC Световой индикатор

Точно Отрегулируйте выходное напряжение и значение тока

Автоматическое/ручное переключение напряжения, тока, мощности, емкости и других параметров дисплея

Может быть установлен ли автоматический выход или нет после электрификации

Можно установить, отключается ли отображение напряжения, тока, мощности и емкости или нет после выхода

10 групп места хранения, бесплатное хранение и увеличение

Один ключ для экономии напряжения и значения тока

Технические параметры:

Входное напряжение: 6 V ~ 40 V

Выходное напряжение: 0 ~ 36 В

Выходной ток: 0 ~ 3A

Регулирование напряжения/Разрешение дисплея: 0,01 в

Текущее регулирование/Разрешение дисплея: 0,001 A

Минимальное разрешение дисплея: 0,001 Вт

Минимальное разрешение дисплея: 0,001 Ач

Эффективность преобразования: до 92%

Выходная пульсация: меньше или равна 50 мВ

Рабочая температура:-40C~ + 85C

Рабочая частота 150 кГц

Защита от короткого замыкания: постоянный ток

Защита обратного подключения: нет, если необходимо, установите диод

Режим подключения: терминалы

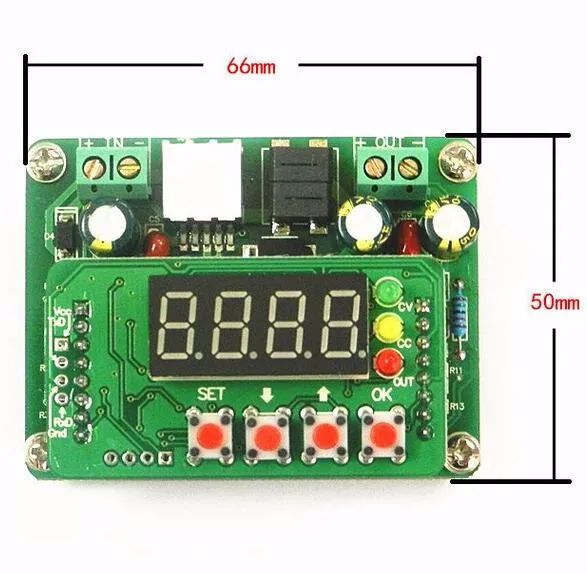

Размер (мм): 66 (длинный) * 50 (широкий) * 21 (высокий)

Вес: 43 г

Применение:

Модуль имеет два вида использования: один простой режим, другой полностью функциональный режим. По умолчанию простой режим, если вам нужен полностью функциональный режим, вы можете открыть его самостоятельно.

Простой режим использования:

1.Правильно подключить вход и выход, гарантировать входное напряжение в диапазоне требований. Не рекомендуется обратное соединение, иначе оно будет выгорать.

2. Установка напряжения и значения тока, Метод настройки следующим образом:

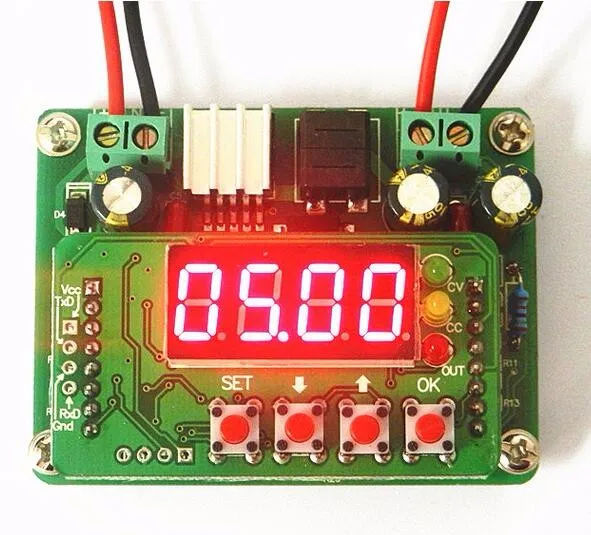

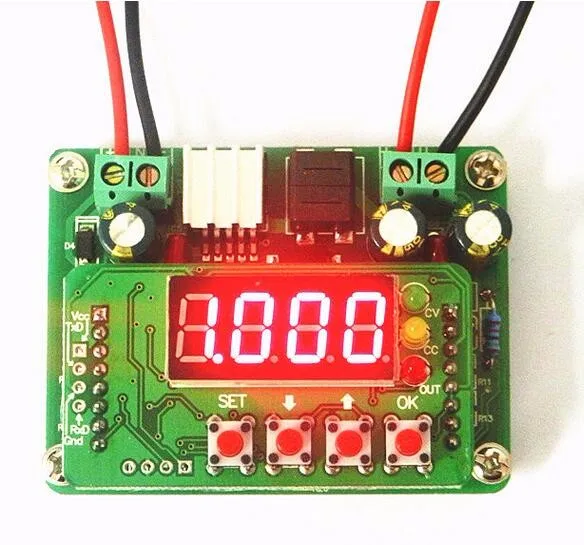

После электрификации светодиодный индикатор по умолчанию отображает значение напряжения, Формат дисплея напряжения-"00,00", нажмите кнопку "установить", чтобы переключиться на текущее значение, формат отображения значения тока-"0,000". пресс вКнопка увеличивает значение, нажмитеКнопка уменьшает значение, короткое нажатие кнопки может точно регулировать, долгое нажатие кнопки может быстро регулировать. если значение напряжения или тока было изменено, нажмите кнопку «установить», светодиодный дисплей «----» означает, что напряжение или ток были сохранены. Если нет изменения напряжения или значения тока, нажмите кнопку «SET», чтобы переключиться на значение тока или напряжения.

3. После завершения настройки нажмите кнопку «ок» для вывода.

4. В выходном состоянии нажмитеКнопка может увеличить значение выходного напряжения и нажатьКнопка может уменьшить значение выходного напряжения, когда светодиодный индикатор отображает значение напряжения, нажмитеКнопка может увеличить текущее значение и нажатьКнопка может уменьшить текущее значение, когда светодиодный индикатор отображает текущее значение, короткое нажатие кнопки может точно регулировать, длительное нажатие кнопки может быстро регулировать. В выходном состоянии, короткое нажатие кнопки «ок» может переключаться на параметры отображения, такие как напряжение, ток, мощность, емкость, длительное нажатие в течение 3 секунд автоматически отключается для отображения, длительное нажатие кнопки «ОК» снова отменит автоматическое отображение поворотов. в выходном состоянии,ИКнопка является недействительной.

5. В выходном состоянии нажмите кнопку "SET", чтобы закрыть выход.

Полностью функциональный режим использования:

Этот модуль имеет три специальные функции, по умолчанию закрыт, при необходимости вы можете открыть их самостоятельно.

Функция 0: после электричества, он будет автоматическим выходом.

Функция 1: сохранение и приведение параметров, отображение мощности и емкости.

Функция 2: автоматический поворот, чтобы показать параметры после выхода

Метод открытия/закрытия:

Долго нажмите кнопку «ОК», затем электричество, светодиодный повернет, чтобы показать среди «-- 0-», «-- 1-» и «-- 2-». При отображении «-- 0-», отпустите кнопку «ОК», которая будет открывать или закрывать функцию 0, при отображении «-- 1-», отпустите кнопку «OK», которая будет открывать или закрывать функцию 1, при отображении «-- 2-», отпустите кнопку «OK», которая будет открывать или закрывать функцию 2. после выпуска кнопки «ок» цифровой дисплей трубки» -- Y-«сказать, что уже открывают функцию тока, цифровой дисплей трубки» -- n-» ответил, что он уже закрывает функцию тока.

1. Включите функцию 0, она будет автоматически выводиться после электричества.

2. включите функцию 1, при отсутствии выхода нажмите кнопку «SET», чтобы отобразить напряжение «00,00», ток «0,000», введите параметры «Lo. -0 "и сохраните параметры" SA. -0 ". Ниже показана эта функция:

Например: нам нужно store10V, 1,5 A в месте хранения 1 и получить параметр из места хранения 1.

1 Нажмите кнопку «установить», чтобы переключиться на значение напряжения, установив значение напряжения 10,00 в, нажмите кнопку «установить», чтобы сохранить значение напряжения.

2 Нажмите кнопку «установить», чтобы переключиться на текущее значение, установив текущее значение 1,500 А, нажмите кнопку «установить», чтобы сохранить текущее значение.

3 нажмите кнопку «установить», чтобы переключиться на «SA.-0», нажмитеИлиЧтобы выбрать место хранения, здесь необходимо настроить на «SA.-1», нажмите кнопку «ок», чтобы сохранить «10 в, 1,5 а» в месте хранения 1.

4 нажмите кнопку «установить», чтобы переключиться на «Lo.-0», нажмитеИлиНажмите, чтобы выбрать место хранения, в котором должен быть приведен параметр, здесь необходимо настроить на «Lo. -1 ", затем нажмите кнопку" ОК "для получения параметров местоположения хранения 1.

5 этот модуль имеет в общей сложности 0 ~ 9 обычных 10 групп места хранения, место хранения можно установить произвольное напряжение и текущее значение.

3. Включите функцию 2, после выхода, он будет автоматически поворачиваться, чтобы отображать параметры, такие как напряжение, ток, мощность и емкость.

Примечание:

1. Правильно подключить вход и выход, не рекомендуется обратное соединение, или оно будет выгорать.

2, этот модуль является понижающим модулем, входное напряжение требует от выходного напряжения более 1,5 В.

3, выход под 2А естественным охлаждением, выход выше 2А должен усиливать тепловыделение.

Дисплей:

00,00: Напряжение, 00,00 ~ 36,00 в

0,000: Текущее значение, 0,000 ~ 3,000 A

P. 000,P0.00,P00.0, P000.: Значение мощности, блок W, положение десятичной точки в качестве мощности, чтобы изменить положение. Например: P. 123 said 0,123 W, P1.23 said 1,23 W, P12.3 said 12,3 W, P102. said 102 W

C. 000, C0.00,C00.0ИC000.: Значение емкости, единица Ач, положение десятичной точки, так как объем изменяет положение. Например: C.123 said 0.123AH, C1.23 said 1,23 AH, C12.3 said 12,3 AH, C123. said 123 AH

-0-,-- 1-,-- 2: Специальные функции 0, 1, 2,

-- Y: С открытым специальные функции

-- В виде буквы n: Закройте специальную функцию

SA. *(*: 0 ~ 9): Сохраните параметры в месте хранения 0 ~ 9

Короче спереди и длиннее сзади). *(*: 0 ~ 9): Приведите параметры из места хранения 0 ~ 9

----: Сохраняет напряжение и значение тока
