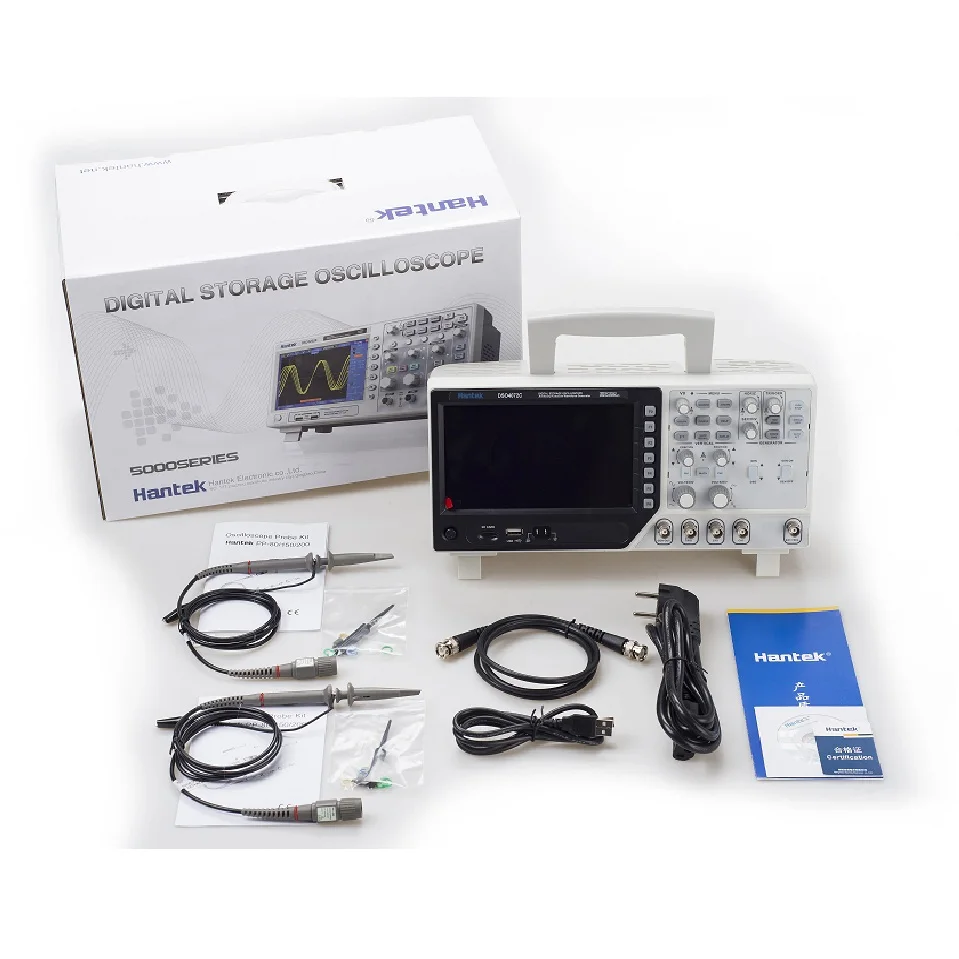

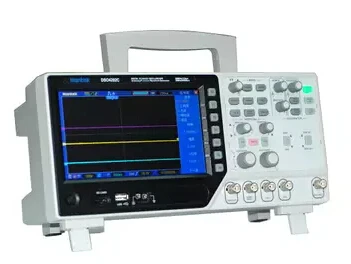

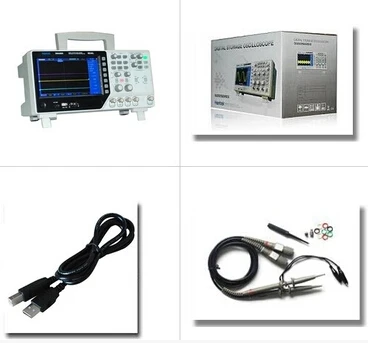

Hantek DSO4202C 2 канальный цифровой осциллограф 1 канал произвольный/Функция генератор

Hantek DSO4202C 2 канальный цифровой осциллограф 1 канал произвольный/Функция генератор

Модель

DSO4202C

DSO4102C

DSO4072C

Осциллограф

Частота образцов

Диапазон дискретизации: 1GSa/s

Эквивалентная частота образцов: 25GSa/s

Режимы приобретения

Нормальный

Только обычные данные

Пиковое определение

Высокочастотный и randon glith захват

Среднее

Wavefom средняя, выбор 4,8,16,32, 64128

Входы

Соединительная муфта входов

AC, DC, GND

Импенданс

1мом ± 2% 20пФ ± 3пф

Затухание зонда

1X, 10X

Поддерживаемый коэффициент затухания зонда

1X, 10X, 100X, 1000X

Максимальное входное напряжение

CAT I и CAT II: 300VRMS (10 ×)

CAT III: 150VRMS(1 ×);

Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа.

Горизонтальный

Диапазон скорости образца

1GS/s

Интерполяция формы волны

(Sin x)/x

Длина записи

40K

Диапазон сек/Див

2ns/div до 40s/div

4ns/div до 40s/div

Частота образцов и

± 50ppm в течение любого ≥ 1ms интервала времени)

Точность времени задержки

Диапазон положения

От 2ns/div до 10ns/div;

20ns/div до 80us/div; (-8div x s/div) до 40 мс;

(-4div x s/div) до 20 мс;

200us/div до 40s/div; (-8div x s/div) до 400s

Точность измерения времени Delta
(Полная полоса пропускания)

Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns);
> 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns);
Интервал образца = s/div ÷ 200

Вертикальный

Вертикальное разрешение

8-бит, все каналы в выборку одновременно

Диапазон положения

2 мВ/деление до 10V/div

Полоса пропускания

200 МГц

100 МГц

70 МГц

Время подъема на BNC (Типичный)

1.8ns

3.5ns

5ns

Аналоговая полоса пропускания в нормальных и средних режимах на BNC или с зондом, DC в сочетании

2 мВ/деление на 20 мВ/div, ± 400mV; 50мв/div до 200 мВ/div, ± 1V

500mV/div до 2V/div, ± 40V 5V/div, ± с алюминиевой крышкой, 50В

Математика

+, -, *, /, FFT

FFT

Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;

1024 точка образца

Ограничение полосы пропускания

20 МГц

Низкочастотная характеристика (-3 дБ)

≤ 10 Гц на BNC

Точность усиления постоянного тока

± 3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див;

± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див
