Full HD 1080p4x2 HDMI матричный коммутатор 4 К * 2 3D V1.4 Switcher Splitter Video Converter адаптер с

4 К Матрица HDMI 4x2

Уважаемый покупатель!

Спасибо за покупку данного товара. Для оптимальной производительности и безопасности, пожалуйста, прочитайте эти инструкции тщательно перед подключением, использованием или регулированием этого продукта. Пожалуйста, сохраните это руководство для будущей ссылки.

Наша серия HDMI-конвертер, переключателей, расширителей, матрикс и разветвители предназначены для того, чтобы ваш/V устройство использовать более удобно, более комфортно, более Продуктивная и более экономичная.

Hdmi матрица 4x2 может подключить 4 HD-источника сигнала до 2 HD-дисплея клемм с оптическим волокном или стерео выход на наушники. Матрица позволяет переключать или разделять Четыре HDMI-устройства с легкостью на два HDMI-совместимых монитора или проекторов. А любой выходной порт может реализовать независимый аудиовыход по оптоволокну или стереофоническому телефону.

Наши устройства предлагают решения для шума, пространства и безопасности, управления данными, распределения информации, презентация конференц-зала, школа и корпоративная учебная среда.

Особенности:

LПоддержка HDMI 1.4b

LПоддержка 3D видео формат

LПоддержка самой высокой разрешения до4096*2160/30 Гц

LПоддержка скорости передачи данных 3.2 г и тмдс-часы до 320 мГц

LПоддержка глубокого цвета 8/10/12 бит

LКогда резолюция составляет 1080 P и ниже, поддержка AWG26 HDMI Стандартный кабель вход до 15 метров длины, выход до 25 метров длины.

Когда разрешение составляет 4 К, поддержка AWG26 HDMI Стандартный кабель вход до 12 метров длины, выход до 15 метров длины.

LПоддержка 3.5 мм Аудио выход и оптический выход

LПоддерживает четыре HDMI-входа, которые будут переключать или разделять два выхода HDMI.

LПоддержка 5.1 звукового канала

LПоддержка одиночного дисплея высокой четкости и нескольких выходов HD-сигнала, таких как DVD-плееры, a/v ресиверы и установлены верхние коробки.

LТребуется DC5V/3A блок питания

Технические характеристики:

Hdmi версии………...………. …….... ........... .... HDMI 1.4b

HDMI разрешением…….... ........... ........... ........... ........ …... до 4096*2160/30 Гц

Поддержка видео формат……… .........................………...……. …... 8/10/12 бит глубокий цвет

Поддержка аудио форматы…… .................... …...-hd/Dolby-TrueHD // DTS/dolby-ac3/DSD

Максимальная пропускная способность……… ......…… ..….... ........... 320mhz

МаксПередачиRate……. ……. ………. ……. …….... ........... 3.2 Гбит/с

Входное кабельное расстояние... ……… ..…… (1080 P разрешение) ≤ 15 м, (4 К разрешение) ≤ 12 м AWG26 стандартный кабель HDMI

Выход кабель distance…… .. (1080 P разрешение) ≤25m, (разрешение 4 К) ≤15m 15m AWG26 HDMI Стандартный кабель

HDMI Вход .......……… ....………...……… ..…… ....... ........... .... 4

HDMI Выход…… ......……… ......... ........… .. 2

Макс рабочий ток……… ..……. .... 1600mA

Адаптер питания формата .............................. Вход: ac (50 Гц, 60 Гц) 100 В-240 В; выход: DC5V/3A

Рабочая Температура диапазон…… ..………. …...…… ..……… ..... (-15 до + 55℃)

Рабочая влажность range……...…… ..…. …... от 5 до 90% RH (без конденсации)

Размеры (Д х Ш х В)……. ………200 х 70 х 25 (мм)

Вес… ..……….... ................ ........... .... 320G

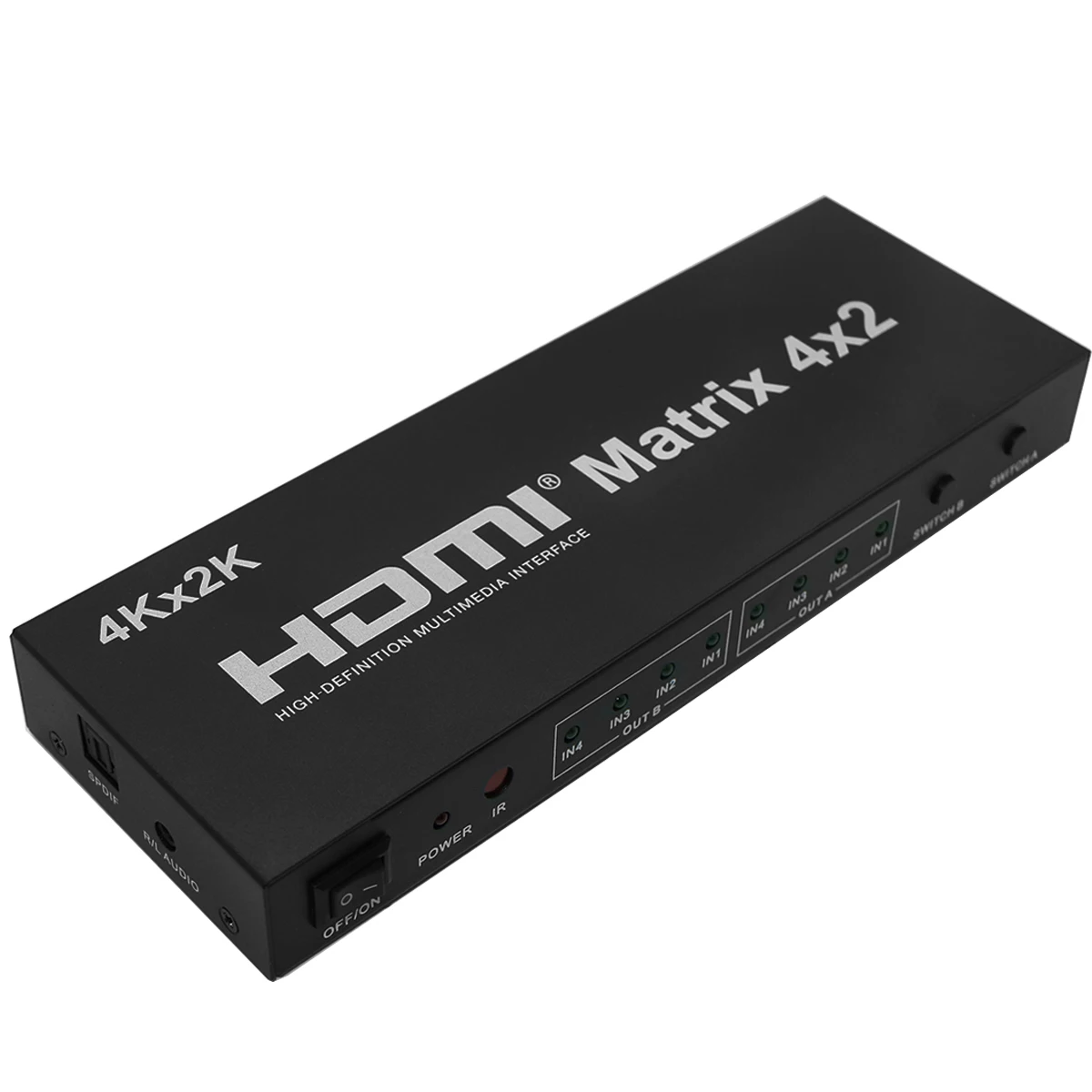

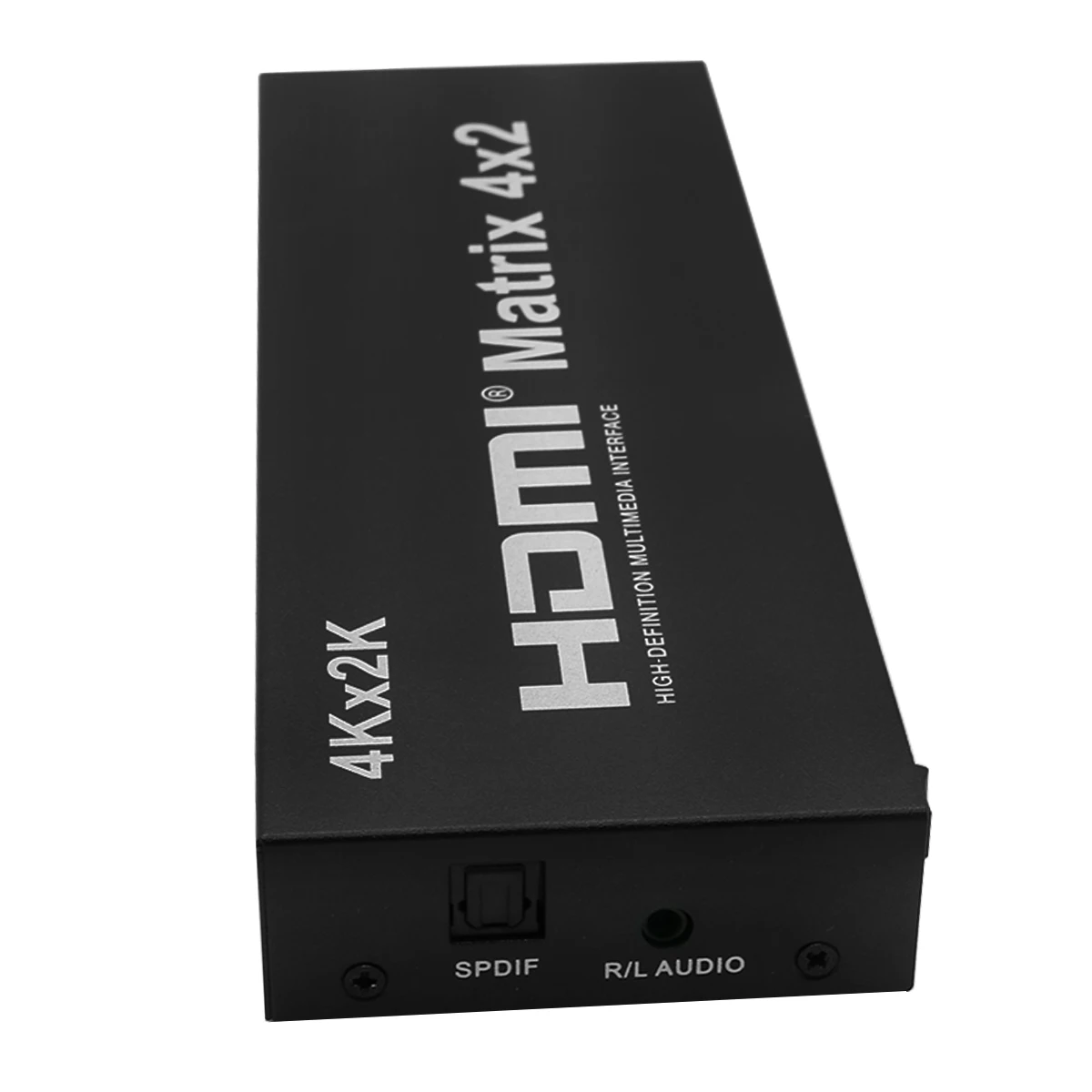

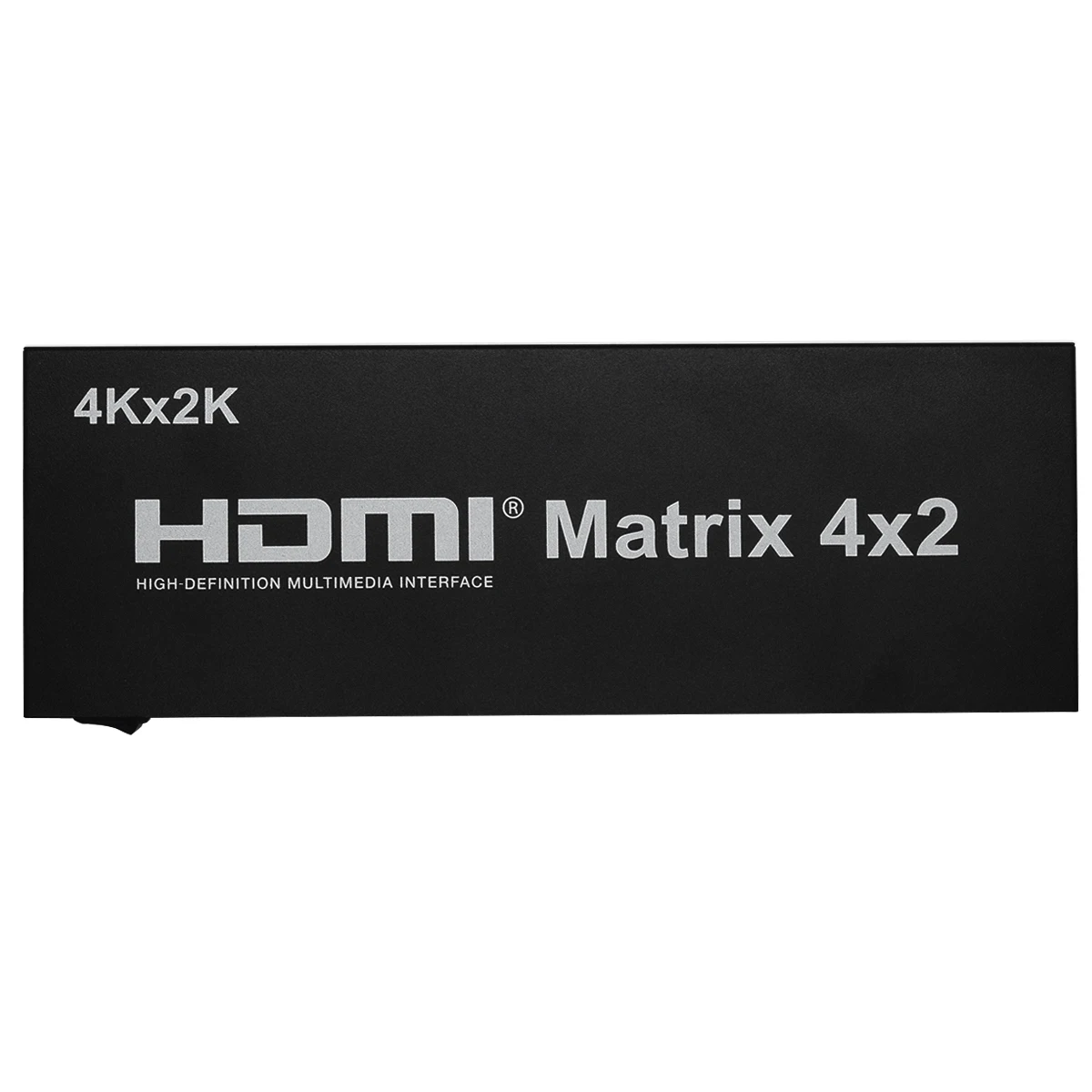

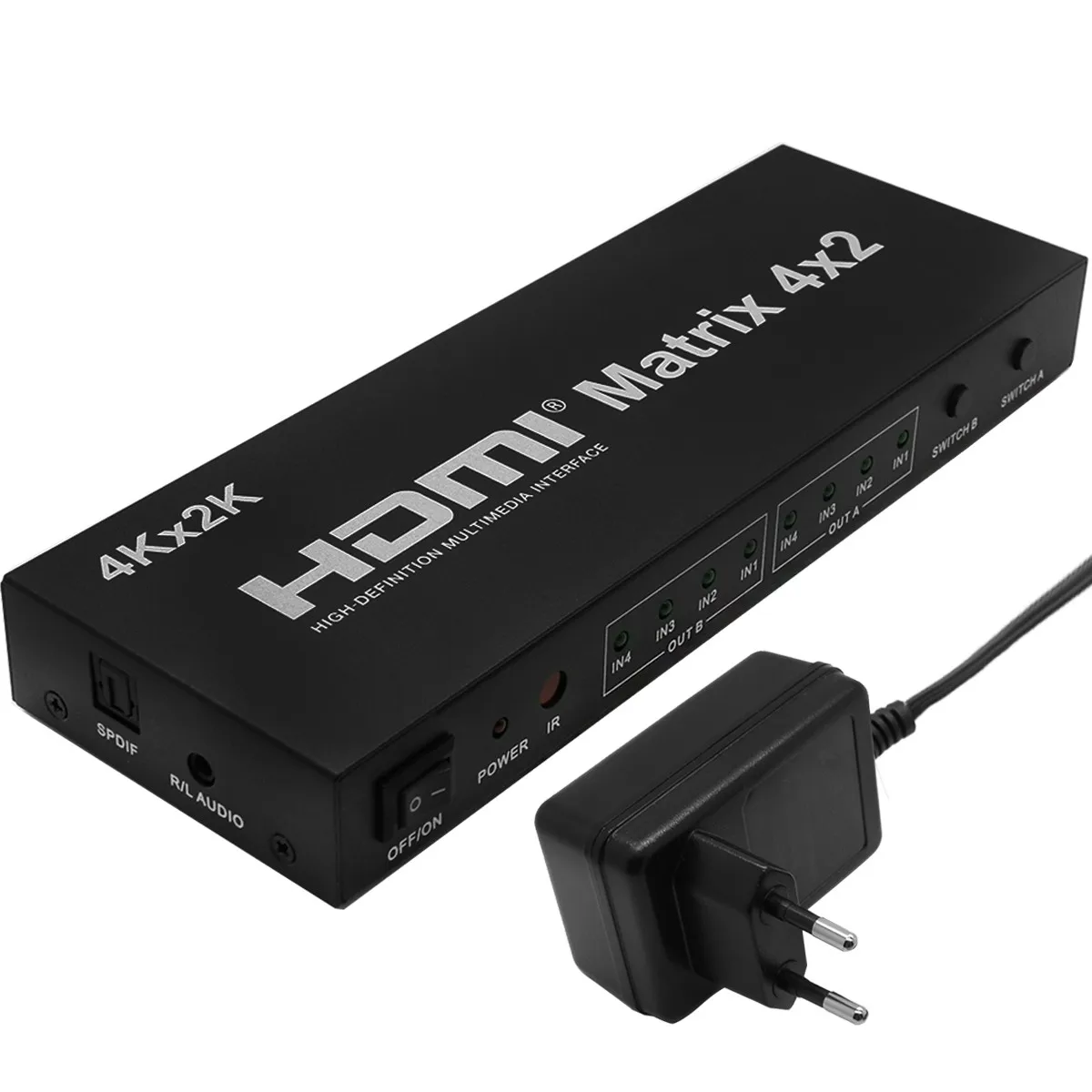

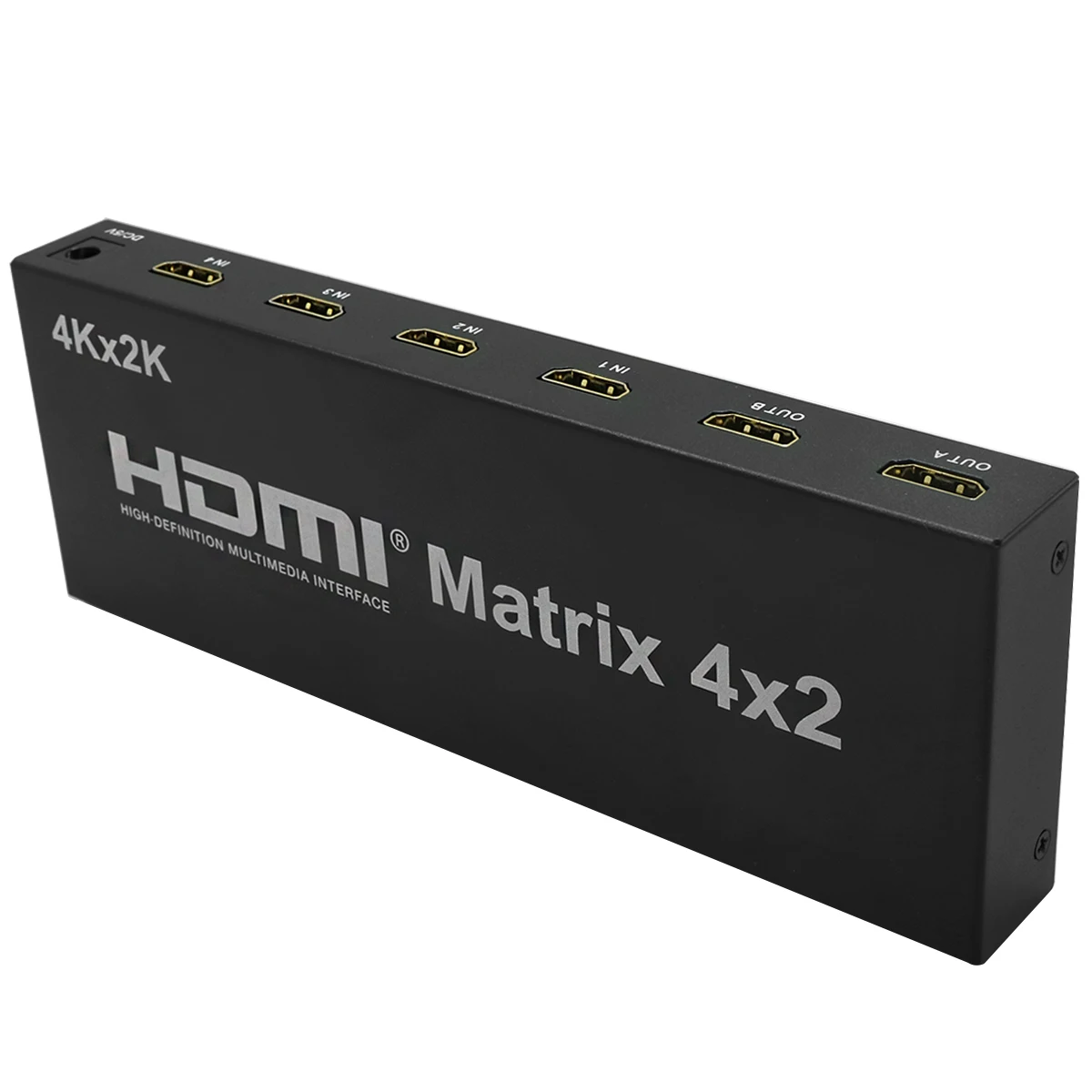

Изображение продукта:

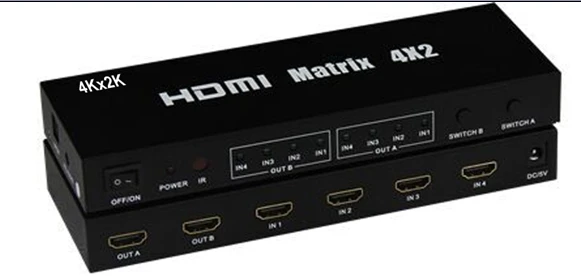

Физическое соединение, показывающее картинку:

ИК Дистанционное управление:

1)Четыре кнопки на выходе-это соответствующий источник ввода in1-in4, который из Out A, in1-in4 может быть включен свободно.

2)Четыре кнопки от B-это соответствующий источник ввода in1-in4, который из Out B, in1-in4 может быть включен свободно

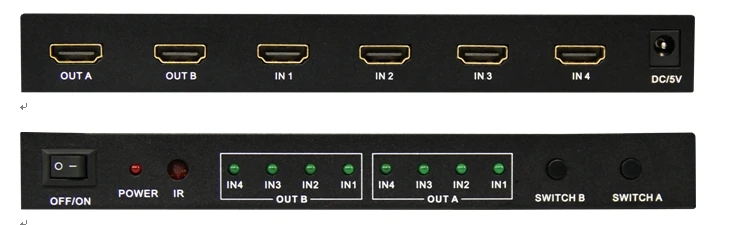

Обучение кнопок и светодиода:

1.Инструкции LED: in1-in4-это соответствующие источники ввода из выхода A или out b.

2.Управление из Пуговицы: коммутатор A или коммутатор B используется для включения соответствующего источника ввода из выхода или на выход B.

3.Нажмите кнопку “коммутатор A” 4x2 матрицы HDMI около 5 секунд, он может переключаться между 5.1 и 2.1 аудиоканалом.

Операционная и подключение:

2.Подключение каждого источника HDMI-устройства и вход матрицы HDMI с помощью одного кабеля HDMI

3.Подключение дисплея устройств и вывода матрицы HDMI с помощью одного кабеля HDMI.

4.Подключение аудиовыхода и стереоусилителя с стереофоническими наушниками или волокнами

5.Используйте пульт дистанционного управления IR для включения источника сигнала свободно.

6.Подключение 5 В питания к HDMI 4x2 матрицы.

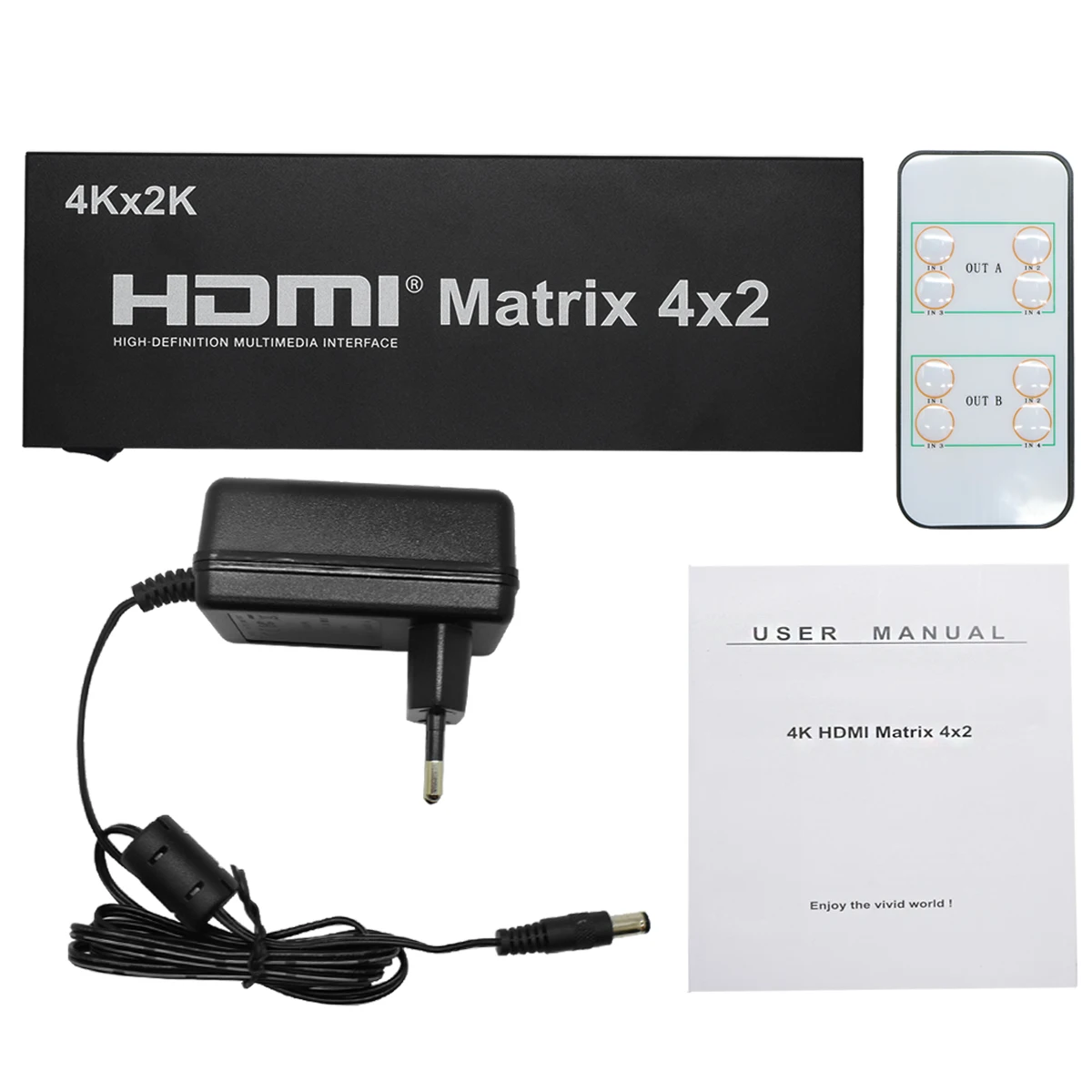

Интимные аксессуары:

1.HDMI матричный

2.ИК Дистанционное управление

3.5 В адаптер питания

4.Руководство пользователя

Примечания:

Пожалуйста, используйте машину в качестве инструкции, содержащейся в списке, чтобы сохранить длительный срок использования машины.

1.Машина должна быть размещена на месте далеко от влажной, высокой температуры, пыльной, эрозионная и окислительная среда.

2.Все детали будут свободны от сильного встряхивания, удара, падения.

3.Трогать адаптер питания с влажными руками запрещено.

4.Пожалуйста, держите адаптер питания головы и не Потяните шнур питания, когда отрезаете от розетки.

5.Пожалуйста, отключите отключение питания, когда машина не используется в течение длительного времени.

6.Пожалуйста, не открывайте чехол и не прикасайтесь к внутренней части.

7.Пожалуйста, используйте оригинальный заводской мощности adptor.

Перед включением питания, пожалуйста, проверьте линию подключения внимательно. И удостоверьтесь, что все интерфейсы обычно связаны. Общие проблемы, связанные с стрельбой, показывают ниже:

Серийный номер

Описание проблемы

Причины и способы решения

1

 Non-power-связной

1、Проверьте, является ли головка адаптера питания действительно и правильно вставлен разъем питания.

2、Проверьте переключатель мощности, если это в статусе.

2

Нет фото

1、Пожалуйста, убедитесь, что Телевизор включен и был связан с машиной.

2、Проверьте, подключен ли источник сигнала и хорошо подключен.

3、Проверьте качество системы.

4、Проверьте, является ли линия всем хорошим качеством.

5、Проверьте качество кабеля

3

Скрывать изображение

1、Снова попробовать подключить кабель, чтобы быть свободным от неудачного подключения.

2、Кабель HDMI Качество

4

Удаленный

1、Пожалуйста, проверьте если пленка, которая прекращает текущий, была снята.

2、Проверьте, работает ли удаленный аккумулятор.
