FUTV3506 DVB-T2 модулятор (2 * ASI В, 1 * IP, QPSK/16QAM/64QAM/256QAM) с сетевой системы

r: V20150918-16-18 таблица данныхРуководство пользователя

Вход:asi, ipВыход:DVB-C

Обзор

FUTV3506 DVB-T2 модулятор наш новый продукт, разработанный соблюдение DVB-T2 стандарт. Благодаря передовой кодирования и регулирования технологии, Этот модулятор может эффективно использовать земли ресурсов спектра и позволяют обеспечить надежную сигналы для Фиксированный, мобильный и портативных устройств. по сравнению с dvb-t, Канал емкость увеличивается на 50% под аналогичных Перевозчик шум (CNR) порог. FUTV3506 DVB-T2 модулятор также поддерживает режим (один-PLP) и режим B (несколько ПЛП), оснащенный Ми (T2-MI) интерфейс и может получить Транс Mi ssion данных и синхронный информации от DVB-T2 шлюз через его asi и портов IP.

Кроме того, это устройство может быть обновлен и управляется через сеть системы, которая позволяет ему быть широко используется в создании цифрового вещания сети и обеспечивают хорошую сигналы для научная лаборатория и DVB-T2 STB.

Особенности

полностью соответствует EN302 755

2 ASI входов, 10 мГц вход, 1PPS вход/выход, и 1 Gigabit Ethernet IP Input
поддерживает до 8 ПЛП вход
Поддержка мисо и siso
Поддержка QPSK/16QAM/64QAM/256QAM (нормальный или повернут)
Поддержка формат ts: T2-MI или MPEG2 TS (режим)

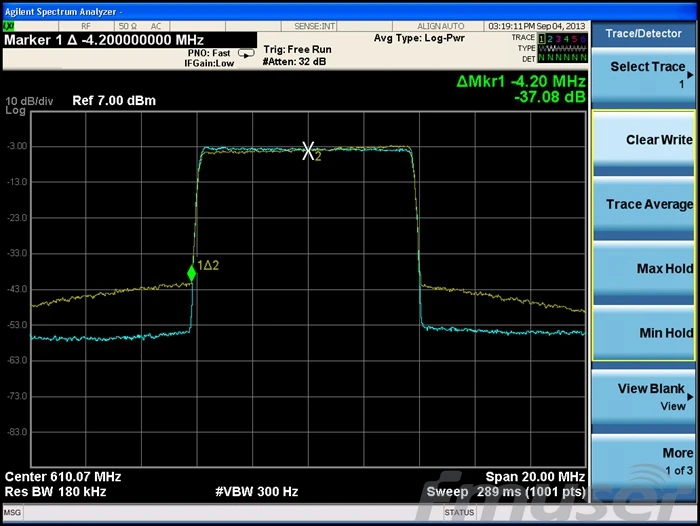

Высокая производительность выход: Mer> 43dB, плечо уровень> 56Db
Выход полоса пропускания сигнала: 5 м, 6 м, 7 м, 8 мГц
Диапазон частот: 30 мГц ~ 900 мГц
Выходной уровень ВЧ:-17 ~ + 0dBm, 0.1db шаговый
Поддержка два типа papr: TR-PAPR

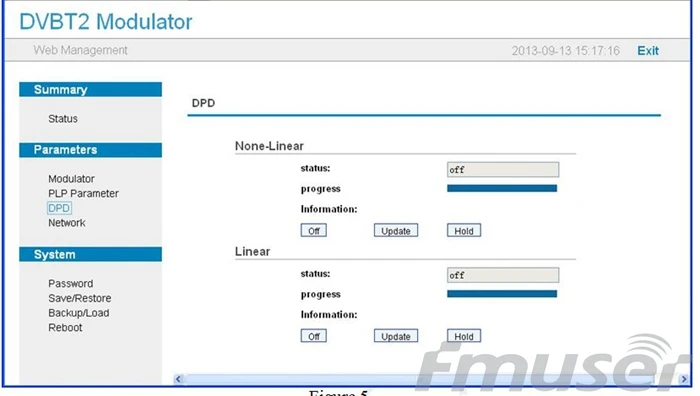

поддерживает руководство не линейный и линейного цифрового предварительно искажений (DPD)
Постоянная температура кварцевый генератор, как высокая как 0.1ppm стабильность
Поддержка онлайн обновления
Клавиатура операции и ЖК-дисплей дисплей

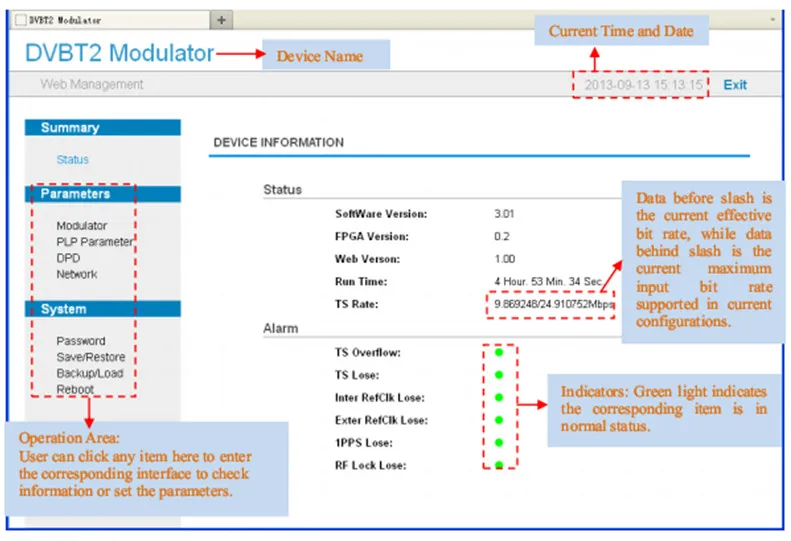

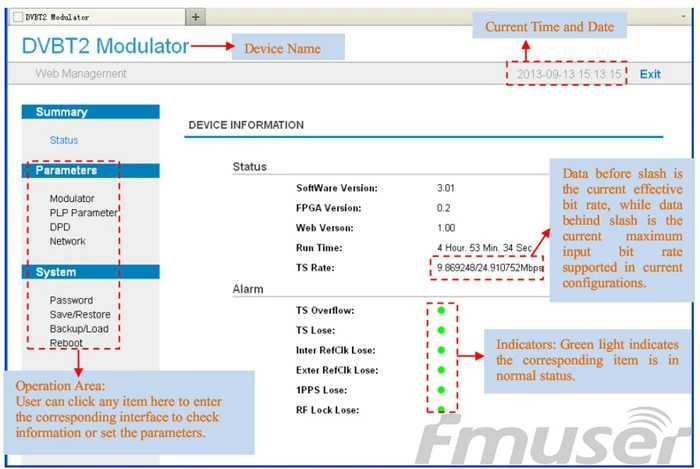

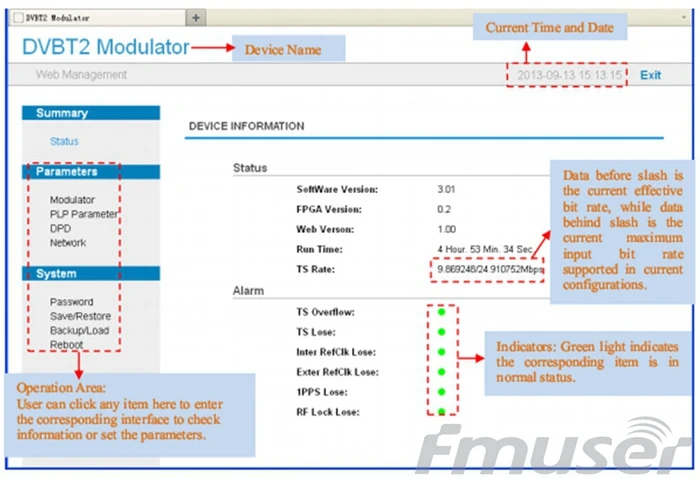

Система управления сетью

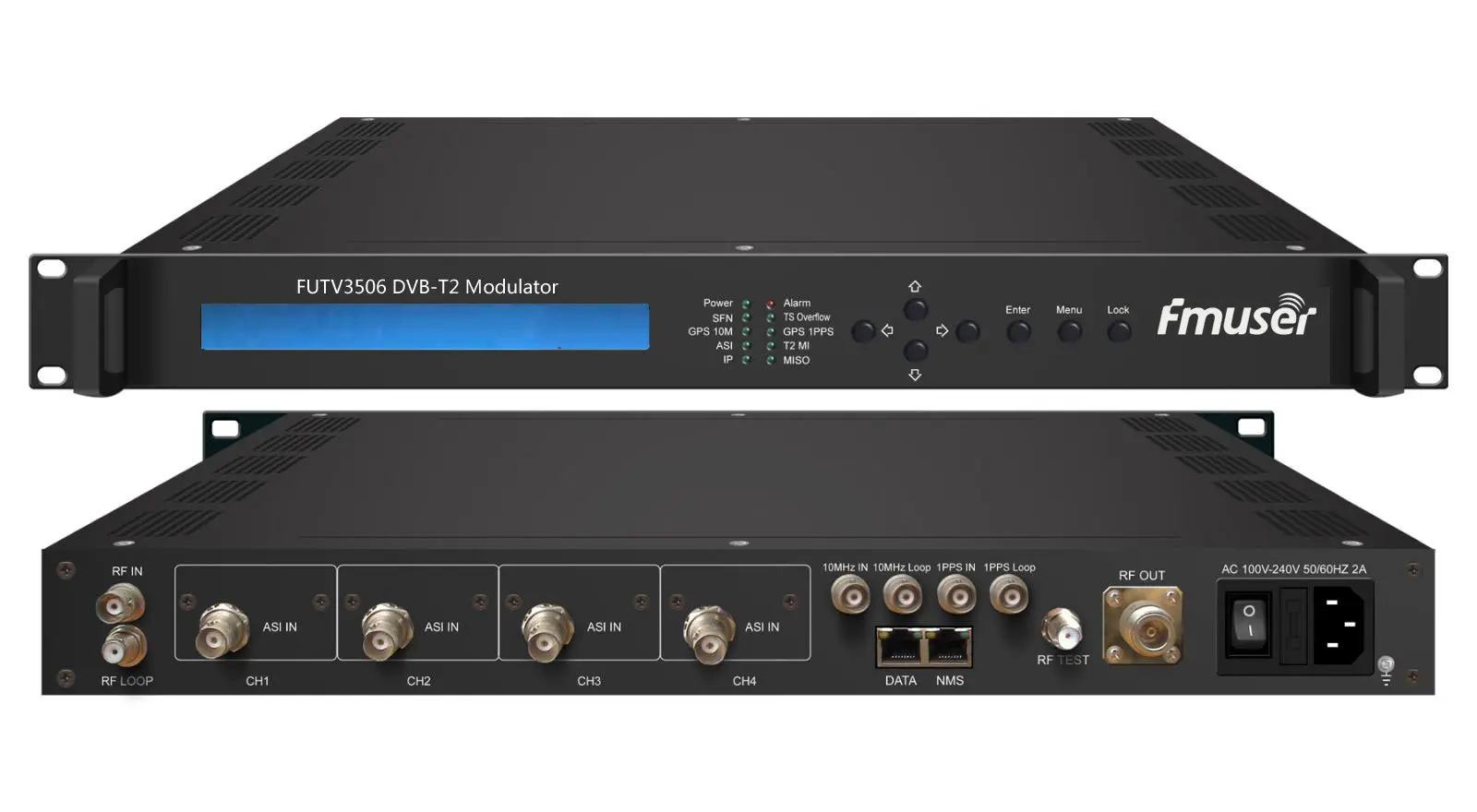

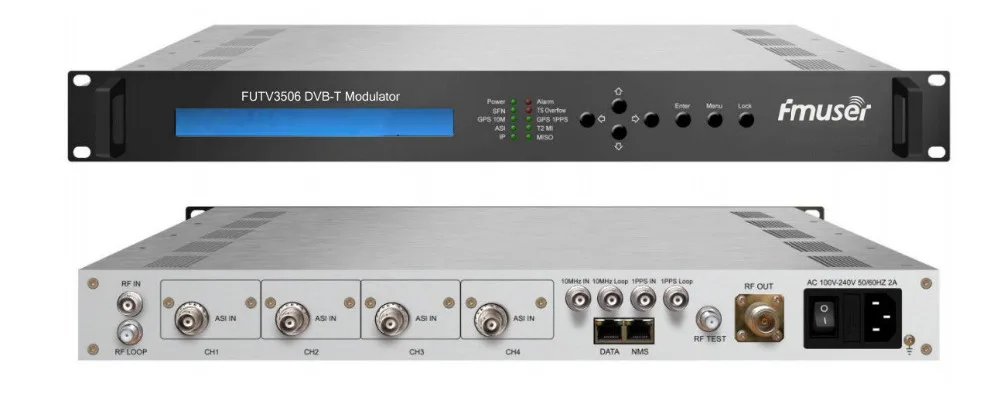

внешний вид и иллюстрации

Технические характеристики

Вход

T2MI вход по Asi и IP

MPEG-2 вход ts по Asi

10 мГц входной опорной частоты, интерфейс BNC

1PPS ввода или вывода, интерфейс BNC

модуляции

Стандартный

EN302 755

Режим

Режим (один-PLP);

Режим B (несколько PLP)

ПЛП Созвездие

QPSK, 16QAM, 64QAM, 256QAM (нормальный или повернут)

L1 Post созвездий

bpsk, QPSK, 16QAM, 64QAM

FEC Длина

Короткие (16 К), нормальный (64 К)

FEC скорость

1/2, 3/5, 2/3, 3/4, 4/5, 5/6

Пилот узор

PP1 к PP8

Защитный интервал

1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4

FFT режим

1 К, 2 К, 4 К, 8 К, 16 К, 32 К, 8k-ext, 16k-ext, 32k-ext

Пропускная способность

5 мГц, 6 мГц, 7 мГц, 8 мГц

Чистая режим

РНБ, SFN

РФ

Разъем

N Тип, 50Ωimpedance

Диапазон РФ

30-900 мГц, 1 Гц шаговый

Выход уровень att

-17 ~ + 0dBm, 0.1db шаговый

mer

> 43db

Уровень плеча

> 56dB

papr режим

TR-PAPR

Системы

ЖК-дисплей дисплей, клавиатуры и управления сетью

Поддержка Обновление программного обеспечения через сеть

общие

отставке (Ш * Д * В)

482 мм * 410 мм * 44 мм

Вес

4.8 кг

Температура

0 ~ 45C (операция),-20 ~ 80C (для хранения)

Мощность питания

AC 220 В +-10%, 50/60 Гц

Мощность потребление

34 Вт

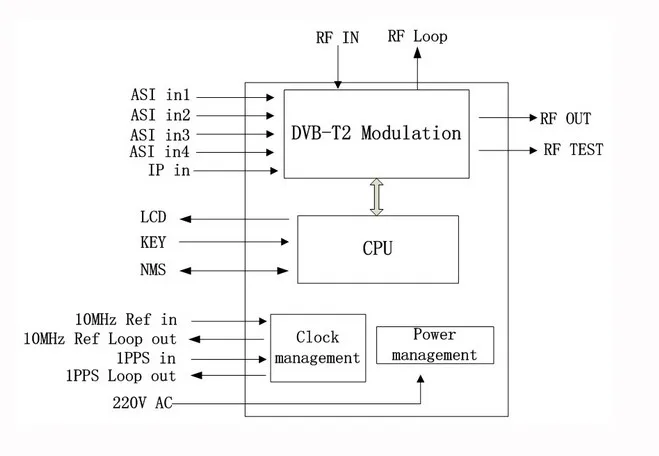

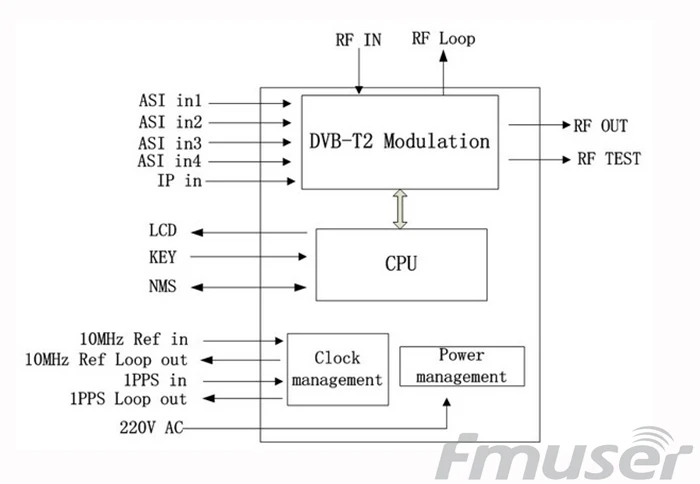

pinciple диаграмма

Упаковка список

1 шт. * FUTV3506 DVB-T2 модулятор

1 шт. * Руководство пользователя

4 шт. * ASI кабели

1 шт. * Мощность адаптер
