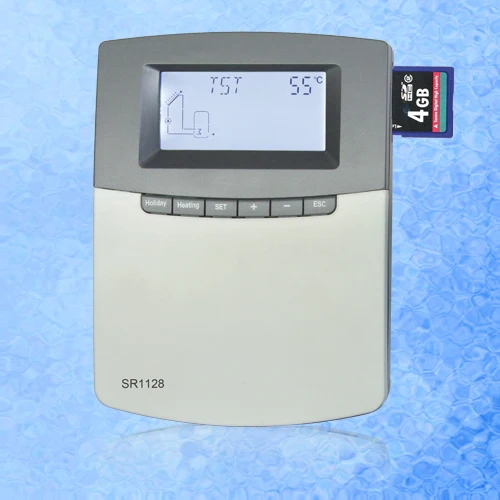

Контроллер солнечного водонагревателя SR1128 контроллер системы отопления

Контроллер солнечного водонагревателя SR1128 контроллер системы отопления

2,1 введение контроллер

Основные Особенности:

ЖК-дисплей дисплей

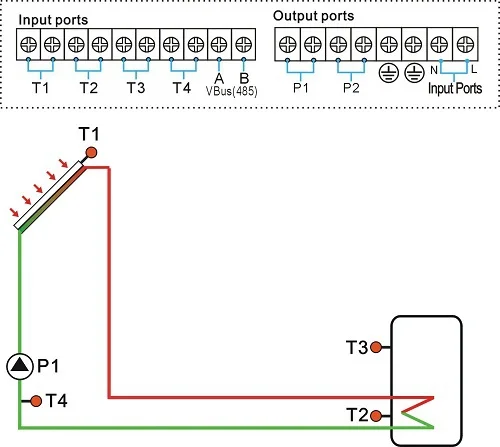

4 входного сигнала датчика

И т. д. 1 релейный выход

1 ШИМ выход для контроля скорости насоса

Данные, сохраненные на sd-карте (Изображение 1, 2, 3)

Пульт дистанционного управления RS485 (изображение 4)

Функция контроля времени и температуры

Энергосберегающая модель ВКЛ/ВЫКЛ

2,2 Объем поставки

Фонарь-1 шт.

Руководство пользователя (1 шт.)

2 x винт и дюбель

1 x PT1000 датчик (& phi;6*50 мм, длина кабеля 1,5 м)

2 x NTC10K (& phi;6*50 мм, длина кабеля 3 метра)

1 x пакет для снятия напряжения

(Примечание: sd-карта и RS485 к USB адаптеру не включены)

2,3 Технические данные

Материал чехлов: АБС-пластик

Доступная температура окружающей среды: 0. .. 40 градусов по Цельсию

Размеры: 188x138x43 мм

Крепление: на стене или в электрических корпусах

Кнопка управления: 6 кнопок на панели

Функции: контроллер, используемый в Солнечной системе горячей воды и солнечной системе отопления,

Имеет такие функции, как контроль температуры, измерение тепловой энергии,

Накопленное время работы насоса Солнечной цепи, функция интервала коллектора,

Термостатор, слой для хранения с подогревом, приоритетная логика, резервное отопление, теплопередача,

Функция защиты от легионеллы,

PWM скорость насоса и т. Д.

Порт связи: паз sd-карты.

Источник питания: 100. .. 240 В ~, 50. .. 60 H z

Потребляемая мощность: <1 Вт

Точность измерения температуры: ± 2 по Цельсию

Диапазон измерения температуры коллектора: -10- 200 градусов по Цельсию

Диапазон измерения температуры резервуара или трубы: 0-110 градусов по Цельсию

Входы: 1 Датчик Pt1000 (≤ 500 градусов по Цельсию)

Для коллектора (силиконовый кабель ≤ 280 по Цельсию)

3 x NTC10K, B3950 датчик (≤ 135 по Цельсию)

Для бака, (ПВХ кабель ≤ 105 по Цельсию)

1 x подключение пульта дистанционного управления RS485

Выход s:1 ШИМ выход (≤ 200 Вт); 1 релейный выход (каждая доступная мощность ≤ 300 Вт)

Температура окружающей среды:-10-50 градусов по Цельсию

Класс водонепроницаемости: IP40

Основные функции

Время нагрева

Контроль разницы температур 1 * & Delta;T

Коллектор аварийного отключения

Коллектор функцией охлаждения

Коллектор низкая защита от высоких температур

Коллектор защита от замерзания

Функция повторного охлаждения резервуара

Градусами Цельсия и Фаренгейта передачи

Максимальная температура резервуара (1 резервуар для хранения)

Анти-Legionella функция

Управление скоростью вращения (1 полупроводник)

Термальность энергии измерения

Насос интервал функция

Запись данных на sd-карту памяти

Интернет доступа

Ручное управление (для 2 выходов: P1, H1)

Установка пароля

Восстановления к заводским настройкам

Функции праздника

Ручное Отопление

Температура запрос функция

Защита памяти

Защита для экрана

Выявление и устраниение неисправностей

Проблемы защиты

Trouble проверки
