Voxlink SDI всем преобразователю Scaler SD, HD и 3G-SDI-HDMI/dvi/VGA/композитный конвертер разветвитель с 12 В Power adapter_dhl

1.Введение

SDI для всех преобразователей Scaler позволяет SD, HD и 3G-SDI сигналы должны быть показаны на HDMI/dvi/VGA/композитный порт дисплей. Это означает, что теперь профессионалам легче распределять и расширять свой сигнал SDI, давая возможность для отображения работы на этом дисплее. Кроме того, благодаря L/R Audio выходы пользователи могут выводить аналоговые форматы аудио, в то время как петля-через 3G-SDI-дизайн пользователи получают возможность одновременного показа контента как на SDI, так и на HDMI/dvi/VGA/композитном порте отображает.

2.Особенности

ØПоддерживает sd-sdi, hd-sdi и 3G-SDI входные сигналы с автообнаружением;

ØПоддерживает HDMI/dvi/VGA/Composite и SDI (Bypass) выход одновременно;

ØИнтерфейс SDI работает по битрам 2.970 Гбит/с, 2.970/1.001 Гбит/с,
1.485 Гбит/с, 1.485/1.001 Гбит/с и 270 МБ/с.;

ØПоддерживает вход SDI/выходное расстояние до 100 м (3G-SDI), 200
Метров (hd-sdi), или 300 м (sd-sdi);

ØМасштаб любого SDI-сигнала на HDMI/dvi/VGA/Composite:
1. hdmi/dvi/VGA Таймер: 1280x720,1920x1080,1024x768,1920x1200;
2. композитный Формат: pal, ntsc;

ØПоддерживает входные режимы SDI:
1. sd-sdi (SMPTE 259m-c, по битрам 270 мбит/с)
2. hd-sdi (SMPTE 292 м, по бита 1.485 Гбит/с и 1.485/1.001 Гбит/с)
3. 3G-SDI (SMPTE 424 м/425m-ab, по битрам 2.970 Гбит/с и
2.970/1.001 Гбит/с)

ØПоддержка выходного сигнала черного экрана;

ØУравнительные и восстановленные петли выходного сигнала;

ØАльтернативное аудио-выход аналогу 2ch;

3.Вышивка Крестом Пакет содержание

Ø SDI на все Scaler конвертер 1 шт.

Ø 12 В/2.5а DC адаптер питания 1 шт.

Ø Руководство по эксплуатации 1 шт.

4.Параметры

SMPTE Стандартный425 м уровня A & b, 424 м, 292 м, 259m-c
SDI Трансмиссия скорости2.970 Гбит/с, 2.970/1.001 ГБ, 1.485 Гбит/с,
1.485/1.001 Гб/с и 270 мбит/с
Вход Порты и разъёмы1 (SD/HD/3G-SDI)
Выход Порты и разъёмы1 (SD/HD/3G-SDI обход),

1 (тип разъема),

1 × DVI с аудио

1x VGA с аудио
1×composite с r/l
ОУР защитыМодель человеческого тела:
± 8кв (воздух-Gap разряда)
± 4кВ (контактный разряд)
SDI кабеля3G до 100 м (belden 1694a кабель)
HD до 200 м (belden 1694a кабель)
СД до 300 м (belden 1694a кабель)
Размеры110 мм (Вт) ×288mm 288мм (d) ч (H)
Вес750 г
Шасси МатериалИз металла

Относительная влажность20 ~ 90% RH (не конденсация)
Мощность потребление5 Вт

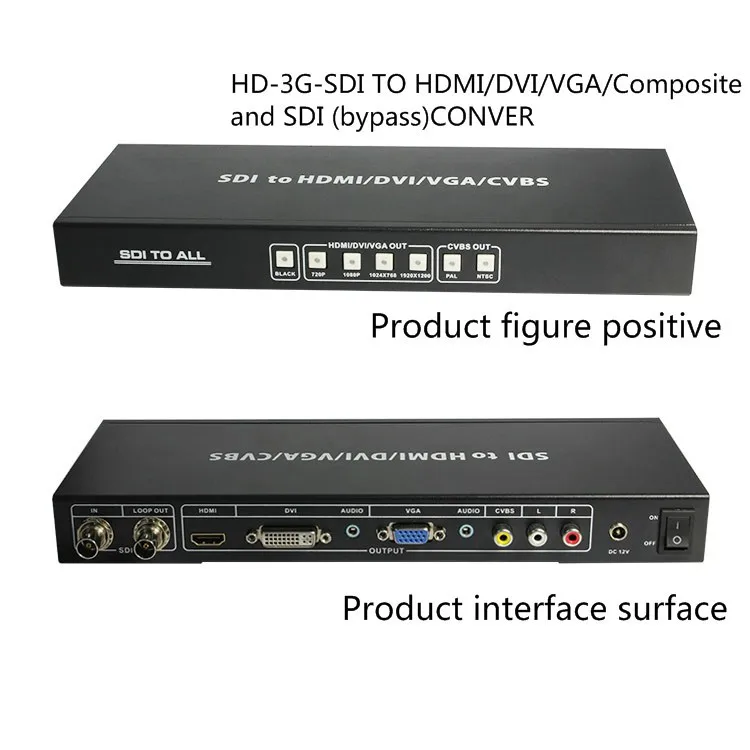

5.Управление и многочисленные функции

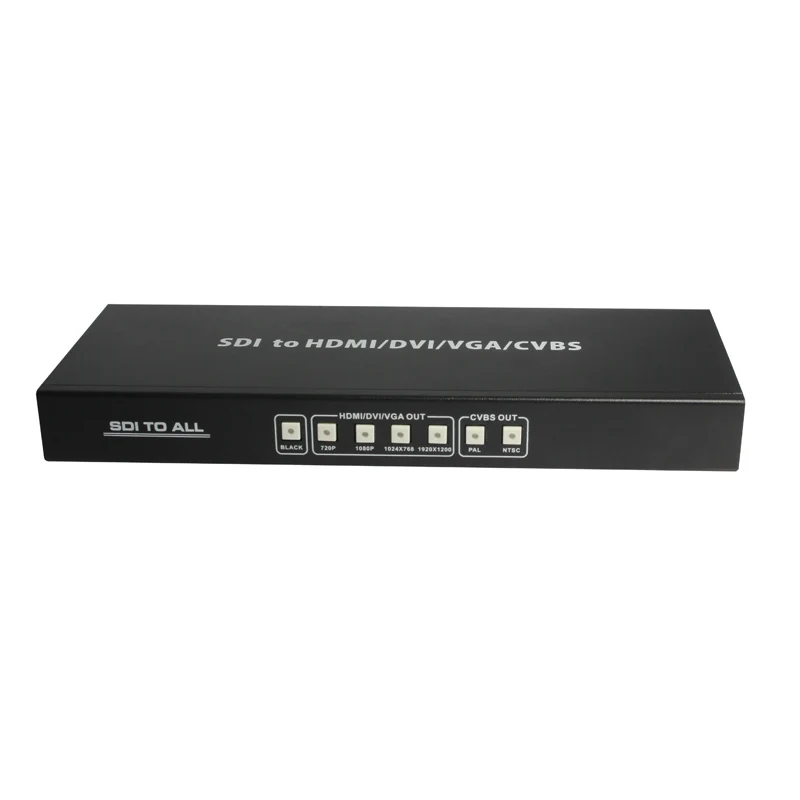

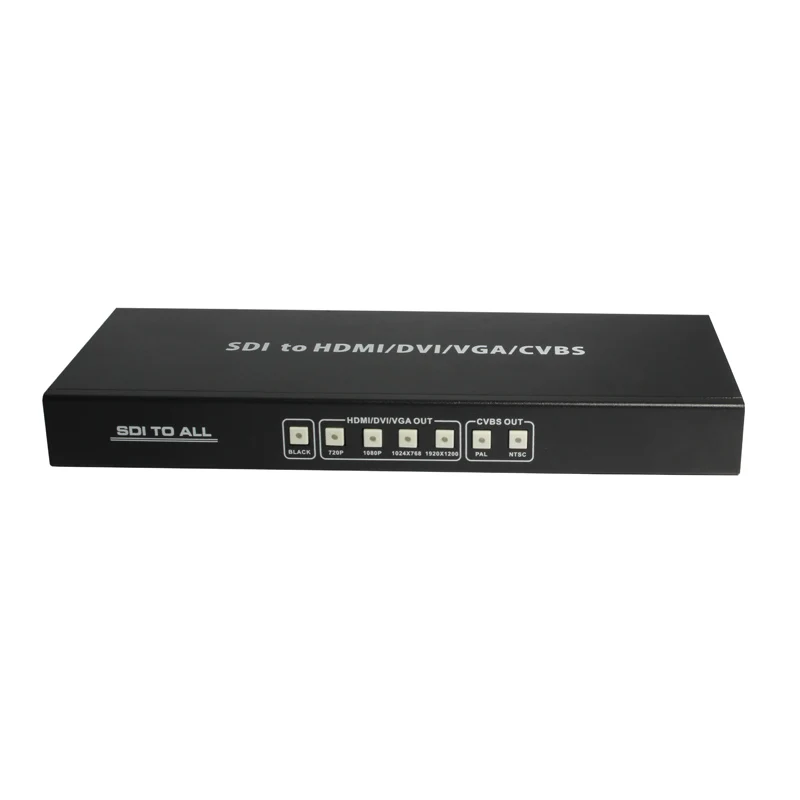

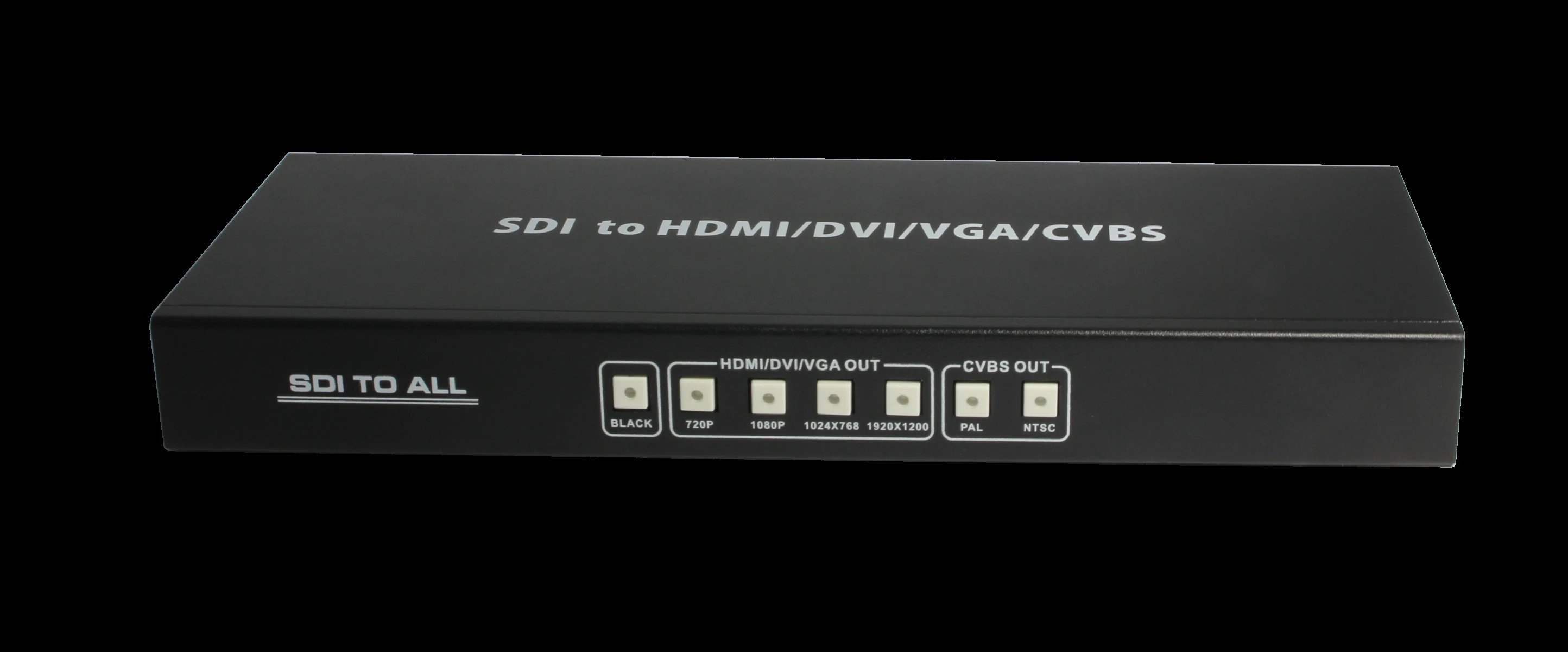

5.1 на передней панели

1.Черная кнопка:Нажмите на эту кнопку, выведет черный экран сигнала на HDMI/dvi/VGA/композитный Порт-дисплей.

2.HDMI/dvi/VGA кнопка:Нажмите эти кнопки, чтобы выбрать разрешение порта HDMI/dvi/VGA.

3.CVBS кнопку:Нажмите эти кнопки для выбора формата композитного вывода.

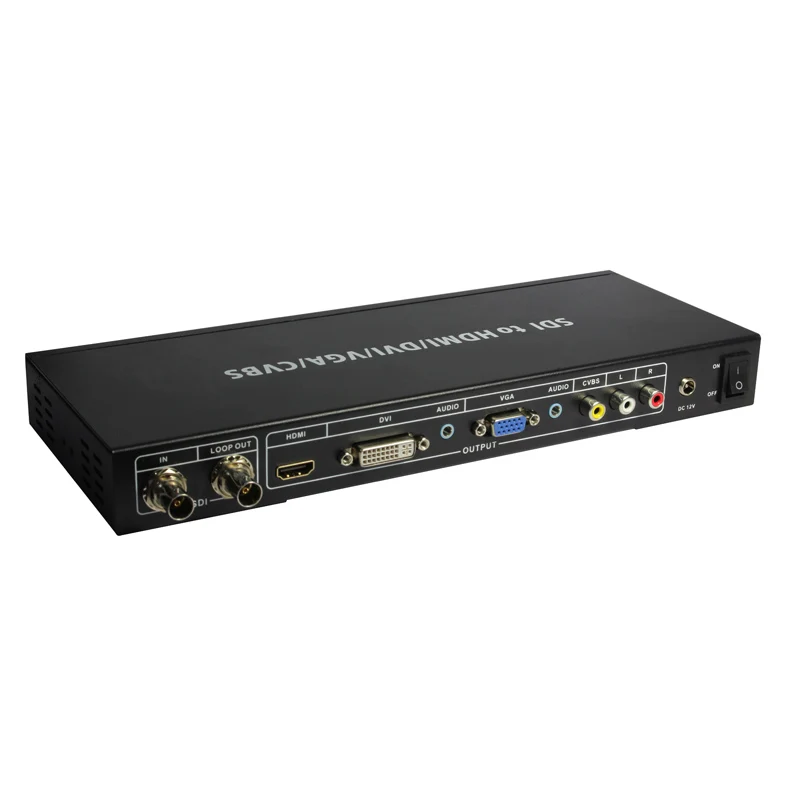

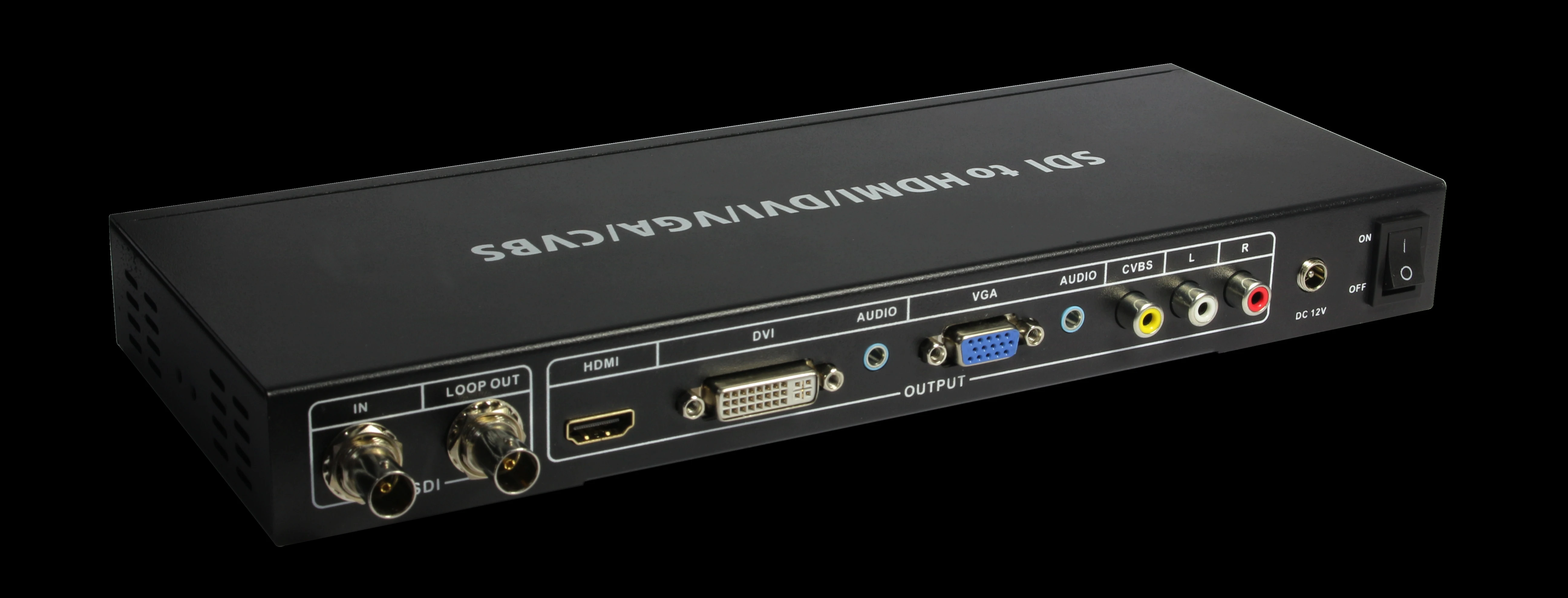

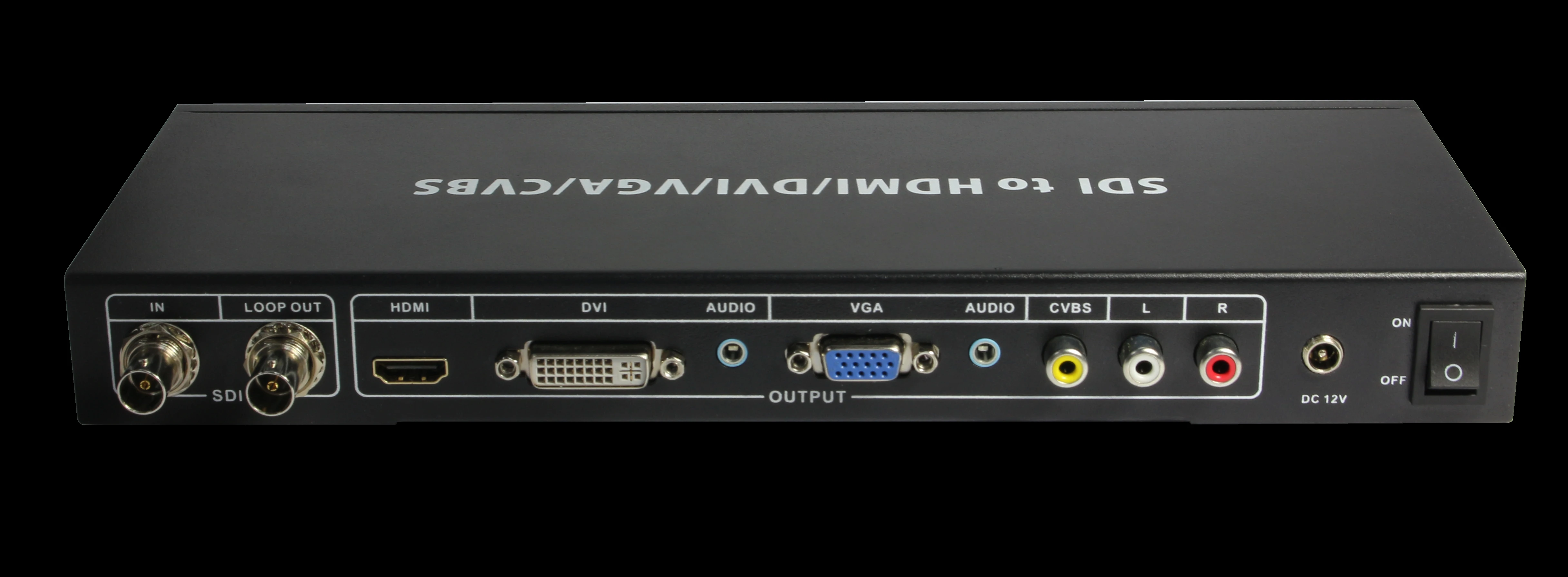

5.2 на задней панели

1.SDI в:Подключитесь к выходному устройству SDI-устройства SDI, принимает сигналы SD, HD или 3G SDI.

2.SDI Loop out:Предоставляет выходной сигнал для подключения к дисплею SDI.

3.Выход:Эти слот-это где вы подключаете HDMI/dvi/VGA/композитный порт дисплей с кабелем для ввода источник дисплей.

4.DC 12 В:Подключите блок питания 12 В DC в блок и подключите адаптер к розетке переменного тока.

5.ON/OFF:Питание вкл/выкл.

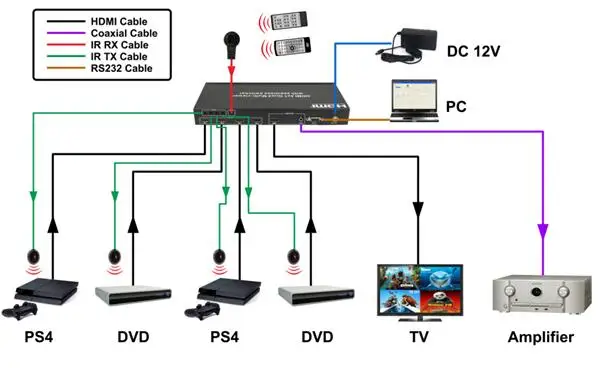

6. Схема подключения
