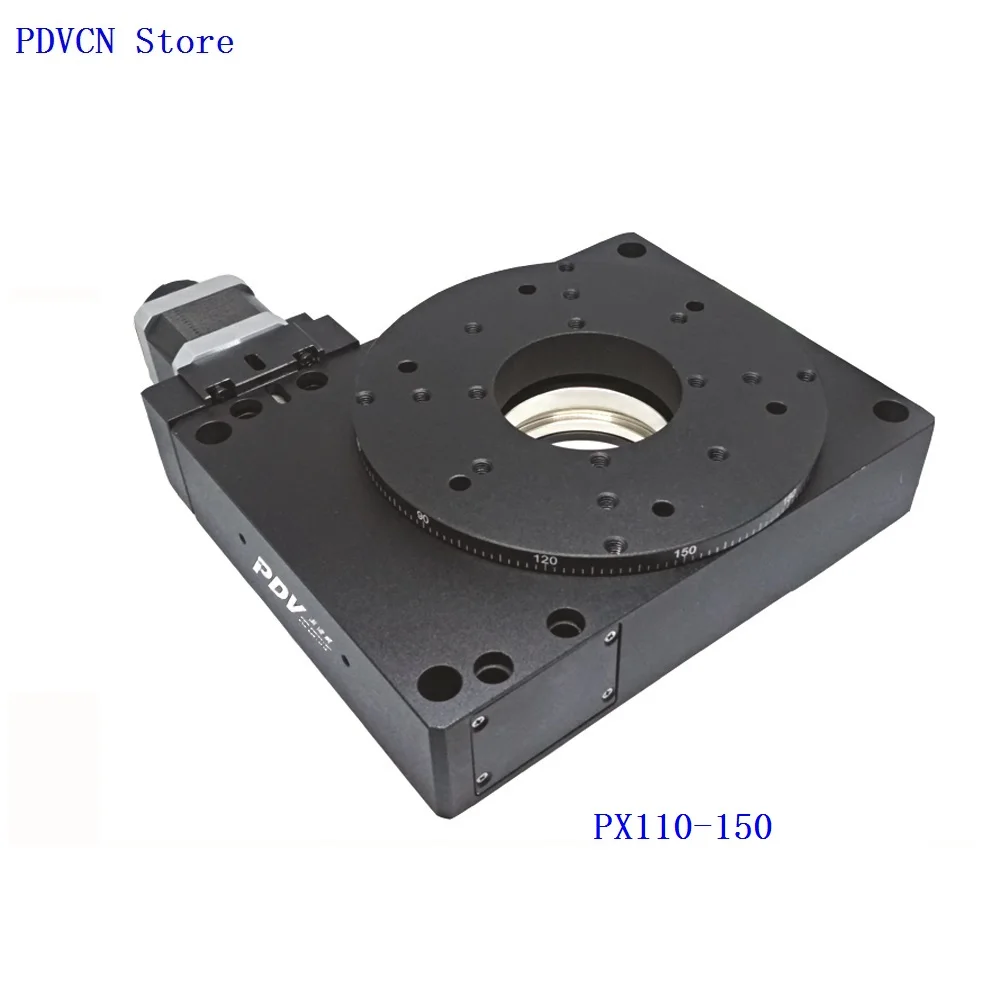

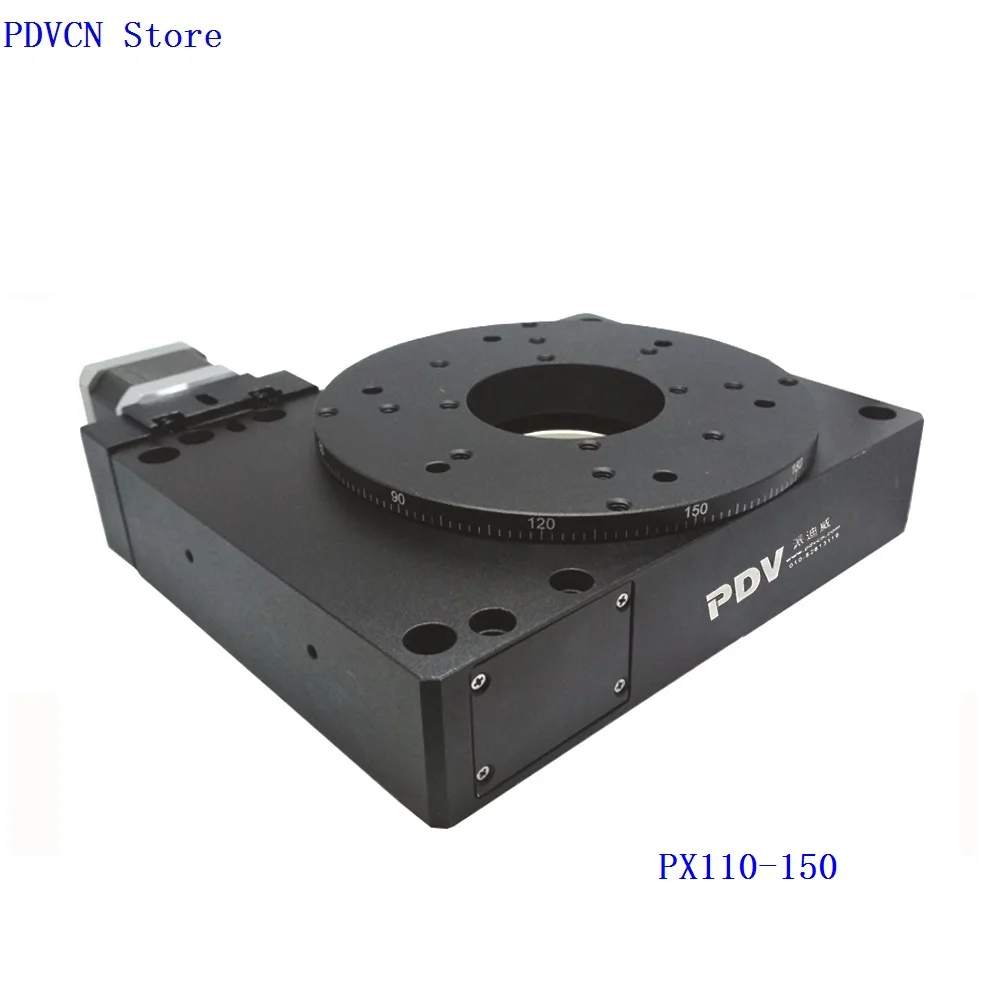

PDV PX110 150 Электрический поворотный этап электрическая вращающаяся платформа

PDV PX110 150 Электрический поворотный этап электрическая вращающаяся платформа

Поскольку таможня Китая должна проверить магнитное напряжение двигателя, поэтому. Когда вы размещаете заказ, пожалуйста, выберите толькоUPS,TNT и DHLДля отправки.

Особенности продукта

Новая конструкция, новые технологии; Ключевой индекс до международного уровня аналогичной продукции путем строгой проверки. Эта серия продуктов используется для лазерной точной обработки, трехмерной системы сканирования и так далее.

Самые продаваемые товары

PDV предлагает высокоточную электрическую платформу, высокоточную ручную платформу, оптическую пластину, кронштейн микроскопа, дальние рабочие расстояния, светильник микроскопа, оптические скамейки для лабораторного светильника.

Мы обеспечим отличный сервис и конкурентоспособную цену для вас, мы ожидаем стать Вашим долгосрочным партнером в Китае.

Характеристики конструкции

1 Номер товара: PX110-150

2 диапазона вращения: 360 ° непрерывного вращения

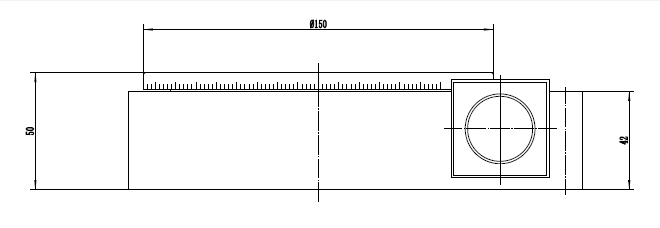

3 диаметр платформы: Ø150 мм

4 механизма привода: червячная передача

5 передаточное число червя: 280 :1 или 70:1  (Выберите один из двух)

6 шагового двигателя (1,8 °): 42BYG шаговый двигатель с 2 фазами и 1,8 ° шагового угла

7 материал-отделка: алюминиевый сплав-черный-анодированный

8 Грузоподъемность: 55 кг

9 Вес: 7,9 кг

Характеристики точности

1 Разрешение конструкции: 0,01 ° = 36 ”, без MS драйвера; 0,0005 ° = 1,8”, 20MS драйвер

2 скорости вращения (макс.): 25 °/сек

3 Повторяемость: 0,005 ° = 18"

4 абсолютная точность на оси: 0,01 ° = 36”

5 пробежек верхней пластины: 15 мкм

6 люфт: 0,005 ° = 18”

7 эксцентричность: 20 мкм

8 потеря движения: 0,05 ° = 18 & Prime;

9 параллелизация: 100 мкм

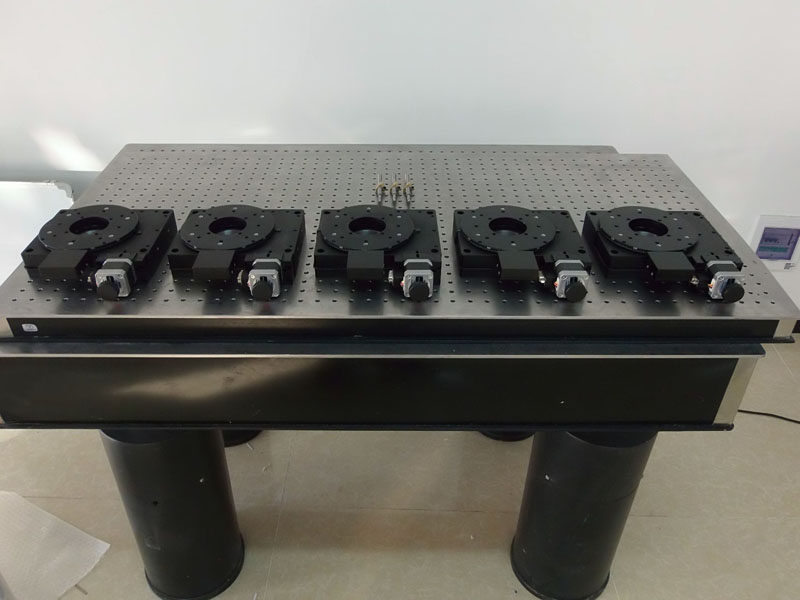

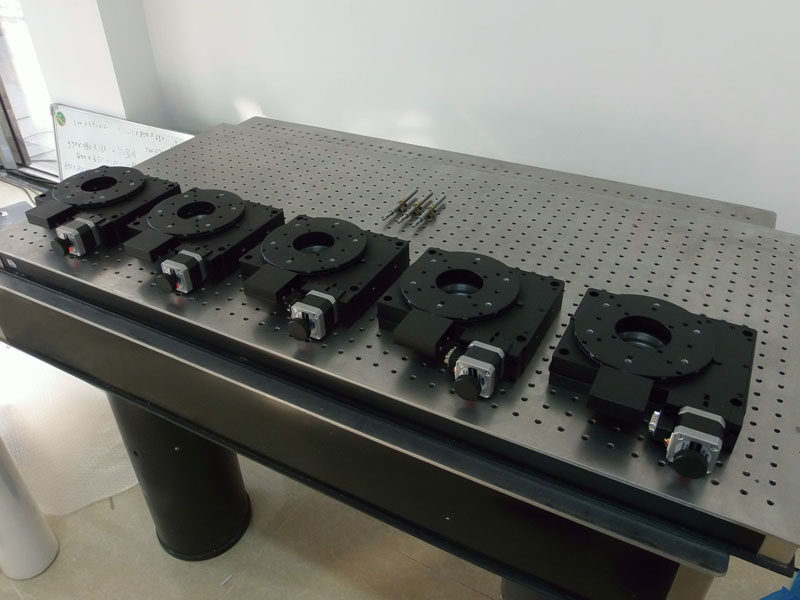

Фотографии:

Высокая точность моторизованных этапов вращения с использованием

Новая конструкция, новые технологии; Ключевой индекс до международного уровня аналогичной продукции путем строгой проверки. Эта серия продуктов используется для лазерной точной обработки, трехмерной системы сканирования и так далее.

Червячное и Червячное колесо имеет прочный материал трения, высокую надежность вращения.

Высокая точность, ультра стальные оси импорта, достижения высокой точности, высокая нагрузка стабильное движение. Внешний круг имеет масштаб, интерфейс, удобство для выхода сигнала.

1、

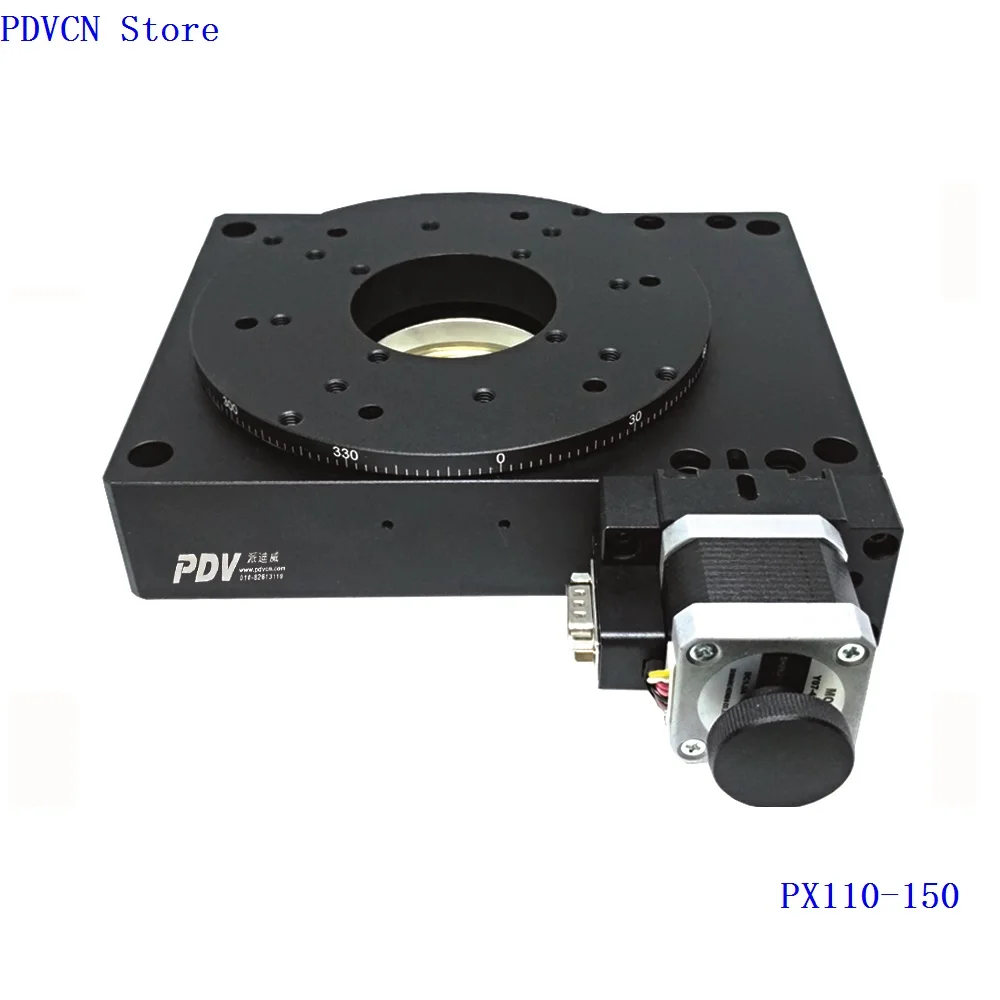

Стандартный шаговый двигатель и интерфейс DB9, выберите гибкость контроллера, мы также можем предоставить полностью настроенные системы движения.

Стандартный сценический набор с шаговым двигателем и интерфейсом RS232, может легко подключаться к контроллеру движения.

2、

* Высокоточная конструкция червячного редуктора для высокой точности, загрузки и длительного времени работы.

* Возможен поворот вперед и назад

* Сцена может быть использована в вертикальном положении и собирается с другими этапами

3、

1. Прототип шагового двигателя 42 шагового двигателя (1,8 °). Серводвигатель доступен для замены по запросу

2. Тонкий стальной поворотный башмак, высокая точность, массивная грузоподъемность и длительный срок службы.

3. Мелкий шлифовальный червячный привод с удобным движением и люрексом может почти игнорироваться.

4. Дизайн устранения зазора.

5. Двигатель соединен с червяком через высококачественное эластичное соединение, синхронизированный привод без шума.

6. Масштабирование платформы, простое считывание шкалы.
