Oulcat HD 1080P AHD Bullet PTZ камера наружная AHDH IR 4X 10X панорамирование наклона зум 2,8-12 мм 5-50 мм Автофокус 2.0MP камера видеонаблюдения

Модель No.

AR10X-200

AR4X-200

Датчик изображения

1/2.8 "CMOS

Горизонтальное разрешение

HD 1080P (2 мегапикселя)

HD 1080P (2,0 мегапикселей)

Оптический фокус

10х моторизованный Автофокус зум 4X моторизованный Автофокус зум

Монофокальный объектив

5-50 мм Варифокальные линзы 2,8-12 мм Варифокальные линзы

Минимальная освещенность

0.01Lux @(F1.6,AGC ON) ,0 Люкс с ИК

Радиус действия ИК:

60

Сжатие видео

H.264

Модели сигнала

50 Гц: 25 кадров в секунду (1920X1080) 60 Гц: 30 кадров в секунду (1920X1080)

Днём и ночью

Заявка на замену

Электронный затвор

1/25s ~ 1/100000s

ДНР

2D/3D-DNR

Горизонтальный диапазон

0 ° ~ 260 °

Вертикальный диапазон

-5 ° ~ 60 °

Горизонтальная скорость

0,5 ° ~ 12 °/ s

Вертикальная скорость

0,5 ° ~ 12 °/ s

Предустановками

255

Круиз трек

8 групп, каждая группа для 16 наборов

Патрулирования

4 группы, каждая группа записывает 3 минуты

Протокол

PELCO-D/PELCO-P

Уровень защиты

IP66

Кронштейн

Настенный

Измерение

240 мм × 95 мм × 190 мм (L×W×H)

Вес

920 г

Мощность

DC12V/2A (не входит в комплект)

Рабочая температура

-30 C ~ 60 C

Аналоговый высокой четкости (AHD) Мини PTZ пуля камера Руководство пользователя

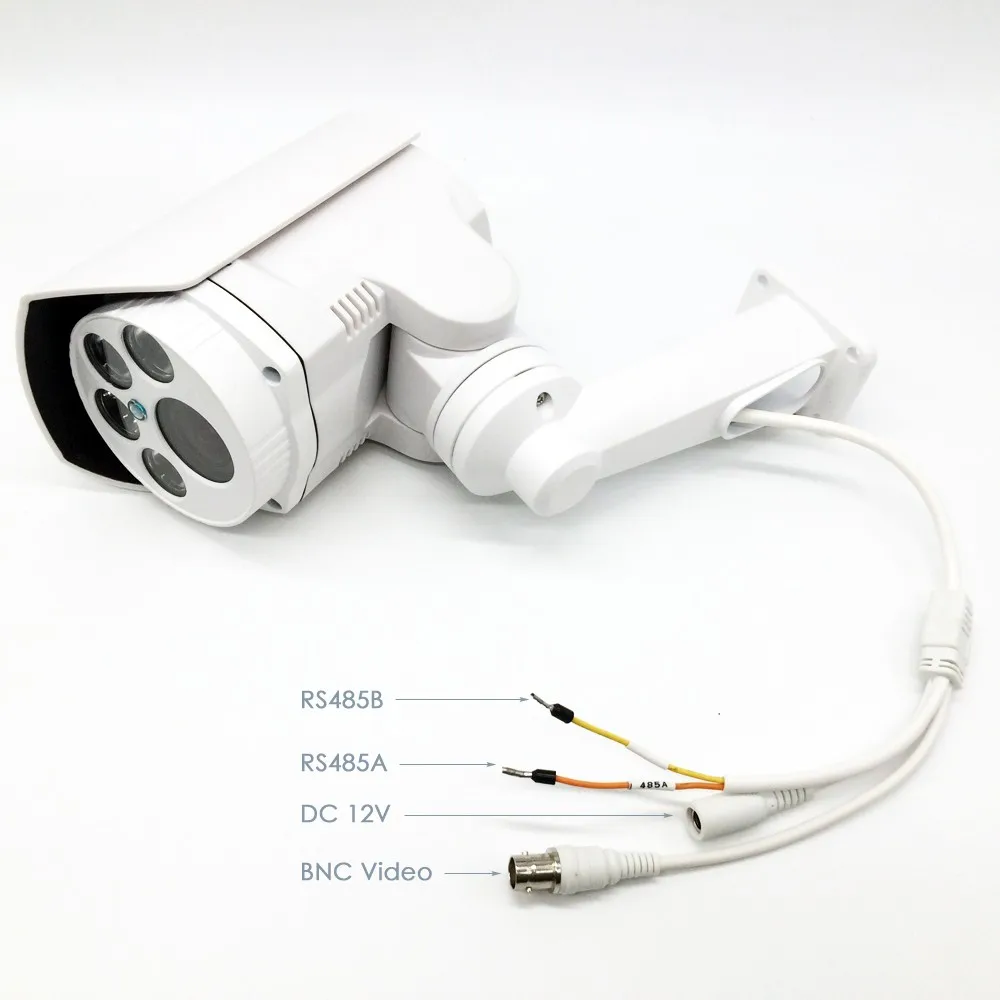

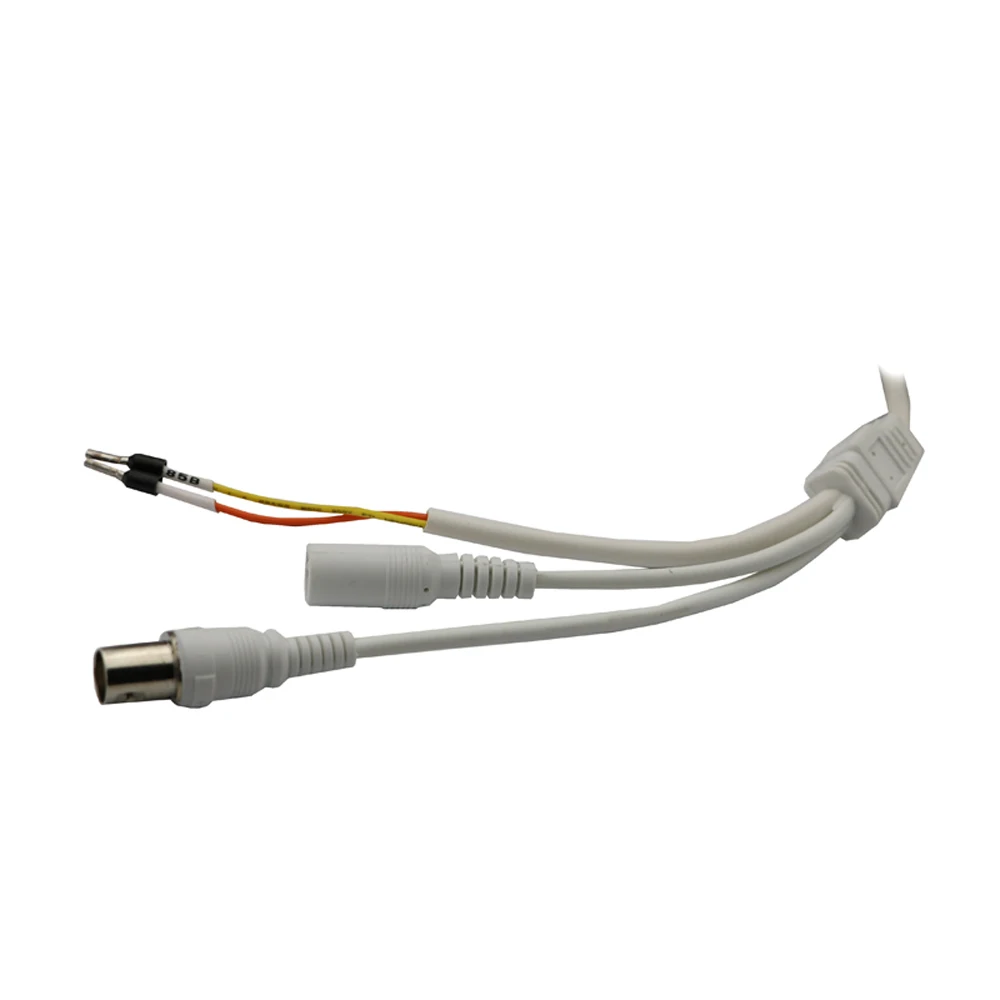

I. Определение кабеля

Сигнал, подключение кабеля питания, пожалуйста, ознакомьтесь со следующей таблицей:

II. Адрес, протокол, настройка скорости передачи данных

Декодер PTZ будет автоматически соответствовать протоколу, не нужно устанавливать; Поддержка PELCO-D,PELCO-P.Factory по умолчанию адрес PTZ-код 1, скорость передачи данных-2400. Если вы хотите изменить их, выполните следующие действия:

Первый метод (для моделей без экранного меню):

Вызов No.101-No.199 для установки адреса 1-99.Call No.201-No.204 для установки скорости передачи данных 1200,2400,4800,9600. Если вы забыли адрес, вы можете использовать универсальный адресный код 255 для управления PTZ, а затем вы можете позвонить в соответствующий набор, чтобы установить адрес и скорость передачи данных, что вы хотите. Перезагрузите камеру после изменения.

Второй способ (для моделей с меню OSD):

Кроме метода 1, пожалуйста, позвоните No.95 preset для входа в главное меню, настройки системы и настройки Com, после этого вы можете изменить их. Перезагрузите камеру после изменения.

Главное меню

1. Информация о системе

2. Настройка системы

3. Функция настройки

4. Мы принимаем дизайн «дисплей-Настройка

5. Настройка меню камеры

6. Заводским настройкам по умолчанию

7. Выход

Настройка системы

1. Переворачивание движения: выключение/включение

2. Соответствие скорости: выключено/включено

3. Скорость движения: 02

4. Настройка времени:

5. ИК-Настройка:

6. Настройка связи;

7. Язык: EN

8. Возврат

Настройка Com

1.Baudrate: 2400

2.Com Addr: 01

3. Возврат

IV. Список инструкций для камеры PTZ

Функция

Режим Управление

Установка адреса

Звоните 101-199, адрес 1-99

Скорости передачи данных

201202203204 вызова, скорость передачи данных составляет 1200,2400,4800,9600

Универсальный адрес

Адрес код 255

Первая Круизная линия (1-16 преднаборов)

Call71

Вторая Круизная линия (17-32 предустановки)

Call72

Третья Круизная линия (33-48 пресетов)

Call73

Четвертая Круизная линия (240-255 пресетов)

Call74

Круизная установка в течение 4 секунд

Call75

Круизная установка в течение 8 секунд

Call76

Круизная установка в течение 10 секунд

Call77

Круизная установка в течение 15 секунд

Call78

Круизная установка в течение 20 секунд

Call79

Установите левую конечную точку A

Call91

Установите правую ограничительную точку B

Call92

Для включения A, B двух точек сканирования

Call93

Для очистки A, B двух точек сканирования

Call94

Горизонтальная развертка

Call99

Скорость сканирования

Вызов 65, 66, 67, 68, 69 предустановленное положение, соответствующая скорость 3, 6 градусов в секунду, 9, 15 градусов и 40 градусов

Простое задача установка

Вызов 61: предустановленный Уровень 1

Вызов 63: сканирование A/B

Вызов 64: Горизонтальное сканирование

Очистите все пресеты

Call60

Откройте меню камеры

Call70

Раскройте купол меню

Call95

Восстановить заводские

Call96

Обратите внимание: Если камера без меню OSD, вы не должны звонить по телефону 95, это приведет к выходу камеры из-под контроля; Если сделать это по ошибке, вам нужно выключить питание для перезапуска, или вам не нужно работать до 1 минуты, камера может быть возвращена к нормальной работе и управлять им.
