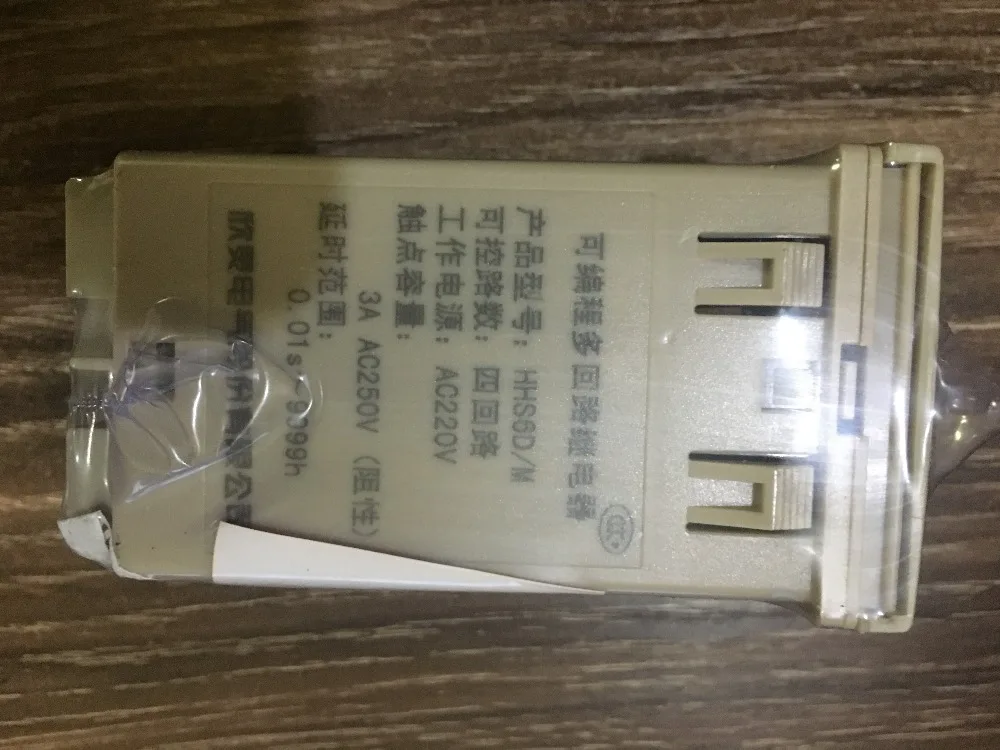

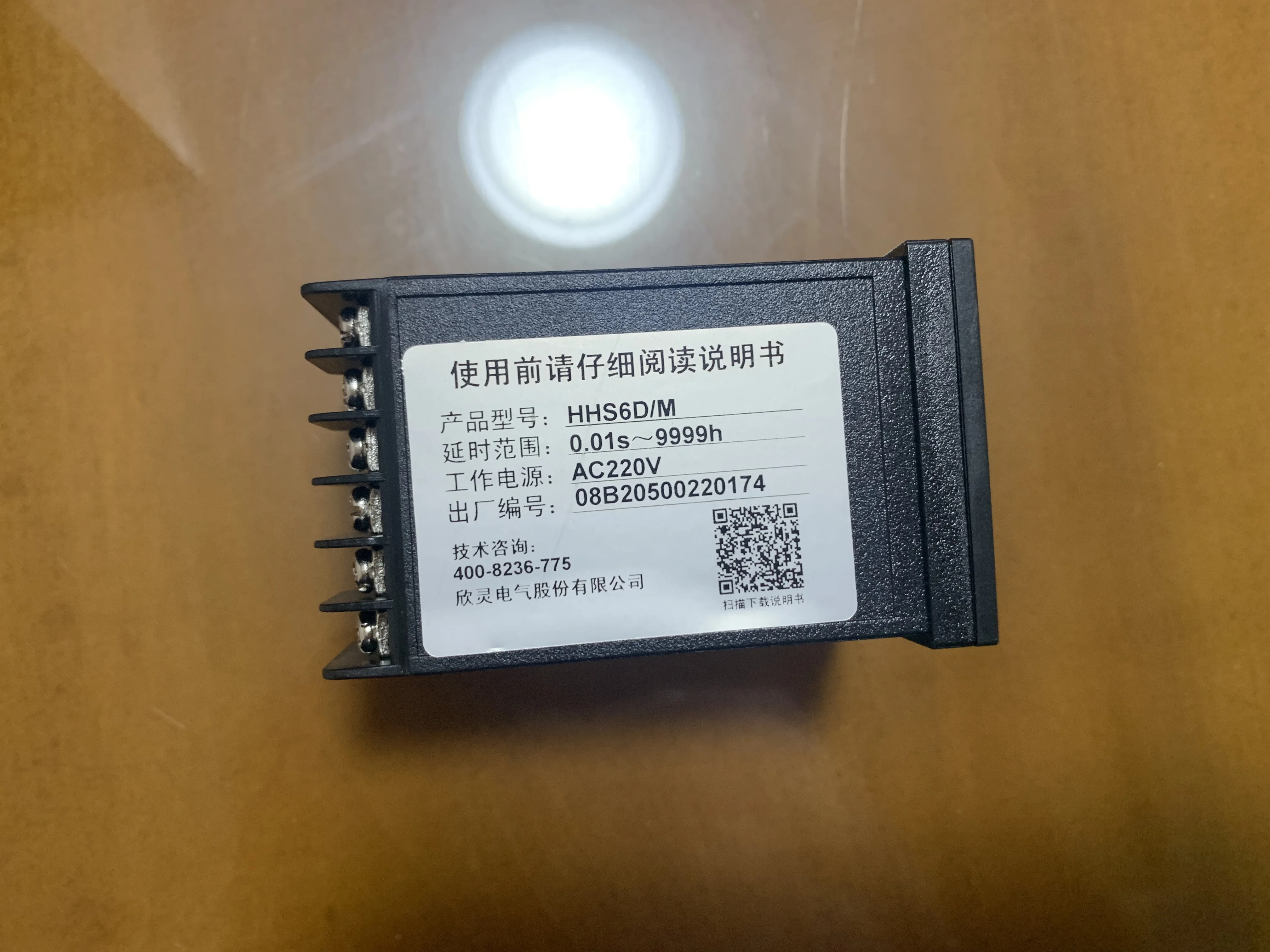

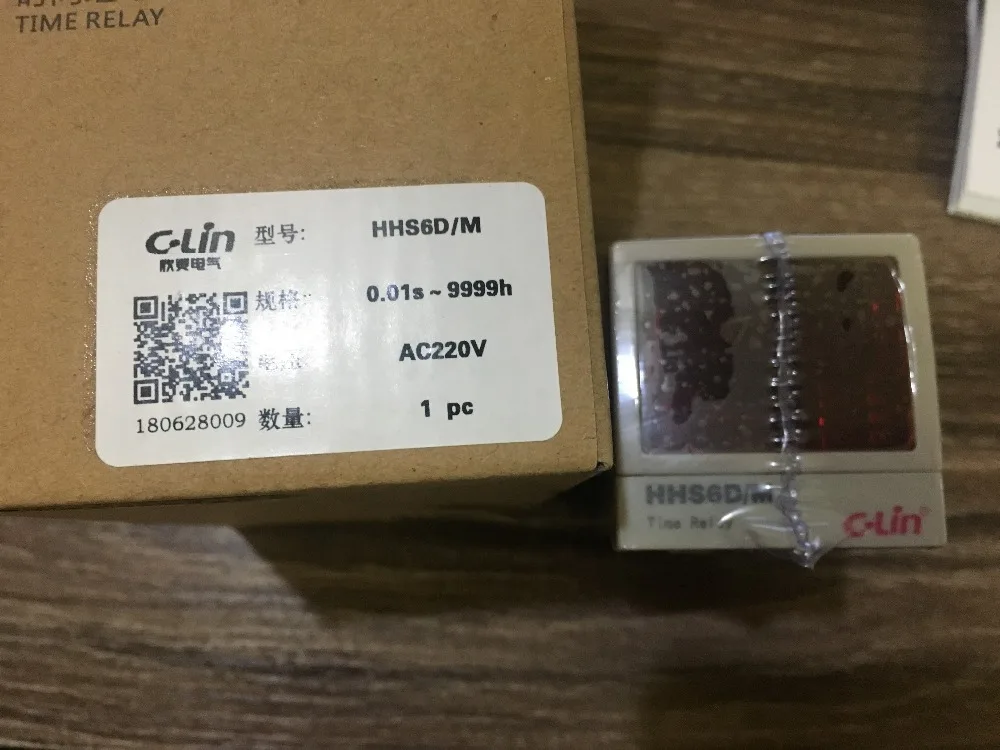

Новая версия C-Lin HHS6D / M программируемое многопетлевое реле с цифровым дисплеем

Руководство по эксплуатации:

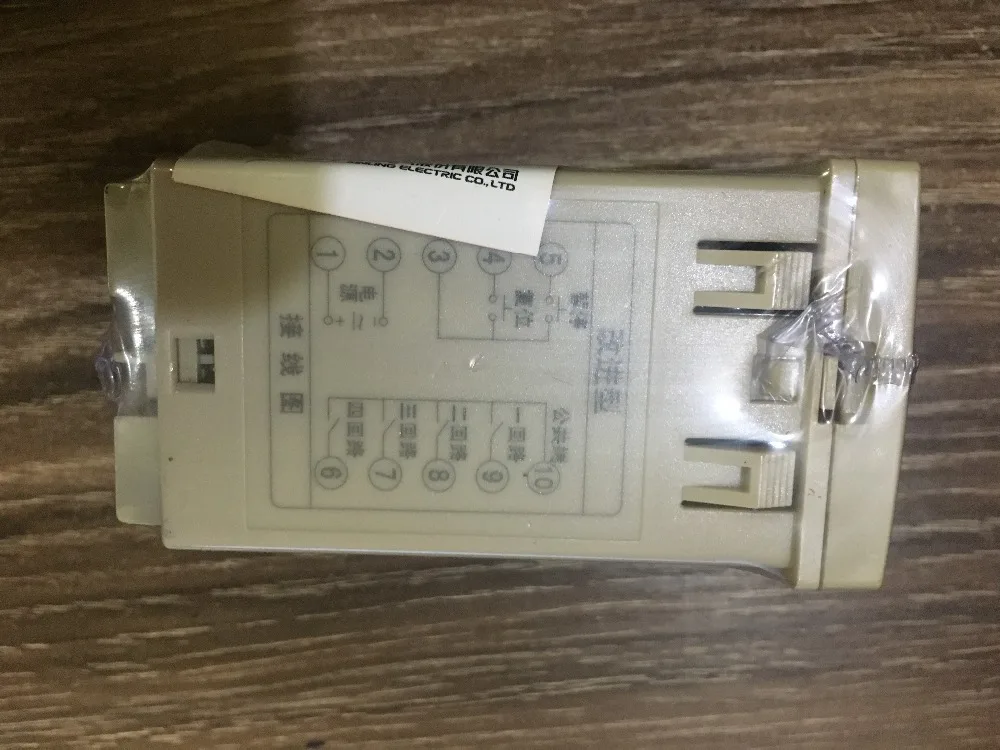

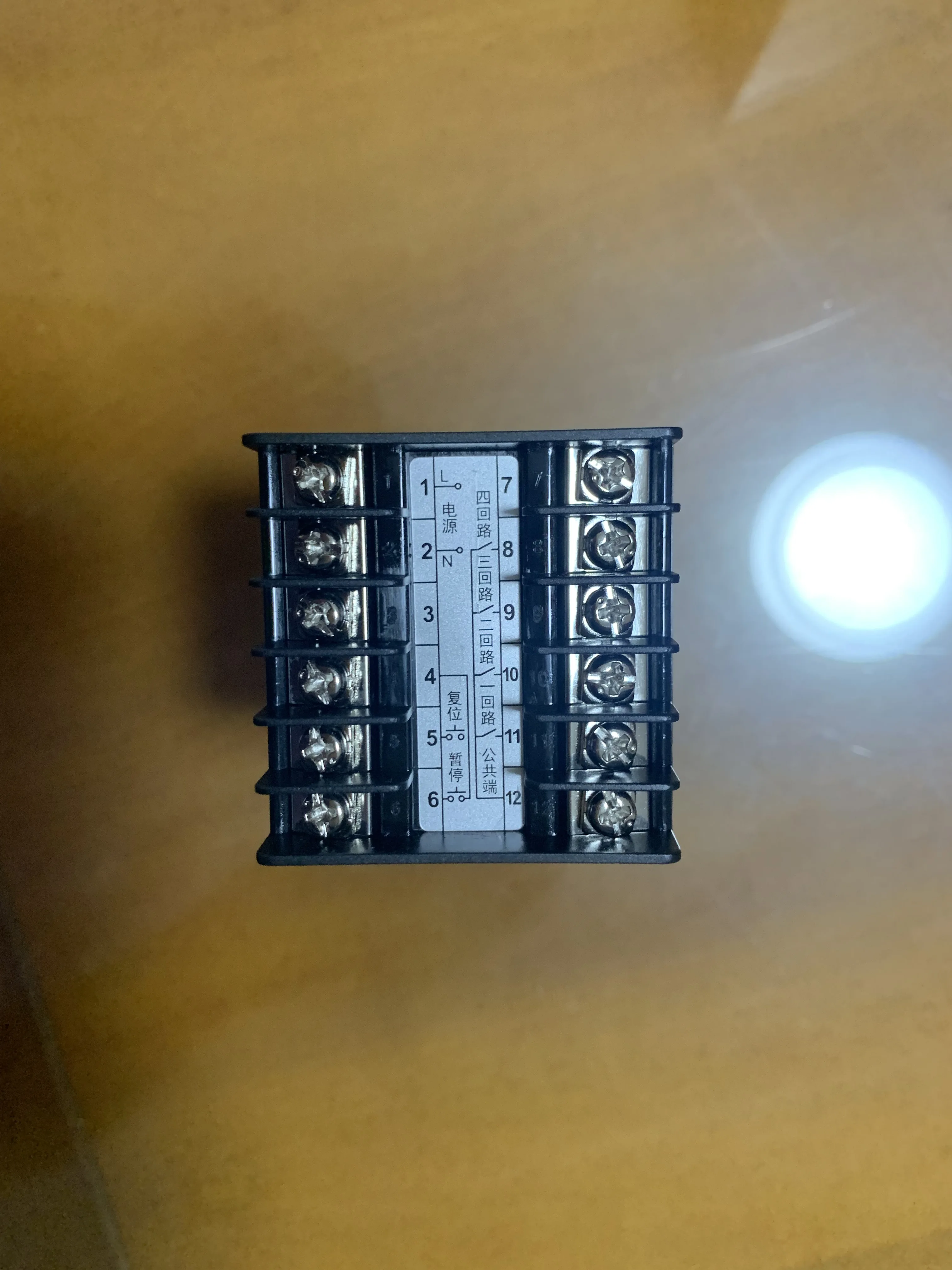

 Рабочий Источник питания: DC24V, AC220V, AC380VДиапазон задержки: 0,01 s-9999hПовторная ошибка: ≤ 0.5% при задержкеОшибка повторения составляет менее 50 мс при ≤ 1 сРежим работы: 1 Задержка включения питания 2 Задержка выхода3 задержка циклаСхема управления: 1 способ, 2 способа, 3 способа, 4 способаКонтактная Емкость: 3A AC220V (резистивный)Размеры: 48 × 48 × 90 ммРазмер отверстия: 45 × 45 ммСпособ установки: тип панели Обзор HHS6D/M программируемое многоконтурное реле времени содержит четырехполосный таймер и настройку сенсорной кнопки, с передовой технологией, высоким техническим содержанием и хорошей производительностью. Это новый продукт, разработанный нашей компанией для удовлетворения потребностей пользователей.Общие технические параметры продукта 1. Рабочая мощность: AC220V 50 Гц (другие уровни рабочей мощности могут быть настроены)2. Энергопотребление всей машины: менее 3 ва3. Контактная Емкость: AC220V 3A; DC24V 5A (резистивная нагрузка)4, Электрический срок службы: 1 × 105 разСхема проводки   Инструкции по эксплуатации панели и кнопки  Внешний вид и установка размерного рисунка     Руководство по эксплуатации Каждый диапазон задержки таймера, режим работы, База времени и исходная точка являются независимыми, и исходные точки могут сотрудничать друг с другом. После запуска реле, оно будет автоматически переключаться около 10 с, и время каждого канала будет отображаться в свою очередь. Нажмите кнопку регулировки для быстрого запроса времени каждого канала и нажмите каждый запрос один раз.(1) Диапазон задержки: 0,01 s ---- 9999h (0 означает, что 0,01 s, 1 означает, что 0,1 s, 2 равен 1s, 3 равен 1 м, 4 равен 1h, 5 видов временных рамок регулируются)(2) Режим работы:0 -- Задержка включения питания (только 1 период времени T1)1 -- задержка выпуска (только 1 период времени T1)2 -- первая задержка цикла действия {включение питания немедленно вытягивается} (есть 2 периода времени T1/T2)3 -- первая задержка цикла действия (есть 2 периода времени T1/T2)4 -- первое действие ограничено задержка цикла {включение питания немедленно и количество циклов может быть установлено} (с 2 временными интервалами T1/T2)5 -- первое действие без конечной задержка цикла {номер цикла может быть установлен} (с 2 временными интервалами T1/T2)Примечание: каждый режим работы отличается по времени. Режимы задержки включения питания и задержки выхода имеют только один период времени T1, в то время как другие режимы циклической задержки имеют два периода времени T1/T2.(4) отправная точка: первый способ всегда включен или сброшен, чтобы начать запуск времениВ дополнение к первой дороге, вторая дорога может начать движение в первый раз, когда T1 и T2 первой дороги завершены.В дополнение ко второй дороге, третья дорога может начать движение в первый раз, когда T1 и T2 второй дороги завершены.В дополнение к третьей дороге, четвёртая дорога может начаться в первый раз, когда T1 и T2 третьей дороги завершены.Примечание: T1 указывает первый период времени, а T2-второй период времени.Инструкции по использованию (1) Установите количество петельСначала нажмите «M» (функциональная клавиша), чтобы установить количество петель и отобразить L---X (X is 1, 2, 3, 4, L, P. 1 означает только первый путь, 2 означает первый и второй путь, 3 означает первый 1, 2, 3 способ работы, 4 означает первый, 2, 3, 4 способа работы, L означает 4 режима работы серии, каждый способ фиксируется как режим задержки выпуска. P означает 4 способа серии в режиме, каждый канал зафиксирована в циклическом режиме. При нажатии кнопки «▲» (кнопка регулировки) Последняя цифра трубки меняется от 1-2-3-4-LP.Диаграмма времени P mode    (Два) Установите каждый параметр(1) установите параметр «Первый путь» (выберите рисунок в качестве примера)  После установки количества петель нажмите «?» (клавиша Shift), чтобы задать каждый Параметр каждого канала. Нажмите клавишу shift, чтобы отобразить «1» и мигание, что означает, что следующие 4 цифры-это первый раз 1 раз T1; Нажмите клавишу регулировки 10000 цифр для отображения «1."И мигания, чтобы указать следующий 4 знака после запятой в качестве первого 1 канал 2nd временной промежуток T2; Нажмите клавишу регулировки 10000 цифр цифровой дисплей трубки «A» и мигающий, чтобы указать, что следующие 4 цифры являются первой дорогой ограниченное количество раз; нажмите клавишу регулировки 10000 цифр цифровой дисплей трубки "A." И вспышка, 4. Цифры от килобитов до цифр представлены в качестве начальной точки, режима, временной базы T2 и временной базы T1 первого пути, соответственно. Пользователь нажимает кнопку регулировки, чтобы установить ее в соответствии с потребностями, и заданные параметры будут автоматически сохранены (количество циклов недопустимо для рабочих режимов 0, 1, 2, И 3).При настройке параметров, если в течение 20 секунд не срабатывает клавиша, номер перестает мигать, время начинается автоматически, и кнопка запуска немедленно нажимается. Он также приурочен сразу же после нажатия кнопки reset.(2) Настройка параметра второго путиУстановите количество петель не менее 2, нажмите клавишу shift, чтобы задать каждый Параметр каждого канала. Нажмите клавишу shift для отображения «1» и flash. В этот момент нажмите кнопку регулировки, как в первый способ настройки. Цифровая трубка с цифрами десятков отображает «1»-«1." - " A " - " A."До" 2 "и мигает, показывая, что следующие 4 цифры являются 2-ой дорогой. 1 период времени T1, нажмите клавишу регулировки 10000 цифр цифровой трубки для отображения "2." И мигает, чтобы указать, что следующие 4 цифры являются 2-й второй период T2; нажмите ключ регулировки 10000 разрядный цифровой светодиодной лампой для отображения "Ъ" и мигания, чтобы указать следующий 4 цифры для второй путь, Количество конечных циклов; Нажмите кнопку регулировки 10000 цифр для отображения «b."И flash, следующие четыре цифры от тысячи до одной цифры соответственно представлены как отправная точка второго пути, режим, T2 time base, T1 base.(3) установите параметр третьего каналаУстановите количество петель не менее 3. Нажмите Shift, чтобы задать каждый Параметр каждого канала. Нажмите клавишу shift для отображения «1» и flash. Кнопка регулировки тока такая же, как и первая. 10000 цифровой дисплей показывает «1», «1».-«А».-"2"-"2."-"b"-"b." До "3" и мигание означает, что следующие 4 цифры являются 3-м каналом 1-го периода времени T1, нажмите кнопку регулировки десятки цифр цифровой трубки для отображения "3." Мигание означает, что следующие 4 цифры-3-й второй период времени T2; Нажмите клавишу регулировки на дисплее 10000 цифр, чтобы отобразить «C» и мигание, чтобы показать, что следующие 4 цифры-это 3-й конечный номер петли; Нажмите клавишу регулировки 10000 цифр, чтобы отобразить «C."И мигает, Последние 4 цифры от тысяч до одной цифры представлены в качестве исходной точки 2-ой дороги, режима, временной базы T2, временной базы T1.(4) Установите 4-й параметрУстановите количество петель не менее 4. Нажмите Shift, чтобы задать каждый Параметр каждого канала. Нажмите клавишу shift для отображения «1» и flash. В этот момент нажмите кнопку регулировки, как в первый способ настройки. Цифровая трубка с цифрами десятков отображает «1»-«1." - " A " - " A." - " 2 " - " 2." - " b " - " b ." «3»-«3»-«C». До тех пор, пока «4» и мигание не означают, что следующие 4 цифры 4-го времени 1-го периода времени T1, нажмите клавишу регулировки 10000 цифр, чтобы отобразить «4». И вспышка означает, что последние 4 цифры 4-го времени 2-го периода T2; Нажмите ключ регулировки 10000 разрядный цифровой светодиодной лампой для отображения «d» и мигания, чтобы указать, что следующий 4 цифр являются 4th конечного цикла номер; нажмите клавишу регулировки 10000 цифр для отображения «d» и мигания, Последние 4 цифры от тысяч до одной цифры представлены в качестве исходной точки 4-й дороги, режима, временной базы T2, временной базы T1.Особый акцент: для начальной точки см. {5, описание продукта (4)}. Исходная точка фактического выбора отличается. Если первый способ работает в режиме 0, это режим задержки включения питания. Если нет периода времени T2, нет «1». При установке других точек запуска цепи вы не можете выбрать «1»; также второй и третий каналы не работают в режиме цикла. Отправная точка 4-й дороги не может выбрать «2.", " 3.", Когда пользователь устанавливает начальную точку каждой дороги, измените режим работы передней петли, пожалуйста, не забудьте вернуться и проверить начальную точку каждой петли. Если Первая дорога изначально работает в циклическом режиме, отправная точка второй дороги-«1», а затем первая петля изменяется в acyclic режиме. Нет "1." в бессрочный период T2 и отправная точка второй дороги "1." тогда вторая дорога никогда не начнется.0 ---- указывает на момент сброса1 ---- указывает на первое время завершения первой дороги T1, 1.---- указывает на первое время завершения первой дороги T22 ---- указывает на первое время завершения T1 второй дороги, 2.---- указывает на первое время завершения второй дороги T23 ---- указывает на первое время завершения T1 третьей дороги, 3.---- указывает на первое время завершения третьей дороги T2Для базы времени положение десятичной точки динамически смещается автоматически в соответствии с базой времени в течение установленного диапазона времени и времени выполнения. В то же время индикатор h, m, s также автоматически переключается. При установке каждого параметра канала светильник SV включен, и он выключен во время работы. Когда операция приурочена, устройство времени будет мигать за считанные секунды. Если дорога не начала времени, цифровая трубка отображает X0000, (X = 1, 2, 3, 4), указав, что устройство времени всегда включено. Если операция завершена, отображается X-End (X = 1, 2, 3, 4). Для бесконечных петель (режим 2 и режим 3) всегда запускается, для конечных циклов (режим 4 и режим 5) Количество циклов завершено, и реле выпущено. Индикаторы на панели 1, 2, 3 и 4 соответственно соответствуют статусу работы четырех реле. Реле закрыто, и индикатор X (X = 1, 2, 3, 4) загорается, реле отпускается, и индикатор выключен.Клеммная колодка имеет интерфейс сброса и паузы. При сбросе все значения в режиме реального времени очищаются, и количество наборов петель отображается. Когда приостановлено, все Тайминги остановлены, и когда он выпущен, он продолжает считать. Примеры применения Система требует первой дороги, чтобы немедленно задержать просадку 12,34 s. Вторая on-line мощность немедленно отпускается после задержки 56,78 s, и задержка составляет 678,9 s, затем цикл возвратно. Третий способ отпускается после первой задержки выхода второй дороги прибывает сразу же после задержки 22s, и задержка составляет 2 м, а затем цикл всасывания останавливается в 500 раз. 4-я дорога не запускается немедленно. Он должен быть высохнут после первой задержки во второй дороге и выпущен после 15h задержки. (см. Легенду)   1. Сначала выберите количество петель Нажмите «M» (функциональная клавиша) для отображения L---X, затем нажмите «▲» (Клавиша регулировки) до тех пор, пока X = 4 не обнаружит, что цикл работает. 2. Установите первый параметр пути (1) Установите время задержки (T1 = 12,34 s) Нажмите кнопку «M» для отображения L---X, затем нажмите кнопку «Shift». 10000 цифры дисплее отобразится «1» и флэш-памяти, нажмите клавишу «Shift», знака после запятой начнет мигать, нажмите кнопку «▲» ключ настраивается на "4". Нажмите кнопку «Shift» снова, мигает десятизначная трубка, нажмите кнопку «▲», чтобы настроить на «3». Точно так же сотни и тысячи цифровых трубок настроены на «2» и «1» соответственно. После установки диапазона задержки, нажмите кнопку «Shift», дисплей 10000 цифр будет отображать «1» и flash, затем нажмите кнопку «▲», 10000 цифры трубки изменится на «1». И вспышка. В соответствии с требованиями, первый способ заключается в том, что режим задержки включения питания имеет только один период времени T1, поэтому этот параметр является недействительным или не установлен. (2) Установите начальную точку, режим и временную базу Нажмите кнопку «▲», «1.» изменяет «A» и мигает. Как указано выше, первый путь-это режим задержки включения питания, и количество циклов недопустимо. Этот параметр не может быть установлен. Нажмите кнопку «▲», «A» изменяет «A» и мигает. Пресс «сдвиг» кнопки, одной цифры Цифровая трубка не начнет мигать, Пресс «▲» кнопку, чтобы приспособиться к «0», с тем чтобы указать, что время основания 0,01 s. Нажмите кнопку «Shift», мигает десятизначная трубка (потому что это режим задержки, вы не можете настроить), нажмите кнопку «Shift», чтобы мигать сотни цифр, нажмите кнопку «▲», чтобы настроить на «0», чтобы указать, что Рабочий режим сосет. В режиме задержки нажмите кнопку «Shift», чтобы мигать цифровую трубку до «0», указав, что она будет работать сразу после сброса питания. Этот параметр всегда «0», когда он 1 канал, и регулировка недействительна. 3. Установите параметр второго пути (1) Установите время задержки (T1 = 56,78 s, T2 = 678,9 s) Подключения, нажмите клавишу «Shift», 10000 цифры дисплее появится надпись «.» и флэш-памяти, нажмите кнопку «▲», чтобы приспособиться к «2». Начните устанавливать 2-й параметр. Нажмите «Shift», одна цифра мигает трубка и нажмите кнопку «▲» для настройки на «8». Нажмите кнопку «Shift» снова, мигает десять цифр, нажмите «▲» для настройки на «7», И те же сто тысяч цифр установлены в «6» и «5» соответственно. После установки диапазона задержки периода T1, нажмите кнопку «Shift», дисплей 10000 цифр отобразит «2» и flash, затем нажмите кнопку «▲», 10000 цифры трубки изменится на «2». И вспышка. Нажмите кнопку «Shift», цифровая трубка мигает цифрой, нажмите кнопку «▲» для настройки на «9». Нажмите кнопку «Shift» снова, мигает десять цифр, нажмите «▲» для настройки на «8», И те же сто тысяч цифр установлены в «7» и «6» соответственно. В этот момент установлен диапазон задержки периода T2. (2) Установите начальную точку, режим и временную базу После установки диапазон задержки T2 периода, нажмите кнопку «Shift», 10000 цифры на дисплее «b». В соответствии с требованиями, эта дорога находится в режиме бесконечного цикла. Этот параметр недействителен или не установлен. Нажмите «▲» для настройки на «b». Пресс «сдвиг» кнопки, однозначном цифровая трубка не начнет мигать, Пресс «▲», чтобы приспособиться к «0», с тем чтобы указать, что время основания T1 срок составляет 0,01 s. Пресс «сдвиг» Кнопка, десяти значное трубка вспышек, Пресс «▲» кнопку, чтобы приспособиться к «1», чтобы указать, что время основания T1 срок составляет 0,1 s. Нажмите кнопку «Shift», чтобы мигать сотни цифр, нажмите «▲», чтобы настроить на «2», чтобы указать режим бесконечной задержки действия, нажмите кнопку «Shift» для вспышки цифровой трубки до «0», указав сброс питания. Запуск немедленно. 4. Установите параметр третьего канала (1) Установите время задержки (T1 = 22s, T2 = 2 м) Подключения, нажмите клавишу «Shift», 10000 цифры трубка отображает «b.» и мигает, нажмите кнопку "▲» кнопку, чтобы приспособиться к «3». Начните устанавливать параметр 3-го канала. Нажмите кнопку «Shift», цифра цифры трубки мигает и нажмите кнопку «▲» для настройки на «2». Нажмите кнопку «Shift» снова, мигает десять цифр, нажмите «▲» для настройки на «2», И установите сто тысяч цифр на «0» и «0» соответственно. После установки диапазона задержки периода T1 нажмите кнопку «Shift», цифровая трубка с цифрой десятки отобразит «3» и вспышку, затем нажмите кнопку «▲», цифровая трубка с десятками цифр изменится на «3». И вспышка. Нажмите кнопку «Shift», цифры цифровой трубки будут мигать, и нажмите кнопку «Adjust», чтобы настроить на «2». Нажмите кнопку «Shift» снова, мигает десять цифр, нажмите «▲» для настройки на «0», И установите сто тысяч цифр на «0» и «0» соответственно. В этот момент установлен диапазон задержки периода T2. (2) Установите количество петель После установки диапазон задержки в T2 периода, нажмите клавишу «Shift», 10000 цифры трубка отображает «C» и не начнет мигать. В соответствии с требованиями, дорога находится в режиме ограниченного цикла. Нажмите кнопку «Shift», цифровая трубка мигает цифрой, нажмите кнопку «▲», чтобы настроить на «0», нажмите кнопку «Shift», мигает сто цифр, нажмите кнопку «▲», чтобы настроить на «0», те же настройки сотни и тысячи цифровых трубок являются «5» и «0» соответственно. На данный момент количество циклов устанавливается 500 раз. (3) Установите начальную точку, режим и временную базу Подключение, нажмите "Shift
