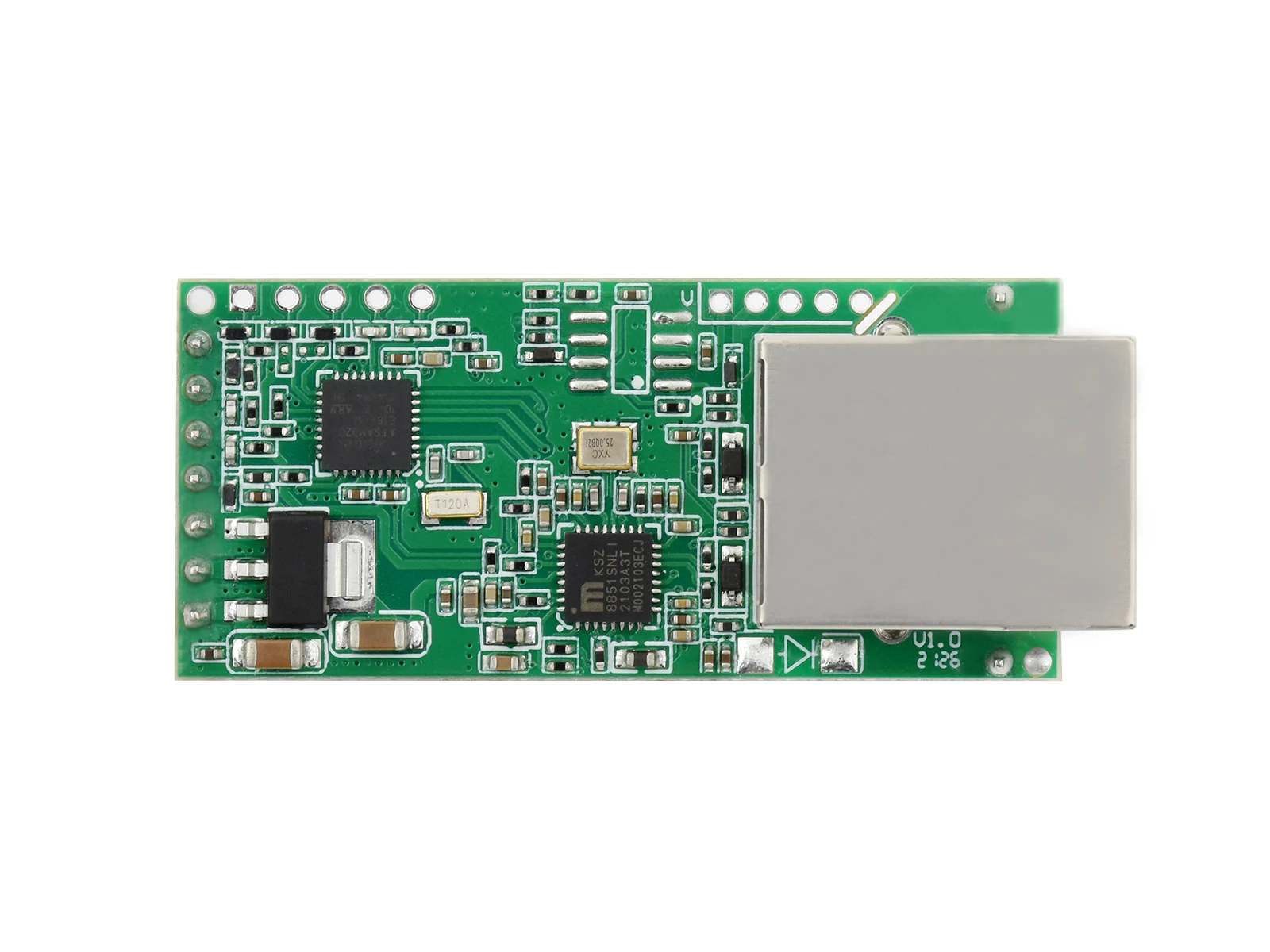

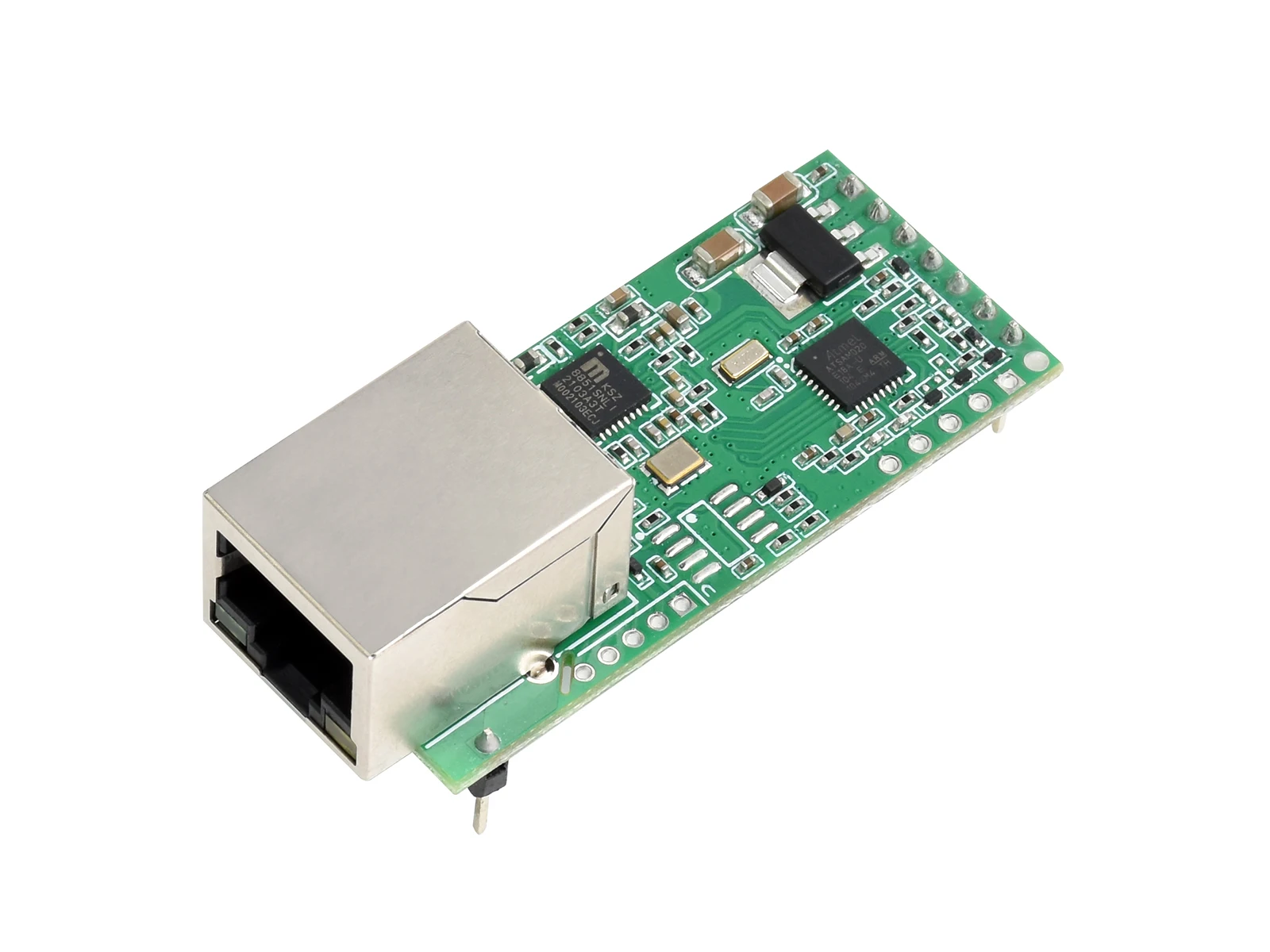

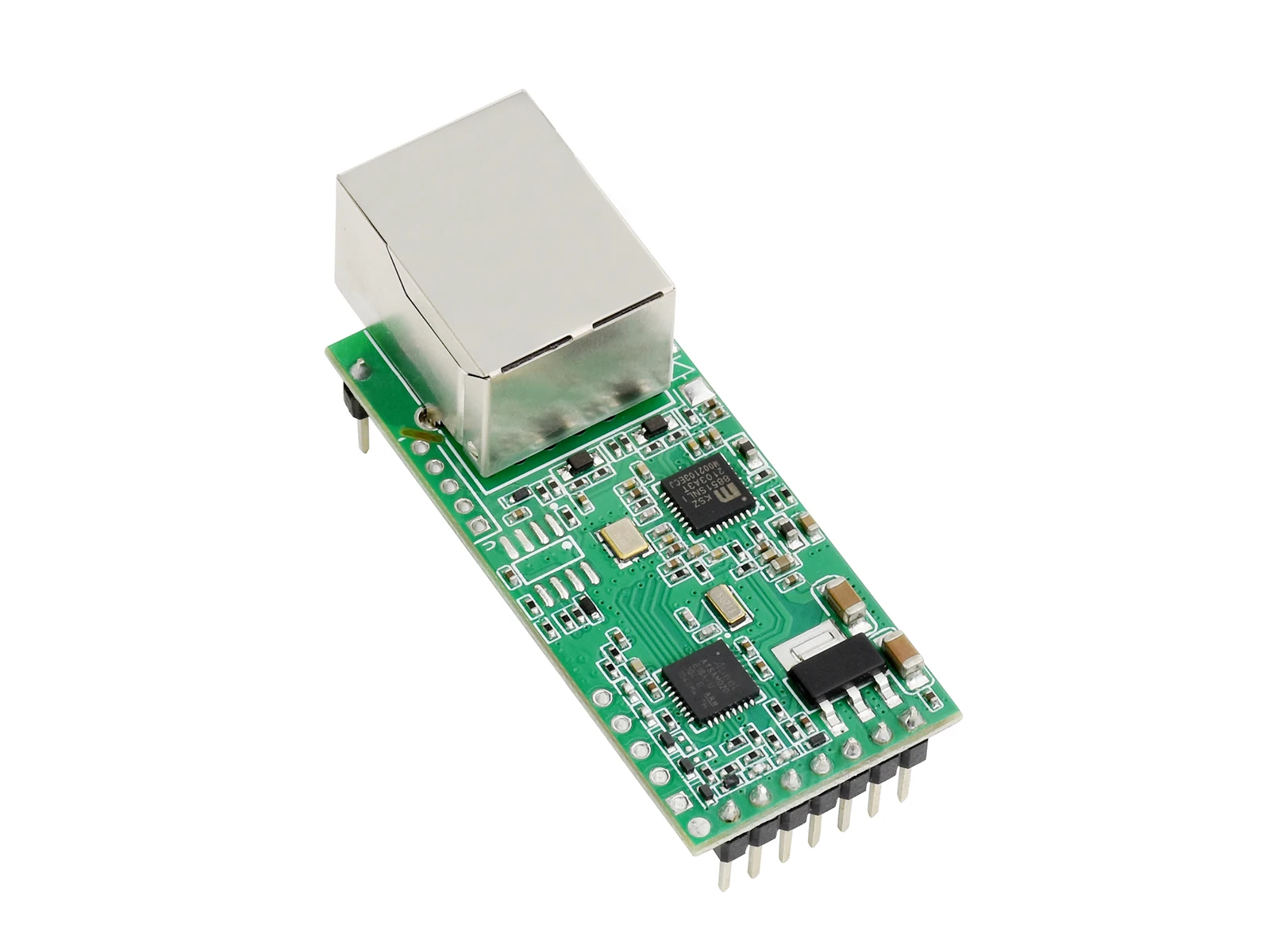

Комплект модулей UART-ETH преобразователь UART TTL в Ethernet 10/100 м автоматический

Комплект модулей UART-ETH преобразователь UART TTL в Ethernet 10/100 м автоматический

Описание

ВUART TO ETHМодуль обеспечивает простой способ общения между UART и Ethernet, его можно настроить через веб-страницу.

M0 серии 32-битный процессор ARM, высокая скорость, высокая эффективность

10/100 м авто-MDI/MDIX ethernet интерфейс, независимо от того, кросс-или прямого кабеля

Автоматическое повторное подключение, обеспечивает надежное TCP соединение

Поддерживает перезагрузку времени (Перезагрузка без данных), настраиваемое время перезагрузки

Гибкий последовательный порт передачи данных обрамление, позволяет виды индивидуального пакетирования

Baudrate настраиваемый, от 600bps до 460800bps, поддерживает пять вариантов проверки четности: Нет, нечетный, четный, четный, маркированный, пробел

Поддерживает индивидуальные пакеты сердцебиения, убедитесь, что соединение правдивое

Поддерживает индивидуальные пакеты регистрации, определяет состояние подключения, Настраиваемый заголовок пакета, делает пакеты регистрации с выбранным mac-адресом

Поддерживает настраиваемую веб-страницу, позволяет пользователю настроить страницу конфигурации модуля

Поддерживает протокол RFC2217-like, возможность общения с устройствами, серийные настройки которых (baudrate, бит данных и т. Д.) могут меняться

Поддерживает разрешение доменного имени DNS, настраиваемый DNS сервер

Поддерживает DHCP, автоматически полученный IP или статический IP

Прошивка обновляется через сеть

Восстановление заводских настроек с помощью программного обеспечения и/или оборудования

Поставляется с MAC-адресом по умолчанию, который настраивается

Доступные Режимы работы: TCP сервер, TCP клиент, UDP сервер, UDP клиент, HTTPD клиент

Поддерживаемые протоколы: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client

Настраивается через веб-страницу, команды, последовательный протокол и сетевой протокол, предоставляет протокол конфигурации, который может быть интегрирован в ваше программное обеспечение

Предоставленное программное обеспечение: Программное обеспечение конфигурации модуля, TCP/UDP инструмент тестирования, VCOM виртуальный последовательный порт программного обеспечения

Пример кода: хост-компьютер (розетка), VB, C + +, Delphi, Android, iOS и т. Д.

Защита: встроенная Электромагнитная изоляция 1,5 кв

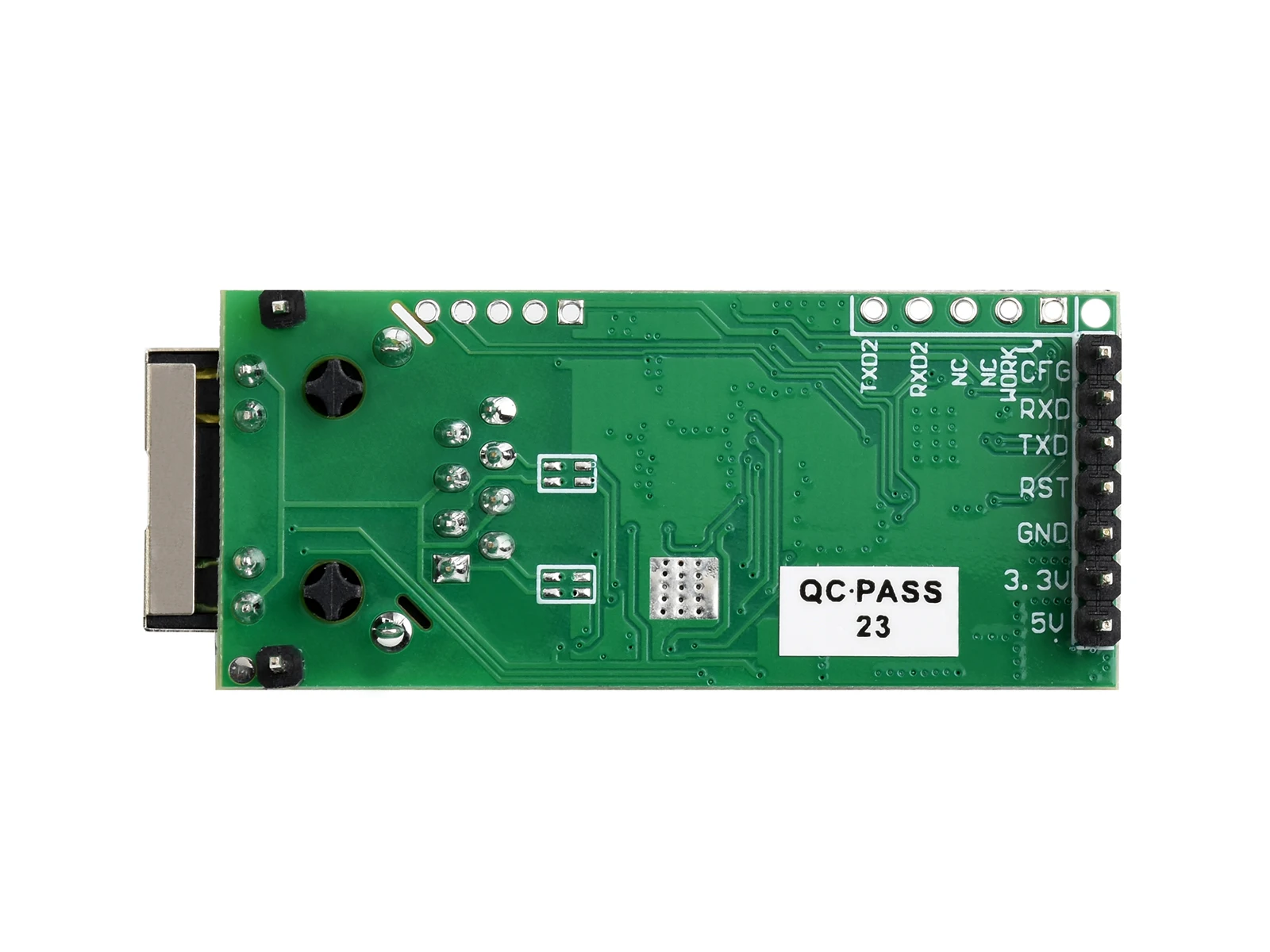

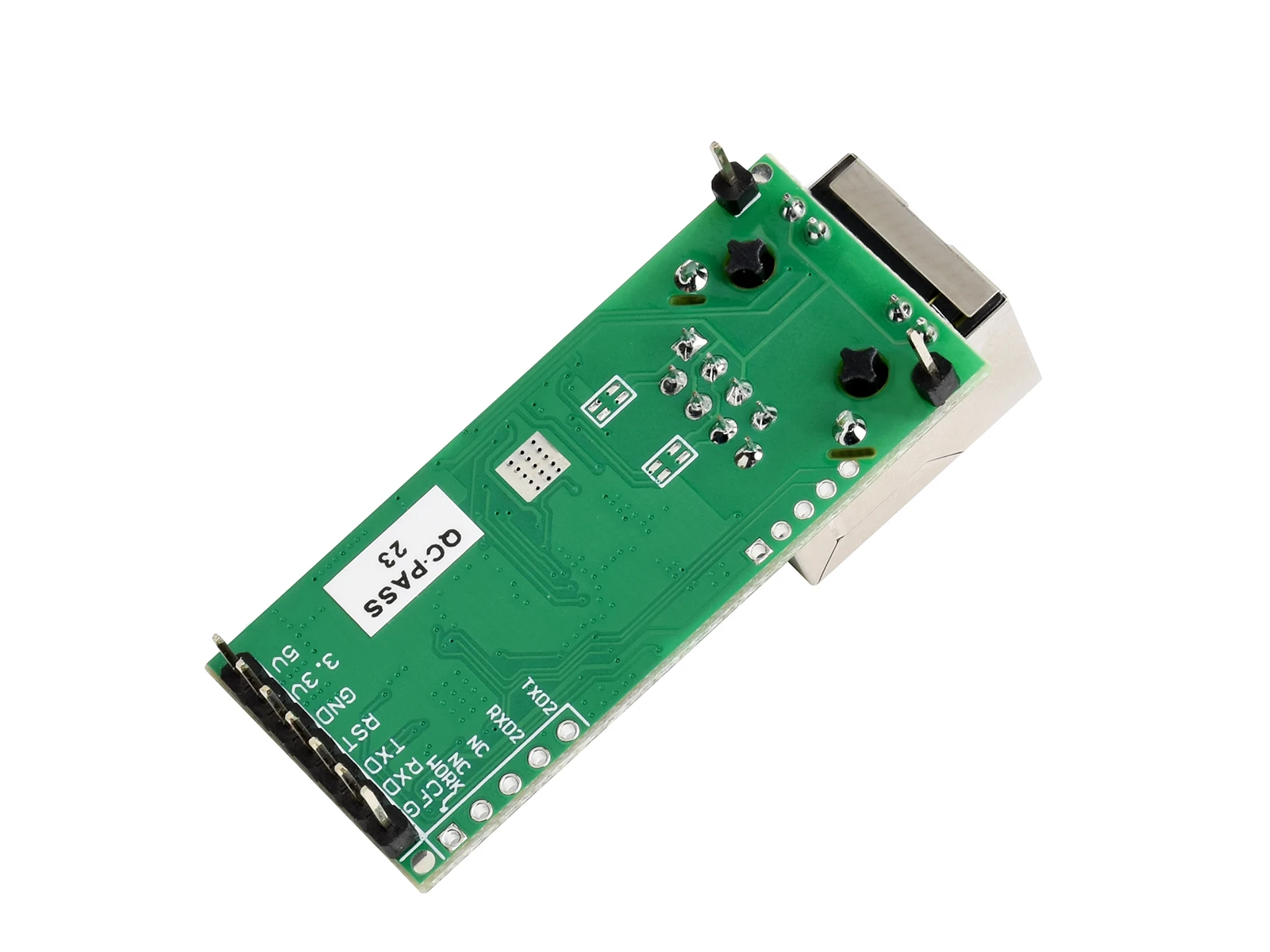

Интерфейс: 3,3 V TTL (2,54 мм Шаг выносной)

Мощность питания: 3,3 V DC или 5V DC (с помощью различных штифт)

Рабочий ток: 150 мА (avg)/160 мА (макс.)

Рабочая температура: -25 ~ 75 °C

Потребляемая мощность: <1 Вт

Состояние хранения: -40 ~ 105 °C, 5 ~ 95% RH

Размер: 50,5x22,6x15 (мм)

Двусторонняя прозрачная передача между TTL и проводным Ethernet:

Увеличьте Расстояние связи для последовательных устройств:

Управляйте несколькими последовательными клиентскими устройствами удаленно через один веб-сервер:

Удаленно Управляйте серийными серверами с помощью нескольких веб-клиентов:

Вики:Www.waveshare.com/wiki/UART_TO_ETH

UART TO ETH

RS485 к ETH

RS232/485 к ETH

2-ch-uartcureed eth

Процессор

Cortex-M0

Cortex-M0

Cortex-M4 (частота до 120 МГц)

CH9121

ETHERNET

Тип

RJ45 (10/100 Мбит/с Автоматическое согласование)

UART

Тип

UART

RS485

RS232 + RS485 (обеспечивает одновременную работу)

UART

Баудрат

600bps ~ 460,8 кбит/с

600bps ~ 230,4 кбит/с

300bps ~ 921,6 кбит/с

Аппаратный поток

Не поддерживается

Поддерживается

Не поддерживается

Бит данных

5, 6, 7, 8

Стоп-бит

1, 2

Паритет бит

Нет, даже, нечетный, пространства, Марка

Защита интерфейса

Источник питания

Защита от перенапряжения, защита от ЭСР, защита от перенапряжения

Ethernet

1.5кв Электромагнитная изоляция

RS485

-

2 кВ ESD защита, 2.2KΩ pull up/down регистры

-

Другое

-

-

Lightningproof, защита от перегрузки по току

-

Режим работы

Тип

TCP сервер, TCP клиент, UDP сервер, UDP клиент, HTTPD клиент

TCP сервер, TCP клиент, UDP сервер, UDP клиент

TCP сервер

Настраиваемый 1 ~ 16 клиентов

Поддерживает 2-канальный разъем, 8 клиентов на канал

Настраиваемый 1 ~ 16 клиентов

MISC

Особенности

Индивидуальные пакеты сердцебиения, индивидуальные пакеты регистрации, настраиваемая веб-страница, RFC2217-like протокол, KeepAlive, автоматическая Перезагрузка таймаута, короткое подключение, обновление прошивки через сеть

KeepAlive, обновление прошивки через сеть

-

-

Modbus шлюз, Websocket (webpage to serial)

-

Конфигурация

Встроенная веб-страница, хост-компьютер config программного обеспечения, серийные команды

Программное обеспечение config хост-компьютера, серийные команды

Источник питания

3,3 V/5V

5 ~ 7 в

5 ~ 36 В

3,3 V/5V

Рабочий ток

150 мА @ 5 В

110mA @ 5V

86.5mA @ 5V

140mA @ 5V

Рабочая температура.

-25 ~ 75 ℃

-40 ~ 85 ℃

Температура хранения.

-40 ~ 105 ℃

-55 ℃ ~ 125 ℃

Посылка

Вес:0,02 КГ

UART TO ETH × 1
