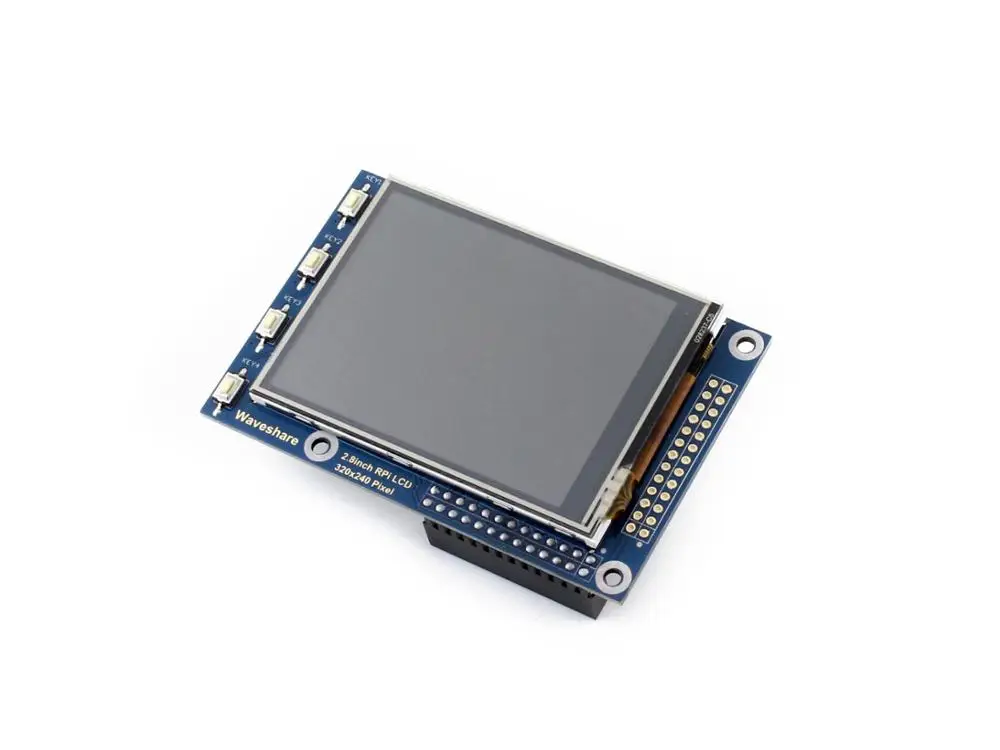

Waveshare 2 8 дюймовый RPi LCD (A) 320*240 резистивный сенсорный экран TFT с SPI интерфейсом

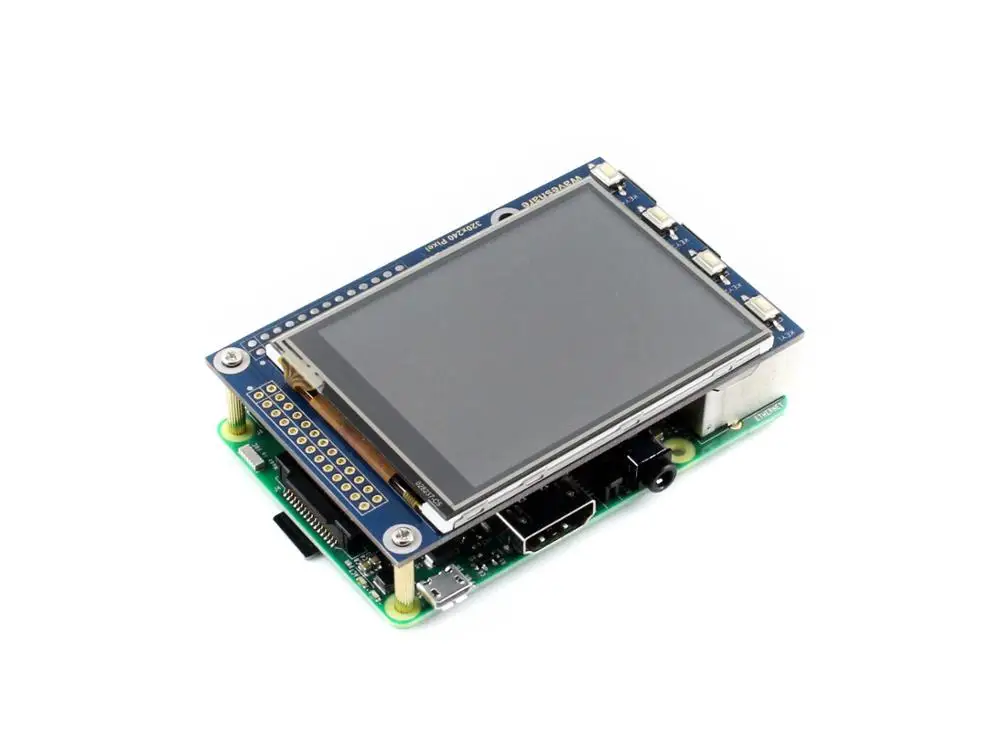

320x240, 2,8 дюймовый резистивный сенсорный экран TFT LCD, предназначен для Raspberry Pi Особенности 320x240 Аппаратное Разрешение Резистивное сенсорное управление Поддерживает любые версии Raspberry Pi (непосредственно подключаемый) Предоставляются драйверы (работает с вашим собственным Raspbian/Ubuntu/Kali) Поддерживает Драйвер программного обеспечения FBCP, позволяет настроить разрешение программного обеспечения и настроить двойной дисплей Размер идеально подходит для Pi (Raspberry Pi B +/2B/3B/3B +) 4 клавиши пользователя Высокое качество погружения золотое покрытие поверхности В сочетании с Raspberry Pi позволяет:

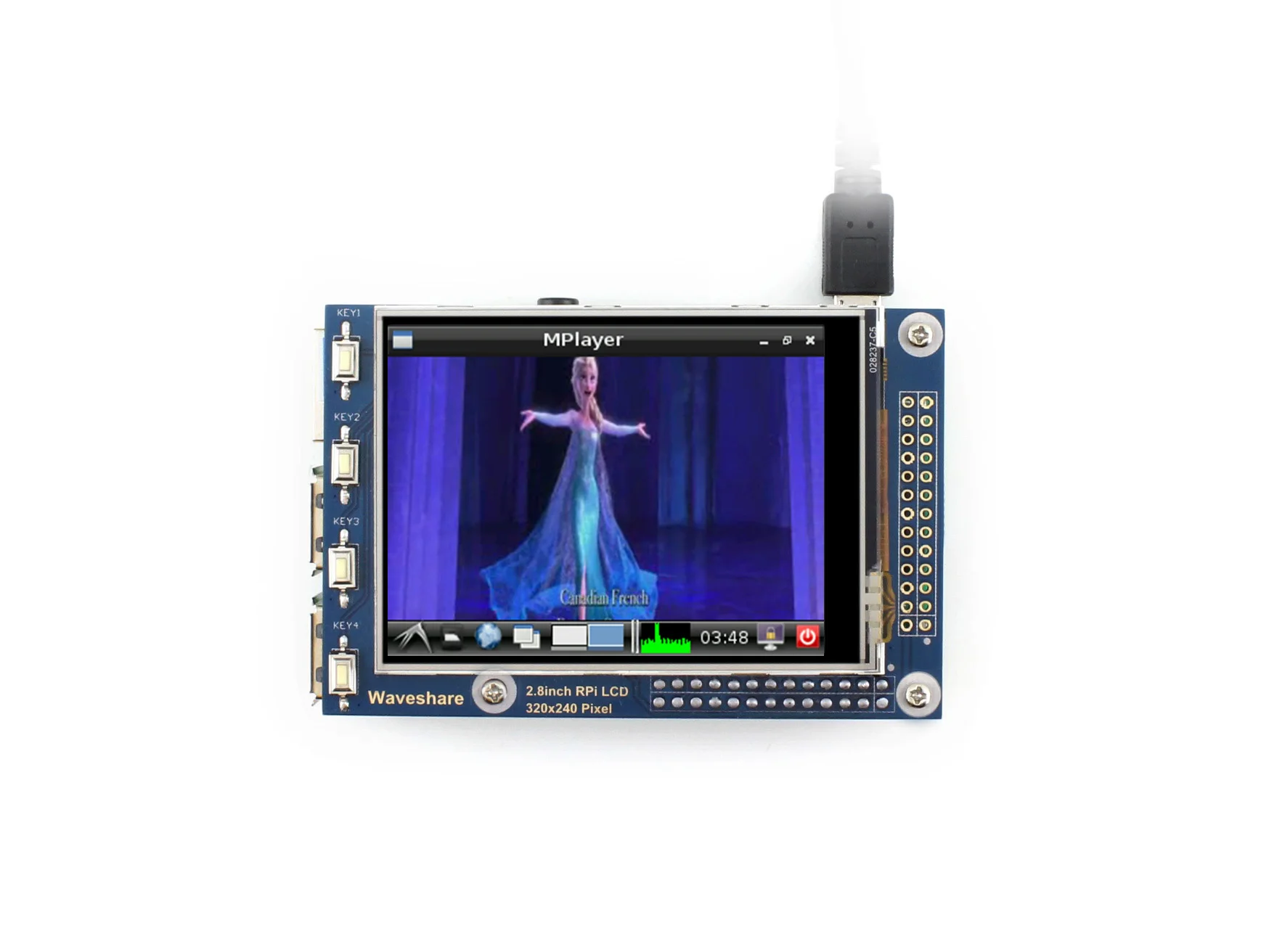

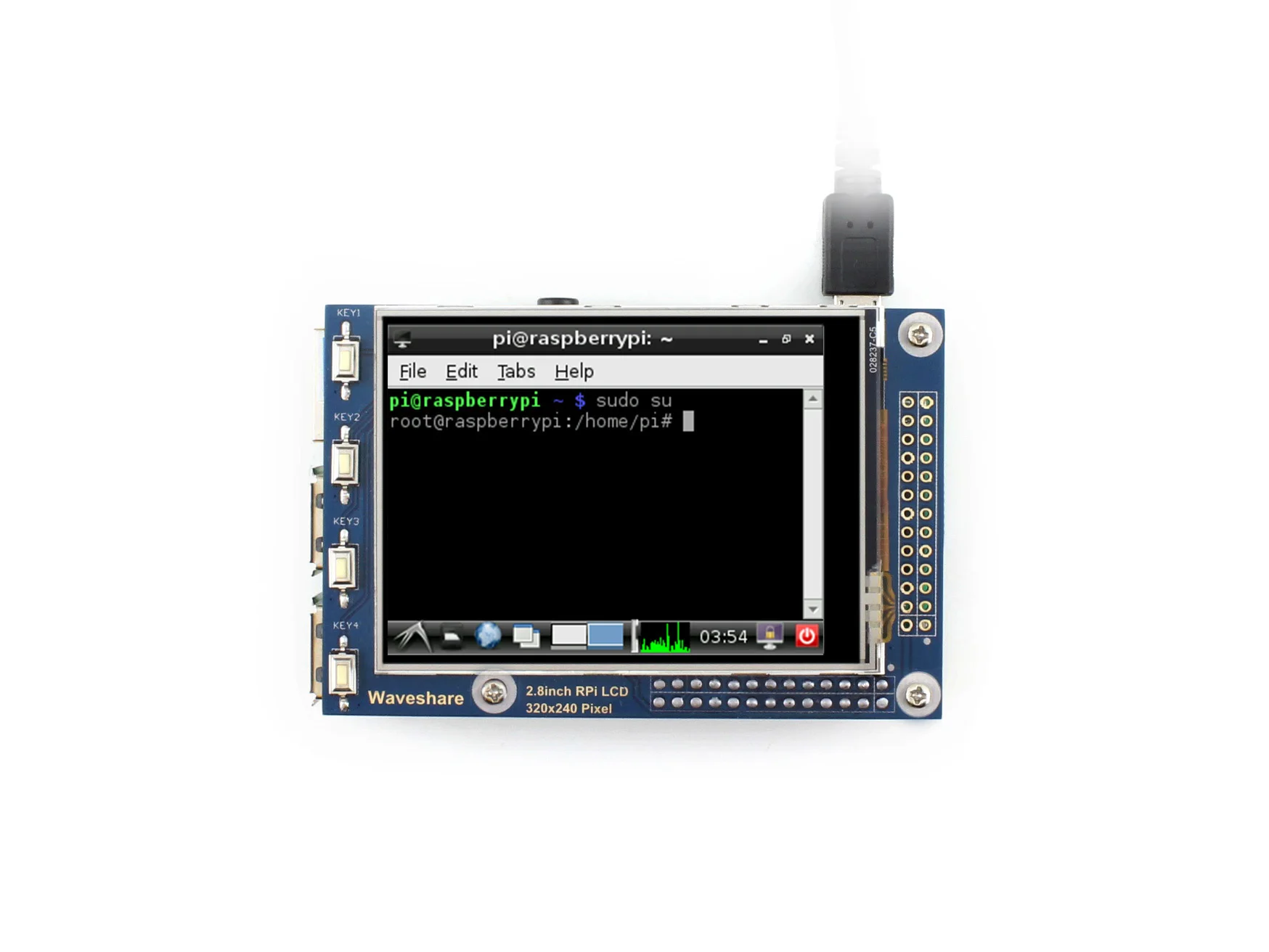

Снимайте фотографии при прикосновении (до 17 режимов работы камеры) Используйте программную клавиатуру (системное взаимодействие без клавиатуры/мыши)

2,8-дюймовый RPi LCD (A)И3,2-дюймовый RPi LCD (B)Совместимы друг с другом (единственные различия-это размер экрана и Количество клавиш) и могут быть взаимозаменены в большинстве случаев.

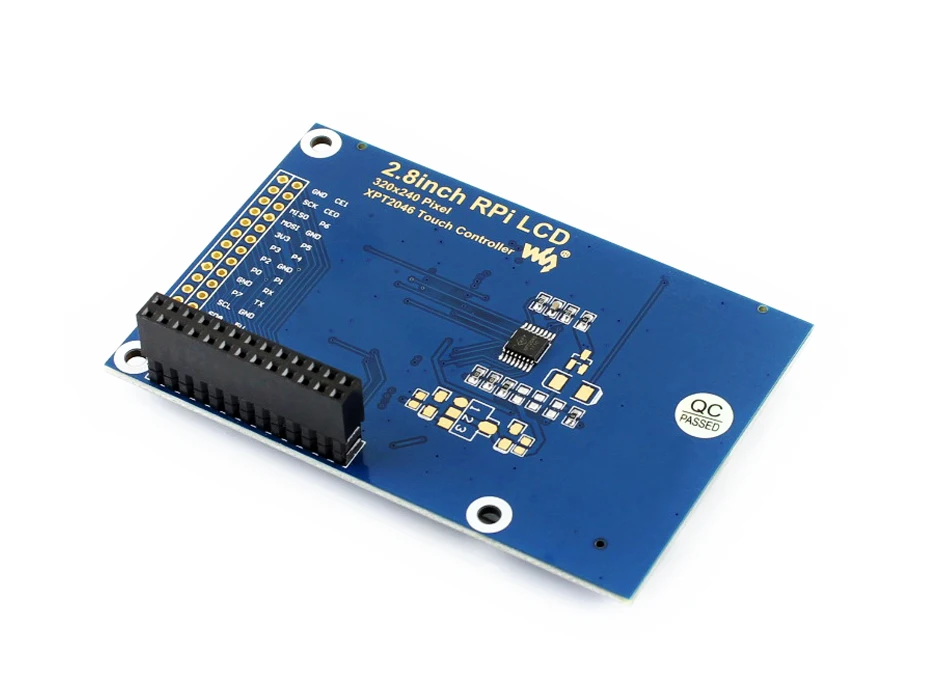

Ключевые параметры Контроллер сенсорного экрана XPT2046 Цвета 65536 Подсветка Светодиод Разрешение 320*240 (пиксель) Соотношение сторон 4:3 Энергопотребление ТБД Ток подсветки ТБД Рабочая температура. (℃) ТБД Тип ЖК-дисплея TFT ЖК-интерфейс SPI Тип сенсорного экрана Резистивный Фотографии   Интерфейс Контактный номер. Символ Описание 1, 17 3,3 В Положительная мощность (3,3 В вход питания) 2, 4 5 В Положительная мощность (5 В вход питания) 3, 5, 7, 8, 10 NC NC 6, 9, 14, 20, 25 GND Наземный 11 TP_IRQ Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение 12 KEY1 Ключ 13 RST Сброс 15 LCD_RS Управление ЖК-инструкцией, Инструкция/выбор регистра данных 16 KEY2 Ключ 18 KEY3 Ключ 19 LCD_SI/TP_SI SPI ввод данных LCD/сенсорной панели 21 TP_SO Выход данных SPI сенсорной панели 22 KEY4 Ключ 23 LCD_SCK/TP_SCK Часы SPI LCD/сенсорная панель 24 LCD_CS Выбор ЖК-чипа, низкая активность 26 TP_CS Выбор чипа сенсорной панели, низкая активность Внешние размеры Ресурсы для развития

Вики:Www.wav WAV (A)

Содержимое упаковки

Вес:0,067 кг

2,8-дюймовый RPi LCD (A) x 1 Сенсорная ручка x 1 Набор винтов RPi (2 шт.) x 2 Лист быстрого запуска x1 1. 2. 3. 4. Часто задаваемые вопросы Почему ЖК-дисплей не работает с моим Raspbian? Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала должен быть установлен драйвер. Пожалуйста, обратитесь к руководству пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую. Почему ЖК-дисплей все еще не работает с Waveshare предоставленным изображением? Убедитесь, что аппаратное соединение правильно и хорошо подключается.
Убедитесь, что изображение в tf-карте правильно сожжено.
PWR будет продолжать, и действие будет мигать, когда Raspberry Pi начнет успешно, в случае, если оба светодиода будут продолжать, возможно, что изображение было неправильно сожжено или карта TF была в плохом контакте. Какой источник питания я должен использовать? Рекомендуется использовать адаптер питания 5 В/3 А для Raspberry Pi, кроме usb-подключения, В противном случае Pi может не запускаться, потому что usb-порт ПК может не иметь достаточно мощности.
Для LCDs большого размера, например, диагональ 10 дюймов или более, также требуется другой автономный адаптер питания для обеспечения питания ЖК-дисплея.

Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.

Руководство по выбору Номер детали Разрешение Интерфейс дисплея Для использования с Размер (мм) Тип сенсорной панели Крышка из закаленного стекла Технология отображения. Звук Популярные игровые консоли Как вы себя чувствуете Дисплеи GPIO 2,8-дюймовый RPi LCD (A) 320 × 240 SPI Pi Как Pi 3B + Резистивный × TFT × × ★☆ 3,2-дюймовый RPi LCD (C) 320 × 240 Высокоскоростной SPI Pi Как Pi 3B + Резистивный × TFT × × ★★ 3,5-дюймовый RPi LCD (B) 480 × 320 SPI Pi Как Pi 3B + Резистивный × IPS × × ★★☆ 3,5-дюймовый RPi LCD (C) 480 × 320 Высокоскоростной SPI Pi Как Pi 3B + Резистивный × TFT × × ★★★ 4-дюймовый RPi LCD (C) 480 × 320 Высокоскоростной SPI Pi 96 × 61 Резистивный × TFT × × ★★★ Дисплеи HDMI/Type-C 3,5-дюймовый HDMI LCD 480 × 320 HDMI Pi Как Pi 3B + Резистивный × IPS И radic; И radic; ★★★☆ 4-дюймовый HDMI LCD (H) 480 × 800 HDMI Pi 99 × 58 Резистивный × IPS И radic; × ★★★★ 4,3-дюймовый HDMI LCD (B) 800 × 480 HDMI Не только Pi 106 × 68 Емкостный × IPS И radic; И radic; ★★★★☆ 5-дюймовый HDMI LCD 800 × 480 HDMI Pi 121 × 78 Резистивный × TFT × × ★★★★ 5-дюймовый HDMI LCD (B) 800 × 480 HDMI Не только Pi 121 × 76 Резистивный × TFT × × ★★★★☆ 5-дюймовый HDMI LCD (G) 800 × 480 HDMI Не только Pi 121 × 76 Резистивный × TFT И radic; И radic; ★★★★☆ 5-дюймовый HDMI LCD (H) 800 × 480 HDMI Не только Pi 121 × 76 Емкостный И radic; TFT И radic; И radic; ★★★★☆ 5,5-дюймовый HDMI AMOLED 1080 × 1920 HDMI Не только Pi 140 × 75 Емкостный И radic; AMOLED И radic; × ★★★★★ 7-дюймовый HDMI LCD 1024 × 600 HDMI Pi 165 × 107 Резистивный × IPS × × ★★★★ 7-дюймовый HDMI LCD (B) 800 × 480 HDMI Не только Pi 165 × 107 Емкостный × TFT × × ★★★★☆ 7-дюймовый HDMI LCD (C) 1024 × 600 HDMI Не только Pi 165 × 107 Емкостный × IPS × × ★★★★★ 7-дюймовый HDMI LCD (H) 1024 × 600 HDMI Не только Pi 165 × 107 Емкостный ※ IPS И radic; И radic; ★★★★★ 10,1-дюймовый HDMI LCD 1024 × 600 HDMI Pi 235 × 144 Резистивный × TFT × × ★★★★ 10,1-дюймовый HDMI LCD (B) 1280 × 800 HDMI Не только Pi 274 × 187 Емкостный И radic; IPS × × ★★★★★ 10,1-дюймовый HDMI LCD (H) 1024 × 600 HDMI Не только Pi 257 × 162 Емкостный × TFT И radic; × ★★★★☆ 11,6 дюймовый HDMI LCD (H) 1920 × 1080 HDMI Не только Pi 285 × 182 Емкостный И radic; IPS И radic; И radic; ★★★★★ 13,3 дюйма HDMI LCD (H) V2 1920 × 1080 HDMI Не только Pi 330 × 208 Емкостный И radic; IPS И radic; И radic; ★★★★★ 15,6-дюймовый HDMI LCD (H) 1920 × 1080 HDMI Не только Pi 387 × 232 Емкостный И radic; IPS И radic; И radic; ★★★★★ 15,6-дюймовый FHD монитор 1920 × 1080 HDMI/Type-C Не только Pi 373 × 238 Емкостный И radic; IPS И radic; И radic; ★★★★★

Примечание:

Pi 3B + означает Raspberry Pi 3 Model B + Если ЖК-дисплей предназначен для воспроизведения видео, пожалуйста, выберите один с интерфейсом HDMI для лучшего опыта. Закаленное стекло Cover:7-дюймовый HDMI LCD (H) (с чехлом)Особенности закаленного стекла, в то время как7-дюймовый HDMI LCD (H)Использует обычный чехол для экрана
