Платформа для разработки мобильных роботов, совместима с Raspberry Pi/Arduino Обзор

AlphaBot-это Роботизированная платформа для разработки, совместимая с Raspberry Pi и Arduino. Он состоит из материнской платы AlphaBot, мобильного шасси и всего необходимого для его перемещения.

Просто подключите плату контроллера, Raspberry Pi или Arduino и в сочетании с нашим кодом примера с открытым исходным кодом, теперь все готово начать роботизированное исследование: Отслеживание линии, предотвращение препятствий, мониторинг видео, wiFi/Bluetooth/ZigBee/инфракрасный пульт дистанционного управления и т. Д.

Raspberry Pi или Arduino не включены в цену, если у вас нет одного в руке, эти наборы «Все в одном» рекомендуются:AlphaBot-Ar-Basic, AlphaBot-Ar-Bluetooth, Alphabot-пи

AlphaBot Особенности Raspberry Pi/Arduino интерфейсы, работает с одним отдельно, или оба Удлинительный заголовок Arduino, ПОДДЕРЖКА Arduino shields Модульная конструкция, модули plug-and-play, такие как отслеживание линии, предотвращение препятствий, измерение скорости и т. д. устраняют проблемы с подключением беспорядочных проводов. LM298P драйвер двигателя с диодной защитной схемой, больше безопасности LM2596 постоянное напряжение, обеспечивает стабильную мощность 5 В для Raspberry Pi/Arduino TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики Что на материнской плате AlphaBot

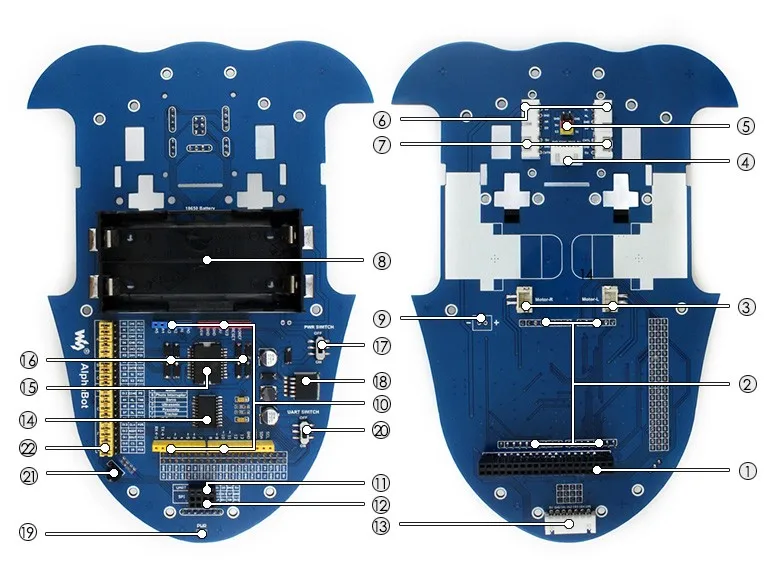

Raspberry Pi (дюймы):Для подключения Raspberry Pi Arduino интерфейс:Для подключения Arduino Интерфейс мотора Ультразвуковой Модуль интерфейса Серво Модуль интерфейса Модуль обхода препятствий интерфейс Скорость измерительный интерфейс Батарея Патрон лампы:Поддерживает 18650 батареи Резервный вход питания (не спаянный):Для подключения другого внешнего источника питания Arduino расширительный разъем:Для подключения Arduino щиты UART интерфейс:Для подключения модуля Bluetooth, для дистанционного управления роботом через Bluetooth SPI интерфейс:Для подключения беспроводного модуля NRF24L01 Линия отслеживания модуль интерфейса TLC1543:10-битная объявление приобретения чип, позволяет Pi использовать аналоговые датчики LM298P:Двухканальный мостовой двигатель с чипом драйвера, до 2 а тока Анти-обратный диод Мощность переключатель LM2596:5V регулятор Мощность индикатор UART переключатель:Включите, чтобы включить последовательную связь между Raspberry Pi и Arduino ИК-приемником:Управляйте роботом удаленно через инфракрасный Raspberry Pi/Arduino выбор:Выберите Raspberry Pi или Arduino для управления периферийными устройствами робота Фото

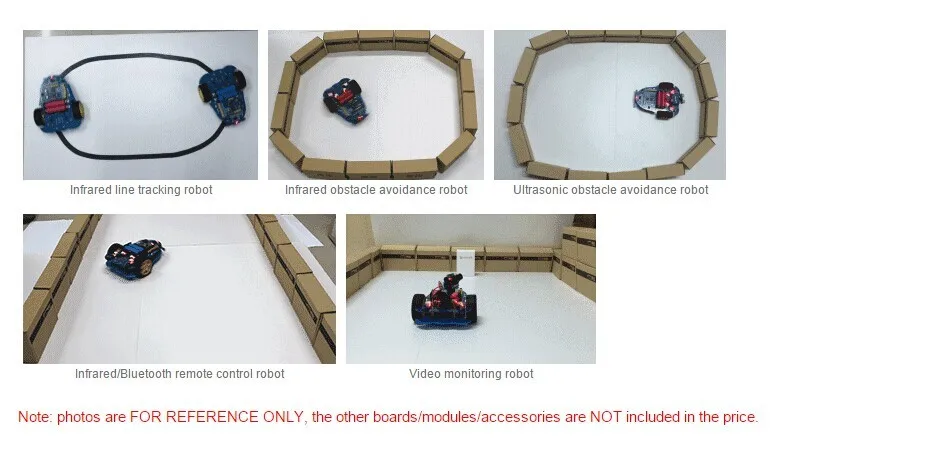

Примеры

Развития ресурсы

Вики:Www.wav eshare.com/wiki/AlphaBot

Гид по выбору Посылка содержание Продукты Предмет Описание продукта: AlphaBot AlphaBot-Ar-Basic AlphaBot-Ar-Bluetooth AlphaBot-Pi Acc Pack Alphabot-пи RPi3 B Raspberry pi 3 model b         √ UNO плюс Улучшенная Плата управления, Совместимость с Arduino √ √ AlphaBot комплект ходовой части Материнская плата, колеса, драйверы и т. Д. √ √ √ √ √ Трекер Сенсор Линия отслеживания модуль √ √ √ √ √ Фотопрерывателя Сенсор Модуль измерения скорости (2 шт.) √ √ √ √ √ Инфракрасный датчик приближения Сенсор Модуль обхода препятствий (2 шт.) √ √ √ √ √ ИК-пульта дистанционного управления Удаленное управление робот √ √ √ √ √ SG90 Сервопривод √ √ √ √ Ультразвуковой датчик Ультразвуковое Предотвращение препятствий, измерение расстояния √ √ Аксессуар щит Дополнительные аксессуары, Совместимость с Arduino √ Двойной режим Bluetooth Двухрежимный модуль Bluetooth √ Камера RPi (B) Raspberry Pi камера, регулируемый фокус √ √ Карта Micro SD 16 Гб Sd-карта Miro 16 ГБ, класс 10 √ √ 5V 2.5A Мощность адаптер RPi3 B требуется 2.5A или выше источник питания √ √

Примечание:
AlphaBotТребуется Плата управления, Arduino или Raspberry Pi, если у вас нет одной руки, пожалуйста, рассмотрите все-в-одном комплекты:AlphaBot-Ar-Basic, AlphaBot-Ar-Bluetooth, Alphabot-пи
AlphaBot-Pi Acc PackТребуется плата управления Raspberry Pi, если у вас нет одного в руке, пожалуйста, рассмотрите Комплект «все в одном»:Alphabot-пи

Посылка содержание

Примечание: для работы этого продукта требуется два аккумулятора 18650, которые не входят в комплект и должны быть приобретены отдельно.

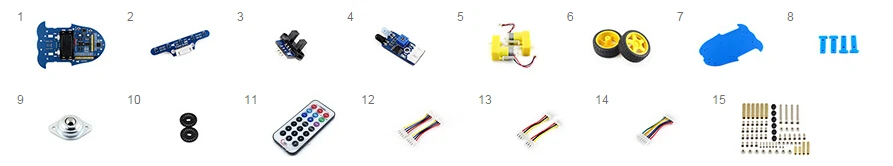

AlphaBot материнская плата x1 Трекер Сенсор x1 Фотопрерывателя Сенсор x2 Инфракрасный датчик приближения Сенсор x2 Мотор с коробкой передач 2 шт x1 AlphaBot колеса 2 шт x1 AlphaBot акриловая шасси x1 Пластина крепления двигателя 4 шт. x1 Omni-direction wheel x1 20 слотов энкодер диск 2 шт x1 ИК-пульта дистанционного управления x1 XH2.54 4 см 4Pin 2 шт. x1 XH2.54 4 см 3Pin 2 шт. x1 XH2.54 4 см 7Pin x1 Aphabot винты x1
