AlphaBot умный автомобиль Raspberry Pi робот строительный комплект с 3 Model B + камера

Примечание: для работы этого продукта требуется два аккумулятора 18650, которые не входят в комплект и должны быть приобретены отдельно. Робот-конструктор Raspberry Pi: Raspberry Pi 3B + AlphaBot + камера Обзор

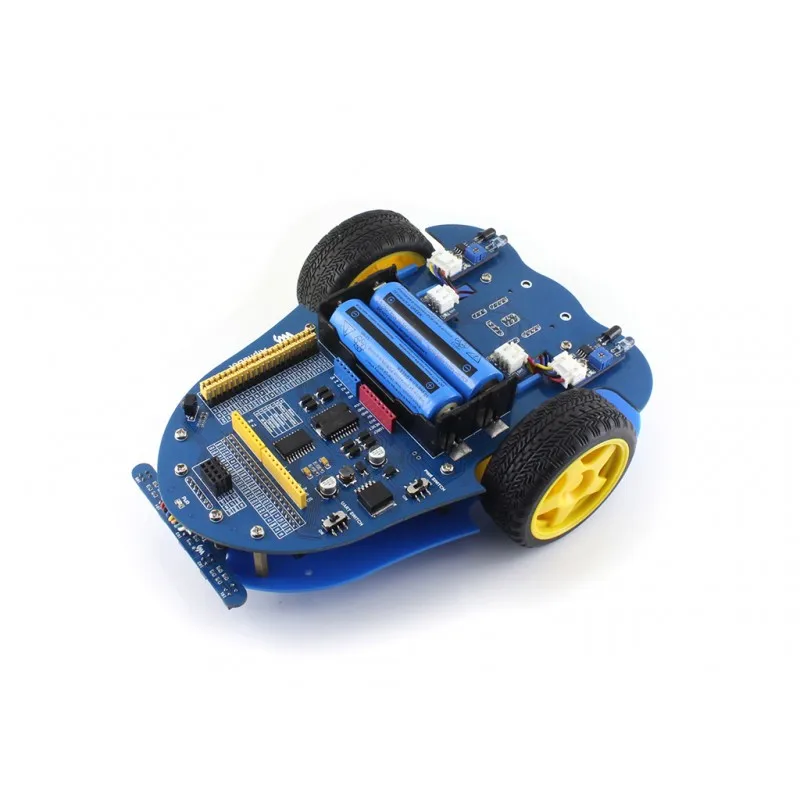

Этот комплект поставляется с Raspberry Pi 3 Model B, роботизированной платформой AlphaBot (Отслеживание линии, предотвращение препятствий, измерение скорости, ИК-контроль) и камерой (с сервоприводом и 2 головкой сковороды).

Благодаря модулям в комплекте вы можете быстро начать работу с роботизированной разработкой, такой как отслеживание линии, предотвращение препятствий, ИК-пульт дистанционного управления и видеомониторинг через сеть и т. д. более того, благодаря богатым Raspberry Pi с открытым исходным кодом и модульному дизайну AlphaBot, вы узнаете, как продлить и переделать, И, наконец, создайте своего собственного робота Raspberry Pi.

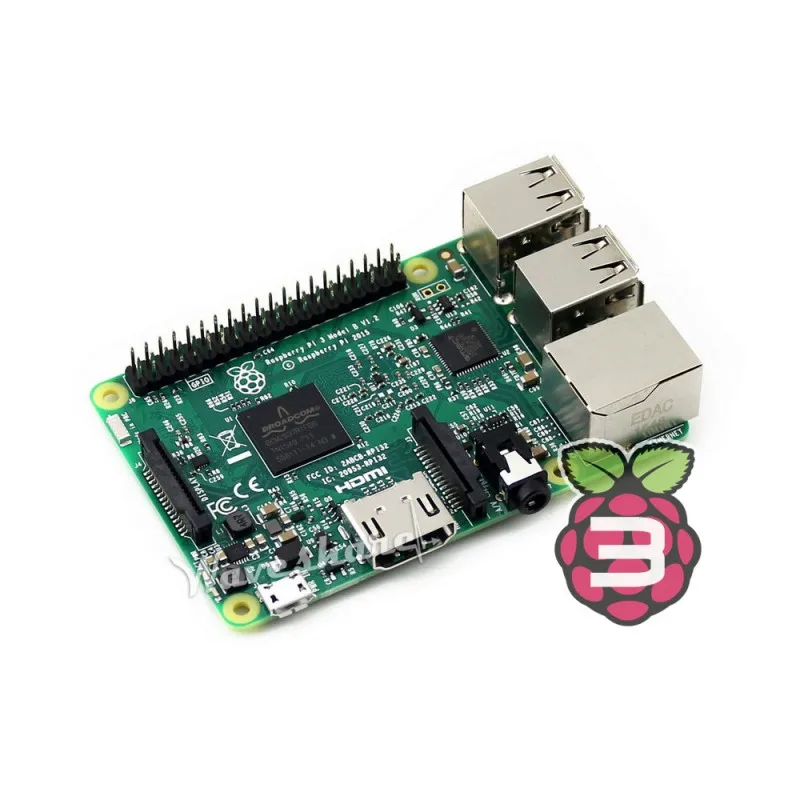

Raspberry Pi 3 Особенности BCM2837B0, 1,4 ГГц 64-разрядный четырехъядерный ARM Cortex-A53 1 Гб оперативной памяти Порт Ethernet 10/100 802.11n WiFi NIC Bluetooth 4,1 и Bluetooth низкая энергия (BLE) Порт HDMI Интерфейс USB 2,0x4 слот карты micro sd Комбинированный 3,5 мм аудио разъем и композитное видео 40-контактный Интерфейс GPIO Интерфейс камеры (CSI) Интерфейс дисплея (DSI) Улучшенное управление питанием, Поддержка большего количества периферийных устройств (требуется блок питания 2.5A или выше) Характеристики AlphaBot R Raspberry Pi/Arduino интерфейсы, работает с одним отдельно, или оба Удлинительный заголовок Arduino, ПОДДЕРЖКА Arduino shields Модульная конструкция, модули plug-and-play, такие как отслеживание линии, предотвращение препятствий, измерение скорости и т. д. устраняют проблемы с подключением беспорядочных проводов. LM298P драйвер двигателя с диодной защитной схемой, больше безопасности LM2596 постоянное напряжение, обеспечивает стабильную мощность 5 В для Raspberry Pi/Arduino TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики Что на материнской плате AlphaBot

Raspberry Pi интерфейс:Для подключения Raspberry Pi Интерфейс Arduino:Для подключения Arduino Интерфейс двигателя Интерфейс ультразвукового модуля Интерфейс сервомодуля Модуль обхода препятствий интерфейс Интерфейс измерения скорости Держатель батареи:Поддерживает аккумуляторы 18650 Резервный вход питания (не спаянный):Для подключения другого внешнего источника питания Расширительный заголовок Arduino:Для подключения щитов Arduino Интерфейс UART:Для подключения модуля Bluetooth, для дистанционного управления роботом через Bluetooth Интерфейс SPI:Для подключения беспроводного модуля NRF24L01 Интерфейс модуля отслеживания линии TLC1543:10-битный чип сбора рекламы, позволяет Pi использовать аналоговые датчики LM298P:Двухканальный мостовой двигатель с чипом драйвера, до 2 а тока Анти-обратный диод Выключатель питания LM2596:5 V регулятор Индикатор питания Переключатель UART:Включите, чтобы включить последовательную связь между Raspberry Pi и Arduino ИК-приемник:Управляйте роботом удаленно через инфракрасный Raspberry Pi/Arduino выбор:Выберите Raspberry Pi или Arduino для управления периферийными устройствами робота Фотографии

Примеры
Робот для отслеживания инфракрасной линии
Инфракрасный робот-избегатель препятствий
Ультразвуковой робот для избегания препятствий
Инфракрасный/Bluetooth пульт дистанционного управления робот
Робот для мониторинга видео

Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.

Ресурсы для развития

Вики:Www.wav eshare.com/wiki/AlphaBot

Руководство по выбору
Стандарт AlphaBot

Примечание: для работы этого продукта требуется два аккумулятора 18650, которые не входят в комплект и должны быть приобретены отдельно.

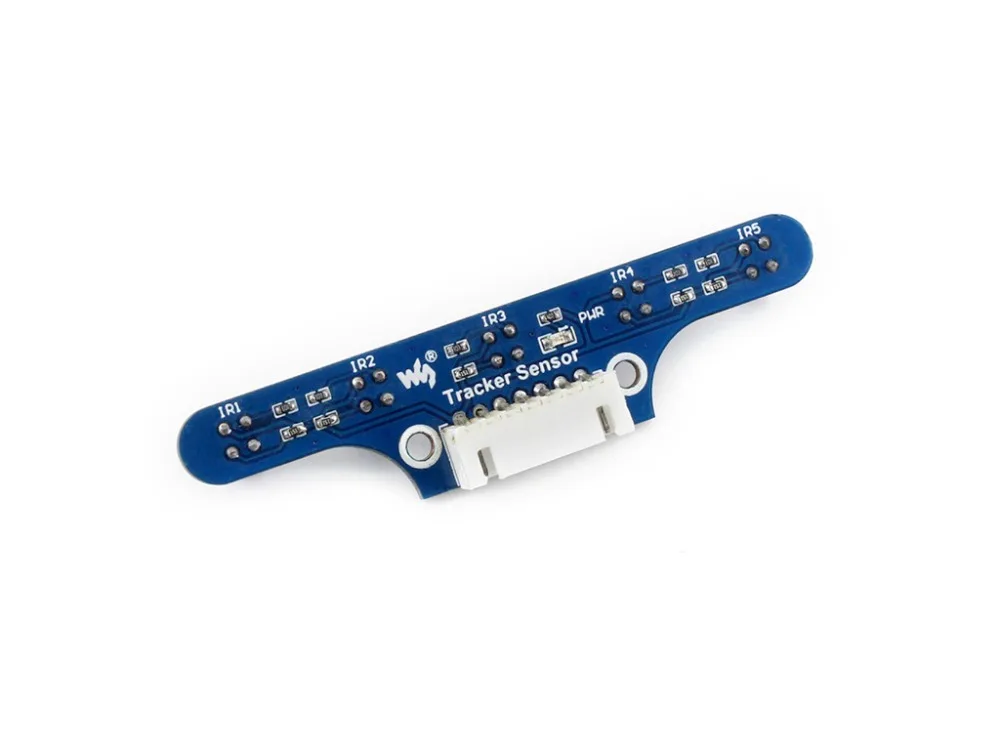

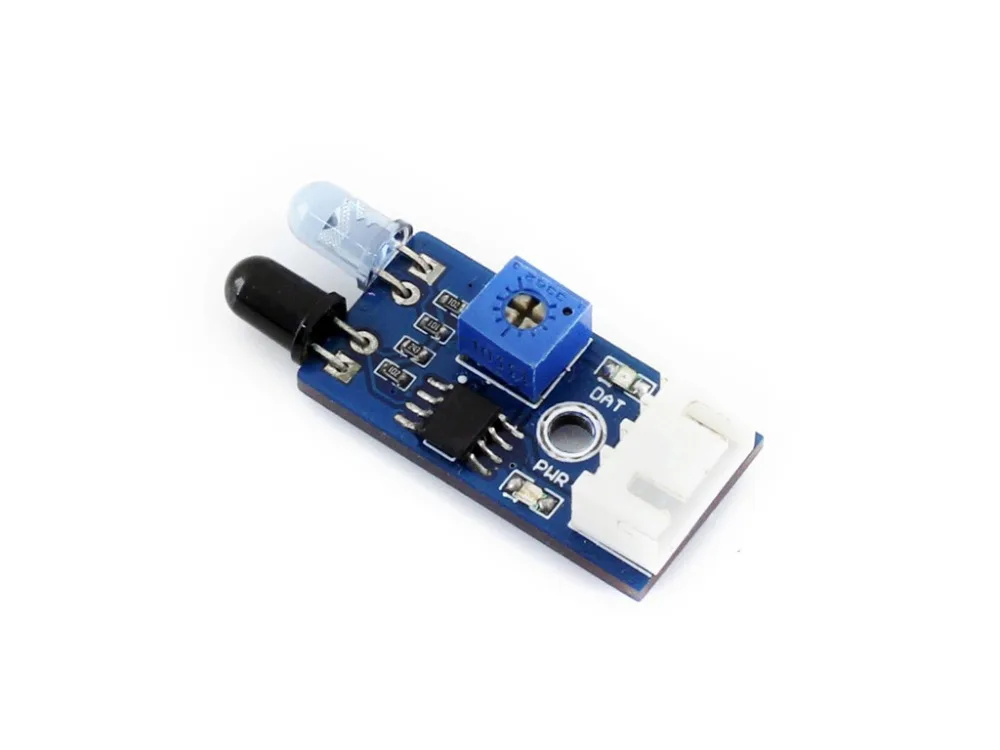

Материнская плата AlphaBot x1 Датчик отслеживания x1 Датчик прерывания фотосъемки x2 Инфракрасный датчик приближения x2 Мотор с коробкой передач 2 шт x1 AlphaBot колеса 2 шт x1 AlphaBot акриловое шасси x1 Пластина крепления двигателя 4 шт. x1 Omni-direction wheel x1 20 слотов энкодер диск 2 шт x1 ИК-пульт дистанционного управления x1 XH2.54 4 см 4Pin 2 шт x1 XH2.54 4 см 3Pin 2 шт x1 XH2.54 4 см 7Pin x1 AlphaBot винты x1 1. 2. 3. 4. 5 6 7 8 9 10 11 12 13 14 15 Дополнительные детали в комплекте

Для адаптера питания доступны различные типы вилок, пожалуйста, выберите тот, который совместим с вашей розеткой: США, ЕС

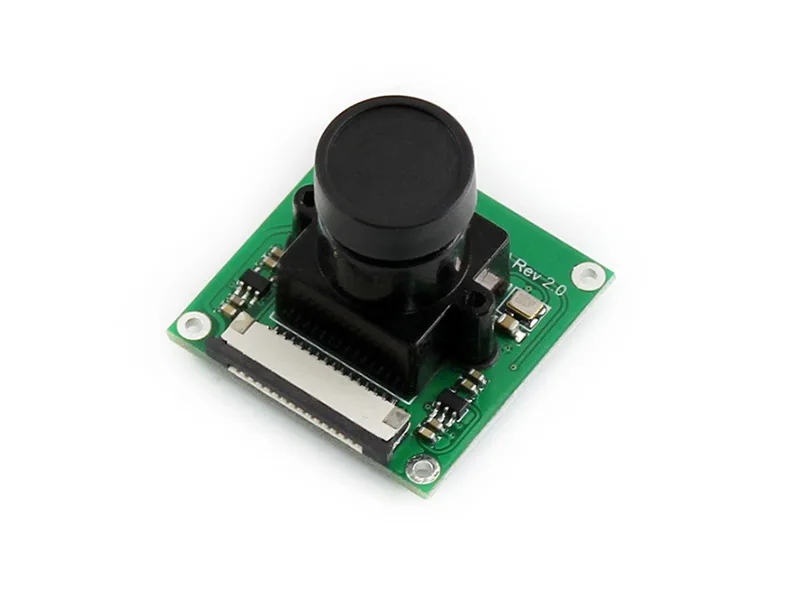

Raspberry Pi 3 Model B x1 Камера RPi (B) x1 SG90 servo x2 2 DOF панорамирование и наклон комплект x1 15 pin FFC 25 см x1 Карта Micro SD 16 Гб x1 Адаптер питания стандарта США 5В/3А micro x1 Считыватель карт Micro SD x 1(Бесплатно) 1. 2. 3. 4. 5 6 7 8
