1) СпецификацииИз KYL-200U:

Выходная мощность: 5 В DC (настройка)

Мощность RF: 10 МВт (настроенный 10 МВт-100 МВт)

РЧ эффективная скорость: 1200/2400/4800/9600/19, 200bps selectable(Пожалуйста, скажите, какая скорость воздуха вам нужна?)

Скорость передачи интерфейса: 1200/2400/4800/9600/19, 200bps программируемые

Диапазон частот: 433, 450, 470, 868, 915 мГц(Пожалуйста, сообщите частоту, которая вам нужна?)

Интерфейс: стандартный RS-232/RS-485/ttl(Пожалуйста скажите какой интерфейс вам нужен?)

Режим связи: полудуплексный

Канал: 8 (по умолчанию), 16/32 (настроенный)

Прием тока: 20мА (ttl connect)

Получайте чувствительность:-123dBm @ 1, 200bps);-118dBm @ 9, 600bps)

Передающий ток: <40мА

Сна ток: 20uA

Диапазон РЧ линии: 600 м (BER = 10-5 @ 9600bps)

1000 м (BER = 10-5 @ 1, 200bps)

Размер: 47x26x10 мм (без антенного порта)

2) Определение Pin:

Контактный нет.

Имя сигнала

Функция

Уровень

Соединение с терминала

Примечания

1

GND

Заземление источника питания

Дорожный

2

Vcc

Мощность питания постоянного тока

5 В

3

RxD/ttl

Приема данных

Ttl

TxD

4

TxD/ttl

Передача данных

Ttl

RxD

5

SGND

Сигнала

6

(TXD)

A из RS-485 (TxD rs-RS-232)

(RxD)

7

B (RXD)

B из RS-485 (RxD rs-RS-232)

B (TxD)

8

Сна

Контроль сна

Сна сигнала

Низкий уровень действует

9

Тест

Заводские испытания

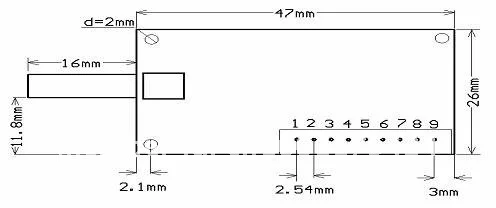

3) Размер:

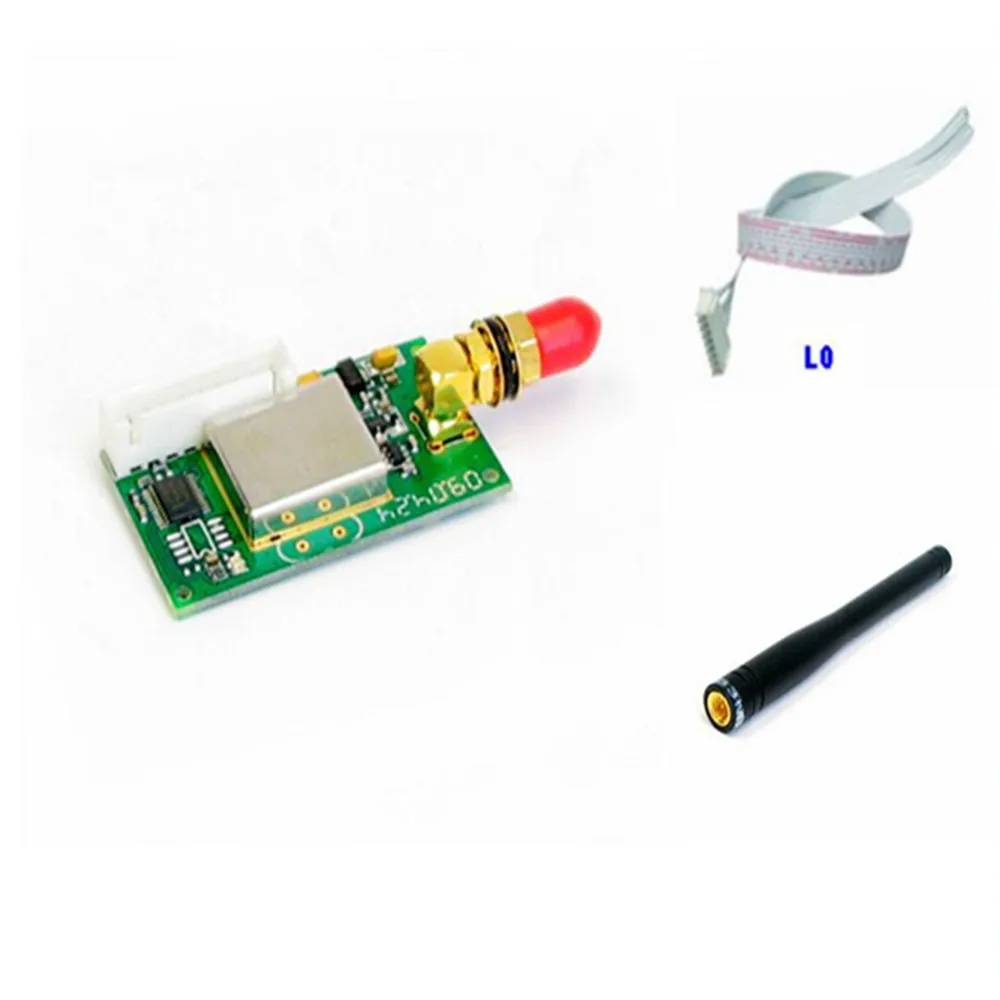

4) Стандартный посылка:

5) Применение:

*AMR автоматического чтения метра
* Беспроводные системы сигнализации и безопасности
* Автоматизация строительства, безопасность, беспроводной мониторинг и контроль за оборудованием, системой контроля доступа;
* Беспроводная передача данных, автоматическая система сбора данных;
* Радио-Модем может использоваться для занятий спортом и конкуренции;
* Беспроводная посуда заказ;
* Беспроводной POS, КПК беспроводной умный терминал;
* РЧ-Модем может использоваться для электронной автовокзала и интеллектуального трафика;
* РЧ передатчик беспроводной электронный дисплей экран и очередь машины;
* Беспроводная Телеметрия Зарядка для парковки, парковки;
* Беспроводной модем и четырехколесная ориентация;
* Беспроводной сенсор промышленный беспроводной пульт дистанционного управления и кондиционер пульт дистанционного управления;
* Робот Контроль и микро контроллер
* Светодио дный-дисплей в системе thruway * Scada система * электронный дизайн * Приложение MCU

6) Примечание:

Когда вы покупаете это радио в первый раз, было бы гораздо лучше купить программный кабель, это может сэкономить много времени для вас при использовании этого радио-модема.

Кабель для программирования RS232 для интерфейса RS232

Кабель для программирования ttl для интерфейса ttl
