Многофункциональный USB осциллограф ISDS220B 4 в 1 виртуальный цифровой + анализатор

Многофункциональный USB осциллограф ISDS220B 4 в 1 виртуальный цифровой + анализатор

Особенности:

2, больше подходит для ноутбука, легко используется в бизнесе.

3, небольшой размер (мм): 150 (L) x100 (W) x30 (H), легко носить с собой.

4, высокая частота обновления, высокая частота дискретизации, 200 мс/с.

5. Программное обеспечение поддерживает: Windows XP (SP3), Win7 (32 бит), Win7 (64 бит).

6, сигналов: добавить, вычесть, умножить, X-Y дисплей.

7, данные формы сигнала можно выводить в EXCEL, BMP, OSC по времени и напряжению.

8, Спектрометр FFT.

9, полнофункциональный генератор сигналов, поддерживает регулируемую амплитуду напряжения и смещение.

10. Компьютер может подключать много DSO.

11, вторичная разработка, которая представляет собой образец развития cvc.

Цифровой осциллограф хранения:

Каналы: 2

Сопротивление: 1 м 25 ПФ

Муфта: переменный/постоянный ток

Вертикальное разрешение: 8 бит

Диапазон напряжения:-16 В ~ 16 В

Вертикальная Точность: 3%

Диапазон времени: 1ns-20s

Регулируемая по вертикали: 10 мВ/div-10V див (1 м)

Защита на входе: диодный зажим

Автоматическая Настройка: Да (от 10 Гц до 60 МГц)

Режим триггера: автоматический, непрерывный, одиночный

Спуск триггера: +/-

Регулируемый уровень триггера: Да

Тип триггера: аналоговый

Источник запуска: CH1, CH2

Глубина памяти: 512KB/CH

Одна полоса пропускания: 60 МГц

Максимальная частота дискретизации в реальном времени: 200 мс/с

Выбор частоты дискретизации: Да

Вертикальный режим: CH1, CH2, ADD, SUB, MUL

Режим отображения: Попеременный, Попеременный режим Y и X-Y

Размеры курсора: Да

Дисплей курсора: частота, напряжение

Формат сохранения Waveform: Osc (закрытый), Excel и Bmp

Анализатор спектра

Каналы: 2

Полоса пропускания: 60 МГц

Комплектация: FFT (18 окон), корреляция, спектр мощности

FFT точки передачи данных на канал: 8-1048576

Фильтр: УФ-фильтр

ПИХТА поддерживает произвольный амплитудный метод выборки и прямоугольник, Бартлетт, треугольный, косин, Ганнинг, Бартлетт, ханнинг, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser способ работы окна Гаусс;

Фильтр IIR с поддержкой Butterworth, «Chebyshev I», «Chebyshev II», «Овальный» тип;

Источник сигнала DDS (ISDS220B)

Формы волны: Синусоидальная, прямоугольная волна (переменный рабочий цикл), треугольная волна, Пилообразная

Выходная Амплитуда: 9Vp-p (без нагрузки)

Выход импеданс: 200 10%

DC Смещение: 2,5 V

Диапазон частот: 1 Гц ~ 20 МГц (Синусоидальная волна) . 1 Гц ~ 2 МГц (другое)

Разрешение частоты: 1 Гц

Частота: 1 × 10-3

Точность частоты: 5 × 10-3

Линейность треугольных волн: 98% (1 Гц ~ 10 кГц)

Искажение синусоидальной волны: 0.8% (эталонная частота, 1 кГц)

Прямоугольная волна, время подъема и падения: 100 Н

Диапазон рабочего цикла прямоугольной волны: от 1% до 99%

Подметание (ISDS220B)

Режим подметания: линейная подметка, логарифмическая подметка

Диапазон линейной стрелы: 1 Гц ~ 20 МГц, самый маленький шаг 1 Гц

Диапазон логарифмической стрелы: 1 Гц ~ 10 МГц, 1,10,100... Логарифмической шаг

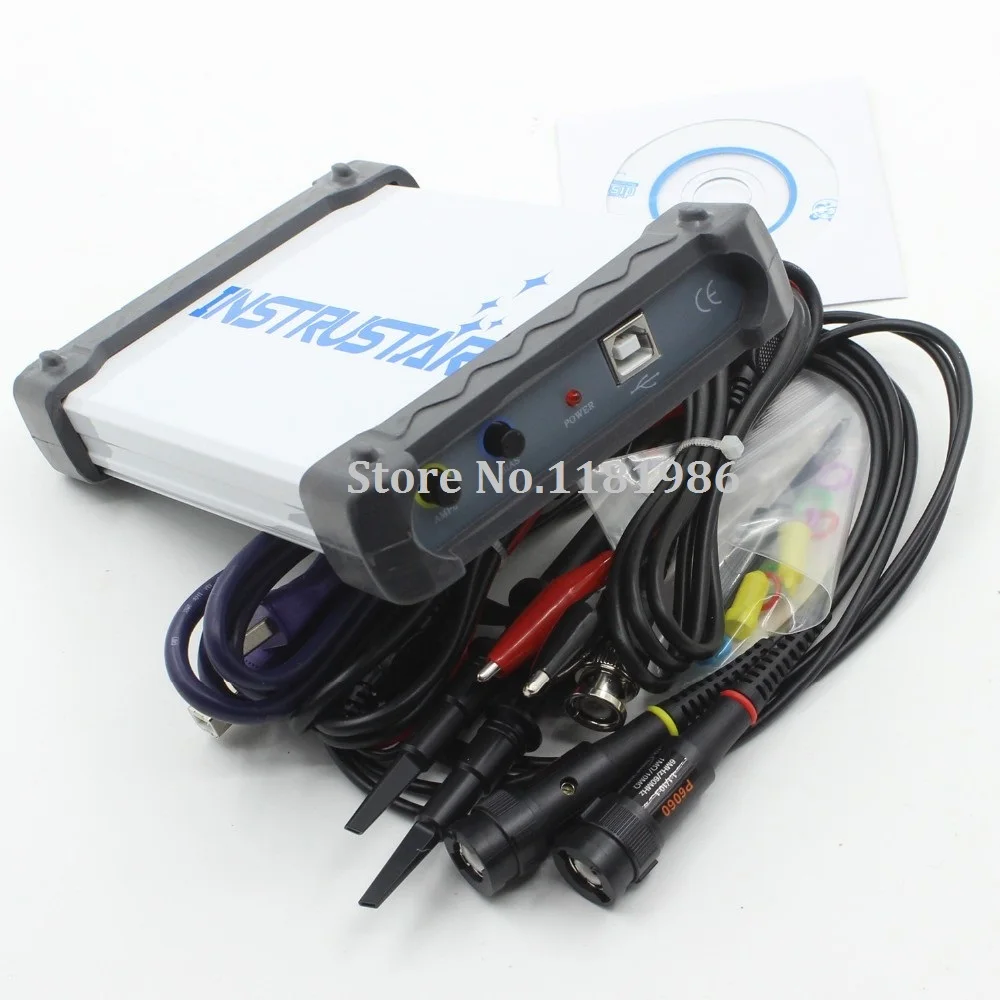

Посылка список:
