DM542 контроллер шагового двигателя Leadshine 2-фазный цифровой Драйвер 18-48 В

Описание

Leadshine DM542 Цифровой Драйвер шагового двигателя 20-50 постоянного тока с 1,0-4.2A для Комплекты ЧПУ роутера драйвер



В DM542 является полностью цифровой шагового привода разработана на основе передовой контрольная DSP алгоритм на основе последней motion технология управления. Он добился уникального уровня гладкости системы, обеспечивая оптимальный крутящий момент и nulls нестабильность среднего диапазона. Его функция автоматической идентификации двигателя и параметров автоматической конфигурации обеспечивает быструю настройку оптимальных режимов с различными двигателями. По сравнению с обычными аккумуляторами аналоговые диски, DM542 может привод шагового двигателя на гораздо более низкий уровень шума, нижний нагрев, и плавного движения. Свои уникальные особенности делают DM542 идеальным выбором для избежать недостаточного выполнения требований приложений.



Ключ Особенности



Анти-резонансный обеспечивает оптимальный крутящий момент и нуллы среднего диапазона нестабильность Технология автоматической идентификации и параметров двигателя, предлагает оптимальные ответы с различными двигателями Мультишаговый вход с низким разрешением позволяет производить более высокий микроступенчатый выход, таким образом, обеспечивает плавное движение двигателя 15 выбирается microstep разрешения, включая 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000 Мягкий Запуск без "скачка" при включении Вход напряжение 18-50VDC 8 выбор пикового тока, включая 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A Импульсная Входная частота до 200 кГц, ttl совместимый и оптически изолированный вход Автоматическое уменьшение холостого хода Подходит для детей в возрасте от 2-phase и 4-фазами Поддержка режимов PUL/DIR и CW/CCW Защита от перенапряжения, перегрузки по току



Электрические свойства (температура окружающей среды Tj = 25 °C pm)







Параметры DM542 Мин. Типичное Макс. Блок Выход ток 1,0 - 4,2 (3.0RMS) А Поставка Напряжение + 20 + 36 + 50 Постоянный ток Логический сигнал ток 7 10 16 MA Импульсный Вход частоты 0 - 200 КГц Импульсный Ширина 2,5 - - Свяжитесь с нами Импульсный Напряжение 5 - 24 Постоянный ток Сопротивление изоляции 500 - - МОМ











Разъем P1 конфигурации











Pin-код Детали PUL +


Опора Импульсный сигнал: в один Pulse (пульс/направление) режим, этот вход символизирует импульсный сигнал, эффективен для каждой Запуск По переднему или заднему (установлен внутри джемпер J1); 4-5 в при PUL-HIGH, 0-0,5 В при PUL-LOW. В двойной импульсного режима (пульс/пульс), этот вход представляет по часовой стрелке с вращением по часовой стрелке и против часовой стрелки) винты) пульс, эффективен для высокий уровень или низкий уровень (установлен внутри джемпер J1). Для надежного отклика ширина импульса должна быть длиннее 1,5 МКС. Серия соединяет резисторы для ограничения тока при использовании + 12 В или + 24 В. Дир +


Дир Дир сигнала: в режиме одиночного импульса этот сигнал имеет низкий/высокий уровень напряжения, представляет собой два направления вращения двигателя; в импульсном режиме (установлен внутри джемпер J3), этот сигнал счетчик-часы (CCW) пульс, эффективен для высокий уровень или низкий уровень (установлен внутри джемпер J1). Для надежного отклика на движение, DIR сигнал должен быть впереди PUL сигнала как минимум на 5 МКС. 4-5 в при DIR-HIGH, 0-0,5 В при DIR-LOW. Ена +

Ена- Включение сигнала: этот сигнал используется для включения/отключения привода. Высокий уровень (NPN контрольный сигнал, PNP и дифференциальные сигналы управления, а именно низкий уровень для включения.) для включения привода и низкий уровень для отключения привода. Обычно слеваНеподключенным (включено).











Разъем P2 конфигурации











Pin-код Детали + Постоянного тока Источник питания, 20 ~ 50 В постоянного тока, включая колебания напряжения и напряжения EMF. GND Мощность заземления A +, A- Двигателя двигателем постоянного тока однофазный A B +, B- Двигателя двигателем постоянного тока однофазный B











Microstep Разрешение выбор











Microstep Ступени/оборотов (для мотора 1,8 °) SW5 SW6 SW7 SW8 2 400 OFF На На На 4 800 На OFF На На 8 1600 OFF OFF На На 16 3200 На На OFF На 32 6400 OFF На OFF На 64 ГБ 12800 На OFF OFF На 128 25600 OFF OFF OFF На 5 1000 На На На OFF 10 2000 OFF На На OFF 20 4000 На OFF На OFF 25 5000 OFF OFF На OFF 40 8000 На На OFF OFF 50 10000 OFF На OFF OFF 100 20000 На OFF OFF OFF 125 25000 OFF OFF OFF OFF











Текущие параметры







Для данного двигателя, более высокий ток драйвера сделает двигатель на выходе больше крутящего момента, но в то же время вызывает больше нагрева в двигатель и драйвер. Поэтому выходной ток обычно устанавливается таким образом, что двигатель не будет перегреваться в течение длительного времени работы. Так как параллельные и серийные соединения Катушки Двигателя значительно изменят приводящую индуктивность и сопротивление, поэтому важно установить выходной ток драйвера в зависимости от фазный ток двигателя, мотора и методов подключения. Фазный ток, поставляемый производителем двигателей, важен для выбора тока драйвера, однако выбор также зависит от проводов и соединений.



Первые три бита (SW1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2 3) нижеследующей таблице используются для установки одного из динамическая сила тока. Выберите наиболее близкий к требуемому току вашего двигателя.



Максимальный ток Измерения среднеквадратичного значения тока SW1 SW2 SW3 1.00A 0.71A На На На 1.46A 1.04A OFF На На 1.91A 1.36A На OFF На 2.37A 1.69A OFF OFF На 2.84A 2.03A На На OFF 3.31A 2.36A OFF На OFF 3.76A 2.69A На OFF OFF 4.20A 3.00A OFF OFF OFF



Примечания:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем динамическая Настройка тока, особенно в условиях высокой скорости.

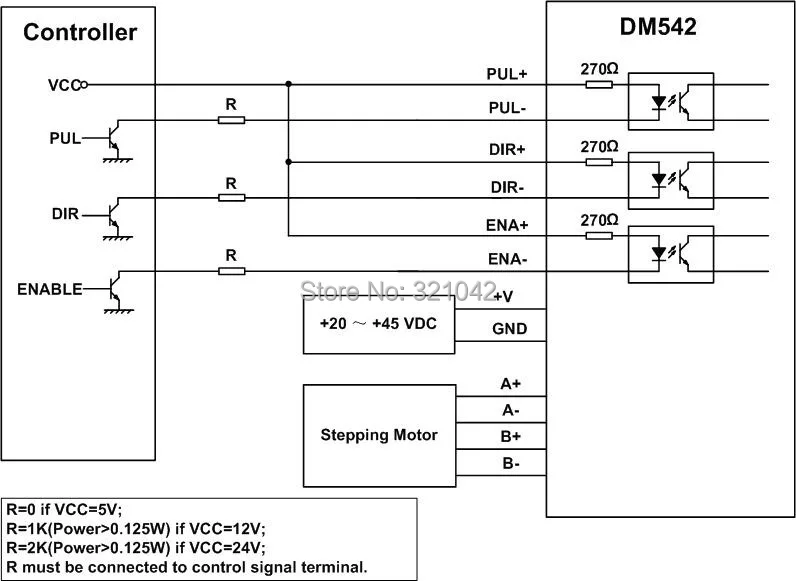

Соединение



---
