1 шт. IC тестер 74 40 45 серии lC логических ворот цифровой светодиодный измеритель |

1 шт. IC тестер 74 40 45 серии lC Logic Gate тестер цифровой светодиодный метр





Тесты демо-видео:Http://v.youku.com/v_show/id_XNjEwMTI2NjE2.html

Особенности:

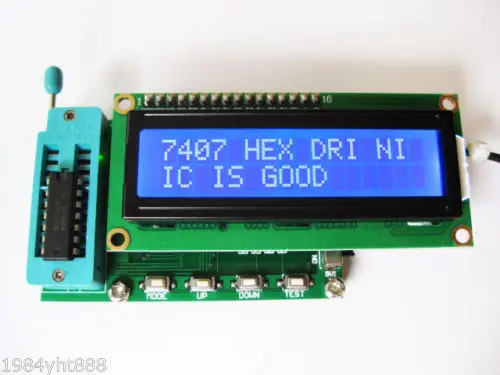

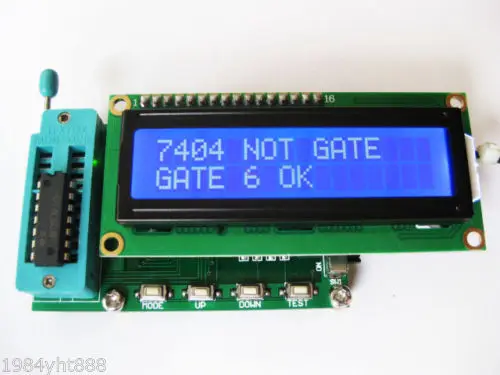

TES200-это тестирование цифровой интеграции, в основном для тестирования 74 серий и 40 серий IC, вы можете протестировать более 200 видов IC.

Простая в использовании, тестовая логика также может определить, какая интеграция логических ворот плохая.


Технические характеристики:


1, рабочее напряжение 7 ~ 12 В постоянного тока

2, рабочий ток <30 мА

3, рабочая температура-40 ℃ ~ 65 ℃ Цельсия

4, Температура хранения-40 ℃ ~ 65 ℃ Цельсия

5, размер 70*45*40 мм Длина X Ширина X высота


Описание интерфейса и соответствующие операции:


JK1 интерфейс питания (головка D13 постоянного тока): центр положительный. Напряжение питания (7 ~ 12 В) постоянного тока.



SW1 Мощность переключатель

ВКЛ: режим включения.

Выключение: выключение питания.


Описание кнопок

Режим: Выберите тип интеграции. (74 серии или 40 серий)

Вверх: выбор интегрированной модели.

Вниз: Выберите следующую интегрированную Модель.

Тест: выбор интегрированной модели.


Примечание: При установке тест интеграции выровнен вниз.


Посылка список:


1 x Новый IC тестер 74 40 45 серии lC Logic Gate тестер цифровой измеритель


74
7400 ,7401 ,7402 ,7403 ,7404 ,7405 ,7406 ,7407 ,7408 ,7409
7410 ,7411 ,7412 ,7413 ,7414 ,7415 ,7416 ,7417 ,7418 ,7419
7420 ,7421 ,7422 ,7424 ,7425 ,7426 ,7427 ,7428 ,7430 ,7432
7433 ,7434 ,7435 ,7436 ,7437 ,7438 ,7439 ,7440 ,7442 ,7443
7444 ,7445 ,7446 ,7447 ,7448 ,7454 ,7464 ,7470 ,7472 ,7473
7474 ,7475 ,7476 ,7477 ,7478 ,7480 ,7482 ,7483 ,7485 ,7486
7487 ,7489 ,7494 ,7495 ,7496 ,74101 ,74102 ,74103 ,74107 ,74108
74109 ,74112 ,74113 ,74125 ,74126 ,74128 ,74130 ,74132 ,74133 ,74134
74135 ,74136 ,74137 ,74138 ,74139 ,74140 ,74145 ,74147 ,74148 ,74151
74152 ,74153 ,74155 ,74156 ,74157 ,74158 ,74160 ,74161 ,74163 ,74164
74165 ,74166 ,74171 ,74173 ,74174 ,74175 ,74176 ,74177 ,74180 ,74182
74190 ,74191 ,74192 ,74193 ,74194 ,74195 ,74197 ,74242 ,74243 ,74247
74248 ,74249 ,74251 ,74253 ,74256 ,74257 ,74258 ,74259 ,74260 ,74266
74279 ,74280 ,74283 ,74290 ,74293 ,74295 ,74298 ,74350 ,74352 ,74353
74365 ,74366 ,74367 ,74368 ,74375 ,74378 ,74379 ,74390 ,74393 ,74395
74425 ,74426 ,74445 ,74447 ,74490 ,74595 ,74670


Большие размеры 40, 45
CD4000, CD4001, CD4002, CD4006, CD4007, CD4008, CD4009, CD4010, CD4011, CD4012,
CD4013, CD4014, CD4015, CD4016, CD4017, CD4018, CD4019, CD4020, CD4021, CD4022,
CD4023, CD4024, CD4025, CD4026, CD4027, CD4028, CD4029, CD4030, CD4033, CD4035,
CD4040, CD4042, CD4043, CD4044, CD4048, CD4049, CD4050, CD4051, CD4052, CD4053,
CD4060, CD4066, CD4068, CD4069, CD4070, CD4071, CD4072, CD4073, CD4075, CD4076,
CD4077, CD4078, CD4081, CD4082, CD4085, CD4093, CD4094, CD4099, CD4502, CD4503,
CD4504, CD4510, CD4511, CD4512, CD4516, CD4518, CD4520, CD4522, CD4526, CD4529,
CD4532, CD4539, CD4543, CD4555, CD4556, CD4584, CD40106, CD40110, CD40161, CD40162,CD40174, CD40175, CD40192, CD40193,
Посылка включает в себя:
100% Фирменная Новинка
IC тестер 74 40 45 серии lC Logic Gate тестер цифровой измеритель
