Регулятор температуры с термопарным Описание:

Термопары очень простые и прочные датчики температуры. Термопары поставляются с различными упаковками материалов, что обеспечивает широкий спектр применения. Различные составы стандартизированы в типы термопар. Различные типы даны Названия букв, которые стандартизированы по всей отрасли.

Термопары изготавливаются в различных конфигурациях для множества применений. Диаметры, длины, материал оболочки, длина свинца и материал датчика-это всего лишь несколько переменных, которые входят в определение стиля термопары при изготовлении. Основными определяющими факторами того, какой тип термопары необходимо использовать при применении, являются температура, окружающая среда, время отклика и точность. Соединение термопары может быть заземлено, не заземлено или подвержено воздействию.

Термопары просты в использовании, термопары являются самыми популярными датчиками температуры. Они дешевые, Взаимозаменяемые, имеют стандартные разъемы и могут измерять широкий диапазон температур.

PT100 датчик техническая информация

Что касается термопары, Мы разделили слово: Pt и 100. Pt является химическим символом платины, 100-сопротивлением в Ом Pt100 при 0 °C. Сопротивление меняется (ярко линейный) с температурой: 0,385 Ом/°C для европейских и 0,392 Ом/°C для американских элементов. Таким образом, путем измерения сопротивления мы можем рассчитать температуру. Никогда не используйте Европейский Pt100 с американским инструментом, если вы не знаете, что он установлен для правильного коэффициента преобразования (обычно называется «Alpha»). На английском языке Pt100 также называется RTD элементом, что означает сопротивление температурного детектора.

Датчик RTD или Pt100 соединен с двумя, тремя или четырьмя проводами к измерительному устройству. Мы узнали, что на самом деле мы измеряем сопротивление для определения температуры. Теперь при измерении сопротивления чувствительного элемента мы также измеряем сопротивление используемых проводов и кабелей. Это дает погрешность! Чтобы компенсировать это, используется три типа провода (мост), давая достаточную точность в большинстве промышленных применений. Даже лучшая точность возможна с четырьмя проводами Pt100 (лабораторные приложения). Наши индикаторы, установленные на панели Pt100, имеют офсетную компенсацию при использовании двух проводных датчиков.

Регулятор температуры с термопарным фото:

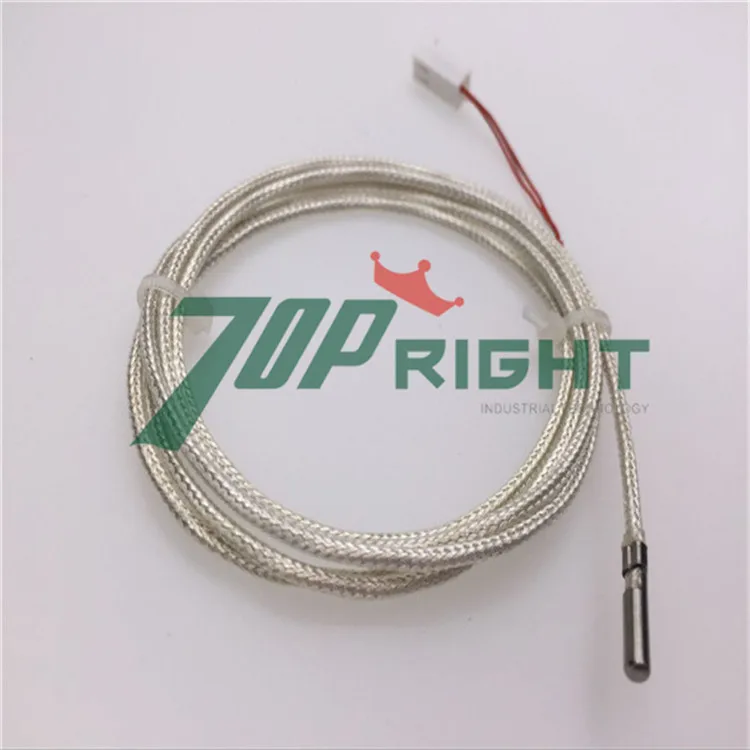

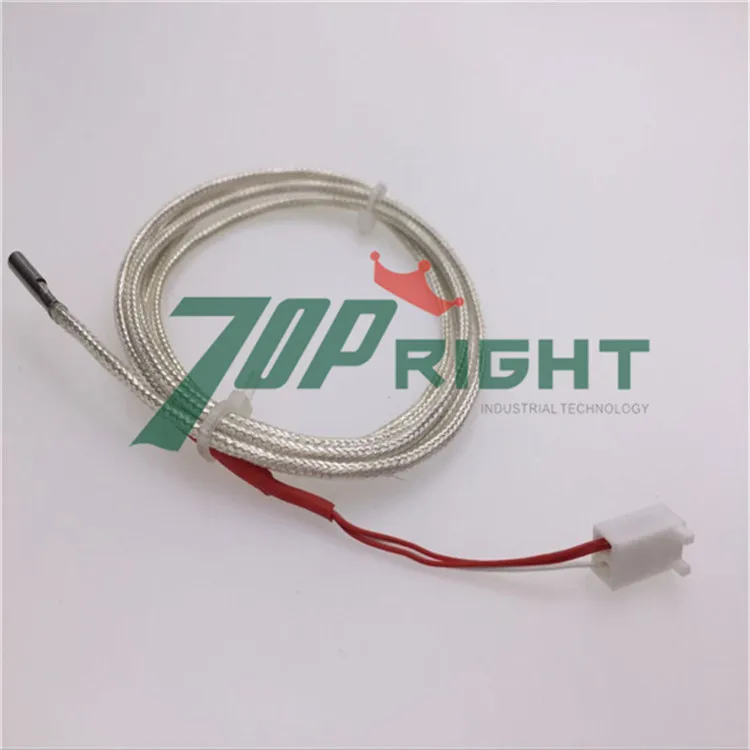

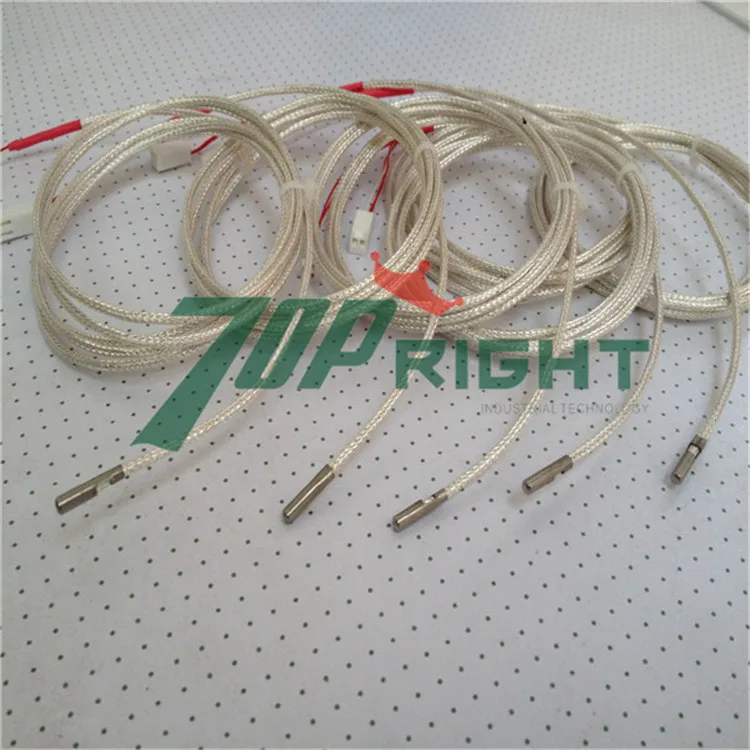

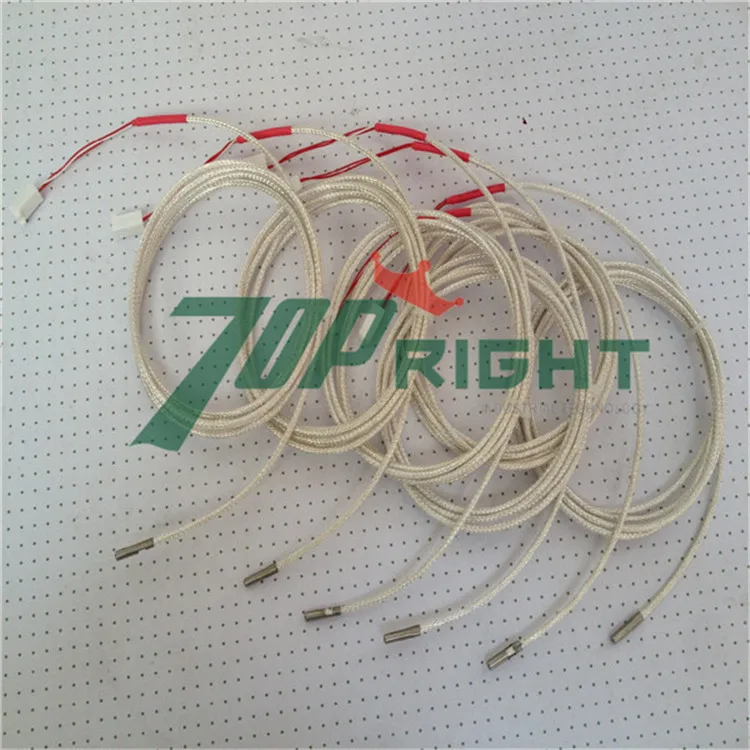

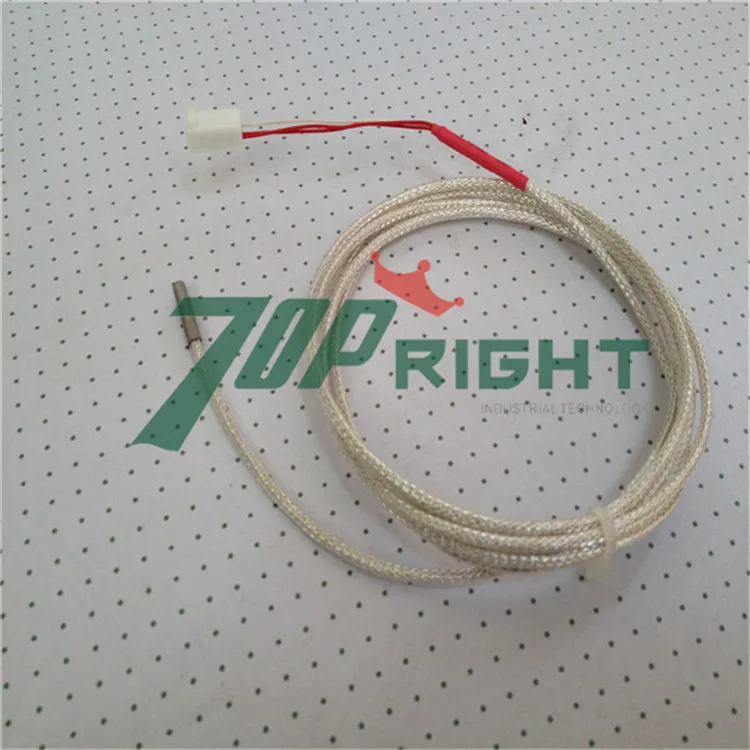

Pt100 датчик

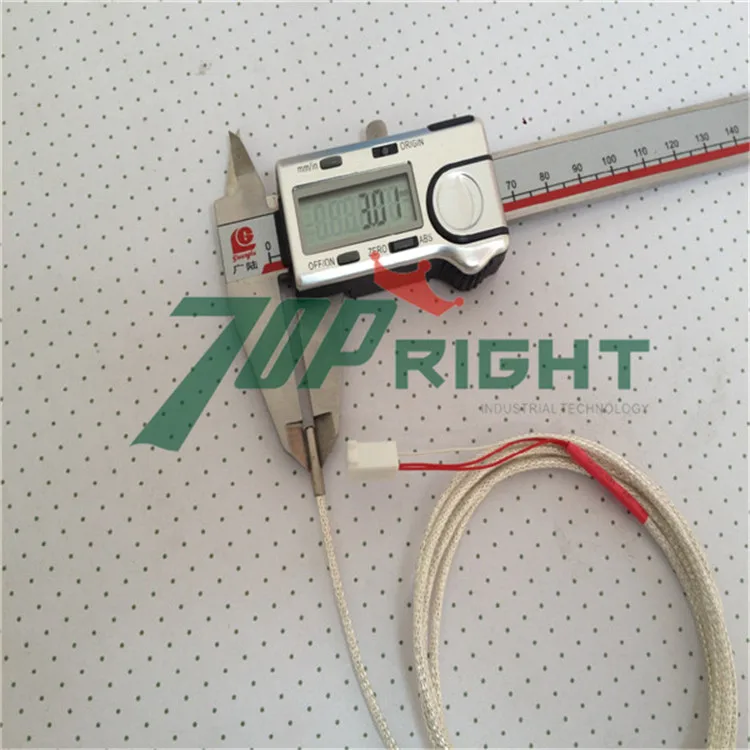

Зонд dia.3mm,

Длина: 8 мм,

Длина провода 1300 мм,

Для Ultimaker 3d принтер

Если вы хотите высокой точности, например, лучше, чем 0,5 °C между 0 и 100 °C, перейдите на Pt100.

В чем разница между датчиками 2, 3 и 4 проводов Pt100?
Датчик RTD или Pt100 соединен с двумя, тремя или четырьмя проводами к измерительному устройству. Что такое Pt100? Мы узнали, что на самом деле мы измеряем сопротивление для определения температуры. Теперь при измерении сопротивления чувствительного элемента мы также измеряем сопротивление используемых проводов и кабелей. Это дает погрешность! Чтобы компенсировать это, используется три типа провода (мост), давая достаточную точность в большинстве промышленных применений. Даже лучшая точность возможна с четырьмя проводами Pt100 (лабораторные приложения). Наши индикаторы, установленные на панели Pt100, имеют офсетную компенсацию при использовании двух проводных датчиков.

Регулятор температуры с термопарным Упаковка:
