100A 80A MPPT контроллер солнечного заряда 12 В/24 В/36 В/48 В постоянного тока автоматический регулятор батареи RS485 связь с Wi-Fi мобильное приложение управления

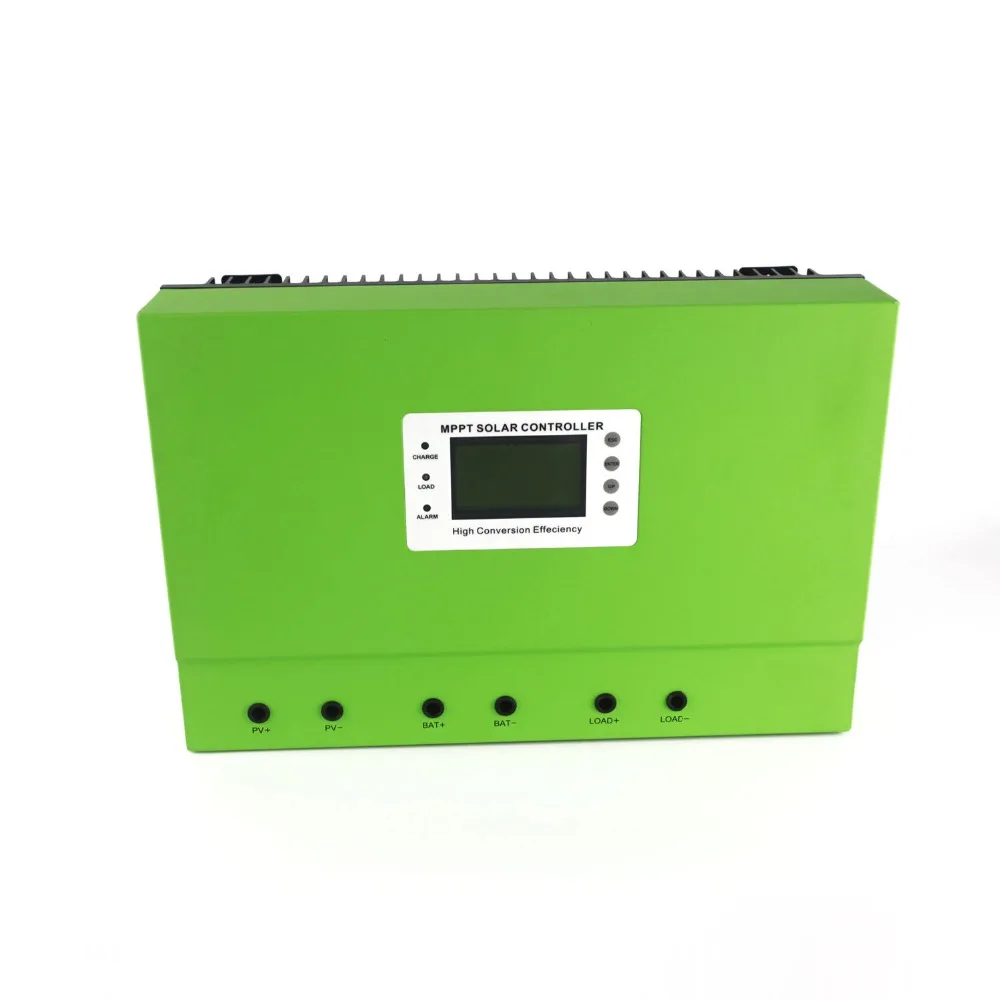

MPPT Контроллер заряда на солнечной батарее.

100A/80A, 12В/24В/36В/48В постоянного тока авто, макс PV вход 150В; 50A 96 в, макс PV вход 300В

Цвет: зеленый, синий.

Коммуникация: RS 485

Батарея: герметичная свинцово-кислотная, вентилируемая, гелевая, NiCd Батарея

Введение:

Это Максимальная Функция отслеживания точки питания с высокоэффективным MPPT контроллером заряда. Он имеет много преимуществ, таких как самоохлаждение, автоматическое распознавание напряжения системы, широкий диапазон входного сигнала PV, зарядка для всех видов батарей, автоматическое управление разрядкой, RS 232/LAN Функция связи и так далее. Это самый высококачественный продукт на рынке солнечной энергии.

Характеристика:

1. Он имеет эффективный алгоритм MPPT, эффективность MPPT ≥ 99.5% и эффективность конвертера до 98%.

2. Режим зарядки: три этапа (постоянный ток, постоянное напряжение, Плавающий заряд), это продлевает срок службы батарей.

3. Четыре типа выбора режима нагрузки: вкл/выкл, управление напряжением PV, двойное управление временем, управление PV + Time.

4. Автоматическое распознавание напряжения аккумуляторной системы.

5. Три вида часто используемых свинцово-кислотных батарей (уплотнение \ гель \ затоплены) Параметры fcan быть выбраны пользователем, и пользователь также может настроить параметры для другой зарядки аккумулятора.

6. Имеет функцию ограничения тока зарядки. Когда мощность PV слишком велика, контроллер автоматически сохраняет зарядную мощность, и ток зарядки не будет превышать номинальное значение.

7. Поддержка многомашинной параллели для реализации обновления системы питания.

8. Функция ЖК-дисплея высокой четкости для проверки данных и рабочего состояния устройства, также может поддерживать изменение параметров дисплея контроллера.

9. Связь RS485, мы можем предложить протокол связи для удобного интегрированного управления пользователя и вторичного развития.

10. Поддержка мониторинга программного обеспечения ПК и WiFi модуля для реализации облачного мониторинга приложений.

11. CE, RoHS, FCC сертификаты одобрены, мы можем помочь клиентам пройти различные сертификаты.

12. 3 года гарантии, От 3 до 10 лет также может быть предоставлен Расширенный гарантийный сервис.

 Параметр

Серия Master

Master-48BL-80A

Master-48BL-100A

Master-48BH-80A

Master-96BH-50A

Категория продукта

Свойства контроллера

MPPT (максимальное отслеживание точки мощности)

Эффективность MPPT

≥ 99.5%

Напряжение системы

Автоматическое распознавание

48 В

96 в

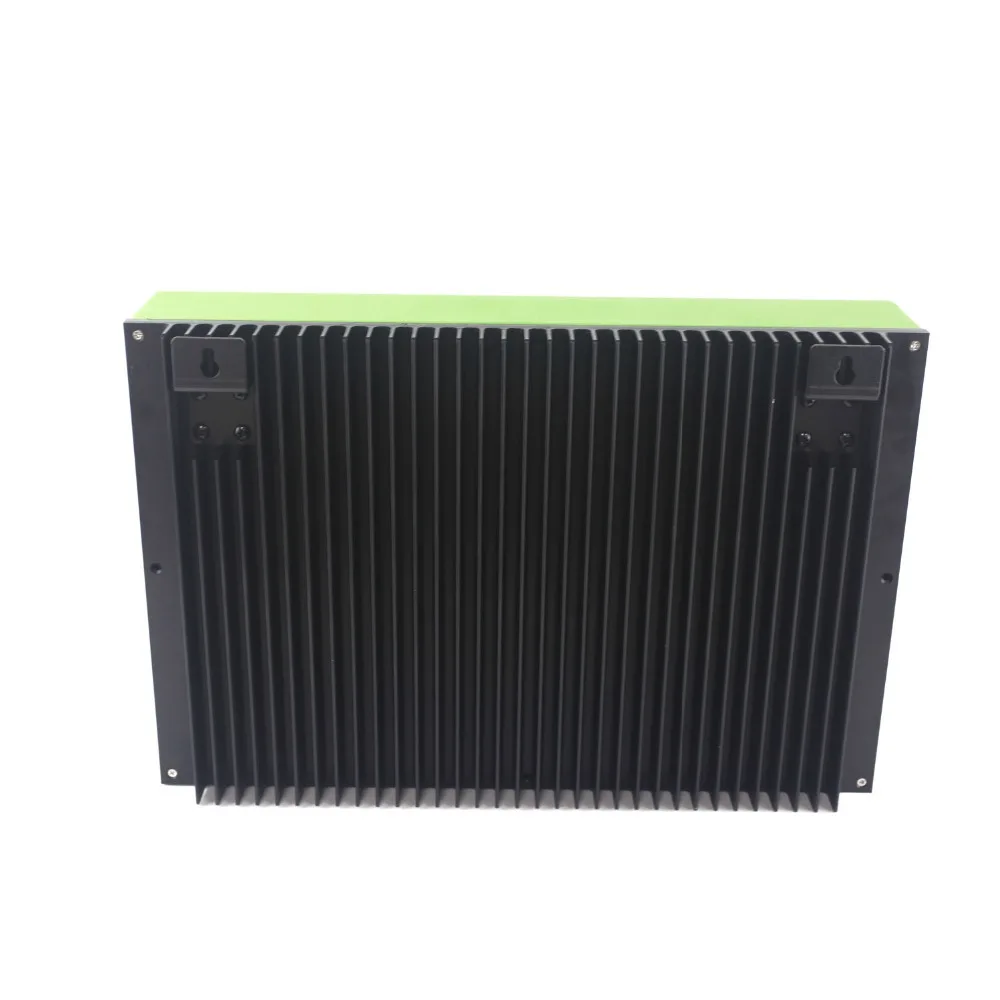

Метод рассеивания тепла

Воздушное охлаждение

Вход

Характеристики

Максимальное входное напряжение PV (VOC)

DC150V

DC300V

Запуск точки напряжения зарядки

Напряжение батареи + 3 в

Напряжение батареи + 10 в

Низкая точка защиты входного напряжения

Напряжение батареи + 2 в

Напряжение батареи + 5 В

Точка защиты от перенапряжения

DC150V

DC300V

Номинальная мощность PV

12В система

1040 Вт

1300 Вт

-

-

24В система

2080 вт

2600 Вт

-

-

36В система

3120 Вт

3900 Вт

-

-

48В система

4160 Вт

5200 Вт

4160 Вт

-

Система 96 в

-

-

-

5200 Вт

Характеристики заряда

Выбор типов батарей

(Гелевая батарея по умолчанию)

Герметичная свинцово-кислотная, гелевая батарея, затопленная

(Другие типы батарей также могут быть определены)

Номинальный ток заряда

80а

100А

80а

50A

Метод зарядки

3-этап: постоянный ток (быстрая зарядка)-постоянное напряжение-плавающая зарядка

Характеристики нагрузки

Напряжение нагрузки

Такое же, как и напряжение батареи

Номинальный ток нагрузки

80а

100А

80а

50A

Режим контроля нагрузки

Режим ВКЛ/ВЫКЛ, режим управления напряжением PV,

Двойной режим управления временем, PV + режим управления временем

Дисплей и

Коммуникация

Режим отображения

ЖК-дисплей (128*64 точек) и подсветка

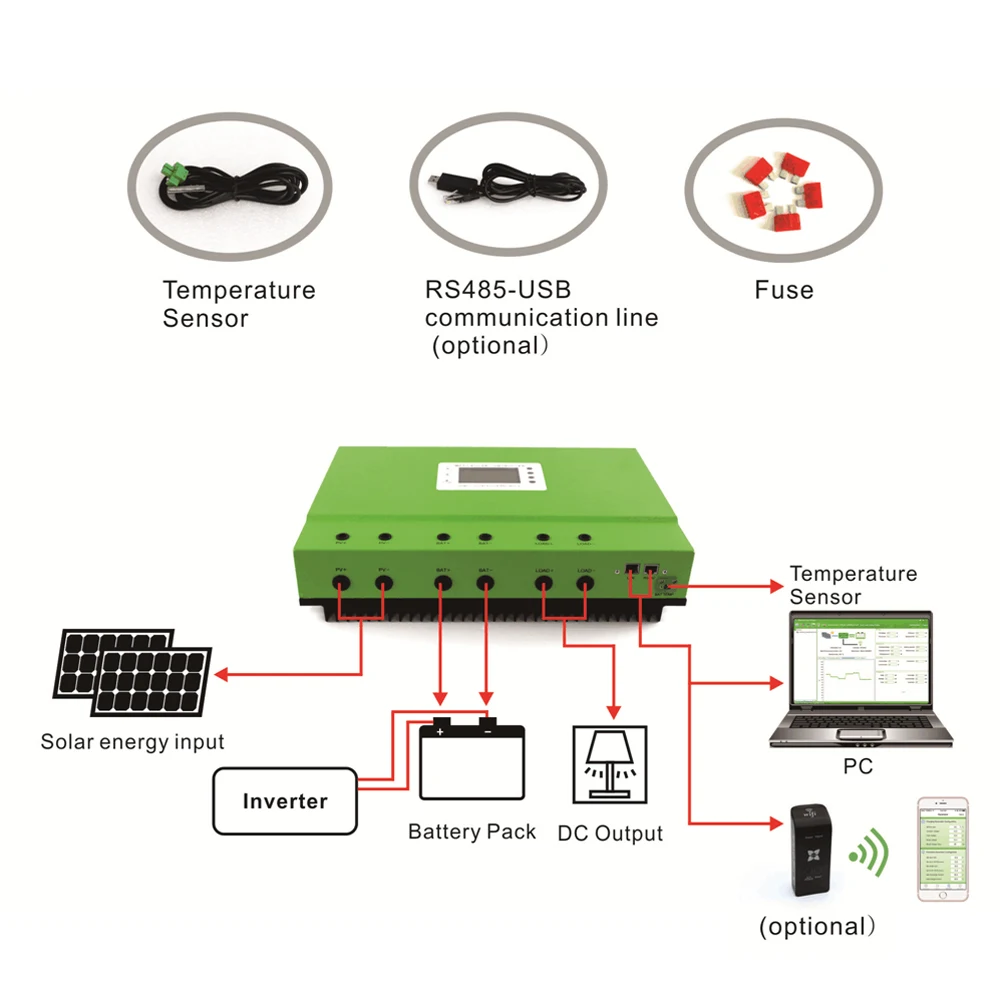

Режим связи

8-контактный порт RJ45/RS485/Поддержка мониторинга программного обеспечения ПК/

Поддержка WiFi модуля для реализации облачного мониторинга приложений

Другие параметры

Функция защиты

Вход-выход под защитой от напряжения,

Предотвращение обратной защиты соединения и т. Д.

Рабочая температура

-20 ℃ ~ + 50 ℃

Температура хранения

-40 ℃ ~ + 75 ℃

IP (Защита входа)

IP43

Максимальный размер подключения

50 мм2

Вес нетто (кг)

7,1

Вес брутто (кг)

8,8

Размер изделия (мм)

420*280*95

Размер упаковки (мм)

510*368*210

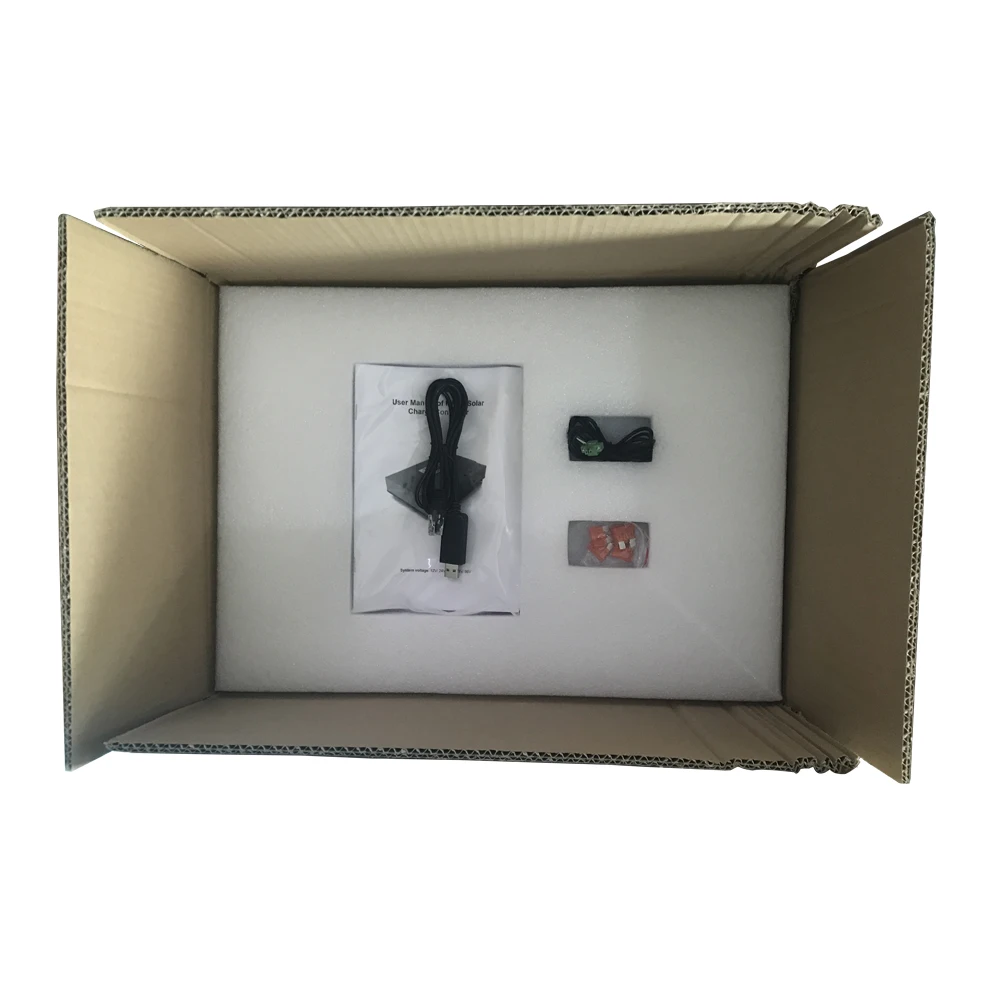

1 шт. Солнечный контроллер

2 шт. вешалки (для установки контроллера на стену)

8 комплектов винтов (чтобы держать вешалки в контроллере)

1 шт. RS485 кабель связи

1 шт. Руководство пользователя

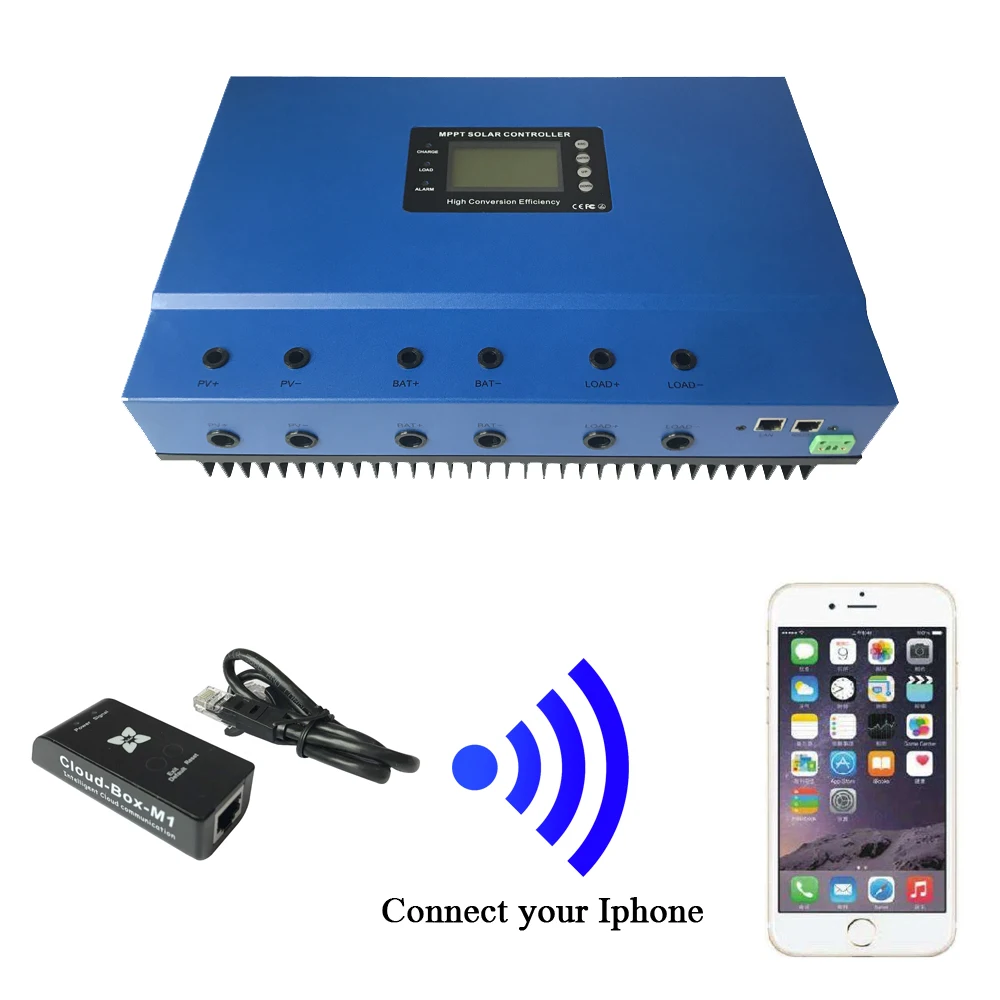

1 шт. Wi-Fi модульная (опционально), если вы хотите использовать функцию управления мобильным приложением Wi-Fi, вы можете купить модульную Wi-Fi в нашем магазине Aliepxress, или вы можете сказать нам, мы отправим вам ссылку для оплаты.

Примечание:

2. Если вы хотите подключить ПК/ноутбук, вам нужно купить кабель связи RS485. Если нет кабеля связи, это может быть только для AGM, Затопленные, герметичные аккумуляторы.

3. пожалуйста, убедитесь, что входное напряжение солнечной панели выше 18 в при зарядке батареи 12 В, а входное напряжение PV более 30 В при зарядке батареи 24 В, и ваше входное напряжение PV более 60 В при зарядке аккумулятора 48 В.

4. Для этого mppt солнечного контроллера заряда, вам нужно сначала подключить с батареей, затем подключить с солнечной панелью. Из-за того, что этот контроллер заряда на солнечной батарее, питание поставляется от аккумулятора, поэтому, независимо от того, в дневное или ночное время, если этот контроллер заряда на солнечной батарее подключен к батарее, он будет включаться постоянно, когда включится.

5.Если ваша батарея литиевая, пожалуйста, сообщите нам диапазон рабочего напряжения вашей литиевой батареи, затем мы отрегулируем диапазон напряжения нашего солнечного контроллера заряда MPPT, чтобы соответствовать диапазону рабочего напряжения вашей литиевой батареи.

1. Наш контроллер Esmart3 MPPT теперь может использоваться с мобильным приложением, вы можете купить модульный WIFI с нами для использования с мобильным приложением, если вам нужно, пожалуйста, свяжитесь с нами.

Wifi-модульная функция:

Краткое введение режима работы:

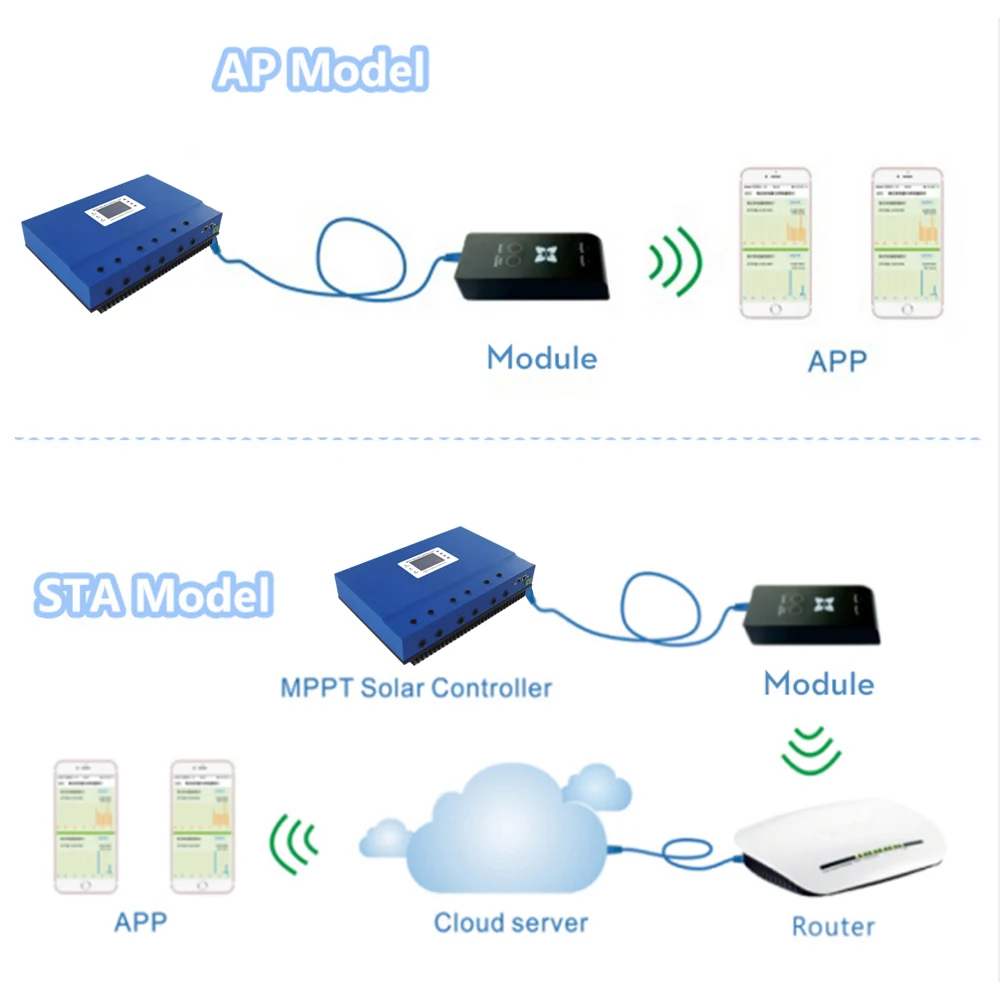

Два типа режимов работы:

1. Режим маршрутизации точки доступа Wi-Fi, точка доступа (именуемая какРежим APНиже) в этом режиме Cloud-Box-M1 выступает в качестве точки доступа,

Позволяет другим беспроводным устройствам получить доступ и обеспечить доступ к данным;

2. Режим беспроводного терминала, станция (называетсяРежим STAНиже), Cloud-Box-M1 может быть подключен к маршрутизатору WIFI

Точки доступа, но сам по себе не принимает беспроводной доступ.

Использование ключевых инструкций:

Выход/нажатие по умолчанию: нажмите на кнопку --- переключение в режим AP/STA

Длительное нажатие в течение 6 ~ 8 секунд --- в режиме STA, что делает Cloud-Box-M1 войти в состояние ожидания STA (Сброс пароля маршрутизатора в последний раз)

-- В режим AP, переинициализация прошивки после обновления

Кнопка сброса: переключатель сброса.

Индикатор состояния режима работы:

При перезапуске питания или нажатии кнопки Reset:

Если «сигнал» светится в течение 10 секунд, то мигание означает работу в режиме AP.

Если сигнал мигает немедленно, это означает, что он работает в режиме STA.

Шаги настройки в режиме AP:

1. Убедитесь, что Cloud-Box-M1 в режиме AP.

2. Найдите точку доступа Wi-Fi-«MyGreen-Solar-XXXX» в мобильном телефоне с паролем «88888888» для подключения точки доступа.

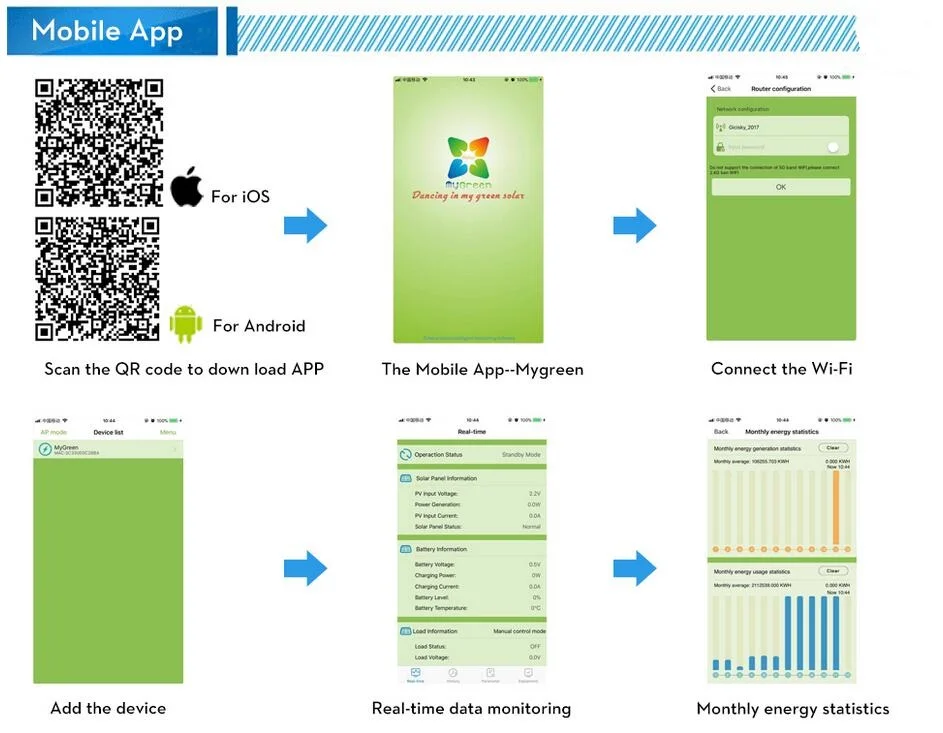

3. Откройте приложение на мобильном телефоне или планшете и перейдите на главную страницу, нажмите на кнопку «режим AP» в верхнем левом углу, чтобы войти в центр мониторинга.

Шаги настройки в режиме STA:

1. Убедитесь, что Cloud-Box-M1 в режиме AP

2. Подключение к точке доступа маршрутизатора на мобильном устройстве

3. Убедитесь, что Cloud-Box-M1 в диапазоне сигнала маршрутизатора.

4. как только Cloud-Box-M1 настроен, с hotspot нажмите на «Поиск по локальной сети» для поиска устройства; under4G (или cellular) или подключен к hotspot, нажмите на «сканирование qr-кода», отсканируйте qr-код Cloud-Box-M1 для поиска устройства.

5. для первой настройки откройте приложение на мобильном телефоне или планшете и перейдите на главную страницу, нажмите на «Меню» в правом верхнем углу, а затем нажмите на «Добавить устройство» для ввода пароля. После нажатия кнопки «ОК» для подтверждения выполните поиск всех устройств «Cloud-Box-M1» в диапазоне сигнала маршрутизатора. Как только совпадают, нажмите на кнопку «назад» в левом верхнем углу, вернитесь на главную страницу, выберите нужный из списка, чтобы войти в центр мониторинга.

Управление списком устройств:

На домашней странице для версии IOS проведите пальцем влево и вправо, чтобы управлять списком, выберите «Editor», затем «Rename». Выберите «Share QRcode», чтобы поделиться qr-кодом текущего устройства; нажмите на кнопку «Delete», удалив актуальную информацию об устройстве. (для версии Android, нажмите на устройство, необходимое для управления в списке, а затем появится список, читающий «Rename», «Share QRcode», «Delete».)
