Устанавливаемый на постоянном токе вольтметр указка амперметр постоянного тока

Устанавливаемый на постоянном токе вольтметр указка амперметр постоянного тока

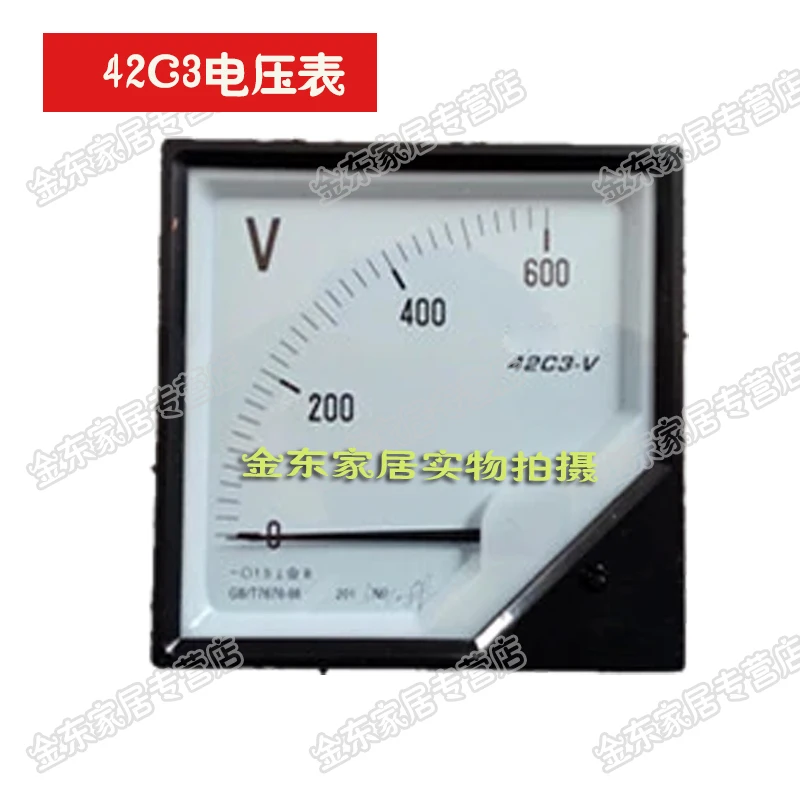

Модель: обмен42L6,Прямой42C3

Модели амперметра связи: 42 l6 - A и потраченные, потраченные и потраченные, потраченные и потраченные Потратили и потратили ПотраченоСвязьВольтметр Тип: 42L6-V

СвязьЧастота настольного типа: 42L6-HzСвязьМодель измерителя мощности: 42L6-KW

СвязьМодель измерителя коэффициента мощности: 42L6-COSQ

Во-вторых, общие размеры:120 мм * 120 мм

Три, размер отверстия для установки:112 мм * 112 мм

Четыре, область применения:

Эта серия продуктов для Магнитоэлектрической и электромагнитной системы из двух, подходит для установки в систему управления и распределительную систему большой панели дисплея и коммутационной платы, инструктирует соответствующие электрические параметры, такие как переменный и постоянный ток, напряжение, коэффициент мощности, мощность, частота, значение напряжения, Синхронный запуск и перегрузка тока, производительность продукта в соответствии со стандартом GB7676-98. Поскольку значение настройки частоты изменяется из-за + 15%, указывая, что ошибка значения не превышает основную погрешность; Механические свойства: может выдерживать ускорение как 30 м/с, частота удара 80-120 раз в минуту, два часа транспортировки; Место работы: вертикальная комбинация.

Пять, Основные технические параметры:

Точность: 1,5, 2,5; Условия использования-20 ~ + 50 градусов C; Относительная влажность: менее 85%; Эффект давления: так как значение настройки частоты меняется, вызванное + 15%, указывающая погрешность значений не более, чем Основная погрешность; Механические свойства: выдерживает ускорение до 30 м/с, Частота удара 80-120 раз в минуту, два часа транспортировки. Место работы: вертикальное землетрясение; Использование.

Название часто используемых спецификаций Примечание

Амперметр переменного тока (A) 0,5-50A может быть напрямую подключены
Измеритель переменного тока (A)10/5A-800/5A вторичный ток через трансформатор тока
Переменного тока метрKA) 1-10 KA через трансформатор тока вторичный ток
Вольтметр переменного тока (V) 10V-600V может быть напрямую подключены
1 кв до 35 кВ вольтметр переменного тока (кВ) через трансформатор тока Вторичное напряжение

Амперметр постоянного тока (AmA) 50 A-500 A, 1mA-500mA может быть непосредственно подключен
Измеритель прямого тока (а)1A-15A может быть непосредственно подключен
Измеритель прямого тока (а)15A-750A внешний шунт 75mV

Измеритель прямого тока (KA)Ka 1-3 ka band с шунтом 75 мВ
Работающая на постоянном токе от Вольтметр (V) 3V-600V может быть напрямую подключены
Вольтметр постоянного тока (кВ) 1KV-3KV с внешними резисторами с фиксированным значением

Эта серия продуктов подходит для измерения тока и напряжения в частоте переменного или постоянного тока

Структура Особенности:

Эта серия продуктов с использованием магнитной структуры магнетоэлектрической в измерении постоянного тока; Переменного тока, постоянного напряжения, измерительной системы магнитной структуры, дополнительного транзисторного выпрямителя цепи устройства, устройство устанавливается на задней части рюкзака снаружи измерительного сиденья, его механизм и измерение для разделения двух комнат, Чтобы облегчить техническое обслуживание. Крышка корпуса счетчика, нижняя часть стола для отличия сделана из прозрачного органического стекла и белого пластика.

Условия использования:

-20 -+ 50 градусов C, относительная влажность меньше или равна 85% (25 С)

Основные технические параметры

Технические характеристики этой серии полностью соответствуют GB/T676-1998. Технические требования для аналоговых измерительных приборов и аксессуаров прямого действия.

Точность может иметь разный метраж,: уровень 1,5 или уровня 2,5.

Выдерживает напряжение: выдерживает синусоидальную волну переменного тока 50 Гц; Напряжение 2 кВ, длилось одну минуту испытания на давление

Время демпфирования: менее 4 секунд

Рабочее место: вертикальное использование

Прямое измерение: 3В. 5 v. 7,5 v. 10 м; 15 v. 20 v. 30 v. С алюминиевой крышкой, 50В. 60 в; 75 в; 100 в; 120 В; 150 в; 200 В; 250 В; 300 В; 450 в; 500 В; 600 В; 750 В; 1000 В.

Ограничена трансформатор измерения: 3,6 кв; 7,2 KV, красный/зеленый/синий 12 кВ; 18 кв; 42 кв; 15 кв. 300 кв; 460 Кв; 450 кв; 600 кв.

Коэффициент трансформатора: 3 КФ/100 в; 6 кВ/100 в; 10 кВ/100 В. 15 кВ/100 В. 30 кВ/100 В. 110 кВ/100 В. 220 кВ/100 В. 300 кв/100 В. 380 КВ/100 В. 500 кВ/100 В.

Через трансформатор коэффициента трансформации: 5A/5A; 10A/5A; 15A/5A; 20A/5A; 30A/5A; 50/5A; 75/5A; 100A/5A; 150A/5A; 200A/5A; 250A/5A; 300A/5A; 400A/5A; 500A/5A; 600A/5A; 750A/5A; 1KA/5A; 2KA/5A; 3KA/5A; 5KA/5A; 10KA/5A

Ток, напряжение, мощность, коэффициент мощности, частотомер-это магнитоэлектрический инструмент. Полезная модель имеет преимущества высокой чувствительности, низкого энергопотребления, равномерного масштаба и хорошего демпфирования. Основное использование различных переключателей высокого и низкого напряжения, блока питания, шкафа управления и различных электронных устройств управления для мониторинга тока цепи, напряжения, мощности, коэффициента мощности, частота инструкции. Производительность продукта в соответствии со стандартами GB7676-1998. Основные технические параметры: точность: 1,5 Условия эксплуатации: -20 ~ + 50 градусов C, относительная влажность меньше или равна 85% эффекты давления: поскольку значение настройки частоты изменяется в диапазоне 15%, вызванном ошибкой индикации, не более, чем основная ошибка механических свойств: Может выдерживать ускорение 30 м/с, воздействие частоты 80-120 раз в минуту, два часа транспортного удара Расположение: вертикальное сочетание особенностей: пластик, бакелитовая оболочка, стеклянное окно, магнитная структура в Магнитоэлектрической. Компания специализируется на производстве измерителя напряжения тока указателя, измеритель мощности, измеритель коэффициента мощности, измеритель частоты и других продуктов.

Шесть, Размер установки: 120X120
