Международная широкополосная (или 3g Беспроводная) Интернет удаленное PLC оборудование для мониторинга

Для S7-200PLC

A [набор прост]: через пару интернет-устройств, а именно: CP243i (пульт дистанционного управления) и модуль устройство защитного отключения, подключите удаленный ПЛК к локальной сети

B [без программирования]: не на ПЛК и WinCC (или король конфигурации, регулирование силы, Kepware), чтобы сделать любую дополнительную работу или Программирование

C [Низкая стоимость]: мониторинг стороны широкополосного маршрутизатора ADSL при наличии фиксированного IP или динамического IP (необходимо настроить скорлупа арахиса, имя домена будет в комплекте с динамическим IP, недорогой, 200 юаней/1 год) И каждый узел ПЛК сторона не нужно для фиксированного IP или скорлупа арахиса, пока вы можете получить доступ к Интернету.

(A), CP243i (пульт дистанционного управления) и RCD для подключения через интернет-технологии, со стороны компьютера (ПК) до тех пор, пока доступ к ip-адресу локального RCD может быть получен доступ к CP243i (удаленному), или посещение ПЛК.

1. краткое описание: сторона PLC CP243 (пульт дистанционного управления) и сторона мониторинга (ПК) устройства RCD [удаленное устройство] сможет достичь многих ПЛК для удаленного мониторинга, онлайн-отладочная и ПЛК программа загружает и загружает, как и в LAN PLC операции на том же!

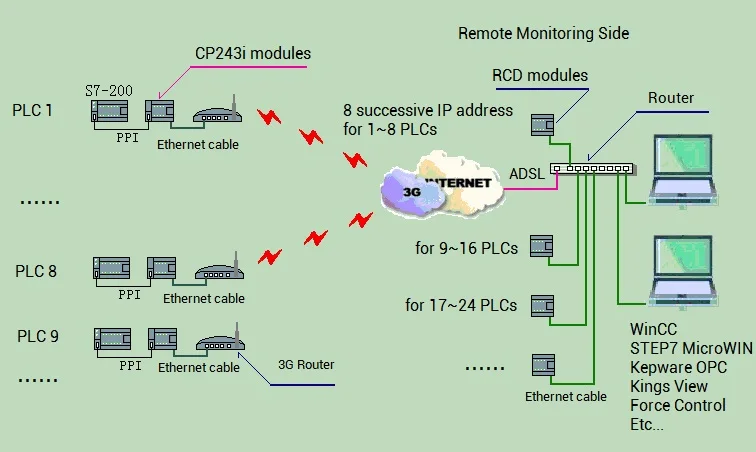

2, программа настройки: Следующая фигура (сторона PLC) маршрутизатора 3g является беспроводным роутером 3g и ADSL широкополосной двойной функцией, вы можете выбрать любой способ беспроводного подключения RCD 3g, вы можете выбрать проводное широкополосное соединение с RCD

3, преимущества: до тех пор, пока сторона мониторинга (ПК) широкополосного маршрутизатора ADSL с фиксированным IP или динамическим IP (с помощью настройки скорлупа арахиса),

Это может быть большое количество распределенных по всей стране в ПЛК и мониторинг через Интернет широкополосный маршрутизатор боковой стыковки, осуществить связь с хост-компьютером (Примечание: не может общаться между ПЛК)

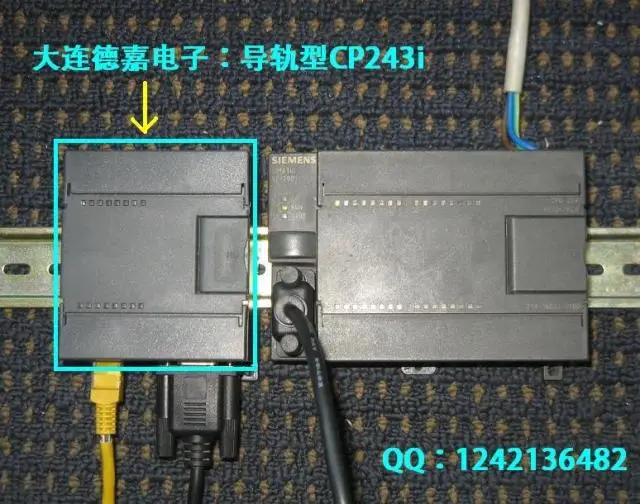

4, PLC сторона CP243i (удаленный) Функция: подключен PPI порт и S7-200PLC, затем преобразован в протокол Ethernet (TCP) или через 3g беспроводной широкополосный и мониторинг боковой модуль устройство защитного отключения связи, его внутренние параметры [номер порта] для определения соединения RCD, [соответствующий код ветви] Укажите, что RCD привязывается и какой IP.

5, функция монитора бокового RCD: каждый RCD внутренний модуль имеет непрерывные 8 ip-адресов, через [номер порта] и 8 [соответствующий код ветви] и PLC-side 8 CP243i (удаленный) соответствует

6, принцип работы: PLC сторона CP243i (пульт дистанционного управления) первый визит к монитору сторона ADSL широкополосный маршрутизатор, по номеру порта [ipe port mapping] для входа в локальную сеть (сторона мониторинга сети) соответствующий модуль устройство защитного отключения, модуль устройство защитного отключения, а затем через [филиал соответствует коду] Для подключения присваивается ip-адрес (мониторинг внутренней части сети), мониторинг стороны сети после WinCC (или Step7-MicroWIN, Kepware, configation king, управление питанием и другое программное обеспечение ПК) для доступа к IP, модуль устройство защитного отключения, а затем доступ к материалу, переданным на стороне PLC CP243i (Удаленный), затем он распределяется PLC ПЛК, ПЛК получает данные ответа на данные, а затем возвращается в исходный способ.

7, наша продукция использует протокол Siemens Profinet (S7-200TCP) и хост-компьютер без необходимости для пользователей делать любую работу в PLC, для WinCC, чтобы выбрать драйвер TCP/IP, король конфигурации, регулирование силы, Kepware и т. д., чтобы выбрать S7-200TCP привод, это программное обеспечение хоста водителя там!

8, потому что наши продукты могут использовать автоматическую функцию, которая должна удовлетворить TP-LINK продуктов, поэтому клиенты, пожалуйста, используйте TP-LINK брендовый широкополосный (или 3g беспроводной) маршрутизатор,
