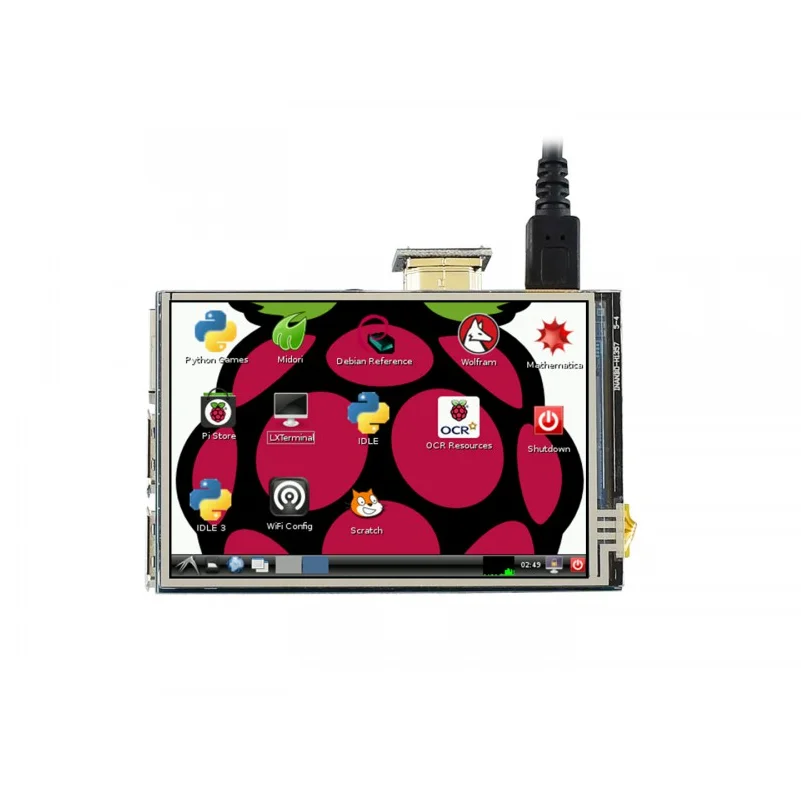

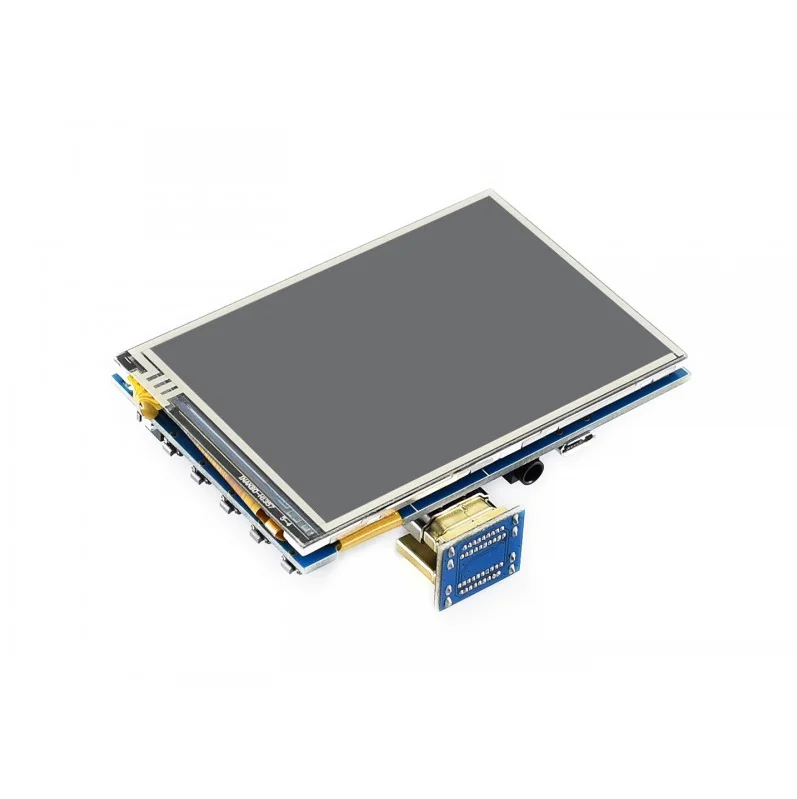

Waveshare 3 5 дюйма HDMI ЖК монитор резистивный сенсорный экран 480x320 Разрешение

480x320, 3,5-дюймовый резистивный сенсорный ЖК-экран, интерфейс HDMI, IPS экран, предназначен для Raspberry Pi Особенности 480x320 Аппаратное Разрешение, программное обеспечение настраивается до 1920x1080 Резистивное сенсорное управление Технология IPS, высокое качество и идеальное отображение под очень широким углом обзора Совместимость и прямое соединение с любой версией Raspberry Pi (за исключением Pi 1 model B или Pi Zero, который требует кабеля HDMI) Предоставляются драйверы (работает с вашим собственным Raspbian/Ubuntu/Kali/Retropie) Поддерживает Драйвер программного обеспечения FBCP, позволяет настроить разрешение программного обеспечения и настроить двойной дисплей Также работает как компьютерный монитор, в этом случае Сенсорная панель недоступна и требуется кабель HDMI Интерфейс HDMI для отображения, нет необходимости в I/Os (однако Сенсорная панель по-прежнему нуждается в I/Os) Многоязычное меню OSD для управления питанием, регулировки яркости, регулировки контрастности и т. д. Поддерживает регулировку подсветки 100 уровней Поддерживает аудио выход HDMI Использование с игровыми консолями Номер детали MICROSOFT XBOX SONY PS4 Переключатель NINTENDO Дисплей Звук Дисплей Звук Дисплей Звук 3,5-дюймовый HDMI LCD И radic; И radic; И radic; И radic; И radic; И radic; 4,3-дюймовый HDMI LCD (B) И radic; И radic; И radic; И radic; И radic; И radic; 5-дюймовый HDMI LCD (G) И radic; И radic; И radic; И radic; И radic; И radic; 5-дюймовый HDMI LCD (H) И radic; И radic; И radic; И radic; И radic; И radic; 7-дюймовый HDMI LCD И radic; × И radic; × И radic; × 7-дюймовый HDMI LCD (H) И radic; И radic; И radic; И radic; И radic; И radic; 10,1-дюймовый HDMI LCD И radic; × И radic; × И radic; × 10,1-дюймовый HDMI LCD (B) × × × × И radic; × 10,1-дюймовый HDMI LCD (H) И radic; И radic; × × И radic; И radic; 11,6 дюймовый HDMI LCD (H) И radic; И radic; И radic; И radic; И radic; И radic; 13,3 дюйма HDMI LCD (H) V2 И radic; И radic; И radic; И radic; И radic; И radic; 15,6-дюймовый HDMI LCD (H) И radic; И radic; И radic; И radic; И radic; И radic;

Примечание:

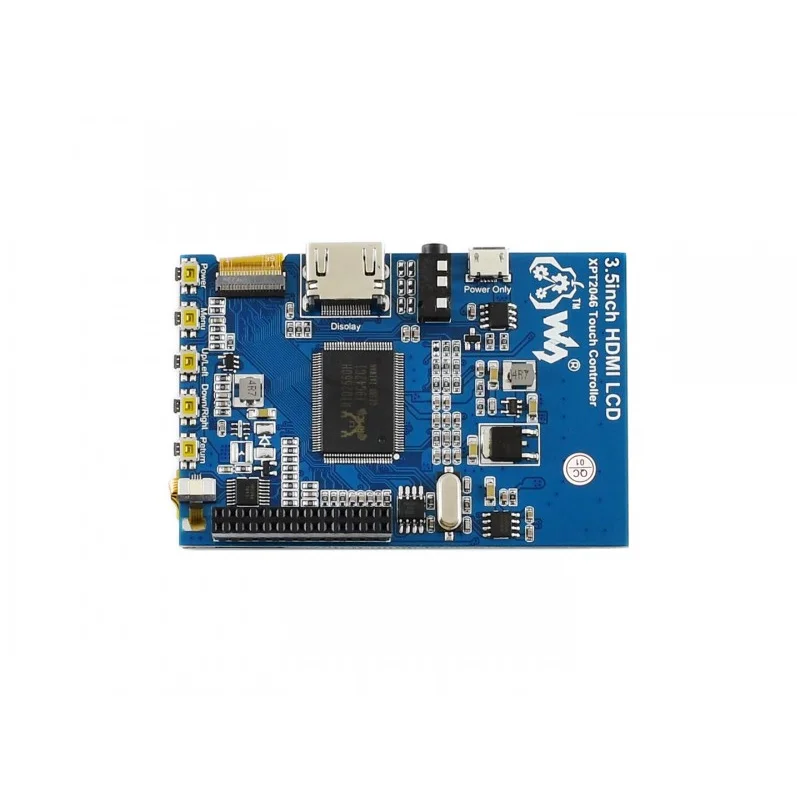

Ограниченная ОС игровой консоли, функция touch недоступна. Поддержка звука означает, что игровая консоль может выводить звуковой сигнал через встроенный жк-динамик, внешний динамик или разъем для наушников. Интерфейс Контактный номер. Символ Описание 1, 17 3,3 В Положительная мощность (3,3 В вход питания) 2, 4 5 В Положительная мощность (5 В вход питания) 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 NC NC 6, 9, 14, 20, 25 GND Наземный 19 TP_SI Ввод данных SPI сенсорной панели 21 TP_SO Выход данных SPI сенсорной панели 22 TP_IRQ Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение 23 TP_SCK Часы сенсорной панели SPI 26 TP_CS Выбор чипа сенсорной панели, низкая активность Внешние размеры

Ресурсы для развития

Вики:Www.wav

Содержимое упаковки

Вес:0,092 кг

3,5-дюймовый HDMI LCD x1 HDMI разъем x1 HDMI к micro HDMI разъем x1 Сенсорная ручка x1 Алюминиевый радиатор x1 Лист быстрого запуска x1 1. 2. 3. 4. 5 6 Часто задаваемые вопросы Почему ЖК-дисплей не работает с моим Raspbian? Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала должен быть установлен драйвер. Пожалуйста, обратитесь к руководству пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую. Почему ЖК-дисплей все еще не работает с Waveshare предоставленным изображением? Убедитесь, что аппаратное соединение правильно и хорошо подключается.
Убедитесь, что изображение в tf-карте правильно сожжено.
PWR будет продолжать, и действие будет мигать, когда Raspberry Pi начнет успешно, в случае, если оба светодиода будут продолжать, возможно, что изображение было неправильно сожжено или карта TF была в плохом контакте. Какой источник питания я должен использовать? Рекомендуется использовать адаптер питания 5 В/3 А для Raspberry Pi, кроме usb-подключения, В противном случае Pi может не запускаться, потому что usb-порт ПК может не иметь достаточно мощности.
Для LCDs большого размера, например, диагональ 10 дюймов или более, также требуется другой автономный адаптер питания для обеспечения питания ЖК-дисплея.

Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.

Руководство по выбору Номер детали Разрешение Интерфейс дисплея Для использования с Размер (мм) Тип сенсорной панели Крышка из закаленного стекла Технология отображения. Звук Популярные игровые консоли Как вы себя чувствуете Дисплеи GPIO 2,8-дюймовый RPi LCD (A) 320 × 240 SPI Pi Как Pi 3B + Резистивный × TFT × × ★☆ 3,2-дюймовый RPi LCD (C) 320 × 240 Высокоскоростной SPI Pi Как Pi 3B + Резистивный × TFT × × ★★ 3,5-дюймовый RPi LCD (B) 480 × 320 SPI Pi Как Pi 3B + Резистивный × IPS × × ★★☆ 3,5-дюймовый RPi LCD (C) 480 × 320 Высокоскоростной SPI Pi Как Pi 3B + Резистивный × TFT × × ★★★ 4-дюймовый RPi LCD (C) 480 × 320 Высокоскоростной SPI Pi 96 × 61 Резистивный × TFT × × ★★★ Дисплеи HDMI/Type-C 3,5-дюймовый HDMI LCD 480 × 320 HDMI Pi Как Pi 3B + Резистивный × IPS И radic; И radic; ★★★☆ 4-дюймовый HDMI LCD (H) 480 × 800 HDMI Pi 99 × 58 Резистивный × IPS И radic; × ★★★★ 4,3-дюймовый HDMI LCD (B) 800 × 480 HDMI Не только Pi 106 × 68 Емкостный × IPS И radic; И radic; ★★★★☆ 5-дюймовый HDMI LCD 800 × 480 HDMI Pi 121 × 78 Резистивный × TFT × × ★★★★ 5-дюймовый HDMI LCD (B) 800 × 480 HDMI Не только Pi 121 × 76 Резистивный × TFT × × ★★★★☆ 5-дюймовый HDMI LCD (G) 800 × 480 HDMI Не только Pi 121 × 76 Резистивный × TFT И radic; И radic; ★★★★☆ 5-дюймовый HDMI LCD (H) 800 × 480 HDMI Не только Pi 121 × 76 Емкостный И radic; TFT И radic; И radic; ★★★★☆ 5,5-дюймовый HDMI AMOLED 1080 × 1920 HDMI Не только Pi 140 × 75 Емкостный И radic; AMOLED И radic; × ★★★★★ 7-дюймовый HDMI LCD 1024 × 600 HDMI Pi 165 × 107 Резистивный × IPS × × ★★★★ 7-дюймовый HDMI LCD (B) 800 × 480 HDMI Не только Pi 165 × 107 Емкостный × TFT × × ★★★★☆ 7-дюймовый HDMI LCD (C) 1024 × 600 HDMI Не только Pi 165 × 107 Емкостный × IPS × × ★★★★★ 7-дюймовый HDMI LCD (H) 1024 × 600 HDMI Не только Pi 165 × 107 Емкостный ※ IPS И radic; И radic; ★★★★★ 10,1-дюймовый HDMI LCD 1024 × 600 HDMI Pi 235 × 144 Резистивный × TFT × × ★★★★ 10,1-дюймовый HDMI LCD (B) 1280 × 800 HDMI Не только Pi 274 × 187 Емкостный И radic; IPS × × ★★★★★ 10,1-дюймовый HDMI LCD (H) 1024 × 600 HDMI Не только Pi 257 × 162 Емкостный × TFT И radic; × ★★★★☆ 11,6 дюймовый HDMI LCD (H) 1920 × 1080 HDMI Не только Pi 285 × 182 Емкостный И radic; IPS И radic; И radic; ★★★★★ 13,3 дюйма HDMI LCD (H) V2 1920 × 1080 HDMI Не только Pi 330 × 208 Емкостный И radic; IPS И radic; И radic; ★★★★★ 15,6-дюймовый HDMI LCD (H) 1920 × 1080 HDMI Не только Pi 387 × 232 Емкостный И radic; IPS И radic; И radic; ★★★★★ 15,6-дюймовый FHD монитор 1920 × 1080 HDMI/Type-C Не только Pi 373 × 238 Емкостный И radic; IPS И radic; И radic; ★★★★★

Примечание:

Pi 3B + означает Raspberry Pi 3 Model B + Если ЖК-дисплей предназначен для воспроизведения видео, пожалуйста, выберите один с интерфейсом HDMI для лучшего опыта. Закаленное стекло Cover:7-дюймовый HDMI LCD (H) (с чехлом)Особенности закаленного стекла, в то время как7-дюймовый HDMI LCD (H)Использует обычный чехол для экрана
