Цифровой осциллограф Hantek 6074BC PC USB 4 цифровые каналы 70 МГц полоса пропускания 1GSa/s 2 мВ-10 В/див Входная чувствительность

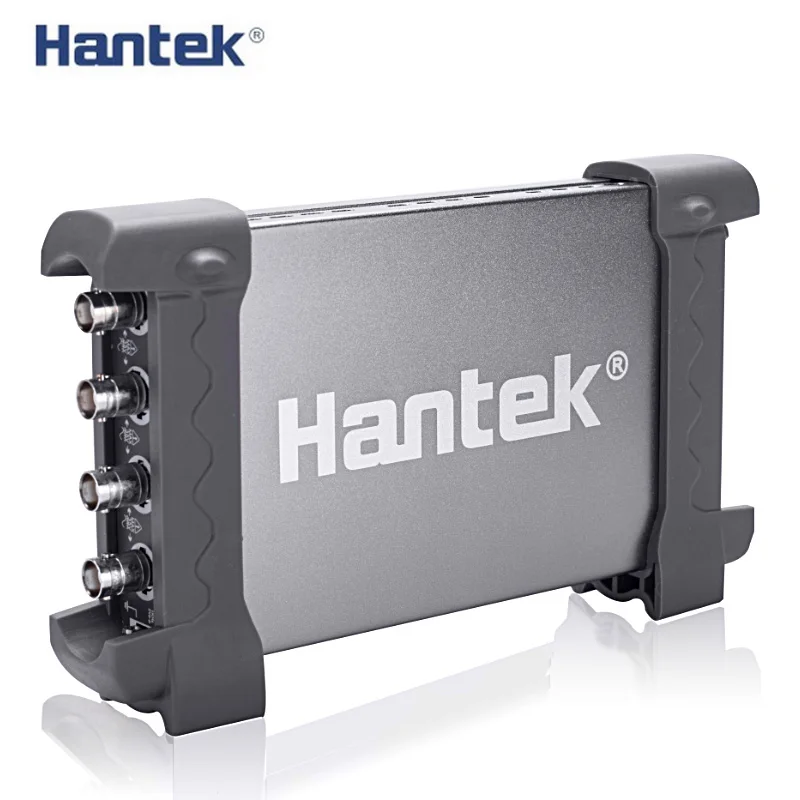

Hantek 6074BC

Производительность этой модели может быть даже лучше, чем производительность осциллографа. Он имеет 4 независимых аналоговых канала, частоту дискретизации в реальном времени 1GSa/s, чувствительность на входе 2 мВ-10V/DIV и полосу пропускания 250 МГц. Он питается от интерфейса USB 2,0, подключи и играй устройства с небольшим размером, который легко носить. Высокая производительность, тест на проступок/сбой, надежная функция триггера, отслеживание динамических курсоров, запись сигналов и функция повтора.

Особенности

1. Производительность этой модели может быть даже лучше, чем производительность осциллографа. Он имеет 4 независимых аналоговых канала, частоту дискретизации в реальном времени 1GSa/s, чувствительность на входе 2 мВ-10V/DIV и полосу пропускания 250 МГц.

2. Проверка прохода/сбоя, функция триггера, отслеживание динамических курсоров, запись сигналов и функция воспроизведения. Интерфейс работы аналогичен осциллографу banchtop, простота в эксплуатации и высокая производительность.

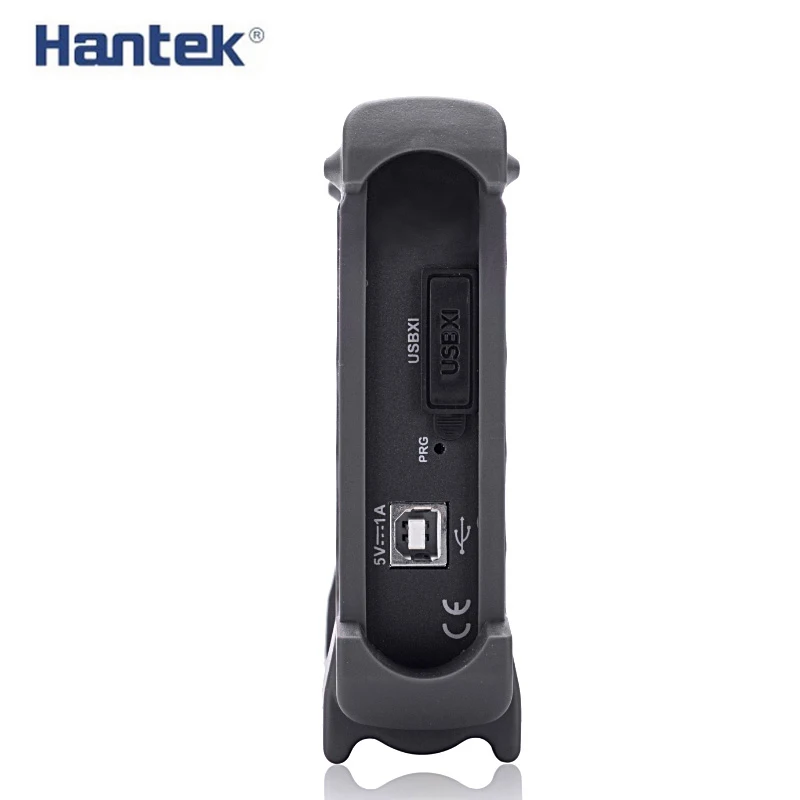

3. Интерфейс USB 2,0, устройство plug and play.

4. Хороший Механический дизайн с небольшим размером, который легко носить. Внешний чехол изготовлен из того же материала, что и анодированный алюминий для iPad. Он обладает высокой термостойкостью и абразивной устойчивостью, с красивым внешним видом. Твердость алюминиевый сплав поверхности значительно улучшается.

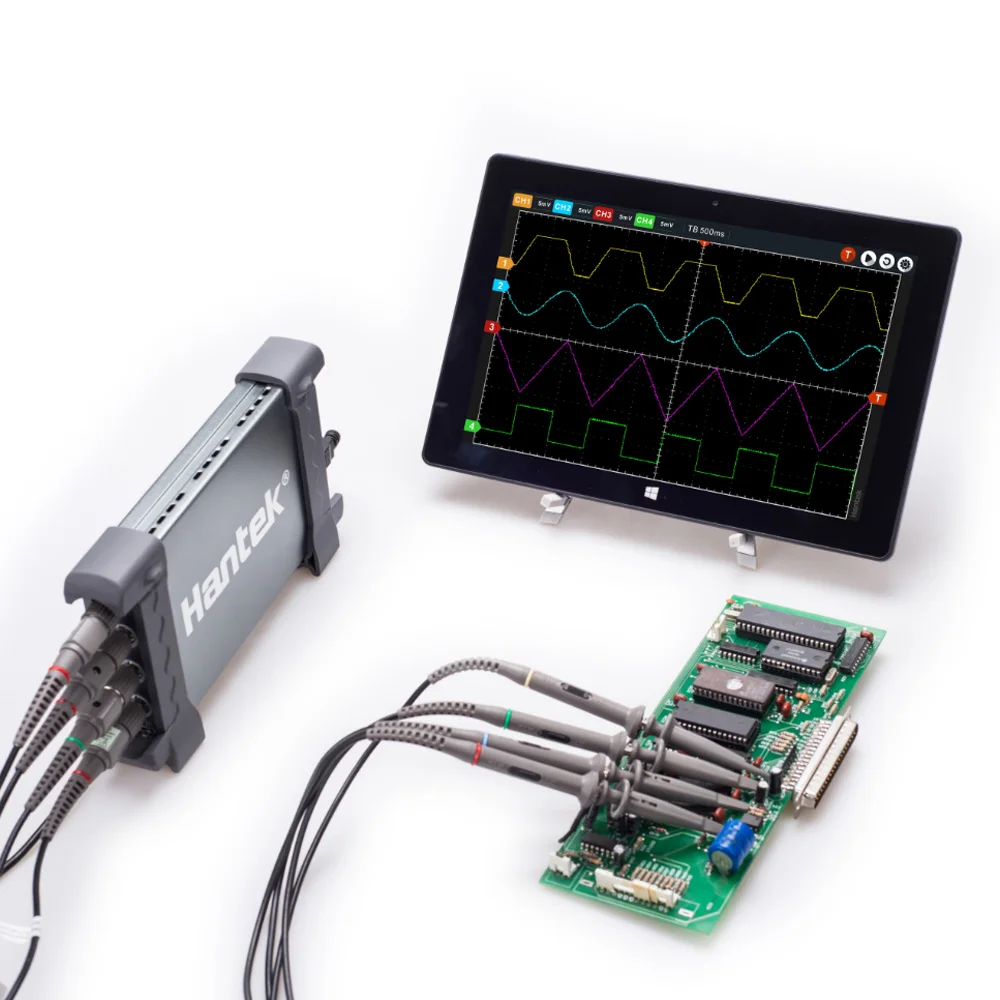

5. Подходит для портативных компьютеров, настольных ПК, а также для ремонта/фиксации производства. Подходит для деловых поездок.

6. Поддержка программного обеспечения: Windows 10, Windows 8, Windows 7

7. Данные формы сигнала могут быть выходами в EXCEL,BMP,JPG как категория времени и напряжения.

8. Более 20 видов функции автоматического измерения, Функция проверки прохода/сбоя, подходит для инженерного применения.

9. Сигнала в среднем, тускнеющее свечение, контроль легкости, реверс, добавление, убавление, умножение, разделите, X-Y дисплей.

10. Анализатор спектра FFT

11. Один компьютер может подключиться к нескольким осциллографам, легко расширить номер канала.

12. Стандартный интерфейс USBXI, легко вставить в чехол USBXI, чтобы создать инструмент для сборки.

Технические параметры

Модель

Hantek6074BC

Пропускная способность

70 МГц

Канал

4 CH

Частота дискретизации в реальном времени

1GSa/s

Объем памяти

64K

Время Основание точность

± 50ppm

Временной диапазон развёртки

2ns/div-1000s/div (1-2-4 последовательностей)

Вход сопротивление

1MΩ 25pF

Вход чувствительность

2МВ/div-10V/div

Вертикальный Разрешение

8Bit

Вертикальное смещение диапазон

2 мВ-10 В/див @ x1 зонд; 20 мВ-100 в/див @ x10 зонд

Зонд 200 мВ V-1000V/div @ x100; 2V-10000V/div @ x1000

DC усиления точность

± 3%

Пропускная способность

20 МГц

Режим запуска

Edge, Pulse, Video, Alternative

Источник запуска

CH1, CH2, CH3,CH4

Сигналов процесса

+,-, X, ÷, FFT, Invert

Курсоры измерения

Крест, Трассировка, горизонтальный, вертикальный

Автоматическое измерение

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Объем

175 мм * 105 мм * 25 мм

Вес

0,9 кг

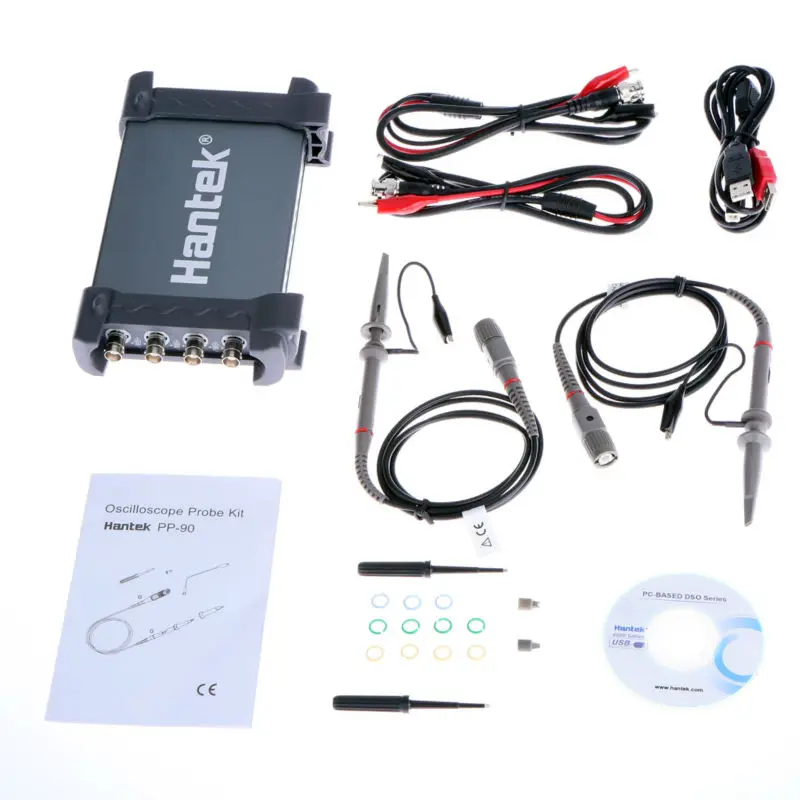

Аксессуар

2 пассивных зонда, 2 Зажим Аллигатор
