Характеристики

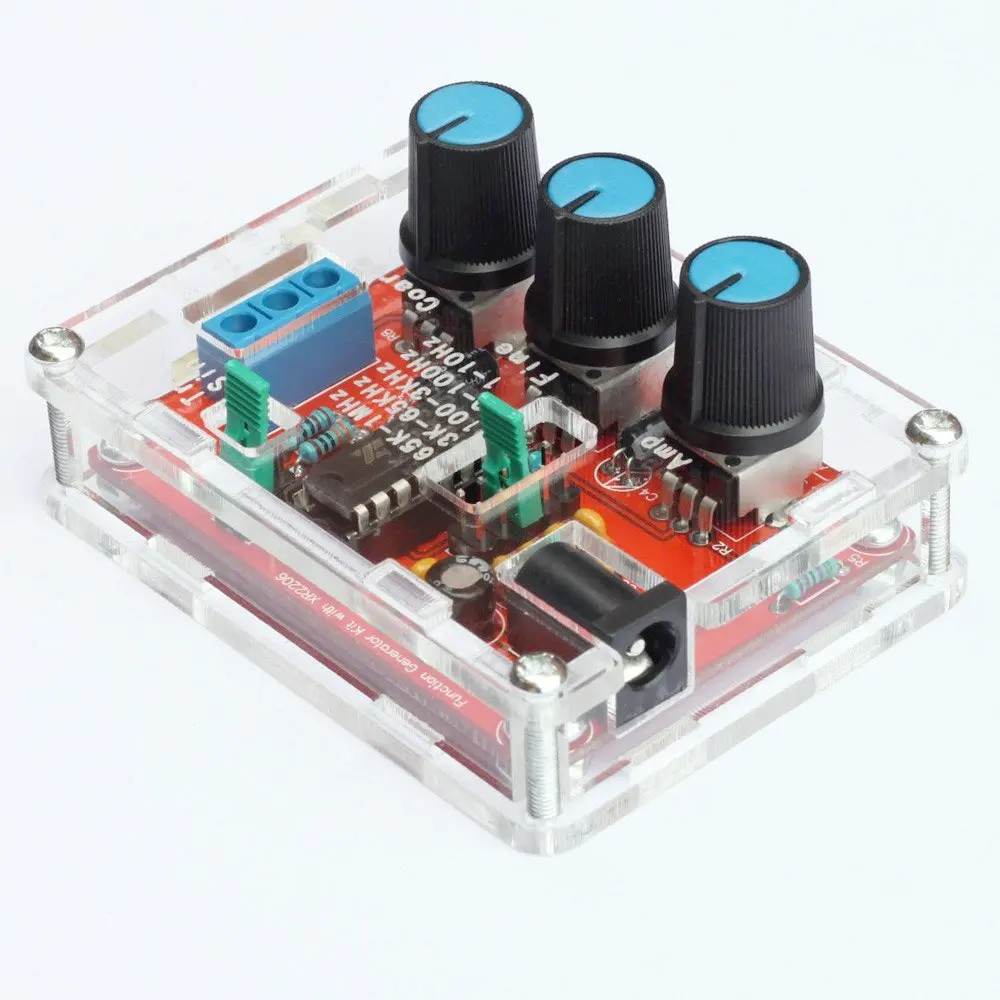

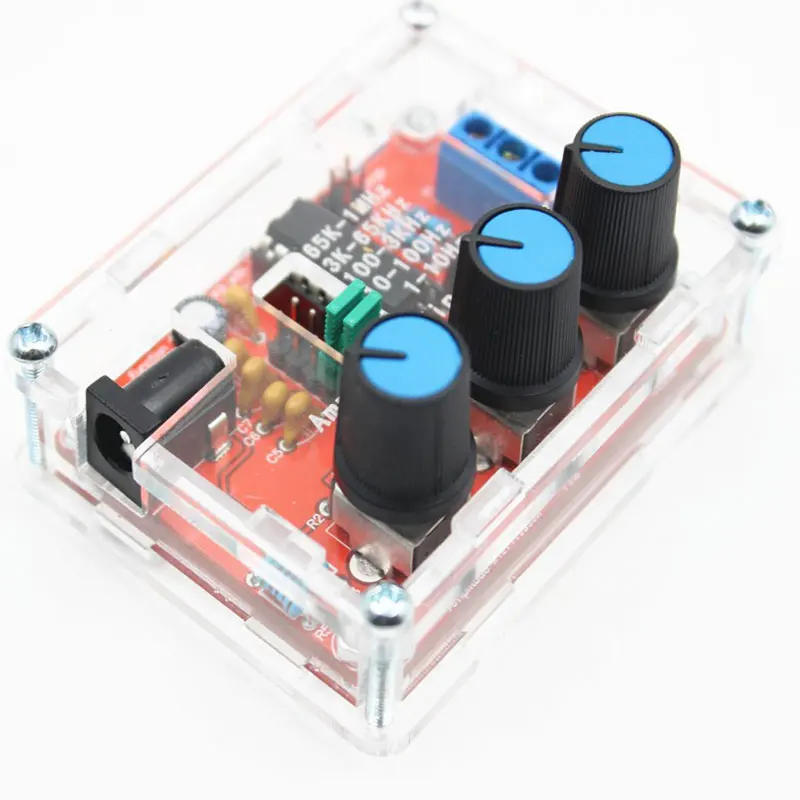

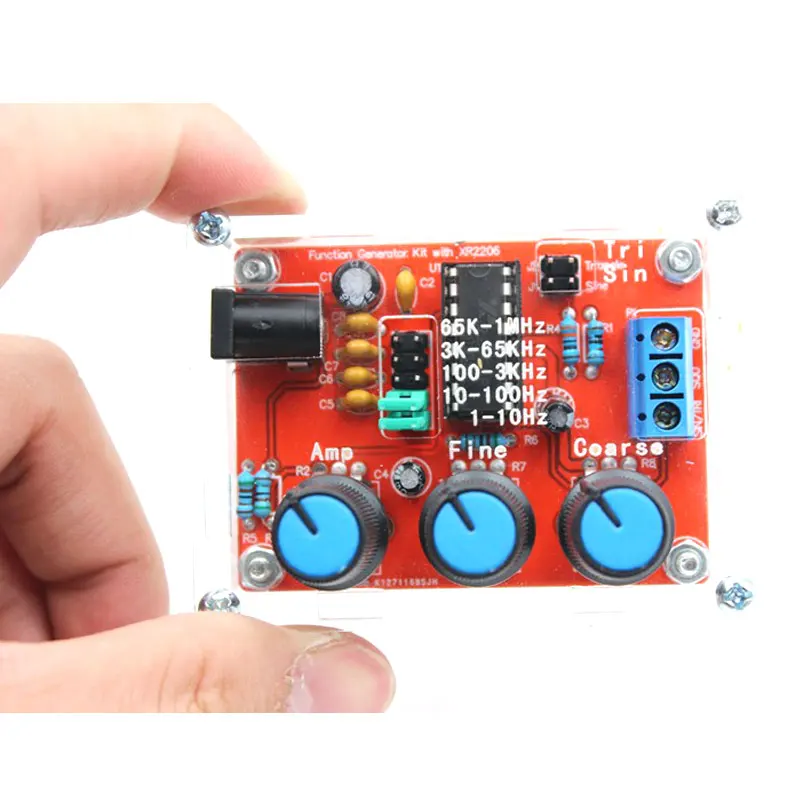

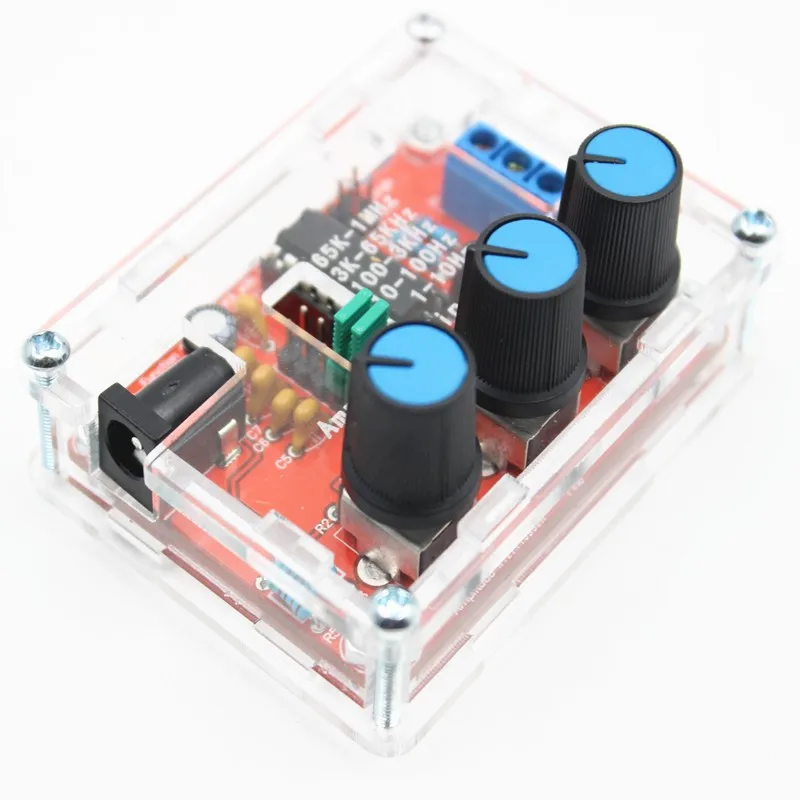

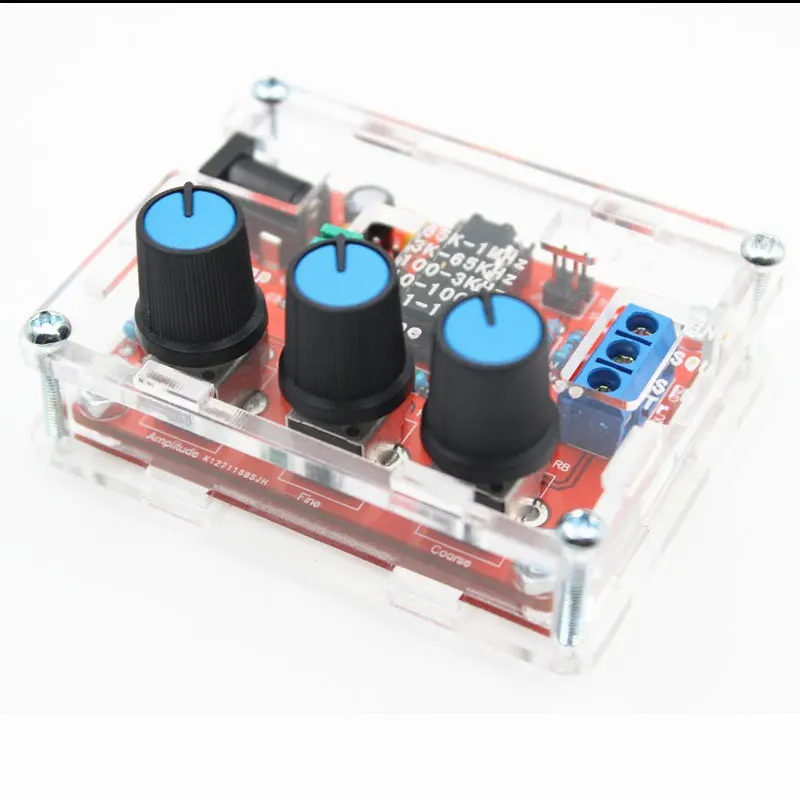

Функция сигнала Генератор набор для домашнего мастера
Описание товара
Описание продукта
Напряжение питания: 9-12 В DC вход
Формы волны: квадрат, синус и треугольник
Сопротивление: 600 Ом + 10%
Частота: 1 Гц-1 МГц
Синусоида
Амплитуда: 0-3 в при входе 9 В постоянного тока
Искажение: менее 1% (при 1 кГц)
Плоскость: + 0,05 дБ 1 Гц-100 кГц
Меандр
Амплитуда: 8 в (без нагрузки) при входе 9 В постоянного тока
Время подъема: менее 50 НС (при 1 кГц)
Время падения: менее 30 НС (при 1 кГц)
Симметрия: менее 5% (при 1 кГц)
Треугольник волны
Амплитуда: 0-3 в при входе 9 В постоянного тока
Линейность: менее 1% (до 100 кГц) 10мА

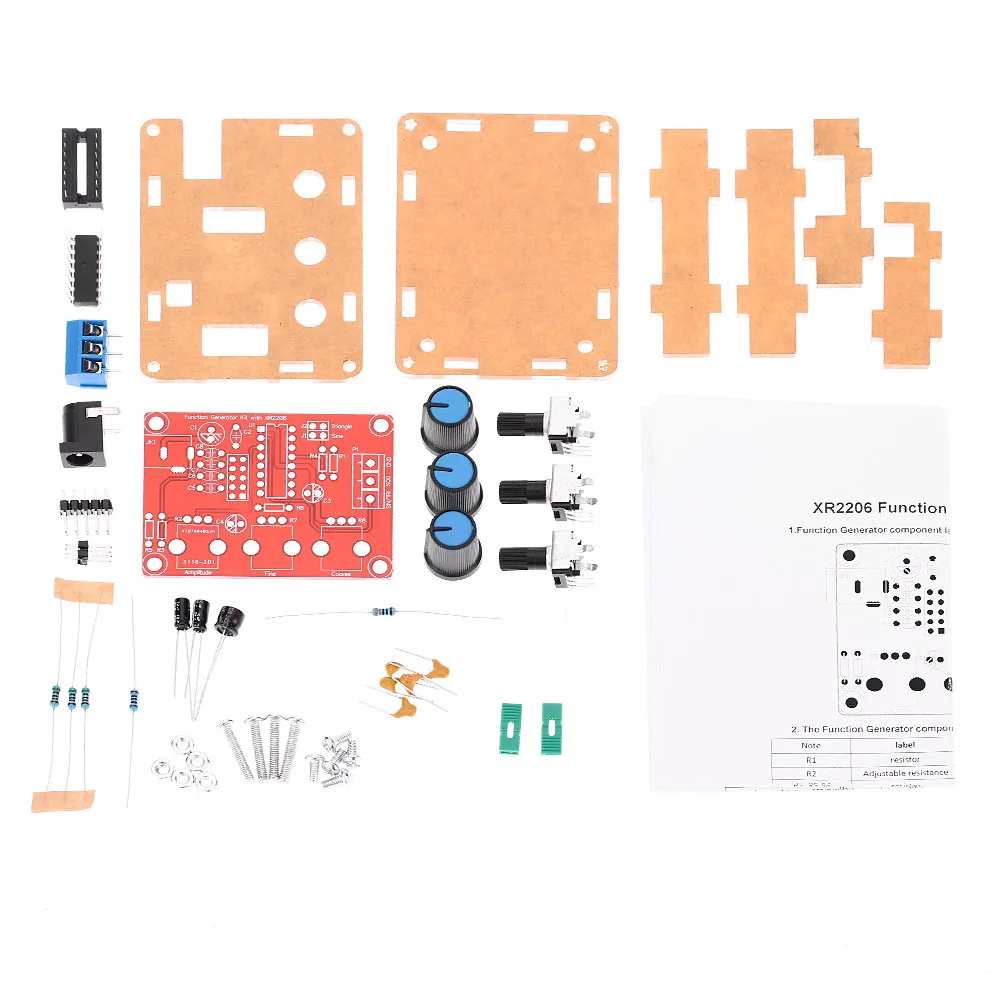

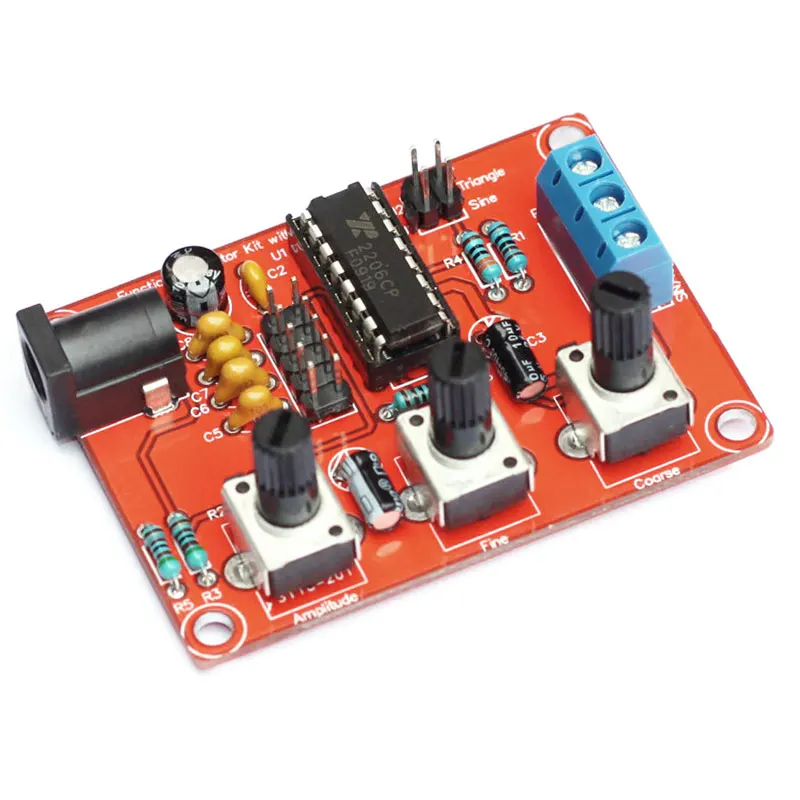

Таблица параметров компонента генератора функций
Примечание
Этикетки
Тип
Параметры
R1
Резистор
1 K
Независимо от полярности
R2
Регулируемое сопротивление
B503 = 50 K
(По слою трафаретной печати)
R3, R5, R6
Резистор
5,1 K
Независимо от полярности
R4
Резистор
330
Независимо от полярности
R7
Регулируемое сопротивление
B503 = 50 K
(По слою трафаретной печати)
R8
Регулируемое сопротивление
B104 = 100 K
(По слою трафаретной печати)
C1,
Электролитический конденсатор
100 мкФ
Положительные короткие ноги отрицательные длинные ноги
C2
Неполярные конденсаторы
104
Независимо от полярности
C3, C4
Электролитический конденсатор
10 мкФ
Положительные короткие ноги отрицательные длинные ноги
C5
Неполярные конденсаторы
105
Независимо от полярности
C6
Неполярные конденсаторы
473
Независимо от полярности
C7
Неполярные конденсаторы
222
Независимо от полярности
C8
Неполярные конденсаторы
101
Независимо от полярности
U1
IC
XR2206
(По слою трафаретной печати)
JK1
Питания постоянного тока
(По слою трафаретной печати)
J1
2PIN перемычку
XM2.54
Независимо от полярности
J2
2PIN перемычку
XM2.54
Независимо от полярности
P1
Сигнальный провод терминала
(По слою трафаретной печати)
J3
Джемпер 2*5 P
При установке сварочного аппарата выполните следующие действия:
1. Компоненты сваряют переднюю плату, от низких до высоких принципов, а именно первый низкий сварочные компоненты, такой как, конденсатор, резистор, Диод и т. д.
2. Сварочный разъем IC, клеммные блоки, наконец-то разъем питания, регулируемый потенциометр.
3. задняя часть с диагональными плоскогубцами для резки коротких контактов, насколько это возможно
4 шаги отладки:
1 после завершения сварки на IC, XR2206, обратите внимание на направление IC, вставьте может повредить чип!
2. Проверьте IC против, например, анти, пожалуйста, своевременная коррекция.
3. Вставьте источник питания, источник питания для порта 5,5*2,1, внутренний, наружный является отрицательной полярностью. Для напряжения питания 9-12 В. Форма волны не может быть стабильной более 12 В

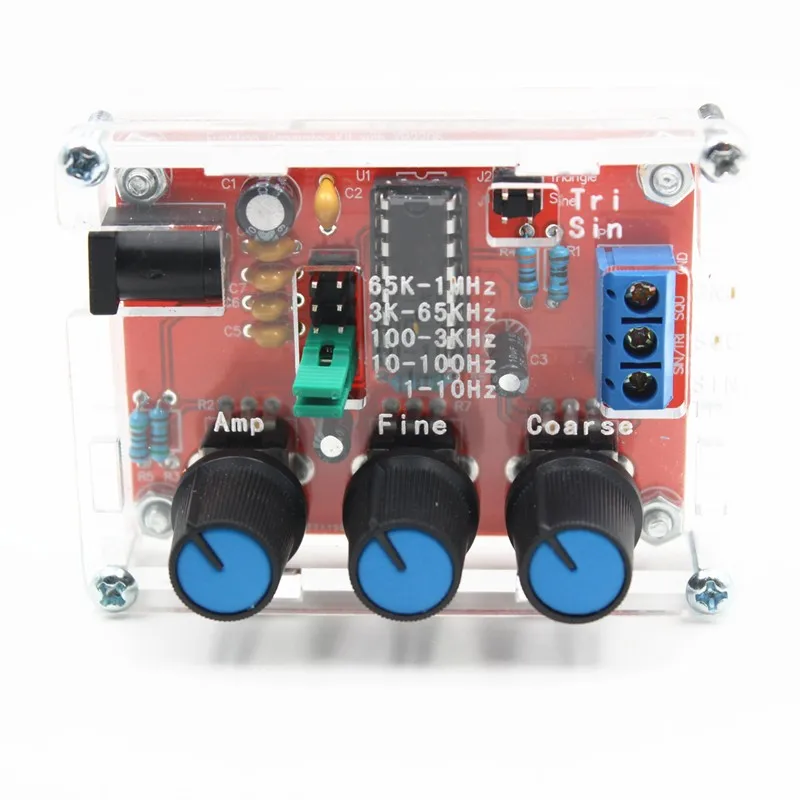

5 с помощью шаг
1. J1 перемычку вилку, грех/три синий терминалы Выход синусоида (Примечание J1, J2 может только вставить один)
2. J2 перемычку вилку, грех/три синий терминалы выход треугольная волна (Примечание J1, J2 может только вставить один)
3. SQU синие клеммы выходной импульс
4. усилитель: Синусоидальная волна, регулировка амплитуды треугольника
5. тонкая регулировка частоты
6. грубая: частота грубой регулировки
6 схема генератора функций
