AlphaBot2 Умный набор аксессуаров для автомобиля строительства роботов UNO PLUS R3 с

AlphaBot2 робот строительный комплект для Arduino (без контроллера Arduino) AlphaBot2 робот строительный комплект для Arduino

Контроллер Arduino не входит в комплект.

Обзор

Этот набор роботов AlphaBot2 предназначен для использования с совместимым контроллером Arduino (не входит в комплект). Он оснащен богатыми распространенными функциями робота, включая отслеживание линии, предотвращение препятствий, ультразвуковое переключение, инфракрасный пульт дистанционного управления, связь Bluetooth и т. д.

Благодаря высокому интегрированному модульному дизайну его легко собрать с помощью защелки, без пайки, без проводки. Через несколько минут, потраченных на аппаратную сборку, вы почти там, наши демонстрационные коды с открытым исходным кодом готовы помочь вам быстро начать работу.

Особенности AlphaBot2

AlphaBot2 использует Двухслойную структуру, чтобы обеспечить отличную стабильность и совместимость.

AlphaBot2-Base, нижняя базовая шасси:

5-канальный инфракрасный датчик, аналоговый выход, в сочетании с алгоритмом PID, стабильное отслеживание линии Встроенные модули, такие как отслеживание линии, предотвращение препятствий, не требует грязной проводки TB6612FNG двойной h-мостовой двигатель, по сравнению с L298P, он более эффективный, более компактный и менее нагреваемый N20 микро мотор-редуктор, с металлическими шестернями, низкий уровень шума, высокая точность Встроенные RGB светодиоды, истинное цветовое освещение, довольно круто

AlphaBot2-Ar, Верхняя плата адаптера для контроллера:

Встроенный интерфейс Arduino, в который контроллер Arduino может быть непосредственно подключен 0,96 дюйма 128x64 желтый/синий двойной цвет OLED TLC1543 AD чип сбора PC8574 расширитель ввода/вывода, избегайте нехватки ввода/вывода Разъем Xbee, для подключения двухмодового модуля Bluetooth Что на AlphaBot2-Base

AlphaBot2 интерфейс управления:Для подключения различных плат адаптера контроллера Интерфейс ультразвукового модуля Индикаторы предотвращения препятствий Omni-direction wheel ST188:Светоотражающий Инфракрасный фотоэлектрический датчик, для предотвращения препятствий ITR20001/T:Светоотражающий Инфракрасный фотоэлектрический датчик, для отслеживания линии ПотенциометрДля регулировки препятствий, избегающих диапазона TB6612FNGДвойной H-bridge драйвер двигателя LM393Компаратор напряжения N20 микро мотор-редукторСкорость снижения 1:30, 6 в/600 об/мин Резиновые колесаДиаметр 42 мм, ширина 19 мм Выключатель питания Держатель батареи:Поддерживает 14500 батарей WS2812B:Светодиоды RGB истинного цвета Индикатор питания Что на AlphaBot2-Ar

AlphaBot2 интерфейс управления:Для подключения AlphaBot2-Base Расширительный заголовок Arduino:Для подключения щитов Arduino Интерфейс Arduino:Для подключения совместимого контроллера Arduino Разъем Xbee:Для подключения двухмодового модуля Bluetooth, удаленное управление роботом через Bluetooth ИК-приемник PC8574:Расширитель ввода/вывода, SPI интерфейс Периферийные Джемперы Arduino TLC1543:10-битный чип сбора рекламы Зуммер 0,96 дюйма OLEDSSD1306 драйвер, разрешение 128x64 Джойстик Фотографии



AlphaBot2-Ar вид сверху
AlphaBot2-Ar Вид снизу
AlphaBot2-Base вид сверху
AlphaBot2-Base Вид снизу
AlphaBot2-Ar с изображением робота
AlphaBot2-Ar с изображением робота
AlphaBot2-Ar с изображением робота
AlphaBot2-Ar с изображением робота
AlphaBot2-Ar с изображением робота
AlphaBot2-Ar с изображением робота
AlphaBot2-Ar с изображением робота

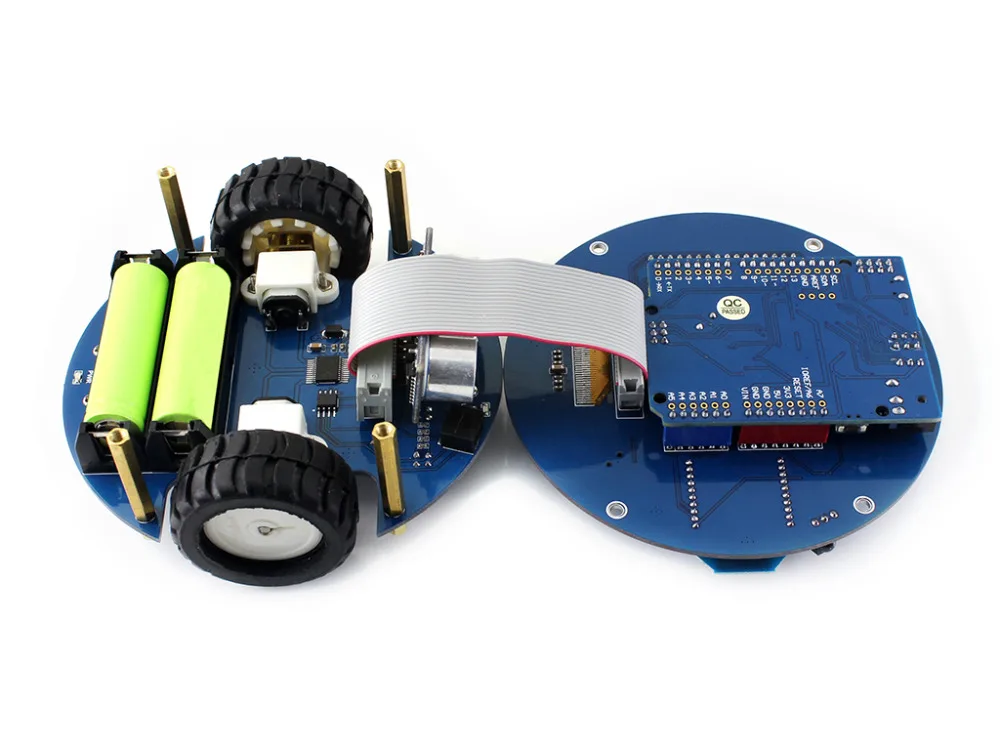

AlphaBot2-Ar разборка робота   Примеры
AlphaBot2 мульти Роботы
AlphaBot2-Ar отслеживание линии робота
AlphaBot2-Ar робот-препятствия
AlphaBot2-Ar управление роботом Bluetooth

Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.

Размеры

Ресурсы для развития

Вики:Www.wav eshare.com/wiki/AlphaBot2-Ar

Вики:Www.wav eshare.com/wiki/UNO_PLUS

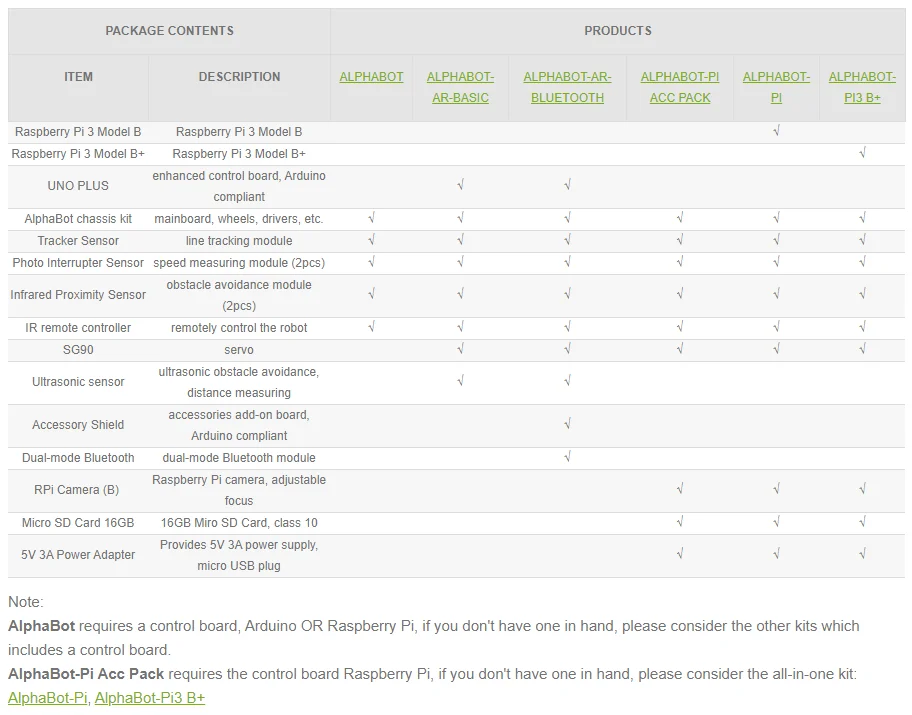

Руководство по выбору

Примечание:Из-за конструкции, модуль ультразвукового датчика не может использоваться с набором AlphaBot2-Pi.



Вес:0,282 кг

AlphaBot2-Ar Acc Pack

Примечание: для работы этого продукта требуется два аккумулятора 14500, которые не входят в комплект и должны быть приобретены отдельно.

AlphaBot2-Ar (плата адаптера) x1 AlphaBot2-Base (Базовое шасси) x1 Ультразвуковой датчик x1 ИК-пульт дистанционного управления x1 FC-20P кабель 8 см x1 Разъем USB типа A для кабеля micro B x1 AlphaBot2-Ar винты x1 Отвертка x1(Бесплатно) 1. 2. 3. 4. 5 6 7 8
