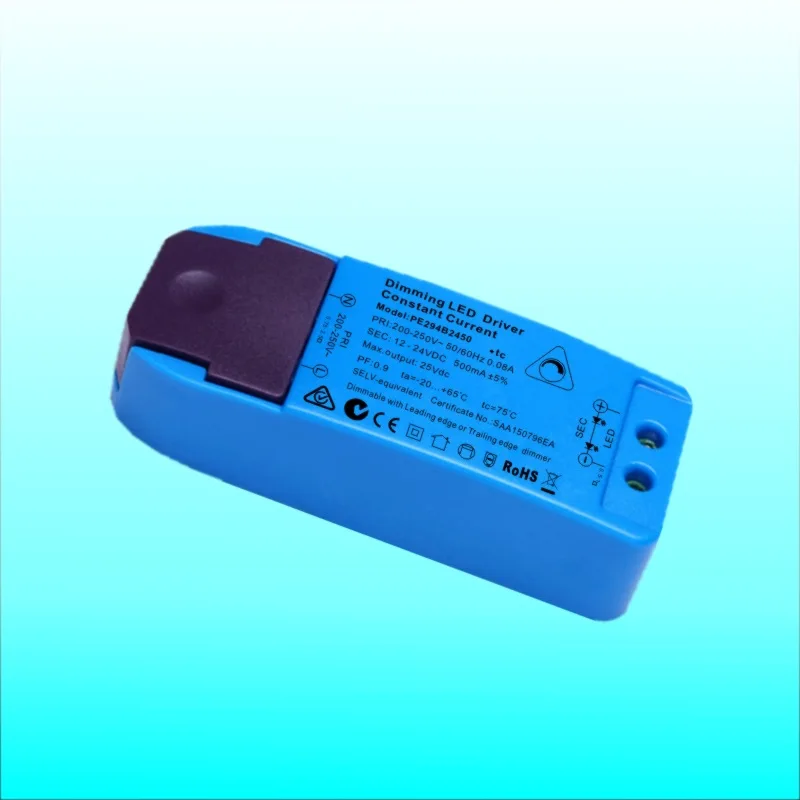

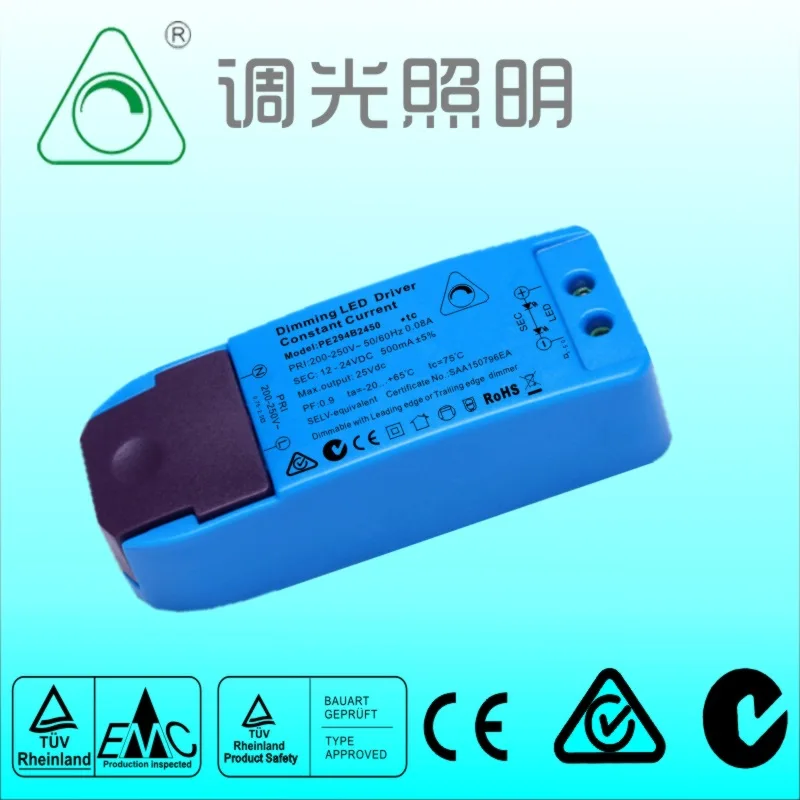

Светодиодный трансформатор светодиодный Dimmining Питание 12V 24V постоянного тока

Светодиодный трансформатор светодиодный Dimmining Питание 12V 24V постоянного тока

Светодиодный источник питания с выключением, диапазон затемнения 0-100%

Подходит для динамиков Mosfet со шлейфом и передних тиристорных диммеров

С активной функцией PFC 0,88 или более

Изолированный постоянный ток ± 5%

Ультра-маленький размер, уникальный и компактный дизайн

Простая самоблокирующаяся ОБЖИМНАЯ крышка

Большие клеммы с винтовым замком

Естественное воздушное охлаждение

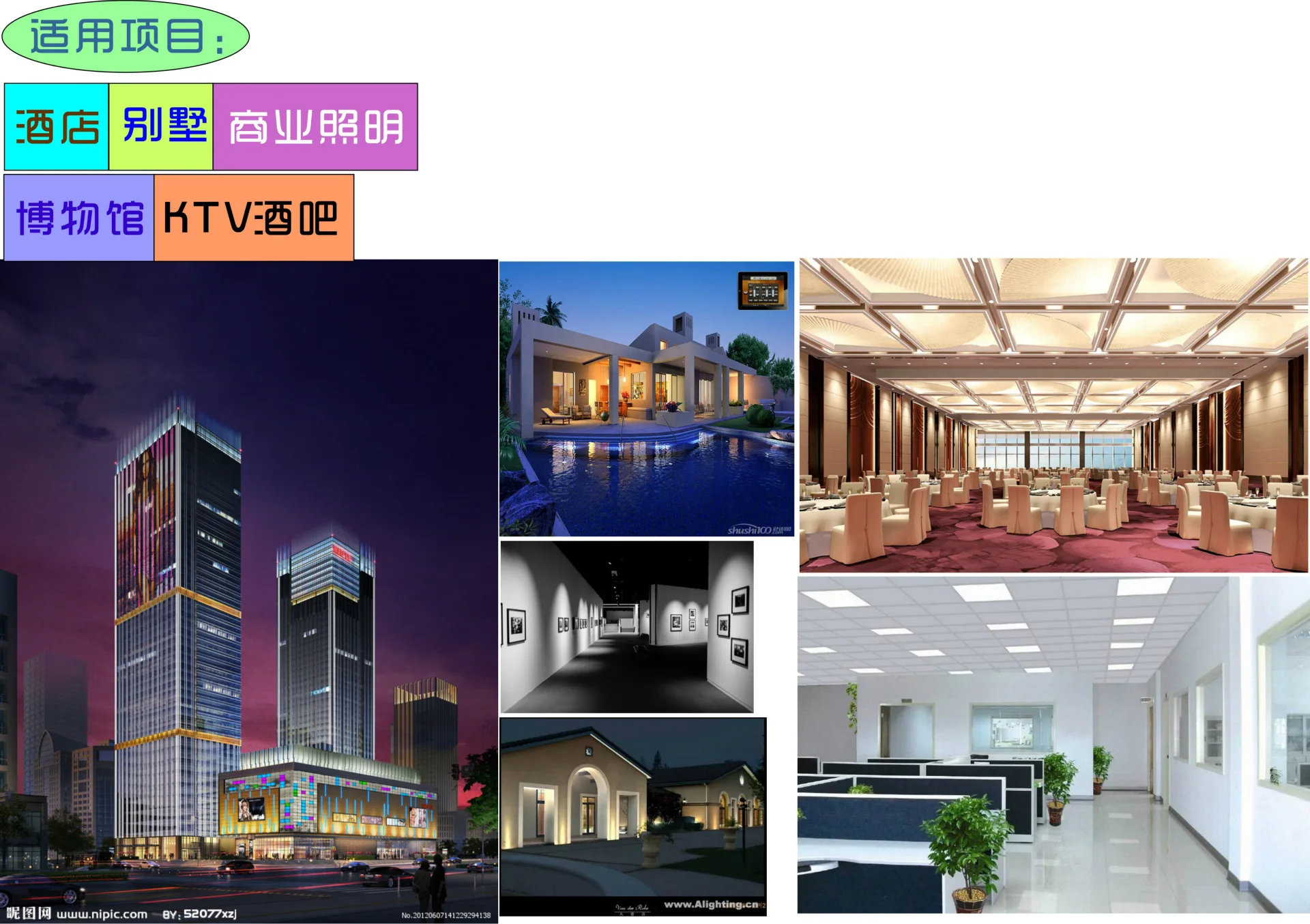

Подходит для таких приложений, как светодиодный светильник для дома и коммерческое освещение

Безопасность без защиты от нагрузки

Выходная перегрузка, открытая цепь, защита от короткого замыкания

Функция защиты от перегрева

Установка Экономичная и удобная

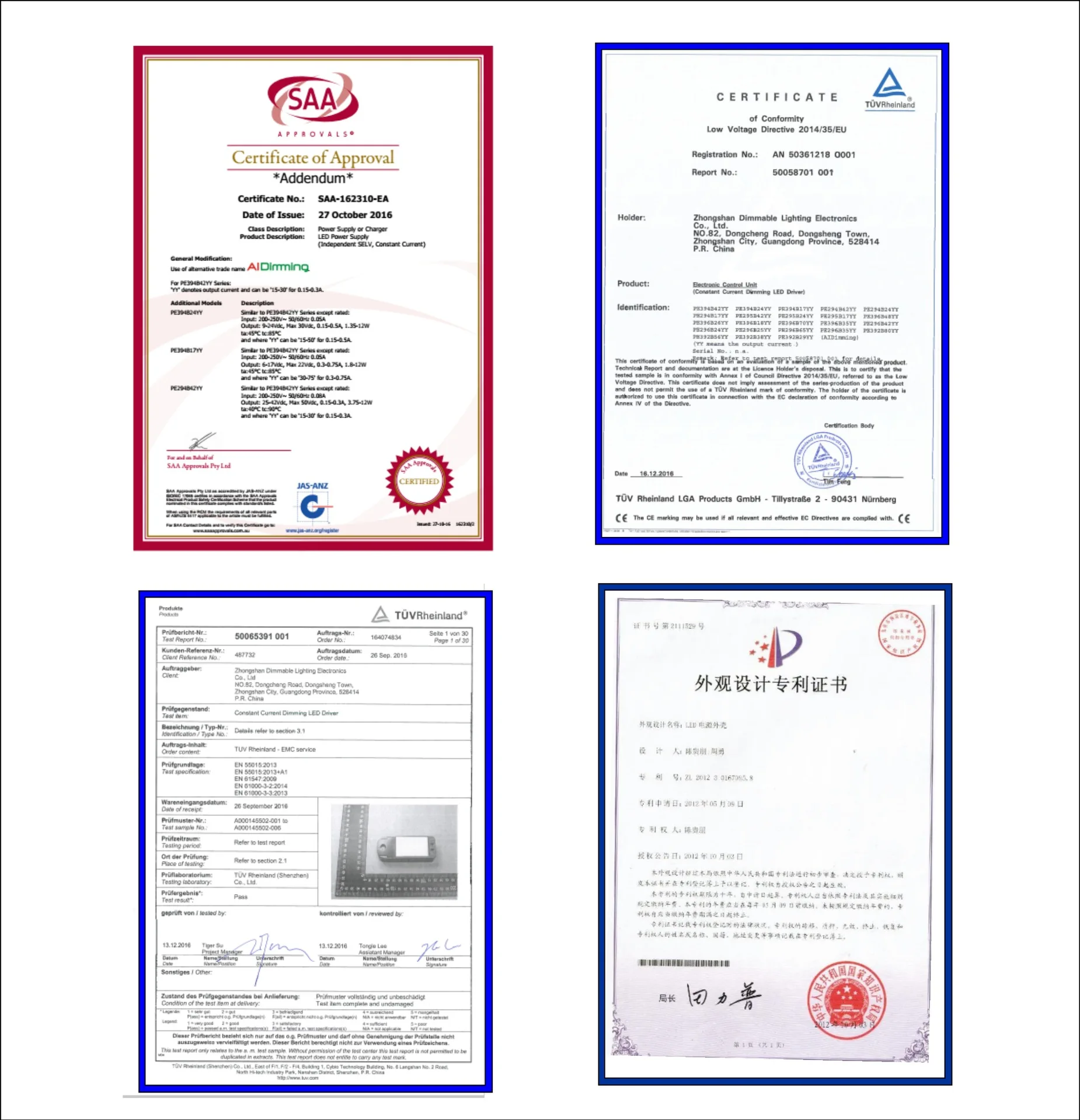

Соответствует мировым стандартам безопасности освещения

Класс защиты II

3 года гарантии

PE294 Светодиодный источник питания с затемнением разработан нашей компанией с высоким коэффициентом мощности, высокой эффективностью, высокой точностью светодиодный источник постоянного тока с затемнением привода, использование в США эффективный, стабильный, чип управления переключателем низкой потери, использование отличных компонентов производительности, с низким уровнем шума, энергосбережением, защитой окружающей среды, Долгий срок службы и так далее.

Для SCR dimmable dimmer оригинальная технология IHC и технология DCC, ведущая в отрасли.

1: технология IHC (Интеллектуальный ток удержания)

Интеллектуальная регулировка для поддержания тока, подходит для различных тиристорных диммеров, в полном диапазоне затемнения для обеспечения гладкой, стабильной, без мерцания.

2: технология DCC (двойной постоянный ток)

Первичный и вторичный двойной постоянный ток, с большей уверенностью, высокая точность постоянного тока до ± 1%, изменение температуры на постоянной точности тока небольшого.

Модель

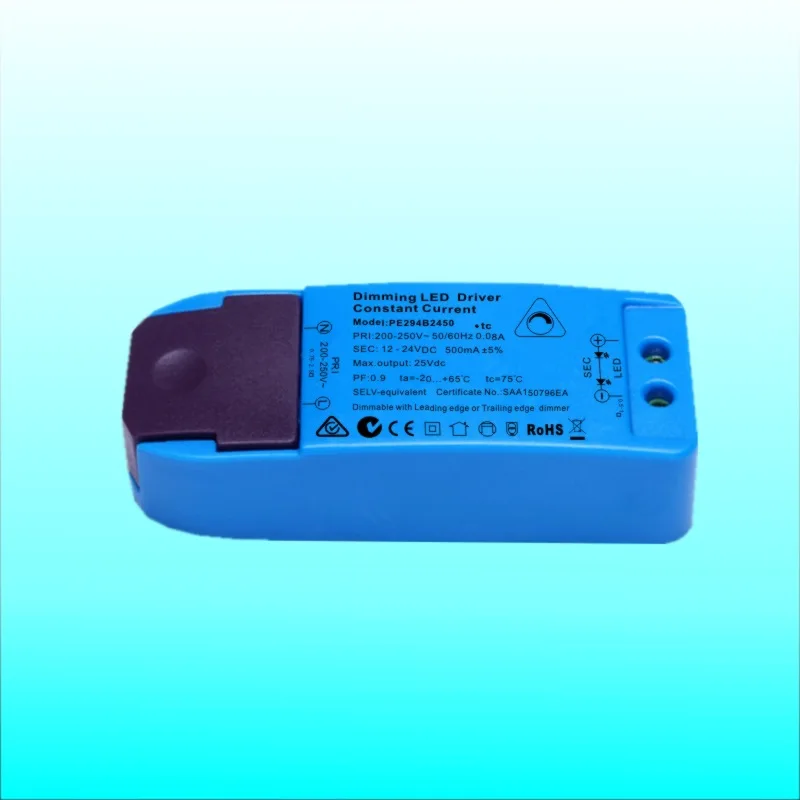

PE294B2450

Выход

Выходная мощность

12 Вт

Постоянное напряжение тока

12-24 В

Постоянный ток

500 мА

Точность постоянного тока

± 5%

Пульсация

500mVp-p

Время начала

<500 мс>

Вход

Диапазон напряжения

200-250 В

Частотный диапазон

47-63 Гц

Коэффициент мощности

ПФ> 0,88

Переменный ток

0,06

Эффективность преобразования

> 0,79

Защита

Защита от открытого замыкания

Предельная Защита от напряжения, выход является самым высоким напряжением.

Защита от короткого замыкания

Режим Hiccup, условия исключений могут быть автоматически восстановлены после удаления

Защита от избыточной силы тока

Двойной Предел постоянного тока, нет возможности перегрузки по току

Защита от перенапряжения

25 в

Окружение

Рабочая температура

-20 ~ + 65

Рабочая влажность

20-95% относительной влажности

Температура хранения

Температура

-40 ~ 85

От 10 до 95% относительной влажности

Температурный коэффициент

± 0.03%/°C (0-50 °C)

Безопасность и электромагнитная совместимость

Правила безопасности

EN 61347-2-13: 2006 / EN 61347-1: 2008

Давление

I / P-O / P: 3,75 KVAC

Сопротивление изоляции

I / P-O / P: 100 м Ом/500 В постоянного тока/25 ° C / 70% RH

Электромагнитные помехи

EN55015

Гармонический ток

EN6000-3-2 / EN6000-3-3

Электромагнитный допуск

EN6000-4-2

Прочее

Размер

98*39*26 мм (Д * Ш * В)

Посылка

100*40*26,5 мм (Д * Ш * В)

Примечание:

1. Выходной ток продукта может быть скорректирован в соответствии с требованиями заказчика.

2. Если не указано иное, все спецификации измеряются при 220 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 ° C.

3. Когда входное напряжение ниже 200 В переменного тока, выходной ток будет уменьшаться по мере уменьшения входного напряжения, что является особенностью источника питания с затемнением.

Подключите линию переменного тока L и нейтральную линию N. Выходной терминал в соответствии с проводкой идентификации продукта, обратите внимание на положительный и отрицательный.

Диммеры на рынке, как правило, однопроводные, непосредственно подключены к входу питания в линии огня L может быть достигнуто на затемнение.

Меры предосторожности:

Примечание 1: при использовании этой мощности, пожалуйста, обратите внимание на различие между входом и выходом, пожалуйста, исправьте проводку, проверьте правильность перед питанием;

Примечание 2: сначала Подключите выходную нагрузку постоянного тока, подтвердите правильность, а затем откройте питание; Если открыть цепь, выключите питание,

Необходимо дождаться выхода стороны сохраненной мощности после выпуска, затем светодиодный, или может сжечь светодиодный;
