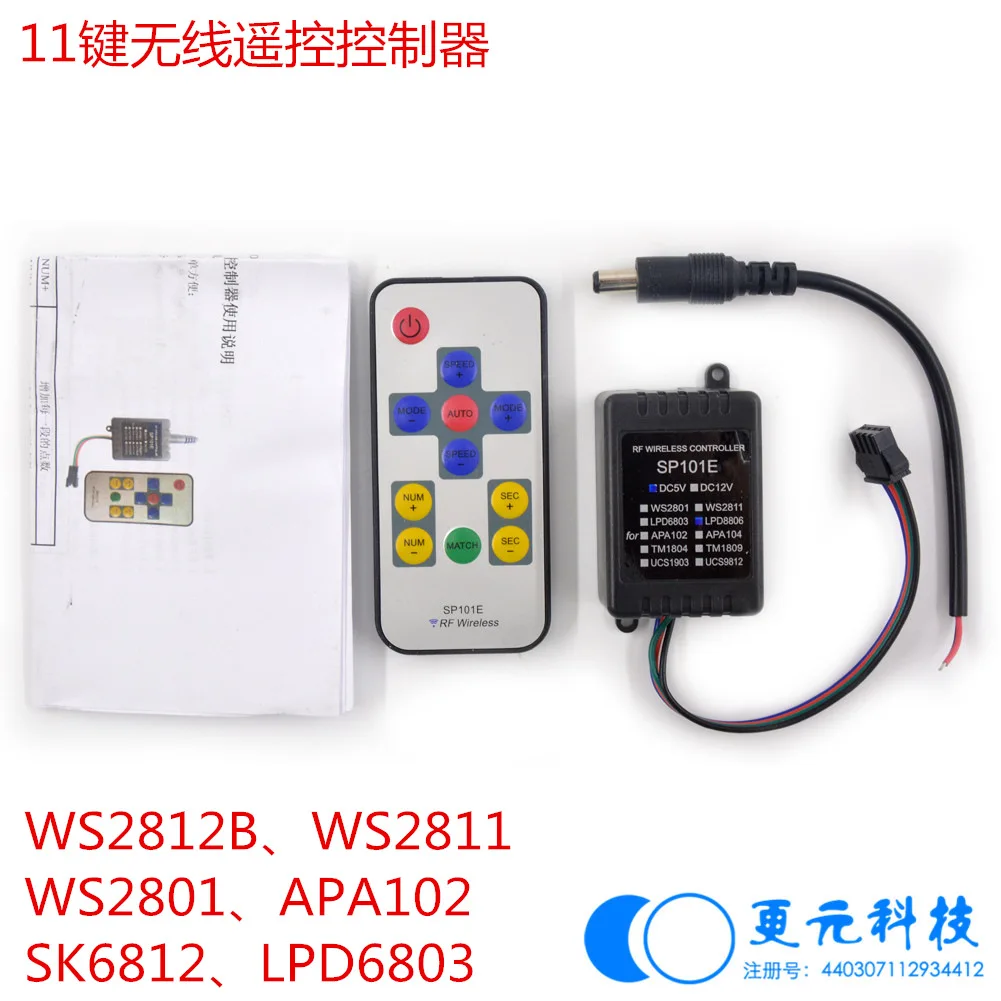

Прямые продажи с фабрики SP101E WS2811 беспроводной RF11 ключ светодиодные лампы

Прямые продажи с фабрики SP101E WS2811 беспроводной RF11 ключ светодиодные лампы

    Ниже указаны такие же, как и вПрофессиональный, чтобы сделать симфонию, прямые продажи с фабрики, гарантия качества, в соответствии с требованиями заказчика для дизайна различных назначенных световых эффектов!

Ниже указаны такие же, как и вSP101E RF беспроводной пульт дистанционного управления

Ниже указаны такие же, как и в

Во-первых, характеристики:

1, Радиочастотное управление RF, расстояние до 15 м, удобное управление, простая и удобная проводка;

2, для поддержки пользовательских на рынке обычных однопроводных или двухпроводных светодиодных драйверов IC;

3, поставляется с 125 видами эффекта рисунка, ослепляющий умный;

4, До 2450 пикселей;

5. Питание имеет функцию защиты от обратного хода.

Во-вторых, пульт дистанционного управления

1. Ключевая функция:

Вкл/Выкл

Выключите свет

Нум +

Увеличение количества точек на абзац

Режим +

Выберите эффект рисунка вперед

Нум-

Уменьшение количества точек на сегмент

Режим-

Выберите эффект рисунка назад

Сек +

Увеличение количества сегментов

Скорость +

Ускоряет эффект скорости бега

Сек-

Уменьшение количества сегментов

Скорость-

Замедляет скорость работы эффекта

Матч

Пульт дистанционного управления соединен с приемником

Авто

Автоматически запускает все трюки

2. Функция тестирования освещения и соответствие:

Удерживайте кнопку AUTO в течение 3-5 секунд, пока не погаснет свет, отпустите кнопку AUTO, перепрыгните на красный, зеленый, синий, желтый, фиолетовый, синий, белый эффект семицветного скачка, легкий тест на освещение;

Длительное нажатие кнопки MATCH в течение 3-5 секунд с контроллером приемника может быть сопряжено один на один, после того, как другой контроллер не может управлять контроллером приемника, повторите Длительное нажатие клавиши MATCH 3-5 секунд с помощью контроллера приемника может быть отключен, в этот момент контроллер может принимать другие команды дистанционного управления. Фабрика по умолчанию является одним из множества режимов.

3, раздел:

Некоторые трюки, установленные для разбивания на куски, каждая секция БЕГОВОГО эффекта одинаковая. Если общий эффект беговой секции, то можно выбрать количество сегментов и количество точек каждого.

Количество вариантов: 5,10, 15,20, 25,30, 35; каждый раздел опционально: 20,30, 40,50, 60,70.

Общее количество точек = Количество точек x Количество точек на сегмент

4. Экономия энергии:

Контроллер автоматически сохраняет настройки клавиш пользователя каждый раз, после выключения питания, в следующий раз контроллер питания будет работать в соответствии с оригинальным набором, чтобы избежать перезарядки.

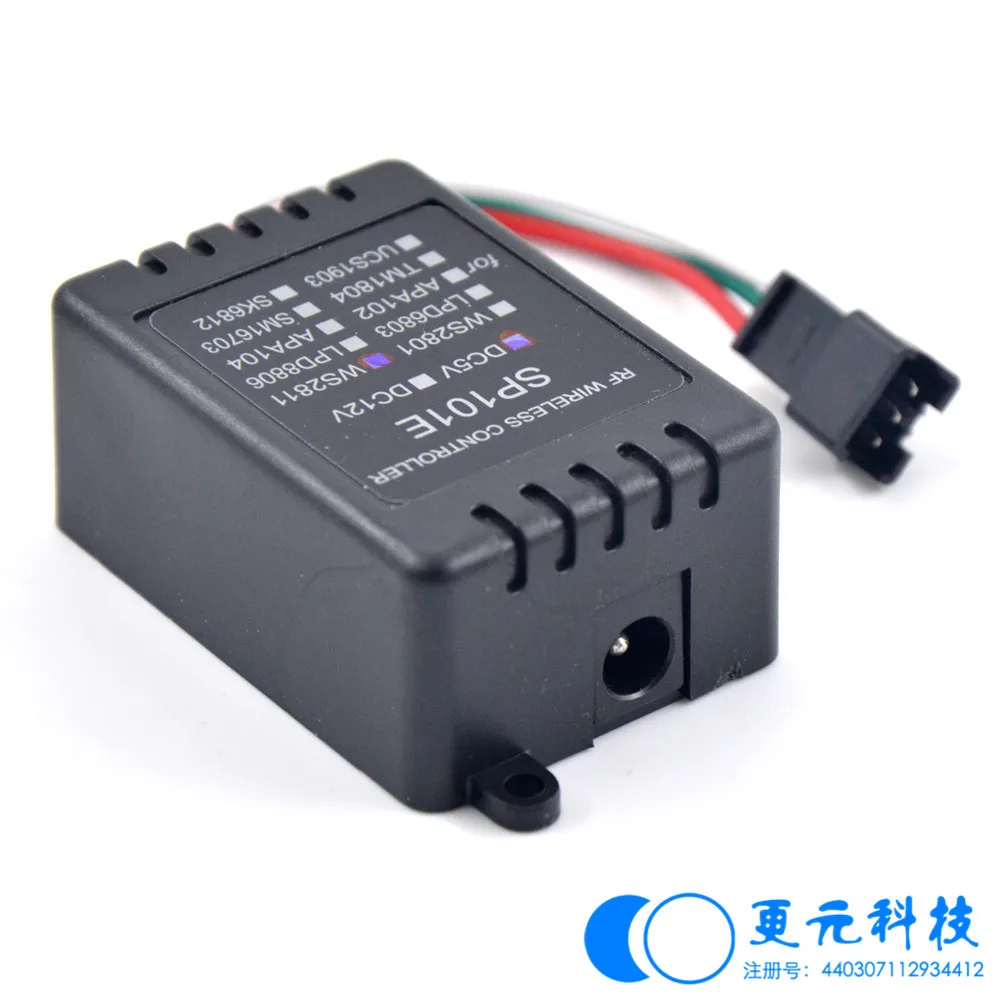

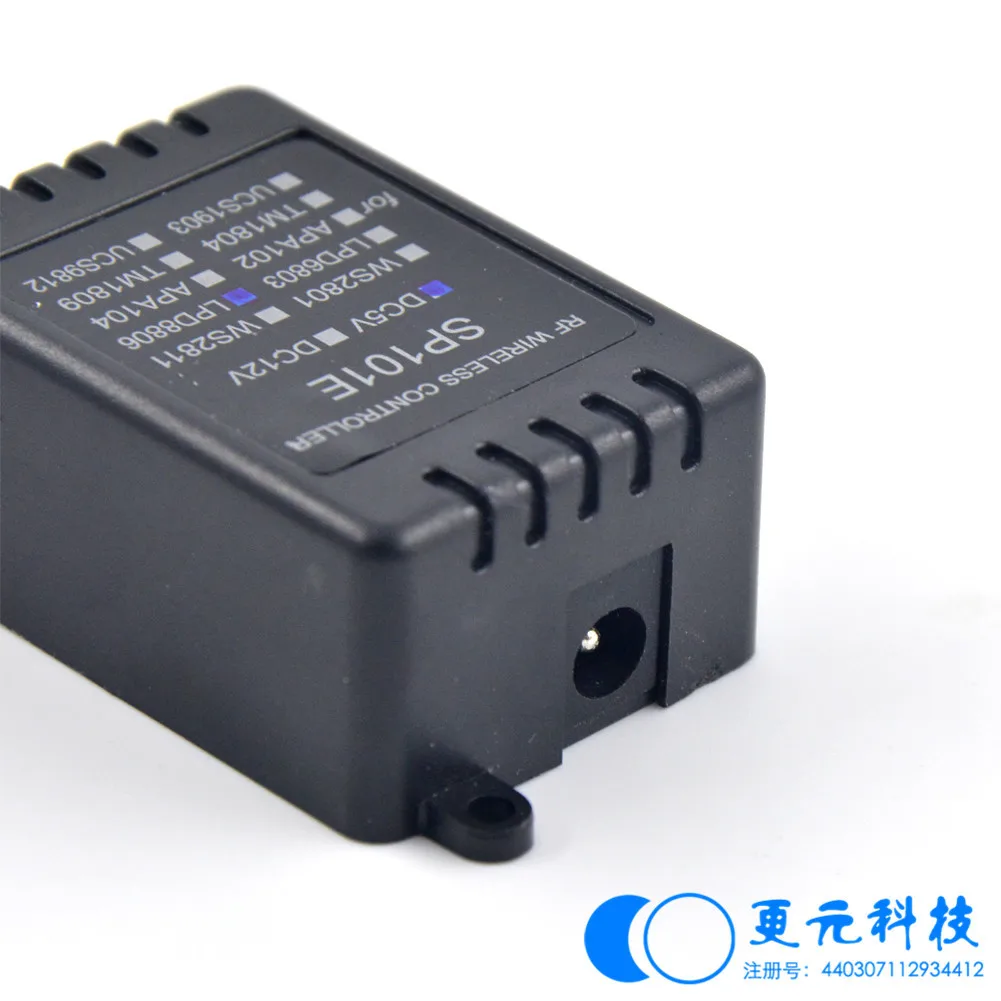

В-третьих, принимающая часть

Поддержка пользовательских на рынке обычных однопроводных или двухпроводных светодиодных драйверов IC; пользователи могут быть использованы для поддержки перед отправкой для поддержки того, какой IC, мы настроили после доставки, вы также можете изменить печатную плату R5, R6, R7, R8 четыре резистора короткие или отключены для выбора IC для поддержки: s

Изменить действие

После изменения поддержки IC

Не короткий R5, R6, R7, R8 сопротивление

WS2811

Короткое замыкание R5, отключение R6, R7, R8

WS2801

Короткий R6, разъединитель R6, R7, R8

LPD6803

Короткий R7, разъединить R6, R7, R8

LPD8806

Короткий R8, разъединить R5, R6, R7

UCS9812

Короткое замыкание R5, R6, отключение R7, R8

UCS1903, APA104

Короткий R6, R7, разъединитель R5, R8

APA102

Короткий R7, R8, разъединитель R5, R6

TM1804, TM1809

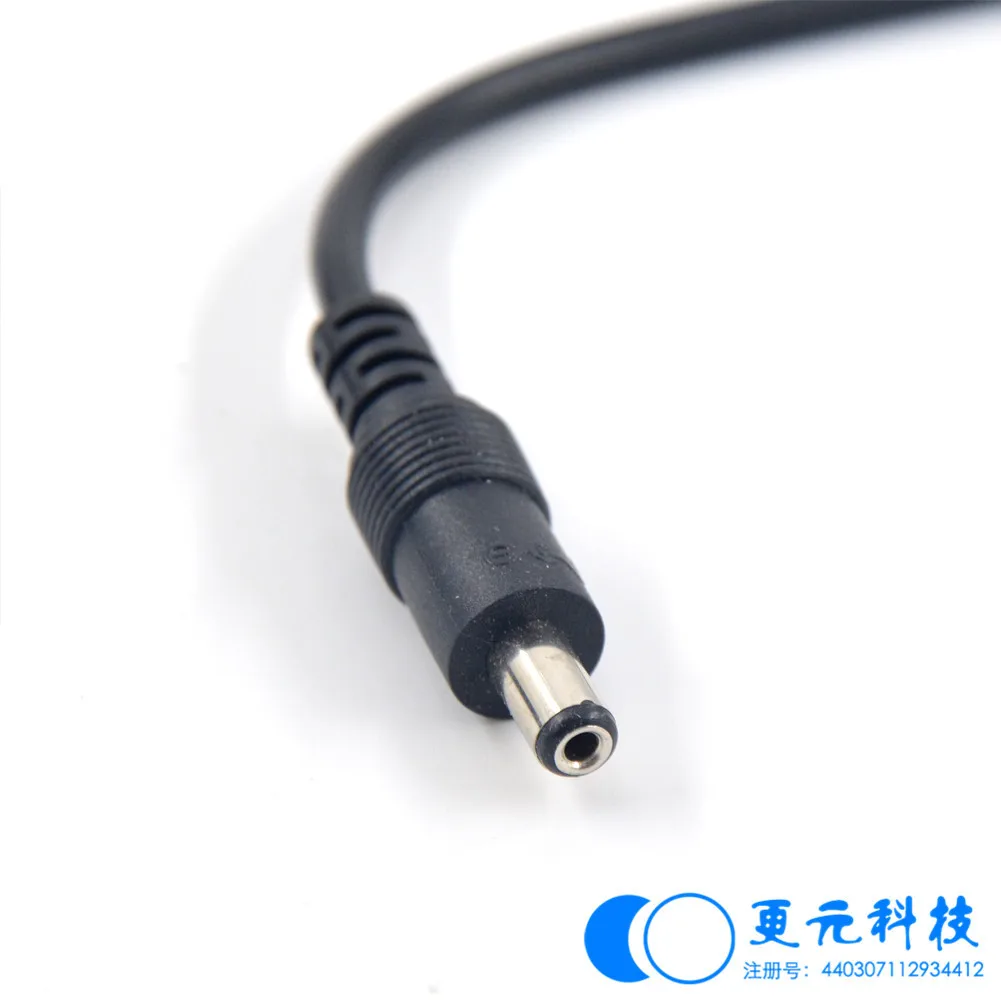

Этот продукт может выбрать 5 в источник питания и 12 В два напряжения питания.

Примечание: Перед включением Проверьте напряжение питания.

В-четвертых, схема подключения

SP101E беспроводной контроллер инструкции по эксплуатации

1. Особенности:

1. Радиочастотный пульт дистанционного управления, с большим расстоянием, проводное соединение простое и очень простое в использовании

2. Поддерживает почти каждый вид одного провода или двух проводов LED-DRIVER-IC; (можно настроить)

3. С 125 видами узоров, которые яркие и красивые;

4. Каждый контроллер может управлять до 2450 пикселей;

5. Предотвращение обратного подключения источника питания.

2. Пульт дистанционного управления

1. Функции каждой кнопки:

Вкл/Выкл

ВКЛ. Или ВЫКЛ.

Режим +

Переключение узоров

Режим-

Переключение узоров сзади

Скорость +

Скорость переключения вперед

Скорость-

Скорость переключения назад

Авто

Запуск внутренних узоров автоматически

Нум +

Добавьте количество пикселей в каждом разделе

Нум-

Уменьшено количество пикселей на каждом разделе

Сек +

Добавьте количество секций.

Сек-

Уменьшенное количество секций.

Матч

Сопоставьте пульт дистанционного управления с приемным контроллером

2. Тестирование и соответствие:

Нажмите и удерживайте кнопку AUTO до 3 секунд, пока светодиод не погаснет, отпустите кнопку AUTO в режим переключения в красный, зеленый, синий, желтый, фиолетовый, голубой и белый, ведьма, чтобы проверить ваш светодиод.

Нажмите и удерживайте кнопку MATCH до 3 секунд, чтобы соответствовать пульту дистанционного управления с приемным контроллером. Нажмите и удерживайте кнопку соответствия до 3 секунд, чтобы не совпадать.

3. Секции:

Некоторые узоры выполняются в нескольких секциях, каждая секция одинаковая. Пользователь может сделать количество секций следующим образом: 5, 10, 15, 20, 25, 30,35. Количество пикселей каждой секции может быть выбрано следующим образом: 20, 30, 40, 50, 60, 70.

Сумма пикселей = Количество секций *

4. Сохранение настроек пользователя:

Каждое нажатие на кнопку пользователя может быть сохранено контроллером автоматически. Когда контроллер выключен, в следующий раз включите питание, он будет работать так же, как и раньше.

3. Приемный контроллер:

Может быть настроен для поддержки почти всех типов одного или двух проводных LED-DRIVER-IC.User, которые могут указать для поддержки IC перед нашей доставкой, а также, пользователь может изменить статус R5, R6, r7, R8 на печатной плате для удовлетворения их потребностей:

Действия

Для поддержки IC

Короткий no of R5, R6, R7, R8

WS2811

Короткий R5, breakR6, R7, R8

WS2801

Короткий R6, breakR6, R7, R8

LPD6803

Короткий R7, breakR6, R7, R8

LPD8806

Короткий R8, breakR5, R6, R7

UCS9812

Короткий R5, R6, breakR7, R8

UCS1903, APA104

Короткий R6, R7, breakR5, R8

APA102

Короткий R7, R8, breakR5, R6

TM1804, TM1809

Контроллер приемника имеет два вида рабочего напряжения: 5v-напряжение и 12v-напряжение.

Предостережения: Пожалуйста, убедитесь, что напряжение источника питания соответствует вашему контроллеру, прежде чем вы включите его

4. Проводное соединение:
