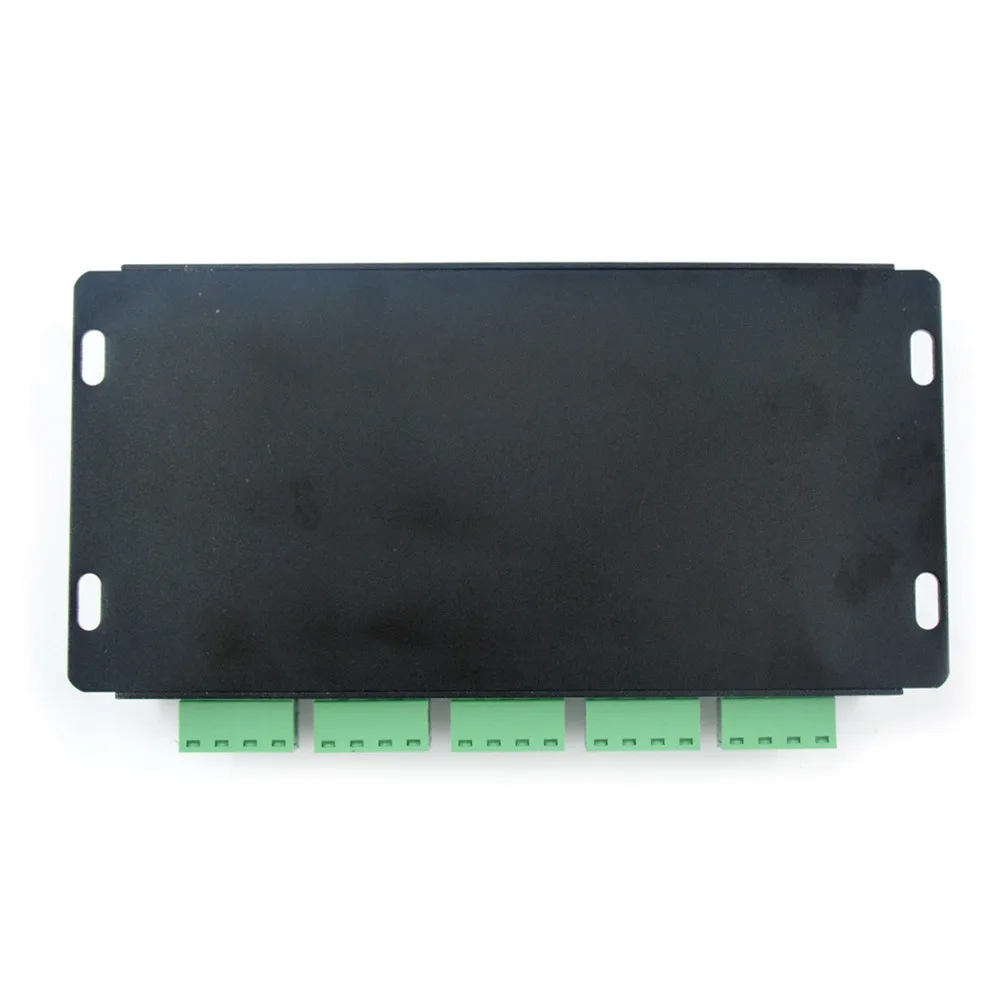

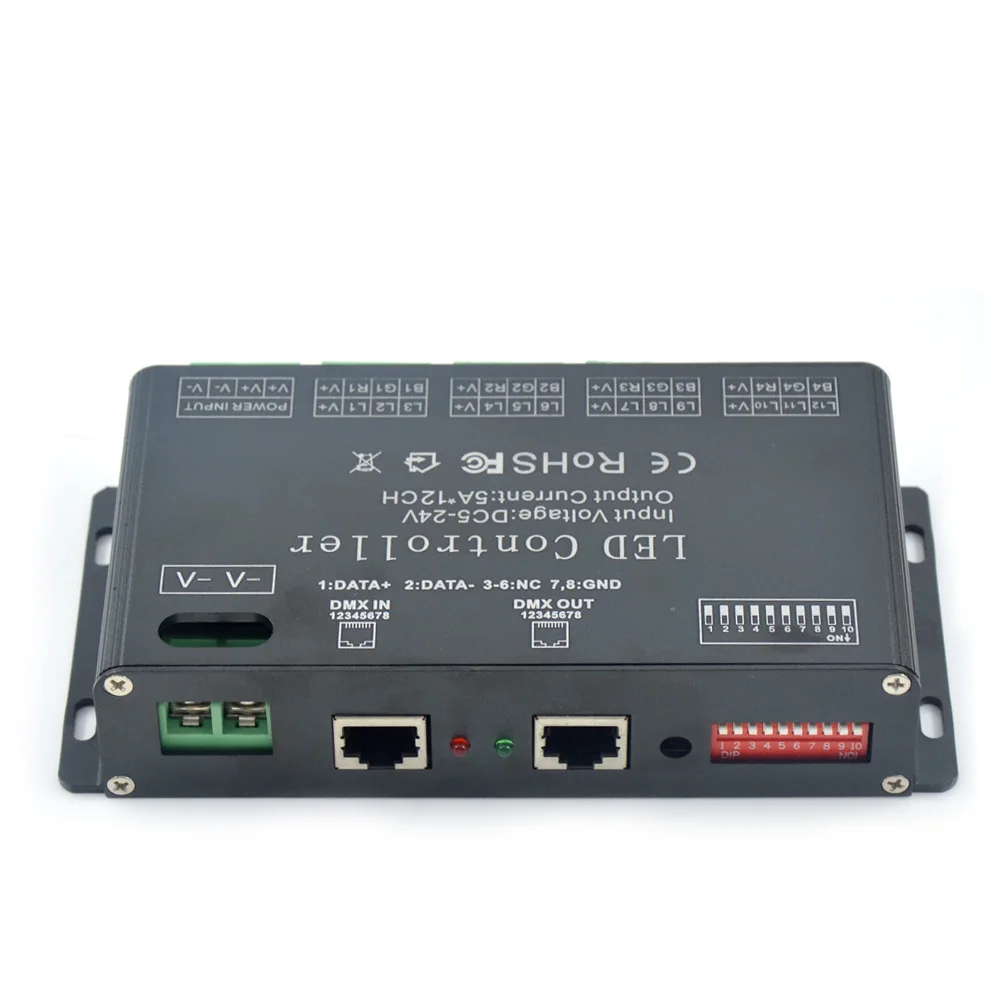

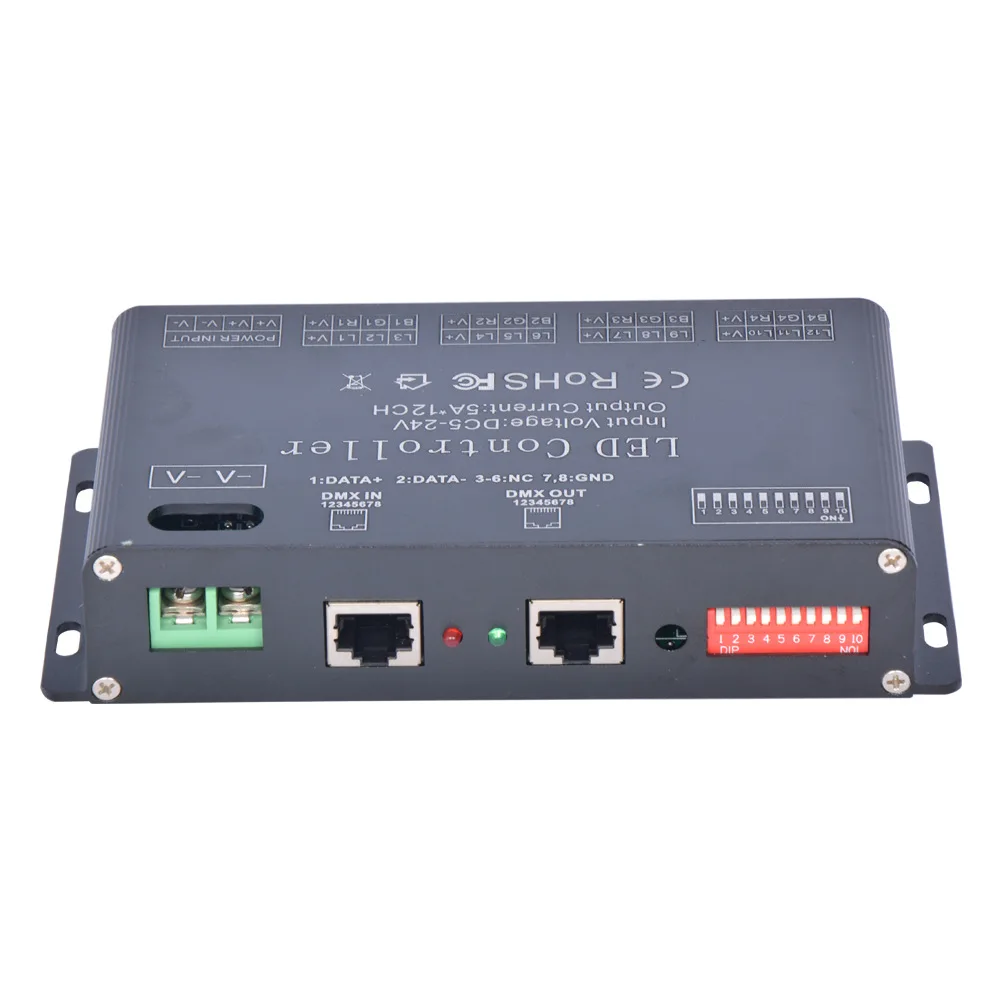

Декодер DMX512 постоянного напряжения 12 каналов RGB-управление светодисветодиодный

Декодер DMX512 постоянного напряжения 12 каналов RGB-управление светодисветодиодный

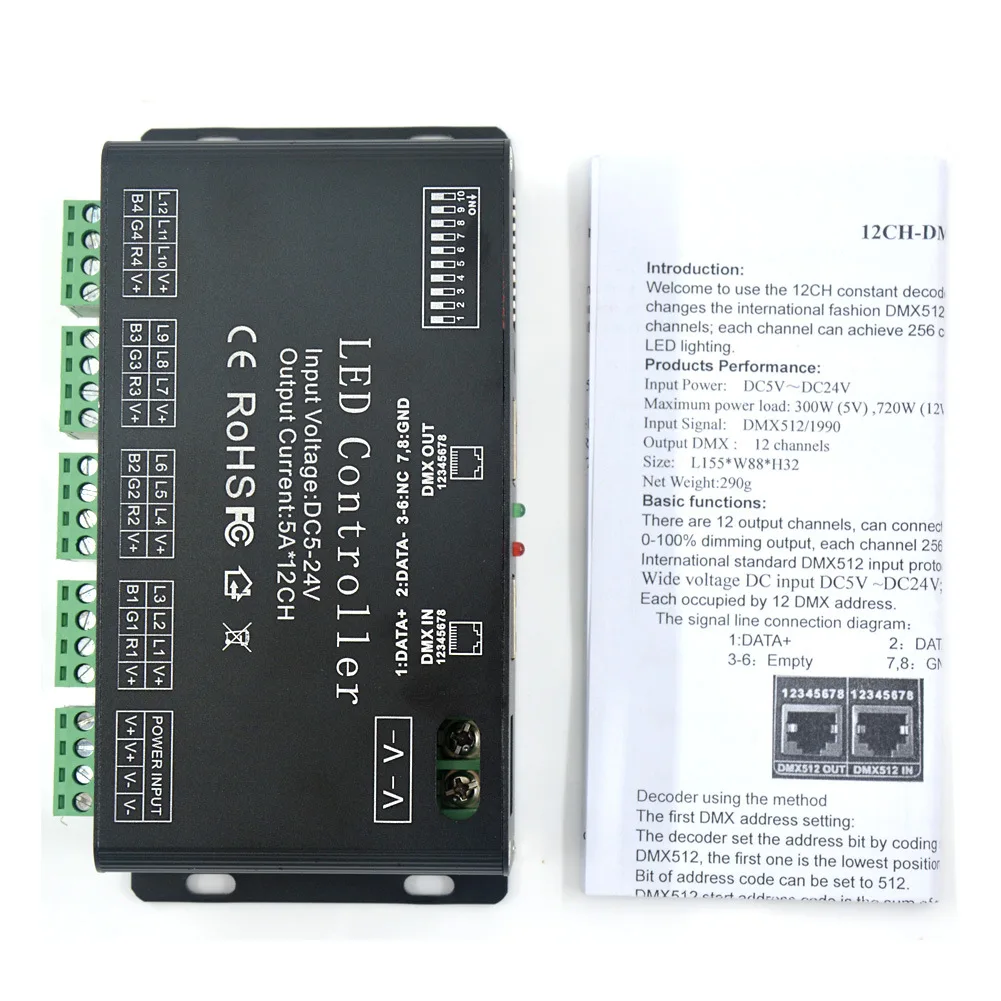

Введение продукта

Приветствуем использование 12CH декодера постоянного напряжения, декодера с использованием передовой технологии микроэлектронного управления, Международный популярный DMX512 / 1990 Стандартный цифровой контрольный сигнал в аналоговые управляющие сигналы; Можно выбрать 1-12 каналов вывода, каждый канал может достичь 256 уровней управления; В основном используется для DMX512 контрольного оборудования для обычного светодиодный управления освещением.

Во-первых, секс × 12

Загружаемая Максимальная мощность 300 Вт (5 В) 720 Вт (12 В) 1440 Вт (24 В)

Выход серый уровень 256 Уровень

Входной сигнал DMX512 / 1990

Выход сигнала 12 постоянное напряжение PWM

Выход DMX 12 адресов

Стандартный сетевой порт RJ45 DMX512

Размер изделия L155 * W88 * H32

Во-вторых, основные функции

1, 12 выходов, могут быть подключены к монохромным или RGB полноцветным лампам;

2, 0-100% выход затемнения, каждая 256 Серая шкала;

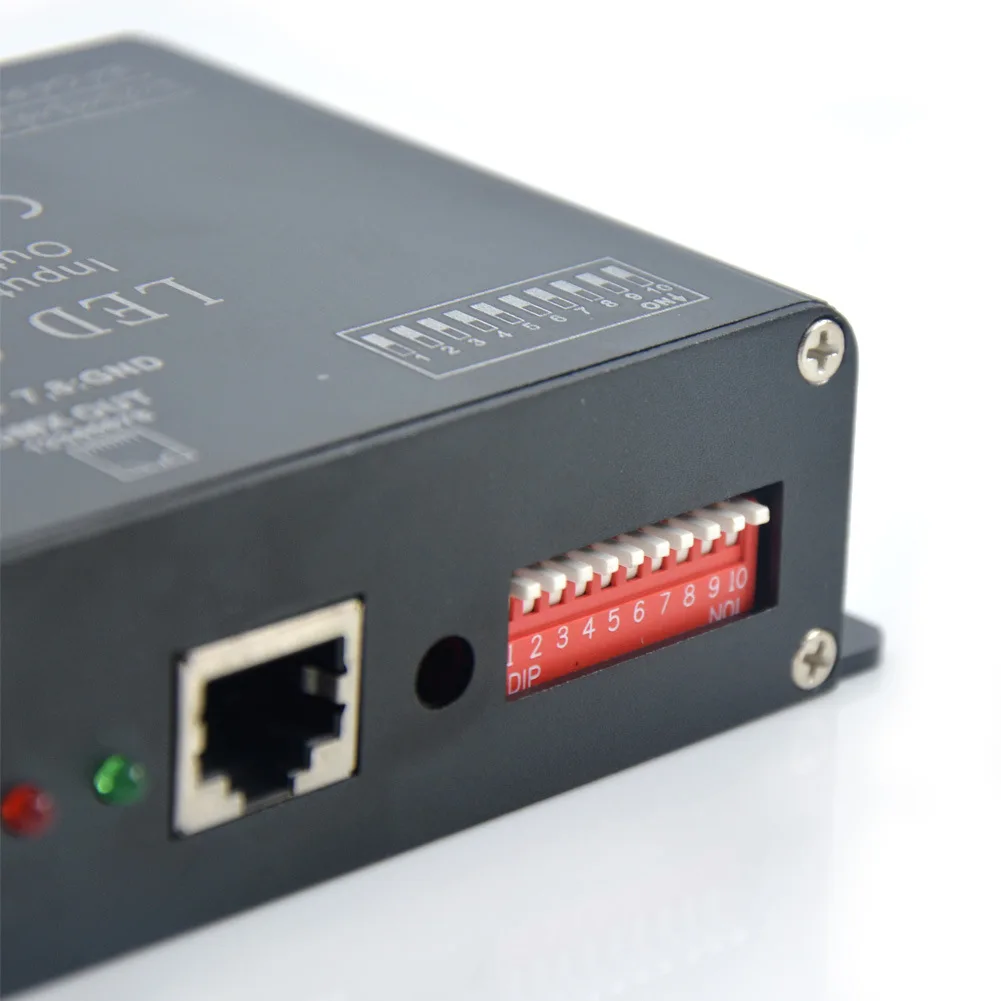

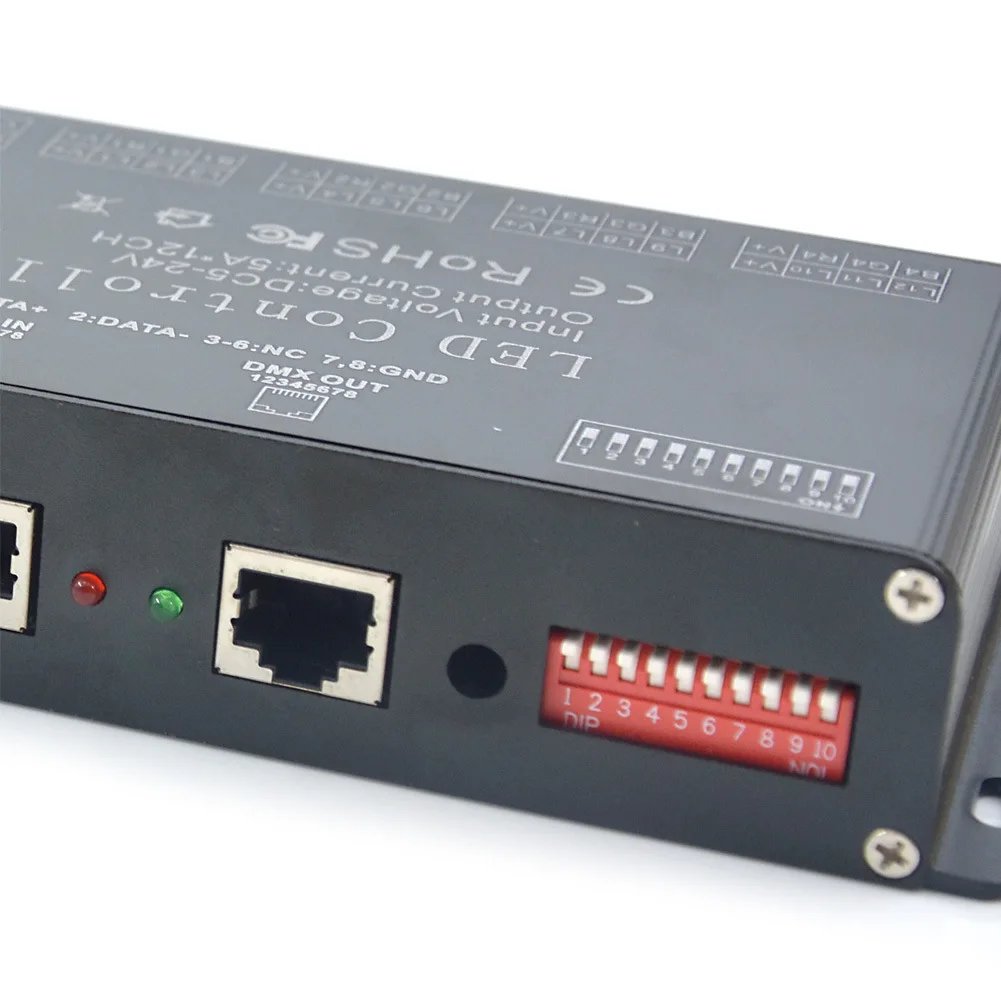

3. Протокол ввода международного стандарта DMX512, код адреса может быть установлен переключателем DIP;

4, входное напряжение постоянного тока DC5V ~ DC24V;

5, каждая занимает 12 адресов DMX.

В-третьих, установка мер предосторожности

1. Эта серия контроллеров может использовать только блок питания 5 В-24 В; В противном случае, может привести к повреждению контроллера; Следует использовать оригинальный источник питания высокой мощности;

2, более одного онлайн контроллера, использование ультра-пяти линий, подключенных для формирования сети подключения;

3. Процесс подключения, пожалуйста, выключите питание; Подтвердите правильность подключения к линии, прежде чем вы сможете включить выключатель питания, и наблюдайте за красным индикатором питания контроллера;

4. Контроллер рабочей среды должен быть вентилируемым, сухим, без коррозии, без легковоспламеняющегося газа и большого количества мест, где дым.

5, пожалуйста, регулярно проверяйте соединение, своевременная замена старения, коррозии, изоляции повреждения соединения.

В-четвертых, простое Устранение неполадок и техническое обслуживание

Феномен неисправности

Анализ причины

Раствор

Светильник не включен

1. Питание не электрическое

2. Линия электропитания неправильная

3. Устройство защиты питания установлено от защиты

1. Проверьте источник питания

2. Проверьте проводку

3. Проверьте сбой питания, повторную мощность

Красный индикатор светильник включен, но зеленый индикатор не мигает

Контроллер набирает циферблат или не набран правильно

Повторно установите соответствие в инструкции

Светильник показывает неправильный цвет

1. Светодиодный светильник RGB не подключен

2, наберите код, не набрав правильный

1, соответствующий контроллеру для повторного подключения линии RGB4

2. Управляйте инструкциями, чтобы повторно установить код циферблата

Несколько соединений не могут быть синхронизированы

1, кабель не подключен или не подключен неправильно

2, настройки master И slave не верны, от машины также Наберите эффект набора номера

1. Повторно подключите сетевой кабель

2, повторно установите master И slave, чтобы убедиться, что только один хост в онлайн-системе устанавливает эффект набора номера

СВЕТОДИОДНЫЙ индикатор яркости до и после несоответствия

1. Выходная линия слишком длинная

2, Диаметр слишком тонкий

3, (питание или контроллер) работа от перегрузки

1. Использование кольцевого источника питания или сокращение линии

2, рассчитать ток, для толстых линий

3, для питания или увеличения контроллера
